Zabudowa Pompy Ciepła w Domu: Kompletny Przewodnik Montażu

Minimalne Odległości Pompy Ciepła od Ściany i Granicy Działki

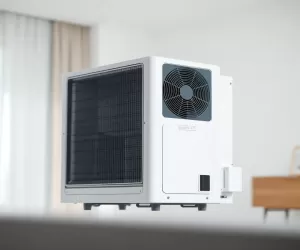

Jednostka zewnętrzna pompy powietrze-woda potrzebuje przestrzeni do oddychania. Grawitacyjny ruch chłodnego powietrza wylotowego opada w dół, tworząc pod urządzeniem zimny „koper”, który recyrkulowany ponownie obniża wydajność parownika. Dlatego minimalna odległość od ściany budynku to 0,5 m od tylnej kratki, a od frontu wyrzutnika co najmniej 3 m wolnej przestrzeni.

• Minimalne Odległości Pompy Ciepła od Ściany i Granicy Działki
• Hałas Pompy Ciepła: Normy, Wibroizolacja i Komfort Sąsiadów
• Przepływ Powietrza i Wydajność Energetyczna
• Fundament i Podłoże pod Pompę Ciepła: Beton, Bloczki czy Płyty?
• Odprowadzanie Skroplin z Pompy Ciepła: Skuteczne Rozwiązania
• Pozwolenie na Budowę i Formalności przy Montażu Pompy Ciepła

Wiatr potrafi zniweczyć staranny montaż. Ustawienie jednostki w narożniku ścian powoduje powstawanie wirów aerodynamicznych, które cofają zimne powietrze z powrotem do wlotu. Skutek? Spadek współczynnika COP nawet o 25% w mroźne dni. Rozwiązaniem jest ustawienie wyrzutnika prostopadle do najczęstszego kierunku wiatru w danej lokalizacji.

Przepisy budowlane narzucają konkretne minima lokalizacyjne. Zgodnie z § 12 rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki, urządzenie emitujące hałas nie może znajdować się bliżej niż 4 m od granicy działki, chyba że sąsiad wyrazi pisemną zgodę.

Zacienienie terenu też ma znaczenie, ponieważ brak słońca obniża temperaturę powietrza zasysanego, a to bezpośrednio uderza w wydajność grzewczą. Murek, żywopłot czy ściana garażu działają jak naturalna bariera termiczna, ale jednocześnie blokują swobodny przepływ mas powietrza.

Najczęstszy błąd to montaż w wąskim przesmyku między budynkiem a ogrodzeniem. Cyrkulacja zostaje wtedy zaburzona, a temperatura w strefie pracy rośnie nawet o 5°C w słoneczne dni, co skutkuje przegrzewaniem sprężarki.

Hałas Pompy Ciepła: Normy, Wibroizolacja i Komfort Sąsiadów

Pompa ciepła pracuje 365 dni w roku, często w trybie nocnym, gdy normy hałasu są najbardziej rygorystyczne. Zgodnie z PN-EN ISO 1996 dopuszczalny poziom dźwięku w porze nocnej na terenach zabudowy mieszkaniowej wynosi 40 dB(A), a dzień to 50 dB(A). Przekroczenie tych wartości może skutkować skargą do wydziału ochrony środowiska.

Współczesne jednostki typu split czy monoblok generują od 32 do 55 dB(A) w odległości 3 m. Różnica 6 dB oznacza podwojenie subiektywnie odczuwanej głośności, dlatego nawet pozornie niewielka zmiana modelu potrafi rozwiązać konflikt z sąsiadem. Warto porównywać parametry akustyczne z dokumentacji technicznej producenta, nie z ulotek marketingowych.

Wibroizolacja to pierwsza linia obrony przed przenoszeniem drgań na konstrukcję budynku. Wibroizolatory sprężynowe lub elastomerowe umieszczone pod stopami montażowymi tłumią częstotliwości 5-40 Hz, czyli zakres najbardziej odczuwalny dla ludzkiego ucha. Brak tej warstwy powoduje, że obudowa pompy rezonuje z murem, potęgując uciążliwość.

Fundament betonowy z warstwą żwiru o grubości 30 cm pod spodem pełni podwójną funkcję. Żwir amortyzuje mikrodrgania i jednocześnie odprowadza wodę z okolic skroplin, zapobiegając zamarzaniu instalacji zimą. Betonowy blok o masie 80-120 kg skutecznie tłumi niskie tony generowane przez sprężarkę inwerterową.

Przepływ Powietrza i Wydajność Energetyczna

Powietrze wylotowe z parownika jest średnio o 8°C zimniejsze od otoczenia i zawiera skropliny. Gdy ta masa trafia z powrotem na wlot, parownik traci zdolność pobierania ciepła. Efekt recyrkulacji obniża COP o 0,4-0,8 punktu, a w skrajnych przypadkach powoduje cykliczne wyłączanie się urządzenia.

Ustawienie wyrzutnika w stronę północno-wschodnią ogranicza zawirowania wiatrowe i chroni rośliny przed usychaniem. Zimne powietrze skierowane na taras potrafi obniżyć temperaturę odczuwalną nawet o 12°C w bezwietrzny poranek. Przy montażu w bliskim sąsiedztwie strefy wypoczynkowej warto zastosować deflektor kierujący strumień ku górze pod kątem 45°.

W zwartej zabudowie szeregowej, typowej dla przedmieść, minimalna odległość między jednostkami sąsiadujących pomp powinna wynosić 6 m. W przeciwnym razie urządzenia „kradną” sobie nawzajem ciepło, a rachunki za prąd rosną nieproporcjonalnie do warunków pogodowych.

Różnica temperatur wpływa też na częstotliwość odszraniania. Im niższa temperatura powietrza zasysanego, tym częściej uruchamia się cykl odwrócony. Zbyt ciasny montaż w zacienionym miejscu może wymusić odszranianie co 30-45 minut zamiast co 2-3 godziny, co bezpośrednio podnosi zużycie energii.

Fundament i Podłoże pod Pompę Ciepła: Beton, Bloczki czy Płyty?

Wybór fundamentu zależy od masy urządzenia i warunków gruntowych. Standardowa jednostka monoblok waży 90-150 kg, co wymaga stabilnej bazy. Najpopularniejsze rozwiązanie to wylewka betonowa klasy C20/25 o wymiarach 120 × 80 × 15 cm, kotwiona do gruntu za pomocą szpilek M10.

Bloczki betonowe 24 × 24 × 38 cm ułożone krzyżowo tworzą solidną podstawę przy mniejszych mocach. Ich zaletą jest łatwość poziomowania i możliwość wymiany w razie osiadania terenu. Minusem to mniejsza masa tłumiąca drgania niskich częstotliwości.

Płyty chodnikowe 50 × 50 × 7 cm sprawdzają się tylko przy urządzeniach do 6 kW. Cienka warstwa betonu nie gwarantuje wystarczającej inercji, a z czasem może pęknąć pod wpływem mrozu i cyklicznego obciążenia. Nie polecam tego rozwiązania przy jednostkach powyżej 8 kW oraz na gruntach gliniastych narażonych na wysadziny.

Warstwa żwiru o frakcji 16-32 mm pod fundamentem pełni rolę drenażu i amortyzatora. Grubość 20-30 cm wystarczy, by woda z kondensatu nie stała pod urządzeniem. Geowłóknina oddzielająca żwir od gruntu rodzimego zapobiega mieszaniu się warstw i utrzymuje właściwości drenażowe przez lata.

Kotwienie do podłoża to nie fanaberia, lecz konieczność. Podmuch wiatru o prędkości 90 km/h działa na obudowę pompy siłą 200-400 N. Brak kotew może skutkować przesunięciem urządzenia i uszkodzeniem rur freonowych przyłączeniowych.

Odprowadzanie Skroplin z Pompy Ciepła: Skuteczne Rozwiązania

Skropliny to efekt uboczny kondensacji pary wodnej na zimnym parowniku. W sezonie grzewczym z pompy o mocy 10 kW wyparowuje od 1 do 3 litrów wody na godzinę, co daje 1500-4000 litrów w ciągu całej zimy. Ta woda musi gdzieś trafić, bo zamarznięcie odpływu blokuje pracę urządzenia.

Najprostsze rozwiązanie to rozsączanie w gruncie przez skrzynkę rozsączającą z perforowanym dnem. Wymaga wykopu 80 × 80 × 60 cm wypełnionego żwirem, w którym woda rozchodzi się powoli w otaczający grunt. Warunek: poziom wód gruntowych poniżej 1,2 m i grunt o przepuszczalności co najmniej piaszczystej.

Odprowadzenie do kanalizacji deszczowej lub sanitarnej wymaga syfonu i zamknięcia zapobiegającego cofaniu się odoru. Rura odpływowa o średnicy 32 mm musi mieć spadek minimum 2% i być zabezpieczona przed zamarzaniem na odcinku zewnętrznym. Grzałka kablowa o mocy 10-15 W/m w rurze to standard w polskim klimacie.

Studzienka chłonna z kręgów betonowych sprawdza się przy dużych mocach i trudnych warunkach gruntowych. Jej głębokość 1,5-2,5 m sięga warstwy przepuszczalnej, a dno wypełnia warstwa żwiru i grubego piasku. Koszt wykonania jest wyższy, ale rozwiązanie jest bezobsługowe przez dekady.

Checklist przedmontażowa: 12 punktów do odhaczenia

• Odległość od ściany minimum 0,5 m, od frontu wyrzutnika 3 m
• Odległość od granicy działki zgodna z przepisami (4 m lub zgoda sąsiada)
• Kierunek wyrzutnika uwzględnia dominujące wiatry i strefy wypoczynku
• Sprawdzony poziom hałasu dla pory nocnej w dokumentacji producenta
• Wibroizolatory dobrane do masy urządzenia
• Fundament o masie co najmniej 80 kg lub wylewka betonowa
• Warstwa żwiru 20-30 cm pod fundamentem z geowłókniną
• Kotwienie do podłoża szpilkami M10 lub śrubami M12
• Odprowadzenie skroplin z grzałką kablową i spadkiem 2%
• Strefa recyrkulacji wolna od przeszkód w promieniu 4 m
• Sprawdzony poziom wód gruntowych przed wyborem studzienki
• Zgodność z wymogami programu Czyste Powietrze (jeśli dotyczy)

Pozwolenie na Budowę i Formalności przy Montażu Pompy Ciepła

Formalności zależą od mocy urządzenia i kubatury budynku. Pompy o mocy do 20 kW montowane na istniejących budynkach mieszkalnych zazwyczaj wymagają jedynie zgłoszenia do urzędu gminy, o ile nie zmieniają bryły budynku i nie przekraczają 3 m wysokości. Urząd ma 21 dni na wniesienie sprzeciwu.

Pozwolenie na budowę jest konieczne w kilku sytuacjach. Montaż jednostki na dachu, na gruncie w odległości mniejszej niż 4 m od granicy bez zgody sąsiada, a także instalacja urządzenia powyżej 20 kW wymaga pełnego projektu budowlanego i decyzji administracyjnej. Procedura trwa od 30 do 65 dni.

Warunki techniczne WT 2021 nakładają wymóg minimalnej sprawności sezonowej SCOP na poziomie 3,1 dla pomp powietrze-woda w nowym budownictwie. W praktyce oznacza to konieczność wyboru urządzeń klasy energetycznej A++ lub A+++ oraz profesjonalnego projektu opartego na rzeczywistym zapotrzebowaniu cieplnym budynku.

Program Czyste Powietrze wymaga nie tylko zakupu urządzenia z listy ZUM, ale też montażu zgodnego z instrukcją producenta i obowiązującymi normami. Brak dokumentacji fotograficznej z montażu, protokołu odbioru przez instalatora z uprawnieniami oraz karty gwarancyjnej może skutkować odmową wypłaty dotacji lub koniecznością zwrotu środków.

Odległość od granicy działki to nie tylko kwestia techniczna, ale i prawna. Przepisy prawa budowlanego w art. 39 ust. 2 wskazują, że urządzenia emitujące hałas nie mogą być sytuowane bliżej niż 4 m od granicy. Wyjątkiem jest pisemna zgoda właściciela sąsiedniej nieruchomości, która powinna być dołączona do dokumentacji zgłoszenia.

Dom o powierzchni 150 m² w zwartej zabudowie miejskiej to najtrudniejszy scenariusz. Ograniczona przestrzeń wymusza montaż na dachu lub w piwnicy z wywiewem kanałowym. Oba warianty podnoszą koszt inwestycji o 20-35%, ale pozwalają zachować estetykę posesji i uniknąć konfliktów z sąsiadami. Warto rozważyć tę opcję, gdy tradycyjna lokalizacja na gruncie jest niemożliwa do spełnienia.

Przed rozpoczęciem prac montażowych warto jeszcze raz zweryfikować trzy kluczowe elementy: zgodność lokalizacji z miejscowym planem zagospodarowania przestrzennego (jeśli obowiązuje), odległości od istniejących mediów podziemnych i nadziemnych oraz dostęp serwisowy do urządzenia. Te trzy aspekty decydują o tym, czy instalacja przejdzie odbiór bezproblemowo, czy będzie wymagała kosztownych korekt.

Zabudowa pompy ciepła w domu to proces wymagający precyzji na każdym etapie, od wyboru lokalizacji przez fundament po odprowadzenie skroplin, ponieważ każdy błąw procentuje latami problemów. Skonsultuj szczegóły z instalatorem posiadającym doświadczenie w Twoim regionie i pobierz checklistę montażową, by żaden element nie umknął podczas realizacji.
