Z której strony zasilanie grzejnika drabinkowego? Podpowiadamy

Z której strony zasilanie grzejnika drabinkowego rozwianie wątpliwości na starcie

Grzejnik drabinkowy działa tak samo niezależnie od tego, po której stronie podłączysz zasilanie. Kluczem pozostaje prawidłowy kierunek przepływu czynnika: zasilanie musi trafiać do górnego króćca, a powrót wychodzić z dolnego. To jedyna zasada, której nie wolno złamać. Wszystko inne (lewa czy prawa strona, podłączenie dolne środkowe 50 mm czy boczne) to kwestia wygody, estetyki i konstrukcji samego grzejnika.

• Z której strony zasilanie grzejnika drabinkowego rozwianie wątpliwości na starcie
• Dolne podłączenie grzejnika drabinkowego 50 mm schemat i warianty
• Podłączenie grzejnika drabinkowego od góry czy od dołu co mówi fizyka
• Jak prawidłowo podłączyć zawór i grzałkę do grzejnika drabinkowego
• Najczęstsze pytania o stronę zasilania grzejnika drabinkowego

W praktyce oznacza to, że hydraulik może poprowadzić rurę zasilającą z lewej, z prawej, od dołu lub ze ściany, o ile zachowa logikę góra-dół. Mieszanie tych dwóch elementów (na przykład zasilanie od dołu, a powrót z góry) zaburza cyrkulację i drastycznie obniża wydajność grzewczą. Czasem instalacja wymusza nietypowe prowadzenie rur, dlatego warto znać kilka wariantów podłączenia.

Dlaczego kierunek przepływu ma znaczenie fizyczne

Woda w instalacji centralnego ogrzewania oddaje ciepło, przemieszczając się od punktu zasilania do punktu powrotu. Gdy zasilanie wchodzi górą, gorący czynnik trafia najpierw do najwyższej części grzejnika, skąd grawitacyjnie opada, równomiernie oddając energię na całej powierzchni drabinek. Przy odwrotnym podłączeniu gorąca woda wpycha się od dołu, a chłodniejsza ucieka górą, tworząc tzw. efekt korka termicznego. Efekt korka to zjawisko, w którym chłodniejsza woda blokuje swobodny przepływ gorętszej warstwy, co prowadzi do nierównomiernego nagrzewania i spadku wydajności nawet o 30%.

Strona podłączenia (lewa czy prawa) nie wpływa na fizykę przepływu, ale decyduje o tym, jak rozmieszczone są zawory i czy rury da się estetycznie poprowadzić w łazience. W nowoczesnych grzejnikach drabinkowych producenci stosują rozstaw 50 mm, czyli standardowe podłączenie dolne środkowe, które ułatwia montaż niezależnie od położenia pionów instalacyjnych.

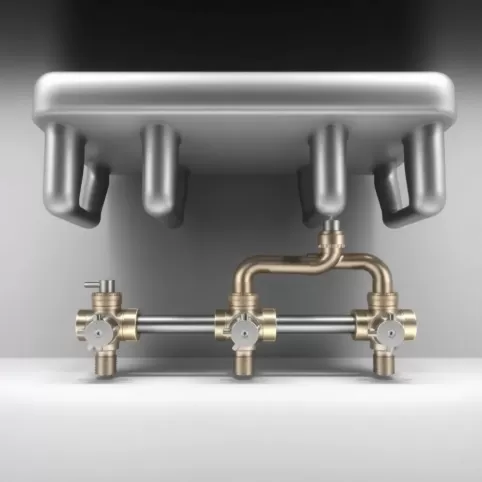

Dolne podłączenie grzejnika drabinkowego 50 mm schemat i warianty

Podłączenie dolne środkowe (50 mm) to najpopularniejszy wariant w łazienkach nowego budownictwa. Dwa króćce umieszczone są na dolnej poprzeczce grzejnika, w odstępie 50 mm od osi. Taki rozstaw pozwala zastosować standardowy zawór kątowy lub prosty bez dodatkowych adapterów, a rury zasilające i powrotne można poprowadzić ukrytymi bruzdami ściennymi lub w podłodze.

Schemat podłączenia wygląda następująco: rura zasilająca (zazwyczaj oznaczana kolorem czerwonym lub napisem „IN") wchodzi do lewego króćca od strony źródła ciepła, a rura powrotna (oznaczana niebieskim lub „OUT") wychodzi z prawego. Wymuszenie takiego kierunku zapewnia zawór termostatyczny zamontowany na zasilaniu. Zawór termostatyczny reaguje na temperaturę otoczenia i automatycznie reguluje ilość gorącej wody wpływającej do grzejnika.

Wariant obustronny góra-dół stosuje się, gdy piony instalacyjne wychodzą ze ściany na wysokości grzejnika. Taki układ jest korzystny, gdy chcesz zachować najwyższą sprawność grzewczą, bo gorąca woda ma naturalną tendencję do opadania wzdłuż drabinek. Minus to większa ilość widocznych rur, chyba że zdecydujesz się na wersję z rozstawem 50 mm i króćcami po obu stronach.

Podłączenie boczne (zasilanie z boku, na tej samej wysokości) jest rzadkością w grzejnikach drabinkowych, ale zdarza się w modelach o nietypowej budowie. W takim przypadku obowiązuje ta sama zasada: zasilanie do górnego króćca, powrót z dolnego. Strona (lewa czy prawa) zależy od tego, po której stronie wychodzą rury ze ściany.

Kiedy wybrać który wariant?

Przy wyborze wariantu podłączenia kluczowe są trzy czynniki: położenie pionów instalacyjnych, dostępna przestrzeń ścienna oraz preferencje estetyczne. Jeśli remont dopiero się zaczyna i możesz kształtować instalację, dolne podłączenie środkowe 50 mm daje największą swobodę aranżacyjną.

W łazienkach z pionem wychodzącym z podłogi najwygodniej zastosować grzejnik z dolnym podłączeniem 50 mm, maskując rury w warstwie wylewki lub ścianie karton-gips. Gdy pion wychodzi ze ściany na wysokości 80-120 cm, sprawdzi się podłączenie obustronne góra-dół. W tym układzie warto zadbać o zawory odcinające po obu stronach, co ułatwi późniejsze serwisowanie.

Podłączenie grzejnika drabinkowego od góry czy od dołu co mówi fizyka

Zasilanie powinno zawsze trafiać do górnego króćca, a powrót opuszczać grzejnik dolnym króćcem. To zasada wynikająca z praw fizyki, a nie z kaprysu producentów. Ciepła woda ma niższą gęstość niż chłodna, więc naturalnie unosi się ku górze. Podłączając zasilanie górą, wykorzystujesz ten efekt i uzyskujesz równomierne nagrzewanie całej powierzchni drabinek.

Podłączenie odwrotne (zasilanie z dołu, powrót z góry) to jeden z najczęstszych błędów popełnianych podczas samodzielnego montażu. Skutkuje nierównomiernym rozkładem temperatur: górna część grzejnika pozostaje chłodna, a dolna przegrzewa się. W skrajnych przypadkach dochodzi do szumów i stukania w instalacji, bo pęcherzyki powietrza nie mają dokąd uciekać.

Wpływ zaworu termostatycznego na układ

Zawór termostatyczny montuje się zawsze po stronie zasilania, czyli na górnym króćcu (przy podłączeniu górnym) lub na króćcu oznaczonym jako zasilający (przy podłączeniu dolnym środkowym 50 mm). Głowica termostatyczna odczytuje temperaturę w pomieszczeniu i dostosowuje przepływ gorącej wody, utrzymując komfort cieplny bez interwencji użytkownika.

Zawór odcinający (kulowy lub kątowy) instaluje się po stronie powrotu. Pełni funkcję serwisową: pozwala opróżnić grzejnik z wody bez konieczności spuszczania całej instalacji. Bez tego zaworu nawet prosta wymiana uszczelki wymagała wzywania hydraulika i wyłączania ogrzewania w całym budynku.

Podłączenie wodne a elektryczne różnice konstrukcyjne

Grzejnik elektryczny drabinkowy nie wymaga rur ani zaworów. Woda (lub olej termiczny) krąży w zamkniętym obiegu, podgrzewana przez grzałkę elektryczną. Kluczowy montaż polega na prawidłowym umiejscowieniu grzałki: kabel zawsze na dole, aby uniknąć kontaktu z gorącą strefą roboczą.

Grzejnik kombinowany (wodno-elektryczny) łączy oba rozwiązania. W sezonie grzewczym działa jak tradycyjny grzejnik wodny, a poza sezonem (lub w domkach letniskowych) może suszyć ręczniki dzięki grzałce elektrycznej. Podłączenie wodne zachowuje zasadę góra-dół, a grzałkę wkręca się w dedykowany króciec, najczęściej oznaczony literą T.

Jak prawidłowo podłączyć zawór i grzałkę do grzejnika drabinkowego

Zawór termostatyczny przykręca się do grzejnika za pomocą złączki zaciskowej lub samouszczelniającej się nypla. Połączenie musi być szczelne, ale nie przeciekać przy pierwszym uruchomieniu. Zbyt mocne dokręcenie niszczy uszczelkę, zbyt luźne gwarantuje kapanie. Klucz dynamometryczny to zbędny luksus przy montażu domowym, ale wyczucie momentu (około 20-25 Nm dla standardowych złączek) wystarczy.

Przed montażem warto sprawdzić, czy gwint w grzejniku jest 1/2 cala (najpopularniejszy) czy 3/4 cala. Niestandardowe rozmiary wymagają przejściówek, które bywają przyczyną nieszczelności. Taśma teflonowa nawinięta w kierunku zgodnym z ruchem wskazówek zegara (zazwyczaj 8-10 zwojów) zabezpiecza połączenia gwintowane.

Dobór mocy grzałki elektrycznej

Moc grzałki powinna odpowiadać mocy grzewczej grzejnika lub być od niej niższa o 10-20%. Typowy grzejnik drabinkowy o wymiarach 120 × 50 cm ma moc 400-600 W, więc potrzebuje grzałki o mocy 300-600 W. Zbyt mocna grzałka w stosunku do pojemności wodnej grzejnika powoduje szybkie przegrzewanie i cykliczne wyłączanie, co skraca żywotność elementu grzejnego.

Grzałka wyposażona jest w termostat, który utrzymuje zadaną temperaturę medium. Termostat zapobiega przegrzaniu: gdy woda osiągnie np. 60°C, grzałka wyłącza się automatycznie. W łazienkach obowiązuje wymóg montażu w strefie bezpieczeństwa 2 lub dalej, z klasą szczelności co najmniej IP44. Klasa IP44 chroni przed bryzgami wody z dowolnego kierunku, co jest kluczowe w wilgotnym środowisku łazienki.

Montaż grzałki krok po kroku

1. Sprawdź, czy grzejnik jest napełniony wodą lub olejem (sucha grzałka w próżni ulega natychmiastowemu spaleniu).
2. Wkręć grzałkę ręcznie do króćca, używając tylko siły dłoni (klucz może uszkodzić uszczelkę).
3. Ustaw grzałkę tak, aby kabel wychodził pionowo w dół, nigdy ku górze.
4. Podłącz przewód do instalacji elektrycznej przez wyłącznik różnicowoprądowy (RCD) o czułości 30 mA.
5. Sprawdź szczelność połączenia, obserwując króciec przez 10-15 minut.

Po wykonaniu montażu wodnego konieczne jest odpowietrzenie grzejnika. Odpowietrznik (mały zaworek na górze grzejnika) odkręca się kluczem imbusowym lub płaskim, aż do momentu, gdy zacznie wyciekać woda. Powietrze wydobywające się pod ciśnieniem sygnalizuje, że obieg został odblokowany.

Ciśnienie robocze i test szczelności

Instalacja centralnego ogrzewania pracuje pod ciśnieniem 1,2-2 bar w domach jednorodzinnych i 2,5-3 bar w budynkach wielorodzinnych. Ciśnienie wyższe niż 3 bar wymaga zaworu bezpieczeństwa, który zapobiega rozerwaniu grzejnika w razie awarii pompy lub kotła.

Test szczelności wykonuje się przed ostatecznym zakryciem instalacji tynkiem lub glazurą. Po napełnieniu instalacji wodą obserwuje się połączenia przez minimum 30 minut. Jakiekolwiek krople lub zawilgocenia oznaczają konieczność poprawki montażu. Lepiej wykryć nieszczelność przed położeniem płytek niż kuć ścianę po tygodniu użytkowania.

Normy i przepisy prawne

Grzejniki łazienkowe drabinkowe podlegają normie PN-EN 442, która określa wymagania dotyczące wydajności cieplnej, wytrzymałości ciśnieniowej i bezpieczeństwa użytkowania. Norma PN-EN 442 jest europejskim standardem dla grzejników stalowych, żeliwnych i aluminiowych stosowanych w instalacjach wodnych o temperaturze do 120°C i ciśnieniu do 10 bar.

Klasa ciśnieniowa grzejnika (najczęściej 10 bar dla stalowych) musi przekraczać rzeczywiste ciśnienie robocze instalacji z zapasem bezpieczeństwa. W praktyce grzejnik drabinkowy do domowej łazienki powinien wytrzymywać co najmniej 8 bar, co gwarantuje bezproblemową pracę przez dekady.

Najczęstsze błędy montażowe

Odwrócenie zasilania i powrotu to błąd numer jeden. Skutkuje nierównomiernym nagrzewaniem i obniżoną wydajnością nawet o 30%. Przed uruchomieniem warto sprawdzić oznaczenia na zaworach lub skonsultować się z hydraulikiem, jeśli instalacja jest stara i nieczytelnie opisana.

Montaż grzałki kablem do góry to drugi częsty błąd. Woda może kondensować na przewodzie i przedostać się do wnętrza grzałki, powodując zwarcie. Kabel musi zwisać swobodnie w dół, bez naprężeń i zagięć w pobliżu króćca.

Brak zaworów odcinających znacząco utrudnia późniejsze naprawy. Wymiana uszczelki czy usunięcie kamienia wymaga spuszczenia wody z całego pionu, co w bloku oznacza wyłącienie ogrzewania dla kilkudziesięciu mieszkań. Zawory odcinające pozwalają odciąć pojedynczy grzejnik w kilka sekund.

Kiedy wezwać fachowca?

Brak doświadczenia w pracach hydraulicznych to wystarczający powód, by zlecić montaż profesjonaliście. Samodzielna próba może skończyć się zalaniem sąsiada, co generuje koszty wielokrotnie wyższe niż wynagrodzenie instalatora.

Montaż w strefach 0 i 1 (wewnątrz wanny lub kabiny prysznicowej) wymaga uprawnień SEP do prac elektrycznych oraz doświadczenia w instalacjach wodnych. Strefa 0 to przestrzeń wewnątrz wanny lub brodzika, strefa 1 obejmuje obszar nad wanną do wysokości 225 cm.

Brak dokumentacji technicznej budynku (stare kamienice, przedwojenne instalacje) to sytuacja, w której amatorska ingerencja może naruszyć piony wspólne i wymaga zgłoszenia do spółdzielni lub wspólnoty. Spółdzielnia mieszkaniowa zarządza infrastrukturą wspólną i wymaga zatwierdzenia prac ingerujących w piony.

Sprawdzenie szczelności i odpowietrzanie

Odpowietrzanie grzejnika drabinkowego wykonuje się po każdej interwencji w instalacji (wymiana grzejnika, spuszczanie wody, remont pionów). Odpowietrznik znajduje się na górze grzejnika, najczęściej po przeciwnej stronie niż zawór termostatyczny.

Procedura odpowietrzania: ustawić ciśnienie w instalacji na 1,5 bar, odkręcić odpowietrznik o pół obrotu, poczekać aż wydostanie się powietrze (sygnał: syczenie), zamknąć odpowietrznik gdy pojawi się woda. Czasem procedurę trzeba powtórzyć dwu- lub trzykrotnie przy pierwszym uruchomieniu nowej instalacji.

Po odpowietrzeniu grzejnik napełnia się wodą i sprawdza równomierność nagrzewania po 15-30 minutach pracy. Dotykając drabinek od góry do dołu, wyczujesz gradient temperatury: najcieplej u góry, najchłodniej u dołu. Odwrócony gradient sygnalizuje błąd podłączenia zasilania i powrotu.

Najczęstsze pytania o stronę zasilania grzejnika drabinkowego

Czy strona podłączenia (lewa czy prawa) wpływa na wydajność grzejnika? Nie, wydajność zależy od zachowania zasady góra-dół. Strona to kwestia prowadzenia rur i estetyki, nie fizyki przepływu.

Jak rozpoznać, który króciec jest zasilający, a który powrotny? W grzejnikach z dolnym podłączeniem 50 mm producent oznacza króćce symbolami lub kolorami. W starszych modelach bez oznaczeń kierunek przepływu ustala się na podstawie położenia zaworu termostatycznego, który zawsze trafia na stronę zasilania.

Czy mogę samodzielnie podłączyć grzejnik elektryczny w łazience? Montaż grzałki w strefie 2 lub dalej jest dopuszczalny bez uprawnień SEP, ale podłączenie do rozdzielni elektrycznej wymaga wiedzy o zabezpieczeniach różnicowoprądowych i uziemieniu. W razie wątpliwości elektryk wykona instalację bezpieczniej niż amatorska próba.

Jaki zawór do grzejnika łazienkowego wybrać? Zawór termostatyczny z głowicą cieczową lub gazową zapewnia płynną regulację temperatury. Zawory kątowe sprawdzają się przy podłączeniu od ściany, proste przy prowadzeniu rur od podłogi.

Schemat podłączenia grzejnika drabinkowego 50 mm różni się od standardowego? Rozstaw 50 mm oznacza jedynie odległość między osiami króćców dolnych. Schemat hydrauliczny pozostaje identyczny: zasilanie do jednego króćca, powrót z drugiego, zawory po obu stronach.

Podłączenie grzejnika łazienkowego dolne środkowe czy wymaga specjalnych zaworów? Tak, zawory do podłączenia dolnego mają przyłącza na tym samym poziomie, co króćce grzejnika. Użycie zaworów przeznaczonych do podłączenia bocznego wymusi nierównomierny przepływ.

Jak odpowietrzyć grzejnik drabinkowy po zakończeniu sezonu? Procedura wygląda identycznie jak przy pierwszym uruchomieniu: odkręć odpowietrznik, wypuść powietrze, zamknij gdy pojawi się woda. Powietrze w obiegu często gromadzi się po okresie letnim, gdy instalacja była wyłączona.
