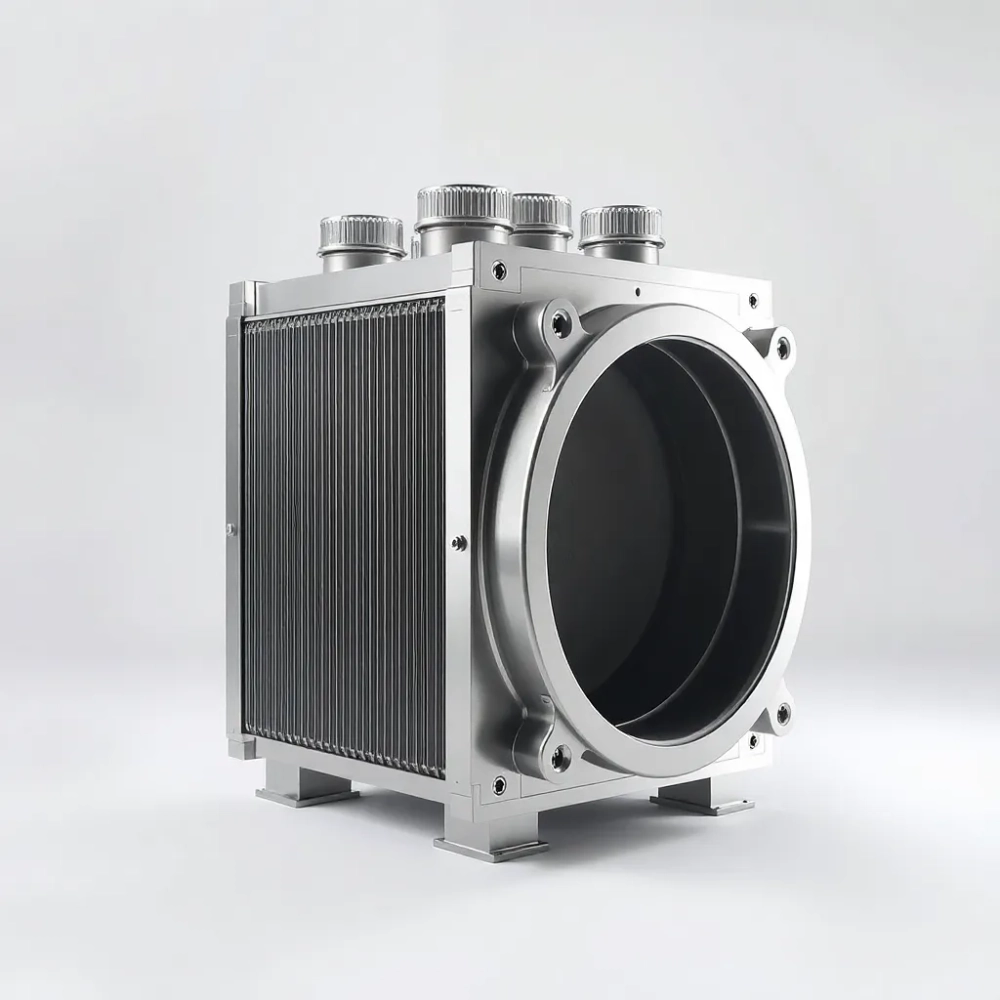

Wymiennik ciepła do pompy monoblok – dobór i zastosowanie

dobór wymiennika ciepła do pompy monoblok to decyzja, która potrafi skutecznie zniwelować cały potencjał oszczędności generowany przez nowoczesne źródło ciepła. Zbyt mała powierzchnia wymiany oznacza wyższą temperaturę skraplania, a co za tym idzie większy pobór energii elektrycznej przez sprężarkę. Problem polega na tym, że większość dostępnych poradników traktuje dobór wymiennika jako prostą kalkulację mocy, pomijając fizykę procesu i realne warunki pracy instalacji grzewczej.

• Jak dobrać wymiennik ciepła do pompy monoblok
• Kluczowe parametry wymiennika ciepła dla pompy monoblok
• Zasada działania wymiennika ciepła w systemie pompy monoblok
• Montaż wymiennika ciepła z pompą monoblok krok po kroku
• Wymiennik ciepła do pompy monoblok Pytania i odpowiedzi

Jak dobrać wymiennik ciepła do pompy monoblok

Dobór wymiennika ciepła do pompy monoblok należy zacząć od zdefiniowania warunków pracy całego układu. W przeciwieństwie do tradycyjnych kotłów gazowych, gdzie temperatura wody zasilającej może przekraczać 70°C, pompy ciepła operują w znacznie niższym zakresie. Ogrzewanie podłogowe typowo pracuje przy 35°C, a instalacje kanałowe przy 45°C. Ta różnica ma fundamentalne znaczenie dla wymiarowania powierzchni wymiany.

Podstawowa zależność wyraża się wzorem Q = U·A·ΔTₗₘ, gdzie kluczową rolę odgrywa logarytmiczna średnia różnica temperatur. Im niższa temperatura robocza, tym mniejsza wartość ΔTₗₘ, a to wymusza kompensację poprzez zwiększenie powierzchni A lub poprawę współczynnika przenikania U. W praktyce oznacza to, że wymiennik płytowy do pompy monoblokowej o mocy 10 kW będzie miał gabaryty porównywalne z wymiennikiem kotłowym o mocy 15 kW.

Proces doboru warto podzielić na trzy etapy. Pierwszy to określenie docelowej temperatury zasilania instalacji grzewczej im niższa, tym większa wymagana powierzchnia wymiany. Drugi etap to obliczenie wymaganej wartości A przy założonym współczynniku U dla wybranego typu wymiennika. Trzeci to finalne dopasowanie dostępnego modelu z typoszeregu, pamiętając o zachowaniu minimum 15-procentowego zapasu mocy na wypadek obniżenia wydajności w wyniku zanieczyszczenia.

Podobny artykuł Wymiennik płytowy do pompy ciepła

Kluczowe parametry wymiennika ciepła dla pompy monoblok

Współczynnik przenikania ciepła U determinuje, ile energii wymiennik jest w stanie przekazać przez jednostkę powierzchni w jednostce czasu. Dla wymienników płytowych ze stali nierdzewnej typowa wartość mieści się w przedziale 3000-5000 W/(m²·K), podczas gdy wymienniki rurowe osiągają zaledwie 500-1500 W/(m²·K). Ta dysproporcja wyjaśnia, dlaczego w pompach monoblokowych niemal wyłącznie stosuje się konstrukcje płytowe.

Różnica temperatur ΔT między medium grzewczym a czynnikiem roboczym bezpośrednio wpływa na sprawność całego układu. Przy standardowej konfiguracji, gdzie temperatura zasilania instalacji CO wynosi 45°C, a powrotu 40°C, ΔTₗₘ oscyluje wokół 5-8 K. Niższe wartości wymuszają zwiększenie powierzchni wymiany, ale jednocześnie podnoszą współczynnik COP. Instalatorzy często dążą do ΔT na poziomie 5 K, co wymaga precyzyjnego doboru wydajności pompy obiegowej po stronie wtórnej.

Materiał wykonania wymiennika musi być odporny na kontakt z glikolem stosowanym jako czynnik chroniący instalację przed zamarzaniem. Typowa mieszanina woda-glikol w proporcji 1:1 obniża temperaturę krzepnięcia do około -30°C, ale jednocześnie zwiększa lepkość medium i pogarsza warunki przepływu. Stal nierdzewna gatunku 316L wykazuje dobrą odporność na działanie glikoli dostępnych na rynku, pod warunkiem że stężenie nie przekracza 50 procent objętościowych.

Zobacz także Wymiennik płytowy do pompy ciepła 8 kW

Zasada działania wymiennika ciepła w systemie pompy monoblok

W układzie pompy monoblokowej wymiennik ciepła pełni funkcję separatora między obiegiem freonowym a wodnym. Sprężarka tłoczy czynnik chłodniczy o wysokiej temperaturze do wymiennika, gdzie następuje oddanie ciepła do obiegu wodnego. Ta pośrednia wymiana eliminuje bezpośredni kontakt czynnika chłodniczego z instalacją grzewczą, co znacząco upraszcza hydraulikę całego systemu.

Konstrukcja płytowa wymiennika opiera się na naprzemianlegle ułożonych pakietach blach profilowanych, między którymi przepływają dwa mediums w przeciwprądzie. Kanały robocze mają typową głębokość wgłębienia 1,5-3 mm, co zapewnia wysoką turbulentność przepływu już przy niewielkich prędkościach. Ta turbulencja intensyfikuje wymianę ciepła, ale jednocześnie generuje straty ciśnienia, które należy uwzględnić przy doborze pompy obiegowej.

Obieg wtórny, w którym pracuje wymiennik, różni się istotnie od warunków panujących w tradycyjnych kotłach. Ciśnienie robocze rzadko przekracza 3 bar, a temperatura medium nie przekracza 65°C. Wymienniki projektowane dla tego typu instalacji nie są przystosowane do kontaktu z czynnikami chłodniczymi w stanie ciekłym ich uszczelnienia i materiał płyt są optymalizowane wyłącznie dla obiegów wodnych lub glikolowych.

Dowiedz się więcej o Wymiennik woda glikol do pompy ciepła

Montaż wymiennika ciepła z pompą monoblok krok po kroku

Prawidłowy montaż wymiennika ciepła w systemie pompy monoblokowej wymaga zachowania minimalnych odległości od przegród budowlanych. Obudowa urządzenia wymaga minimum 500 mm przestrzeni serwisowej od strony przyłączy hydraulicznych oraz 300 mm od strony przeciwnej. Zignorowanie tych wymagań skutkuje utrudnionym dostępem podczas ewentualnych napraw i skraca żywotność uszczelnień.

Przyłącza hydrauliczne należy wykonać z rur o średnicy dobranej do projektowanego przepływu. Typowy wymiennik płytowy o mocy 12 kW wymaga przepływu czynnika na poziomie 1500-2000 kg/h, co przy spadku ciśnienia 30-50 kPa przekłada się na średnicę nominalną DN32 lub DN40. Zbyt mała średnica rury przyłączeniowej generuje nadmierne opory hydrauliczne, zwiększając pobór energii przez pompę obiegową.

Uruchomienie instalacji po zamontowaniu wymiennika wymaga przeprowadzenia próby szczelności przy ciśnieniu 1,5 raza wyższym od ciśnienia roboczego. Czas wygrzewu nowego wymiennika przy pełnej mocy powinien wynosić minimum 4 godziny, aby uszczelnienia płytowe osiągnęły docelową kompresję. Pierwsze dni eksploatacji to okres, w którym należy obserwować parametry pracy i ewentualne wahania ciśnienia wskazujące na niedostateczne odpowietrzenie układu.
