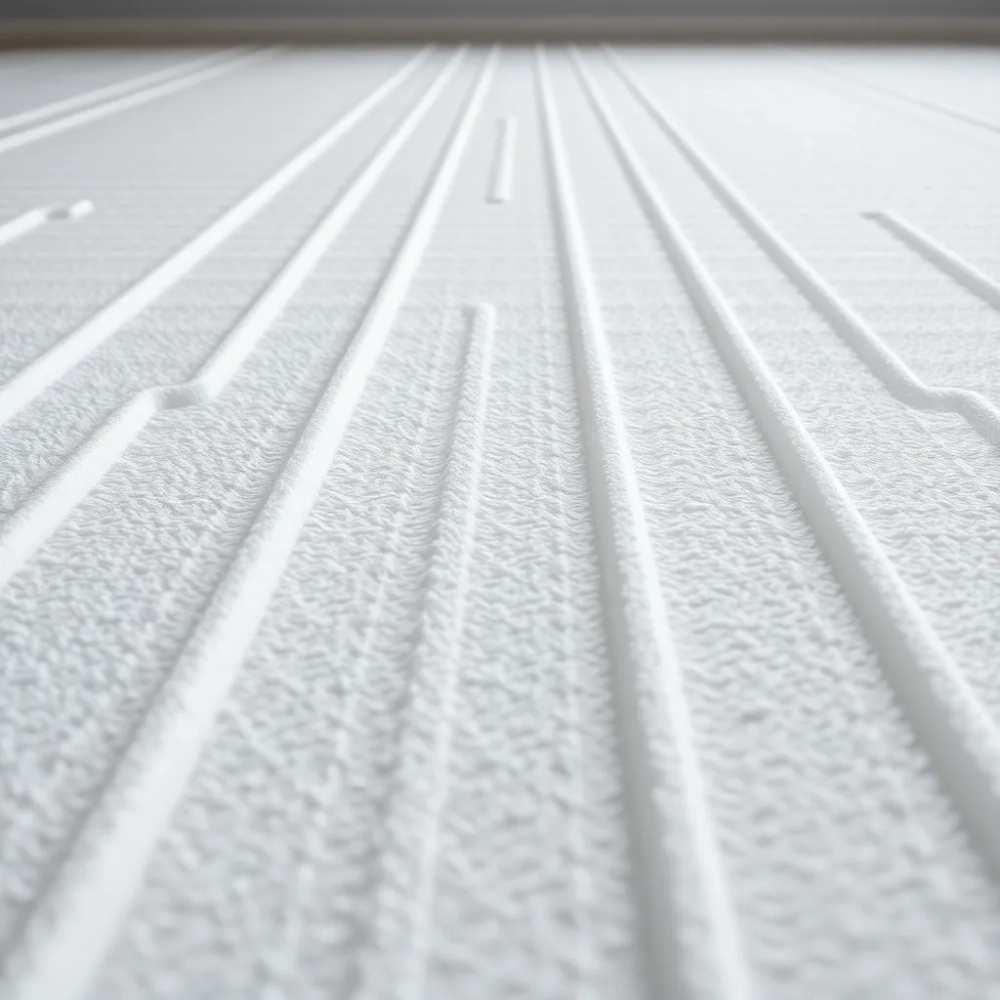

Styropian z rowkami pod ogrzewanie podłogowe: montaż bez spinek

Wybór styropianu z rowkami pod ogrzewanie podłogowe to decyzja, która realnie skraca czas montażu, bo rury wciska się między wypustki zamiast mocować je spinek po spinee. Pod spodem kryje się jednak warstwa parametrów, od lambdy po wytrzymałość na ściskanie, która decyduje, czy podłogówka odda pełnię ciepła i przetrwa lata bez ugięć. Zanim więc zamówisz pierwszą paletę płyt, warto rozłożyć temat na czynniki pierwsze i zobaczyć, które konkretne wartości liczbowe przekładają się na komfort, rachunki i trwałość instalacji.

• Dlaczego płyta z wypustkami zmienia tempo pracy
• Montaż rur na płycie z rowkami krok po kroku
• Parametry techniczne i dobór płyt do projektu
• Styropian z wypustkami czy tradycyjna siatka co lepiej trzyma rury?
• Najczęstsze błędy przy układaniu styropianu z rowkami pod podłogówkę
• Komfort cieplny i oszczędności w codziennej eksploatacji
• Dobór płyt krok po kroku checklista przed zakupem

Dlaczego płyta z wypustkami zmienia tempo pracy

Tradycyjny montaż rur PE-Xa lub PE-RT II na siatce zbrojeniowej wymaga setek spinek, cierpliwości i stałej kontroli rozstawu. Płyta z wypustkami odwraca ten schemat. Na jej powierzchni rozmieszczone są stożkowe wypustki w równych odstępach, między które rura wchodzi z lekkim kliknięciem i trzyma się bez dodatkowych łączników.

Efekt jest odczuwalny już na pierwszych metrach kwadratowych. Brygada dwóch osób potrafi ułożyć 60-80 m² rury w ciągu dnia roboczego, podczas gdy przy siatce ten sam metraż zajmuje półtora dnia. Mniej spinek oznacza też mniej punktów, w których rura mogłaby się przypadkowo unieść podczas wylewki, co bezpośrednio wpływa na równomierność grzania.

Rozstaw wypustek bywa dopasowany do średnicy rury. Najpopularniejsze średnice 16 i 17 mm pasują do większości płyt dostępnych na rynku. Rury 18 mm jeszcze wchodzą między wypustki, choć wymagają lekkiego wciskania. Rury 20 mm już nie, bo promień skrętu i grubość ścianki przekraczają tolerancję wycięcia, a sam materiał zaczyna się odkształcać przy próbie wciśnięcia.

Co tak naprawdę oznacza oznaczenie EPS 200

Skrót EPS to spieniony polistyren, a liczba 200 określa naprężenie ściskające przy 10-procentowym odkształceniu, wyrażone w kPa. W praktyce chodzi o to, ile kilogramów na metr kwadratowy wytrzyma płyta, zanim trwale się odkształci pod obciążeniem użytkowym podłogi. Wartość 200 kPa odpowiada obciążeniu około 20 000 kg/m², co w kontekście mieszkania czy domu jednorodzinnego stanowi duży zapas bezpieczeństwa.

Norma EN 13163 porządkuje sposób oznaczania wyrobów ze styropianu w całej Unii Europejskiej. Na etykiecie pojawia się ciąg znaków, na przykład EPS-EN 13163-T2-L3-W3-S2-P5-BS200-CS(10)200-DS(N)5-DLT(1)5. Każdy symbol to osobna informacja: CS(10)200 to właśnie wytrzymałość na ściskanie, DS(N)5 informuje o stabilności wymiarowej, a DLT(1)5 o odkształceniu przy długotrwałym obciążeniu termicznym. Dla inwestora najważniejsze pozostają dwie ostatnie wartości, bo to one decydują, czy płyta „pracuje" pod wpływem ciepła wylewki.

Lambda 033 i realne straty ciepła

Współczynnik przewodzenia ciepła lambda podaje, ile energii przenika przez materiał o grubości 1 m przy różnicy temperatur 1 K. Im niższa lambda, tym lepsza izolacyjność. Płyty z wypustkami pod ogrzewanie podłogowe oferowane są najczęściej w klasie λ ≤ 0,033 W/(m·K), co w porównaniu ze zwykłym styropianem fasadowym λ 0,038 oznacza około 13 procent mniejsze straty przy tej samej grubości.

W domu o powierzchni użytkowej 120 m² ta różnica przekłada się na obniżenie zapotrzebowania na ciepło o około 400-600 kWh rocznie. Przy obecnych cenach gazu i prądu daje to oszczędność rzędu 200-350 złotych w sezonie grzewczym, a w budynku z pompą ciepła nawet więcej, bo sprawność źródła rośnie, gdy temperatura zasilania podłogówki spada.

Montaż rur na płycie z rowkami krok po kroku

Sam montaż nie wymaga specjalistycznych uprawnień, ale wymaga precyzji. Pominięcie któregokolwiek etapu skutkuje mostkami termicznymi, nierównomiernym grzaniem albo trzesczeniem podłogi po kilku miesiącach użytkowania. Poniższa kolejność odpowiada zaleceniom producentów systemów ogrzewania podłogowego i sprawdza się na budowach domów jednorodzinnych.

Krok 1. Przygotowanie podłoża

Strop lub wylewka bazowa musi być równa, sucha i oczyszczona z gruzu. Tolerancja nierówności wynosi 3 mm na łacie 2 m, czyli tyle, ile dopuszcza norma PN-EN 13813 dla podkładów podłogowych. Większe zagłębienia uzupełnia się masą szpachlową, a garby szlifuje. Kurz i mleczko cementowe trzeba zmyć, bo każda warstwa obniża przyczepność i tworzy puste przestrzenie pod płytą.

Krok 2. Warstwa bazowa EPS 100 036

Na przygotowane podłoże układa się płyty izolacyjne EPS 100 036 o grubości 10-12 cm w zależności od wymagań projektowych i strefy klimatycznej. To dolna warstwa izolacji termicznej, która ogranicza straty ciepła w dół, w stronę stropu lub gruntu. Im niższe lambda i większa grubość, tym wyższy opór cieplny całej przegrody.

Na gruncie w domu bez piwnicy przyjmuje się zwykle 12 cm, na stropie między piętrami wystarcza 8-10 cm. Płyty układa się na mijankę, z przesunięciem spoin o co najmniej 20 cm. Brak warstwy bazowej to jeden z najczęstszych błędów, który potrafi zwiększyć straty ciepła o 30-40 procent w stosunku do rozwiązania projektowego.

Krok 3. Płyty z wypustkami i łączenie pióro-wpust

Płyty z wypustkami mają krawędzie wyprofilowane na pióro i wpust, dzięki czemu łączą się w jedną ciągłą powierzchnię bez szczelin. Pierwszą płytę ustawia się w narożniku, dociska do ściany i sprawdza, czy wypustki nie kolidują z taśmą dylatacyjną. Kolejne wciska się bokiem, aż do momentu słyszalnego kliknięcia.

Łączenie na pióro-wpust eliminuje konieczność klejenia styków. Jednocześnie tworzy barierę, która zapobiega przesiąkaniu wylewki cementowej pod płyty. Warto pilnować prostoliniowości układu, bo każde 2-3 mm odchylenia narastają po kilku rzędach i utrudniają prowadzenie rury w również odstępach.

Krok 4. Wciskanie rur grzewczych

Rurę PE-Xa 16×2 lub 17×2 wciska się stopą między wypustki, trzymając rolkę oburącz. Zaczyna się od rozdzielacza i prowadzi ślimakowo lub meandrowo, w zależności od projektu. Promień skrętu rury między wypustkami nie powinien być mniejszy niż 5-krotność średnicy zewnętrznej, czyli około 80-90 mm dla rury 17 mm.

Zbyt ostry łam powoduje naprężenia wewnętrzne i zwiększa ryzyko załamania pod ciśnieniem. Wypustki rozmieszczone w odstępach co 5 cm pozwalają na prowadzenie rury z rozstawem 15, 20 lub 25 cm. Wybór zależy od zapotrzebowania na moc cieplną i od strefy, w której układa się pętlę.

Krok 5. Próba ciśnieniowa

Przed wylaniem jastrychu instalację napełnia się wodą i poddaje próbie ciśnieniowej 6 bar przez 24 godziny. Manometr powinien wskazywać stałą wartość bez spadków. Spadek oznacza nieszczelność, najczęściej w złączkach rozdzielacza albo w miejscu mechanicznego uszkodzenia rury przy wciskaniu.

Próba ciśnieniowa to formalny wymóg wynikający z normy PN-EN 1264 oraz zaleceń producentów rur. Pomija ją wielu wykonawców, tłumacząc się presją czasu, ale właśnie dzięki niej wykrywa się usterki, które po zalaniu wylewką oznaczałyby kucie podłogi.

Krok 6. Wylewka anhydrytowa lub cementowa

Na ułożone rury wylewa się jastrych. Grubość warstwy nad rurą wynosi minimum 30 mm dla jastrychu cementowego i 35 mm dla anhydrytowego, jeżeli układana będzie okładzina ceramiczna, oraz odpowiednio więcej przy podłodze pływającej pod parkiet. Wylewka musi być oddylatowana od ścian taśmą brzegową o grubości 8-10 mm.

Dylatacja przejmuje ruchy termiczne podłogi i zapobiega pękaniu wylewki przy dużych powierzchniach. W praktyce pola dylatacyjne wycina się co 40 m² lub przy długości boku przekraczającej 8 m, zgodnie z wytycznymi producentów jastrychów i normą PN-EN 13892.

Parametry techniczne i dobór płyt do projektu

Wybór konkretnego produktu warto zacząć od trzech liczb: średnicy rury, rozstawu pętli i powierzchni pomieszczenia. Każda z tych wartości wpływa na liczbę potrzebnych płyt, ilość wypustek oraz ostateczną cenę systemu.

Tabela doboru rur do rozstawu

Mniejszy rozstaw rury oznacza większą gęstość ułożenia i wyższą moc grzewczą, ale wymaga też dłuższej rury. W strefie brzegowej przy oknach stosuje się rozstaw 150 mm, w środku pokoju 200-250 mm. Dzięki temu rozkład temperatury wyrównuje się, a stopy nie odczuwają zimnych stref przy przeszkleniach.

Kalkulator paczek

Powierzchnię netto pomieszczenia powiększa się o 10 procent zapasu na cięcie i dopasowanie do kształtu wnętrza. W praktyce przy pokojach prostokątnych zapas 5 procent zwykle wystarcza, ale przy ściankach kolankowych i narożnikach pod skosami poddasza bezpieczniej doliczyć 12-15.

Porównanie systemów montażu

Różnica w cenie pomiędzy systemem z wypustkami a klasyczną siatką wynosi około 30-45 złotych netto za metr kwadratowy. W domu o powierzchni ogrzewanej 120 m² daje to 3600-5400 złotych, co stanowi 6-8 procent wartości całej instalacji podłogowej. W zamian inwestor otrzymuje krótszy montaż, lepszą stabilność rur i brak konieczności zakupu spinek, których koszt przy dużym projekcie potrafi dojść do 1200 złotych.

Styropian z wypustkami czy tradycyjna siatka co lepiej trzyma rury?

Pytanie pojawia się na forach i w rozmowach z ekipami montażowymi regularnie. Odpowiedź zależy od skali projektu, oczekiwanego tempa pracy i budżetu. Poniżej zestawienie najważniejszych aspektów w formie porównania, które ułatwia decyzję bez konieczności czytania dziesiątków opinii.

W budynkach z rekuperacją i pompą ciepła, gdzie system pracuje w niskich temperaturach zasilania 28-35 °C, płyta z wypustkami daje dodatkową przewagę. Lepsza izolacyjność termiczna podłoża oznacza, że więcej ciepła kieruje się do góry, do pomieszczenia, zamiast uciekać w strop. W domach z grzejnikami i kotłem gazowym różnica jest mniejsza, ale wciąż mierzalna.

Kiedy wypustki się nie sprawdzą

Nie każda realizacja toleruje wypustki. Pomieszczenia o bardzo nieregularnym kształcie, z licznymi załamaniami ścian, wymagają dużej liczby docinek. Płyty twarde o stałym module 0,96 m² nie zawsze dobrze wpisują się w klopsy przy drzwiach balkonowych czy wykuszach. W takich wnętrzach siatka z klamrami daje większą swobodę.

Drugim ograniczeniem jest sufit podwieszany na ruszcie stalowym przy bardzo niskich kondygnacjach. Płyta z wypustkami ma 5-6 cm wysokości razem z bazową warstwą EPS, co w mieszkaniu o wysokości 2,50 m po odjęciu wylewki 4,5 cm i parkietu 1,5 cm zostawia niewiele miejsca na instalacje. Rozwiązaniem bywa płyta z wypustkami o obniżonej wysokości wypustek (3,5 cm zamiast 5 cm), ale jej oferta jest węższa.

Najczęstsze błędy przy układaniu styropianu z rowkami pod podłogówkę

Błędy montażowe kosztują więcej niż oszczędności na tańszych materiałach. Zebrane na przestrzeni lat doświadczenia montażystów i protokołów odbiorów wskazują kilka powtarzających się problemów, które psują działanie systemu i komfort mieszkańców.

Układanie bez warstwy bazowej

Płyta z wypustkami ma zazwyczaj 2 cm grubości bazowej plus 2,7 cm wysokości wypustek. Sama w sobie nie wystarcza jako izolacja termiczna. Bez warstwy bazowej EPS 100 036 opór cieplny spada do około 0,6 m²·K/W, podczas gdy norma PN-EN 1264 wymaga minimum 1,5 m²·K/W w strefie klimatycznej III i IV. Skutek to zimna podłoga i wysokie rachunki.

Cięcie od strony wypustek

Płyty tnie się wyłącznie od strony gładkiej, czyli od „szachownicy" spodu. Cięcie od strony wypustek kruszy stożki i niszczy punkty mocowania rury. Wielu wykonawców sięga po nóż od strony wypustek, bo wydaje się to szybsze, ale efektem są płyty, w których rura trzyma się tylko w co trzecim punkcie.

Brak dylatacji brzegowej

Przy powierzchni powyżej 40 m² lub długości boku przekraczającej 8 m konieczne są dylatacje pośrednie w jastrychu. Bez nich wylewka pęka w miejscach naprężeń termicznych, a rura traci otulinę w newralgicznych punktach. Konsekwencją bywa pęknięcie posadzki, najczęściej płytek ceramicznych, już po pierwszym sezonie grzewczym.

Użycie rur o średnicy powyżej 18 mm

Rury 20×2 mm bywają wybierane ze względu na niższą cenę za metr bieżący. Niestety nie pasują do standardowych płyt z wypustkami, a próba wciśnięcia odkształca ściankę i zmniejsza przekrój wewnętrzny. Strumień wody spada, rozkład temperatury staje się nierównomierny, a ryzyko zatkania filtra rośnie.

Uwaga: każdy z tych błędów obniża efektywność systemu o 10-25 procent i skraca żywotność instalacji. W skrajnych przypadkach prowadzi do konieczności kucia podłogi po 2-3 latach.

Komfort cieplny i oszczędności w codziennej eksploatacji

Ogrzewanie podłogowe różni się od grzejników nie temperaturą powietrza, lecz sposobem, w jaki ciepło dociera do człowieka. Podłogówka oddaje ciepło przez promieniowanie i konwekcję przy powierzchni 24-28 °C, czyli tuż pod stopami. Efektem jest subiektywne odczucie ciepła przy temperaturze powietrza o 1,5-2 °C niższej niż w pokoju z grzejnikiem.

Niższa temperatura powietrza oznacza mniejsze straty przez wentylację i przegrody. W domu 120 m² to obniżenie zużycia energii o 8-12 procent w porównaniu z klasycznym układem grzejnikowym, czyli około 600-900 kWh rocznie. Przy pompie ciepła oszczędność bywa jeszcze wyższa, bo współczynnik COP rośnie, gdy maleje różnica temperatury źródła i zasilania.

Rozkład temperatury w pionie

Wysokość wypustek wpływa na to, jak ciepło rozchodzi się w wylewce. Przy wypustkach 2,7 cm i średnicy rury 17 mm rura znajduje się około 3,5 cm pod powierzchnią gotowej podłogi. Taki układ daje łagodny gradient temperatury i eliminuje efekt „ciepłej stopy, zimnej głowy", który pojawia się przy głębszym montażu.

Akumulacja ciepła

Wylewka cementowa o grubości 4,5 cm nad rurą magazynuje ciepło i oddaje je przez wiele godzin po wyłączeniu źródła. W połączeniu z pompą ciepła i sterowaniem inwerterowym efekt akumulacji pozwala utrzymać komfortową temperaturę przy pracy sprężarki w cyklach 30-50 minutowych zamiast ciągłych. W praktyce przekłada się to na żywotność sprężarki i niższe rachunki za prąd.

Dobór płyt krok po kroku checklista przed zakupem

Zanim zamówisz materiały, odpowiedz sobie na pięć pytań technicznych. Każde z nich eliminuje konkretny błąd doboru i skraca czas ewentualnych reklamacji.

• Jaka średnica rury? 16 lub 17 mm pasują do większości płyt. Przy 18 mm sprawdź zgodność producenta, bo nie każda płyta akceptuje tę średnicę.
• Jakie obciążenie użytkowe? W pokojach mieszkalnych CS(10)200 wystarcza. W garażu lub warsztacie lepsza będzie płyta CS(10)300 z dodatkową warstwą rozkładającą nacisk kół.
• Czy potrzebujesz warstwy bazowej? Tak, jeśli pod spodem jest strop lub grunt bez istniejącej izolacji termicznej. EPS 100 036 o grubości 10-12 cm to standard.
• Jakie są wymiary pomieszczenia? Powierzchnie powyżej 40 m² wymagają dylatacji pośrednich. Przy prostokątach wydłużonych sprawdź kierunek pętli, by ograniczyć liczbę załamań.
• Czy projekt uwzględnia strefę brzegową? Wzdłuż ścian zewnętrznych i przeszkleń warto zwiększyć gęstość rury do 150 mm, co wymaga zapasu materiału.

Styropian z rowkami pod ogrzewanie podłogowe to rozwiązanie, które skraca montaż, stabilizuje rury i poprawia izolacyjność podłogi w jednym produkcie. Sprawdza się w nowych domach, remontach z wymianą podłogi oraz w dużych inwestycjach deweloperskich, gdzie tempo prac i powtarzalność efektu mają znaczenie finansowe. Najwięcej zyskują projekty o powierzchni ogrzewanej powyżej 80 m², gdzie różnica w czasie montażu i ilości odpadów przekłada się na konkretne kwoty. W mniejszych pomieszczeniach o nieregularnym kształcie klasyczna siatka wciąż pozostaje rozsądną alternatywą.

Przy doborze konkretnego systemu porównaj deklarowane parametry z kartą techniczną producenta, a nie z opisem marketingowym. Lambda i wytrzymałość CS to wartości deklarowane zgodnie z EN 13163, więc są weryfikowalne i powtarzalne między producentami.

Źródła danych i norm: PN-EN 1264 (Ogrzewanie podłogowe), PN-EN 13163 (Wyroby ze styropianu), PN-EN 13813 (Podkłady podłogowe), PN-EN 13892 (Badania jastrychów), Rozporządzenie Ministra Infrastruktury z 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.), materiały Polskiego Związku Producentów Styropianu (psps.com.pl), dane producentów systemów ogrzewania podłogowego dostępne w kartach technicznych na stronach internetowych.
