Podłogówka potrafi zirytować nawet najspokojniejszego inwestora. Kiedy ustawisz temperaturę na 22°C, a po trzech godzinach wciąż marzniesz zaczynasz podejrzewać, że albo coś jest nie tak z instalacją, albo po prostu podłogowe ogrzewanie to jakaś mistyfikacja. Tymczasem rozwiązanie nie tkwi w mocniejszym kotle ani grubszych rurach. Tkwi w schemacie sterowania, który większość wykonawców traktuje jako dodatek, a który decyduje o tym, czy podłogówka będzie wygodna, czy frustrująca. I właśnie dlatego warto poświęcić temu zagadnieniu więcej niż pięć minut.

Sterowanie ogrzewaniem podłogowym schemat

Kluczowe elementy schematu sterowania podłogówką

Każdy poprawnie zaprojektowany układ sterowania ogrzewaniem podłogowym składa się z kilku współpracujących ze sobą węzłów, które komunikują się ze sobą w pętli zamkniętej. Na szczycie tej hierarchii znajduje się termostat pokojowy urządzenie, które mierzy aktualną temperaturę w pomieszczeniu i na podstawie zadanej wartości decyduje, czy obwód powinien dostarczać ciepło, czy może odpoczywać. Termostat wysyła sygnał do jednostki sterującej, ta z kolei zarządza zaworami i pompą. Całość działa niczym nerwowy system budynku, a każdy element musi być dobrany pod kątem specyfiki podłogówki.

O ile w przypadku tradycyjnych grzejników wystarczy termostat z histerezą ±1°C bo kaloryfer potrafi zmienić temperaturę w pokoju w ciągu kilkunastu minut tak podłogówka wymaga innego podejścia. Jej powierzchnia grzewcza wynosi około 10 m² w standardowym pokoju, podczas gdy typowy grzejnik ścienny oferuje mniej niż 1 m². Ta ogromna różnica sprawia, że podłogówka nagrzewa się i stygnie od kilku do kilkunastu godzin, nie minut. Regulator musi więc działać z wyprzedzeniem, uwzględniając bezwładność termiczną rzędu 2-4 godzin, inaczej system będzie ciągle gonił za temperaturą, nieosiągalnie opóźniony.

Obok termostatu pokojowego schemat zawiera czujnik temperatury zewnętrznej element kluczowy, bo to właśnie on umożliwia kompensację pogodową. Bez niego sterownik nie wie, czy za oknem jest minus pięć czy plus dziesięć, więc albo przegrzewa pomieszczenia przy odwilży, albo niedogrzewa przy mrozie. Czujnik zewnętrzny pozwala dynamicznie korygować temperaturę zasilania wody, zanim użytkownik w ogóle odczuje zmianę warunków atmosferycznych. To właśnie ta zdolność do wyprzedzania decyduje o komforcie i ekonomice całego systemu.

Powiązany temat Montaż Sterownika Ogrzewania Podłogowego Cena

Rozdzielacz strefowy to element, który fizycznie rozdziela poszczególne obwody podłogówki. Każdy obwód a więc każde pomieszczenie lub strefa otrzymuje własny zawór regulacyjny sterowany sygnałem z jednostki centralnej. Dzięki temu można utrzymywać różne temperatury w salonie, sypialni i łazience jednocześnie, bez wzajemnego konfliktu. Brak rozdzielacza lub jego źle dobrana przepustowość skutkuje tym, że najkrótszy obwód monopolizuje przepływ, a pozostałe ledwo ciekną.

Wybierając elementy systemu, warto zwrócić uwagę na ich wzajemną kompatybilność. Termostat powinien komunikować się z jednostką sterującą w sposób umożliwiający precyzyjne zarządzanie histerezą optymalnie ±0,5°C. Taka wartość zapobiega zbyt częstemu załączaniu i wyłączaniu zaworów, co wydłuża ich żywotność i stabilizuje pracę pompy obiegowej. Czujniki temperatury wody montowane na zasilaniu i powrocie pozwalają natomiast monitorować rzeczywistą wydajność każdego obwodu, co jest nieocenione przy diagnostyce problemów.

Regulacja temperatury wody zawór mieszający i pompa obiegowa

Serce układu regulacji stanowi zawór mieszający, potocznie zwany trójdrogowym. Jego zadaniem jest obniżenie temperatury wody płynącej z kotła do poziomu akceptowalnego dla podłogówki. Kotły kondensacyjne czy pompy ciepła często produkują wodę o temperaturze 60-70°C, podczas gdy podłogówka wymaga zaledwie 30-45°C. Gdyby podać jej wodę o takiej temperaturze, powierzchnia podłogi przekroczyłaby dopuszczalne 29°C, powodując dyskomfort, a w skrajnych przypadkach nawet rozwarstwienie posadzki.

Polecamy Jak podłączyć sterownik do ogrzewania podłogowego

Zawór mieszający miesza wodę gorącą z powrotną w proporcji sterowanej sygnałem z jednostki centralnej. Im niższa temperatura zewnętrzna, tym więcej wody gorącej trafia do obiegu. Działa to na zasadzie proporcjonalnej regulacji: każdy wzrost temperatury zasilania przekłada się na określony wzrost komfortu cieplnego, ale jednocześnie zwiększa straty. Dla podłogówki kluczowe jest utrzymanie możliwie niskiej temperatury zasilania, ponieważ to właśnie wtedy system osiąga najwyższą efektywność energetyczną i najbardziej równomierny rozkład ciepła.

Obok zaworu pracuje pompa obiegowa, której dobór determinuje wydajność całego systemu. W typowych instalacjach jednorodzinnych ciśnienie robocze w obwodzie mieści się w zakresie 0,5-1 bar, a optymalna wydajność pompy wynosi 0,1-0,3 litra na sekundę na obwód. Zbyt mocna pompa spowoduje nadmierny przepływ, co zwiększy straty ciśnienia i sprawi, że zawory termostatyczne będą pracować w trybie ciągłej kompensacji. Zbyt słaba natomiast nie dostarczy wystarczającej ilości ciepła do najdalszych punktów.

Nowoczesne pompy obiegowe wyposażone w automatykę regulującą obroty w zależności od aktualnego zapotrzebowania zużywają do 60-70% mniej energii elektrycznej niż modele o stałych obrotach. W trybie adaptacyjnym pompa samoczynnie wykrywa zmiany przepływu i dostosowuje moc, co jest szczególnie przydatne w systemach wielostrefowych, gdzie zapotrzebowanie zmienia się dynamicznie w ciągu doby. Warto jednak pamiętać, że nawet najlepsza pompa nie zastąpi źle dobranego zaworu oba elementy muszą współpracować w ramach spójnej strategii regulacji.

Podobny artykuł Zestaw do sterowania ogrzewaniem podłogowym

Parametry przepływu a efektywność systemu

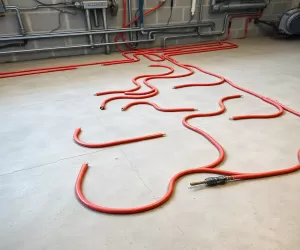

Przepływ wody przez rury podłogowe podlega określonym prawom hydrauliki, które należy uwzględnić przy projektowaniu schematu sterowania. Każdy obwód ma swoją oporność hydrauliczną, rosnącą wraz z długością rury i liczbą zwojów. Przy projektowaniu zazwyczaj przyjmuje się spadek ciśnienia rzędu 100-150 Pa na metr bieżący rury, co w praktyce oznacza, że najdłuższe obwody będą miały wyraźnie niższy przepływ niż krótkie, jeśli nie zastosuje się odpowiedniego balansowania.

Balansowanie hydrauliczne polega na ustawieniu zaworów regulacyjnych w taki sposób, aby każdy obwód otrzymywał zaplanowany przepływ niezależnie od swojej długości. Wykonuje się je po uruchomieniu systemu, mierząc przepływ na każdym obwodzie i korygując nastawy. Brak balansowania skutkuje tym, że w jednych pokojach jest za gorąco, w innych za zimno, a użytkownik nie jest w stanie tego naprawić samodzielnie regulacją termostatu.

Kompensacja pogodowa i krzywa grzewcza w sterowaniu podłogówką

Kompensacja pogodowa to metoda regulacji, w której temperatura zasilania wody grzewczej zależy od aktualnej temperatury zewnętrznej. Im zimniej na dworze, tym wyższa temperatura wody; im cieplej, tym niższa. Dzięki temu system nie reaguje na chwilowe wahania pogody, lecz na ich trend, co pozwala utrzymywać stałą temperaturę w pomieszczeniach bez ciągłej pracy termostatów pokojowych. Dla podłogówki ta metoda jest szczególnie istotna ze względu na jej bezwładność korekta temperatury zasilania wyprzedza zmianę temperatury w pomieszczeniu o kilka godzin.

Krzywa grzewcza to graficzne odwzorowanie zależności między temperaturą zewnętrzną a temperaturą zasilania. Każdy budynek ma swoją indywidualną krzywą, zależną od stopnia izolacji, kubatury i orientacji względem stron świata. Typowa krzywa dla budynku dobrze ocieplonego przebiega łagodniej niż dla starszego, mniej szczelnego obiektu. Współczesne sterowniki umożliwiają ręczne ustawienie parametrów krzywej lub jej automatyczną adaptację na podstawie analizy danych z czujników.

Ustawienie krzywej grzewczej wymaga obserwacji przez okres minimum jednego sezonu grzewczego. Podczas mroźnych dni sprawdza się, czy temperatura w pomieszczeniach odpowiada zadanej; jeśli nie koryguje się nachylenie krzywej. Krzywa zbyt stromo nachylona prowadzi do przegrzewania przy umiarkowanych mrozach; zbyt płaska sprawia, że przy silnych mrozach budynek nie osiąga komfortu. Korekta odbywa się stopniowo, z przerwami na aklimatyzację, ponieważ zmiana temperatury zasilania przekłada się na zmianę temperatury wnętrza z opóźnieniem dochodzącym do 4 godzin.

Zaawansowane systemy sterowania integrują kompensację pogodową z czujnikami obecności i harmonogramami czasowymi. Czujnik obecności wykrywa, czy pomieszczenie jest użytkowane, i obniża temperaturę podłogi pod nieobecność domowników, nie czekając na sygnał z termostatu. Harmonogram czasowy pozwala zredukować temperaturę nocną o 2-3°C w stosunku do dziennej to pozornie niewielka różnica, która w skali sezonu grzewczego przekłada się na 15-20% oszczędności kosztów ogrzewania.

Zarządzanie strefami a efektywność energetyczna

Podział systemu na niezależne strefy grzewcze to jeden z najskuteczniejszych sposobów na obniżenie rachunków za ogrzewanie. W typowym domu jednorodzinnym wyróżnia się minimum trzy strefy: dzienną, nocną i pomocniczą (łazienka, garderoba). Każda strefa dysponuje własnym zaworem i termostatem, co pozwala utrzymywać w sypialni 18°C podczas gdy salon ogrzewany jest do 22°C. Różnica trzech stopni w skali doby oznacza, że system nie musi produkować ciepła na pełnej mocy przez całą noc.

Efektywność energetyczna poprawnie sterowanej podłogówki sięga 20-30% oszczędności w porównaniu z tradycyjnym systemem grzejnikowym. Ta wartość wynika z dwóch czynników: niższej temperatury zasilania wymaganej przez podłogówkę, która pozwala na efektywniejszą pracę źródła ciepła, oraz precyzyjnego zarządzania strefami, eliminującego ogrzewanie nieużywanych pomieszczeń. Dla porównania: nieźle zaizolowany budynek z podłogówką sterowaną bez kompensacji pogodowej osiąga oszczędności rzędu zaledwie 5-10%, bo system ciągle reaguje zbyt późno i zbyt ostro.

Porównanie sterowania dwustrefowego i trójstrefowego

System dwustrefowy obejmuje strefę dzienną (salon, kuchnia) oraz nocną (sypialnie). Obydwie strefy pracują niezależnie, ale zmiany temperatury w jednej wpływają na pracę drugiej przez wspólne źródło ciepła. Maksymalna oszczędność sięga 15-20% rocznie. System trójstrefowy dodaje strefę pomocniczą obsługującą łazienki i garderoby przestrzenie, które wymagają podwyższonej temperatury przez krótki czas każdego dnia. Trójstrefowość pozwala osiągnąć pełne 20-30% oszczędności, ale wymaga bardziej rozbudowanego rozdzielacza i dodatkowych zaworów.

Wpływ histerezy na komfort i zużycie energii

Histereza to różnica między temperaturą załączenia a wyłączenia obwodu. Standardowo ustawia się ±0,5°C, co oznacza, że przy zadanej temperaturze 22°C obwód włączy się, gdy czujnik zarejestruje 21,5°C, i wyłączy przy 22,5°C. Zbyt duża histereza (np. ±1,5°C) prowadzi do odczuwalnych wahań temperatury najpierw marzniesz, potem jest za gorąco. Zbyt mała (±0,2°C) sprawia, że zawory przełączają się co kilka minut, co skraca ich żywotność i zwiększa zużycie energii przez pompę obiegową.

Podsumowując: schemat sterowania ogrzewaniem podłogowym to nie gadżet dołożony do instalacji, lecz jej mózg. Od jakości każdego elementu od czujnika zewnętrznego po zawory na rozdzielaczu zależy, czy system będzie ekonomiczny, komfortowy i trwały. Inwestycja w przemyślany schemat zwraca się nie tylko niższymi rachunkami, ale też brakiem konieczności ręcznej korekty temperatury każdego wieczoru. Podłogówka, która działa sama, bez obsługi to właśnie cel, do którego warto dążyć.

Pytania i odpowiedzi dotyczące sterowania ogrzewaniem podłogowym schemat

Dlaczego sterowanie ogrzewaniem podłogowym wymaga odmiennego podejścia niż tradycyjne grzejniki?

Ogrzewanie podłogowe charakteryzuje się znacznie większą powierzchnią grzewczą około 10 m² w niewielkim pomieszczeniu, podczas gdy typowy grzejnik ścienny ma mniej niż 1 m². Dodatkowo podłogówka nagrzewa się i stygnie bardzo wolno czas reakcji wynosi od kilku do kilkunastu godzin, w odróżnieniu od grzejników, które reagują w ciągu minut. Ta bezwładność termiczna wymaga zastosowania specjalnych algorytmów regulacji oraz precyzyjnego sterowania, aby zapewnić komfort cieplny bez przegrzewania pomieszczeń.

Jakie elementy wchodzą w skład typowego schematu sterowania ogrzewaniem podłogowym?

Podstawowe komponenty schematu sterowania to: termostat pokojowy lub wielostrefowy, czujnik temperatury zewnętrznej umożliwiający kompensację pogodową, zawór mieszający do regulacji temperatury wody, pompa obiegowa zapewniająca prawidłowy przepływ czynnika grzewczego, rozdzielacz strefowy lub rozdzielacz obwodów oraz jednostka sterująca w postaci sterownika programowalnego. Wszystkie te elementy współpracują ze sobą, aby utrzymać optymalną temperaturę w pomieszczeniach przy jednoczesnej minimalizacji zużycia energii.

Co oznacza kompensacja pogodowa w sterowaniu podłogówką i dlaczego jest istotna?

Kompensacja pogodowa to zaawansowana funkcja regulatora, który na podstawie pomiaru temperatury zewnętrznej dynamicznie dostosowuje temperaturę zasilania wody w instalacji. Gdy na zewnątrz jest zimno, regulator zwiększa temperaturę wody, a gdy robi się cieplej obniża ją. Takie rozwiązanie pozwala wykorzystać naturalne ciepło słoneczne oraz ciepło generowane przez mieszkańców i urządzenia, co znacząco poprawia efektywność całego systemu i obniża koszty eksploatacji.

W jaki sposób histereza regulatora wpływa na komfort i efektywność ogrzewania podłogowego?

Histereza regulatora to różnica temperatur, przy której następuje załączenie lub wyłączenie ogrzewania. Dla podłogówki standardowo ustawia się wartość ±0,5°C. Zbyt mała histereza prowadziłaby do ciągłego załączania i wyłączania systemu, co jest niekorzystne zarówno dla komfortu, jak i dla trwałości urządzeń. Zbyt duża histereza powodowałaby znaczne wahania temperatury w pomieszczeniu. Prawidłowo ustawiona histereza zapewnia stabilny komfort cieplny przy minimalnym zużyciu energii.

Jak sterowanie strefowe zwiększa efektywność instalacji ogrzewania podłogowego?

Sterowanie strefowe umożliwia podział instalacji na niezależne obszary, na przykład poszczególne pomieszczenia lub grupy pomieszczeń, z których każdy ma własny regulator lub zawór termostatyczny. Dzięki temu można indywidualnie dostosować temperaturę w każdej strefie do potrzeb użytkowników w sypialni ustawić niższą temperaturę, a w salonie wyższą. Takie rozwiązanie pozwala zaoszczędzić nawet 20-30% kosztów ogrzewania w porównaniu z systemem bez podziału strefowego.

Jak bezwładność termiczna podłogówki wpływa na dobór parametrów systemu sterowania?

Bezwładność termiczna podłogówki, określana stałą czasową rzędu 2-4 godzin, oznacza, że podłoga powoli akumuluje i oddaje ciepło. W praktyce oznacza to konieczność wyprzedzania zmian temperatury przez regulator system musi zacząć nagrzewać lub chłodzić z wyprzedzeniem, aby o określonej godzinie osiągnąć żądaną temperaturę. Dlatego nowoczesne sterowniki oferują funkcje programowania czasowego z adaptacyjnym startem, które samodzielnie obliczają optymalny moment uruchomienia ogrzewania.
