Sprawność pompy ciepła powietrze-woda: co mówią twarde dane z mrozu

COP pompy ciepła powietrznej przy ekstremalnym mrozie

Mróz na dworze, a w domu stabilne dwadzieścia jeden stopni. Taki obraz przez lata budził niedowierzanie u osób planujących ogrzewanie pompą ciepła powietrze-woda. Sprawność tego urządzenia przy ekstremalnym mrozie okazuje się jednak znacznie wyższa, niż sugerują mity krążące po forach i w rozmowach przy kawie. Najnowsza analiza opublikowana w czasopiśmie Joule w lipcu 2023 roku przynosi konkretne liczby. Pochodzą one z bazy ponad 550 instalacji działających w trzech różnych strefach klimatycznych: Ameryce Północnej, Azji i Europie.

• COP pompy ciepła powietrznej przy ekstremalnym mrozie
• Sprawność pompy ciepła powietrze-woda w realnych warunkach europejskich
• Kiedy sprawność pompy ciepła spada i jak dobrać moc pod polski klimat

COP, czyli współczynnik wydajności grzewczej, pokazuje ile kilowatogodzin ciepła uzyskuje się z jednej kilowatogodziny pobranej z sieci elektrycznej. Wartość 3 oznacza, że z 1 kWh prądu instalacja oddaje 3 kWh ciepła użytkowego. Przy temperaturze zewnętrznej bliskiej zeru nowoczesne urządzenia osiągają COP w przedziale od 3 do 6, co przekłada się na roczne wartości średnie rzędu 3 do 4. To właśnie dlatego sezonowy wskaźnik SCOP, uwzględniający zmienną temperaturę w ciągu roku, lepiej oddaje realne oszczędności niż pojedynczy pomiar w ekstremalnych warunkach.

Tabela poniżej zbiera dane z raportu „Coming in from the cold" (Oxford, Regulatory Assistance Project). Przedstawia pomiary pobrane prosto z kart produktów oraz niezależnych testów terenowych:

Nawet przy -30°C COP utrzymuje się w okolicach 1,5. To oznacza, że z każdej kilowatogodziny pobranej z gniazdka instalacja oddaje półtora kilowatogodziny ciepła. Kocioł gazowy kondensacyjny osiąga sprawność 0,9 do 1,05 w tych samych warunkach, ponieważ część energii ucieka z kominem. Pompa przy mrozie zostawia tradycyjne źródła ciepła daleko w tyle, o ile tylko temperatura nie spada poniżej progu projektowego sprężarki.

Skąd te liczby

Mechanizm działania pompy ciepła przypomina pracę lodówki, tyle że odwróconą. Czynnik roboczy (najczęściej R32 lub R290) krąży w obiegu zamkniętym, pobierając ciepło z powietrza zewnętrznego przez parownik. Sprężarka podnosi ciśnienie i temperaturę gazu, a skraplacz oddaje skroplone ciepło do instalacji wodnej. Im niższa temperatura na zewnątrz, tym większa różnica ciśnień w obiegu i tym cięższa praca sprężarki. Właśnie dlatego COP spada, ale nie spada do zera. Nowoczesne sprężarki inwerterowe potrafią modulować moc od 20% do 100% wartości nominalnej, co pozwala utrzymać sprawność w szerokim zakresie temperatur.

COP podawany przez producentów w folderach reklamowych to często wartość szczytowa dla A7/W35, czyli 7°C na zewnątrz i 35°C wody grzewczej. W mrozie COP będzie niższy, dlatego pytaj instalatora o wartość przy -15°C i przy -25°C dla konkretnego modelu. To dwa punkty, które oddają realne warunki polskiej zimy.

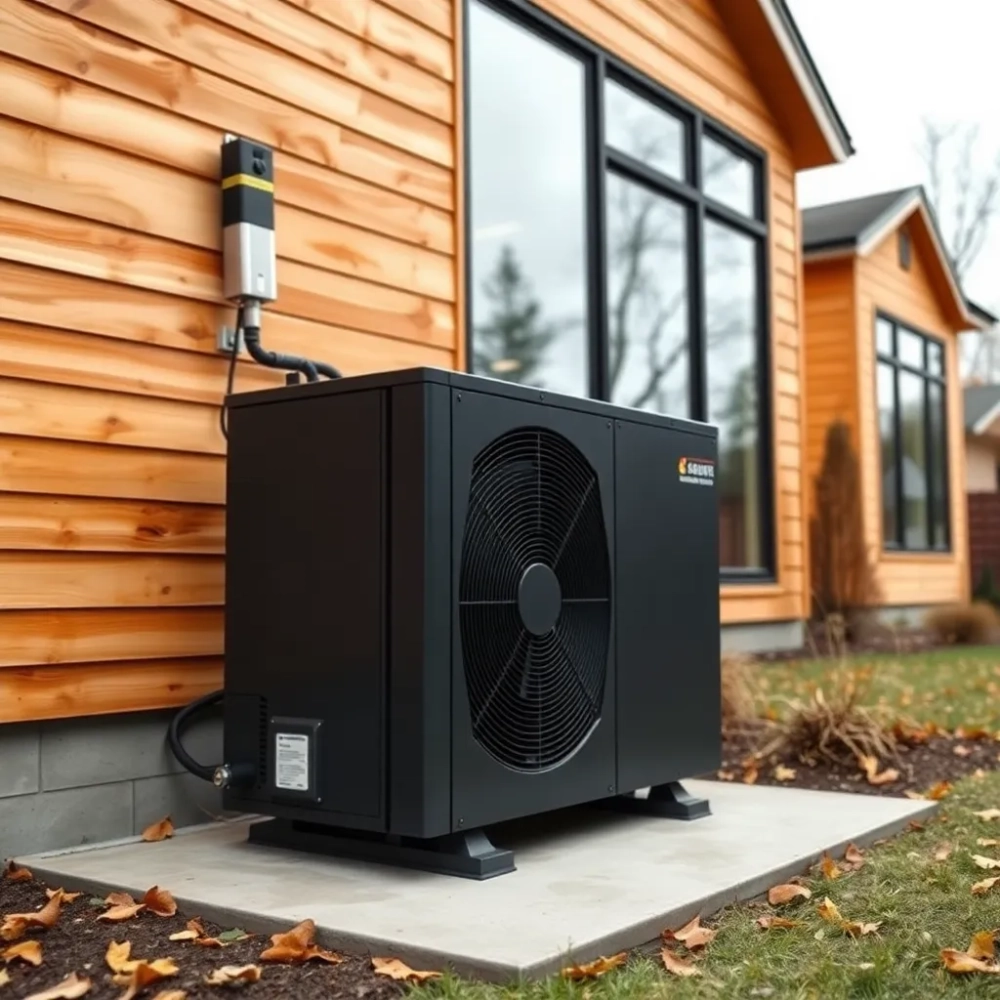

Sprawność pompy ciepła powietrze-woda w realnych warunkach europejskich

Polska nie jest Alaską, choć potrafi zaskoczyć siarczystym mrozem. Średnia temperatura stycznia dla ponad 95% obszarów Unii Europejskiej nie spada poniżej -5°C. W najchłodniejszych regionach, takich jak Suwalszczyzna czy Podhale, średnia dobowa oscyluje wokół -4°C do -6°C, a noce bywają chłodniejsze. To oznacza, że typowy sezon grzewczy spędza większość czasu w przedziale od -10°C do +5°C. Właśnie w tym przedziale pompy ciepła powietrze-woda osiągają średnią sprawność sezonową (SCOP) na poziomie 2,7 do 4,0 w zależności od klasy energetycznej budynku.

Liderzy europejskiego rynku pomp ciepła, czyli Finlandia, Norwegia i Szwecja, od lat eksploatują setki tysięcy instalacji w klimacie znacznie surowszym niż Warszawa. Fiński klimat charakteryzuje się długimi okresami z temperaturą -15°C do -25°C, a mimo to aż 65% nowych domów jednorodzinnych w Finlandii korzysta właśnie z pomp powietrznych. Modele klasy Nordic, projektowane specjalnie na taki chłód, utrzymują COP powyżej 2,0 nawet przy -20°C. Ten sukces rynkowy pokazuje, że technologia radzi sobie z zimą, jeśli instalacja została prawidłowo zwymiarowana.

Dlaczego ekstremalne mrozy to margines

Zmiany klimatu sprawiają, że zimy w Europie Środkowej stają się łagodniejsze, ale bardziej nieprzewidywalne. Fale arktycznego mrozu zdarzają się raz na kilka lat i trwają od kilku dni do dwóch tygodni. Przez pozostałą część sezonu grzewczego temperatura waha się łagodniej. Pompa ciepła projektowana na najzimniejszy dzień ostatnich trzydziestu lat pracuje więc przez 95% czasu w warunkach, w których jej sprawność jest wysoka. Dobrze dobrana moc minimalizuje cykle włącz/wyłącz, a inwerter precyzyjnie reguluje obroty sprężarki, utrzymując COP bliskie wartościom katalogowym.

Gruntowe pompy ciepła czerpią energię z ziemi, której temperatura na głębokości 1,5 m utrzymuje się w Polsce w przedziale 6°C do 10°C niezależnie od pory roku. Dzięki temu ich COP pozostaje stabilne, ale cena inwestycji rośnie dwu-, a nawet trzykrotnie. Decyzja między tymi technologiami to klasyczny kompromis między budżetem a komfortem psychicznym.

5 pytań do instalatora o pracę pompy w mrozie

• Jaki COP osiąga wybrany model przy -15°C i przy -25°C?
• Czy urządzenie ma fabryczną grzałkę elektryczną i z jaką mocą?
• Jaki jest zakres modulacji sprężarki inwerterowej?
• Czy producent udziela gwarancji na sprężarkę powyżej 5 lat?
• Jak wygląda procedura rozruchu w temperaturze poniżej -20°C?

Kiedy sprawność pompy ciepła spada i jak dobrać moc pod polski klimat

Nawet najlepsza pompa ciepła powietrzna traci sprawność, gdy temperatura zbliża się do granicy jej pracy. Wilgotność powietrza wpływa na wydajność parownika, ponieważ oblodzenie zmniejsza efektywną powierzchnię wymiany ciepła. Sprężarka inwerterowa reaguje na to zwiększając obroty, co podnosi pobór prądu. Dlatego w praktyce COP w terenie bywa niższy od katalogowego o 10% do 20%. Warto o tym pamiętać, analizując oferty instalatorów obiecujących cudowne wyniki.

Dla bezpieczeństwa systemu grzewczego projektuje się tak zwaną moc szczytową, czyli zdolność pokrycia zapotrzebowania na ciepło w najzimniejszym dniu. W polskich warunkach oznacza to temperaturę projektową od -20°C na północnym wschodzie do -16°C w zachodniej Polsce. Pompa ciepła o mocy nominalnej 9 kW przy A-7/W35 zazwyczaj pokrywa zapotrzebowanie domu o powierzchni 120 m² z dobrą izolacją, ale przy -20°C jej wydajność grzewcza spada do około 60% wartości nominalnej. Wtedy do akcji wchodzi szczytowe źródło ciepła, czyli grzałka elektryczna lub współpracujący kocioł gazowy.

Hybryda jako rozsądne zabezpieczenie

Połączenie pompy ciepła z istniejącym kotłem gazowym lub z grzałką elektryczną daje tak zwaną instalację hybrydową. Pompa pracuje jako źródło podstawowe, pokrywając 70% do 90% rocznego zapotrzebowania na ciepło przy wysokiej sprawności sezonowej. Kocioł lub grzałka uruchamiają się automatycznie dopiero wtedy, gdy temperatura spada poniżej ustawionego progu, na przykład -15°C. Taki układ zwiększa bezpieczeństwo cieplne domu i skraca okres zwrotu z inwestycji w pompę. Mechanizm jest prosty: automatyka pogodowa steruje zaworem trójdrożnym i przełącza źródła w ułamku sekundy, bez zauważalnej przerwy w ogrzewaniu.

Planując hybrydę, zostaw starą instalację kotła w stanie gotowości, ale wymień sterownik na model obsługujący protokół komunikacji z pompą. Bez integracji automatyki oba urządzenia będą pracować nieefektywnie, na przykład pompa grzeje wodę do 35°C, a kocioł dogrzewa ją do 55°C bez powodu.

Dobór mocy krok po kroku

Prawidłowe zwymiarowanie pompy ciepła zaczyna się od obliczenia zapotrzebowania na ciepło budynku. Projektant wykonuje tak zwaną charakterystykę energetyczną zgodnie z normą PN-EN 12831. Uwzględnia straty przez przegrody, wentylację i zyski cieplne od słońca. Dla nowego domu pasywnego zapotrzebowanie wynosi 15 W/m², dla standardu WT 2021 oscyluje wokół 50 do 70 W/m², a dla starego budynku bez termomodernizacji przekracza 120 W/m². Pompa o zbyt małej mocy będzie pracować non stop i szybko się zużyje, a o zbyt dużej mocy będzie cyklować i tracić sprawność.

Mity i dezinformacja

W brytyjskiej debacie publicznej kampania polityczna z lat 2022 - 2023 skutecznie wzbudziła strach przed pompami ciepła. Hasła o ogromnych rachunkach za prąd i zamarzających domach trafiały na podatny grunt, ponieważ wyborcy niewiele wiedzieli o technologii. Profesor Janet Sawin z Uniwersytetu w Sussex komentowała wtedy, że Brytyjczycy łatwo ich przestraszyć, bo brakuje rzetelnej edukacji energetycznej. W Polsce sytuacja wygląda lepiej dzięki programowi „Czyste Powietrze", ale wciąż pokutuje przekonanie, że pompa nie działa poniżej zera.

Rzeczywistość jest inna. Dekarbonizacja sektora grzewczego wymaga masowego wdrożenia pomp ciepła, zwłaszcza w budynkach jednorodzinnych odpowiedzialnych za znaczną część emisji. Kluczem pozostaje edukacja i dostęp do rzetelnych danych technicznych. Inwestor, który rozumie mechanizm działania urządzenia, unika pułapek marketingowych i dobiera instalację pod realne warunki klimatyczne swojego regionu. Na koniec warto sięgnąć po kalkulator SCOP oferowany przez niezależne instytucje i zweryfikować obietnice instalatora twardymi liczbami, a nie sloganami.

Źródła danych

• Raport „Coming in from the cold: Heat pump efficiency in cold climates" - czasopismo Joule, lipiec 2023 (Cell Press). Autorzy: Gibb, Rosenow, Lowes, Hewitt.
• Regulatory Assistance Project (RAP) - dane terenowe z 550 instalacji w Europie, Ameryce Północnej i Azji.
• Norma PN-EN 12831 - obliczanie zapotrzebowania na ciepło budynków.
• Dane producentów urządzeń klasy cold climate: Mitsubishi Electric, Toshiba Carrier.
• Dane statystyczne klimatu Polski: IMGW, baza danych meteorologicznych.
