Separator do centralnego ogrzewania – jak dobrać i zamontować w 2026

Masz dosyć powtarzających się awarii pompy, szumów w rurach i kamienia osadzającego się na wymienniku kotła. Brudna woda grzewcza odpowiada nawet za 70% usterek w instalacjach centralnego ogrzewania, a separator do centralnego ogrzewania potrafi ten problem wyciąć u źródła, zanim zacznie kosztować poważne pieniądze.

• Czym właściwie jest separator do centralnego ogrzewania
• Rodzaje separatorów do CO porównanie typów
• Jak dobrać separator do instalacji centralnego ogrzewania
• Montaż separatora w instalacji CO krok po kroku
• Najczęstsze błędy przy montażu separatora CO
• Konserwacja i przeglądy separatora
• Normy i przepisy techniczne
• Parametry techniczne popularnych typów separatorów
• Kiedy NIE stosować danego typu separatora
• Kalkulator doboru separatora do instalacji CO

Czym właściwie jest separator do centralnego ogrzewania

To niewielkie urządzenie montowane na rurociągu, które wychwytuje z krążącej wody wszystko, co nie powinno się w niej znaleźć: cząstki stałe, mikropęcherzyki powietrza i opiłki metali ferromagnetycznych. Jego serce stanowi komora o specjalnie ukształtowanej geometrii wewnętrznej, w której zanieczyszczenia opadają pod wpływem siły grawitacji, zostają wyrzucone na ścianki siłą odśrodkową albo przyciągnięte przez magnes neodymowy.

Działanie opiera się na prostym prawie fizyki. Cząstki cięższe od wody, nawet o średnicy 5 μm, zwalniają w poszerzonej komorze i opadają na dno, skąd można je spuścić zaworem. Mikropęcherzyki powietrza unoszą się ku górze, trafiają do automatycznego odpowietrznika i ulatniają się do atmosfery. Magnes neodymowy, umieszczony w specjalnej tulei, chwyta opiłki żelaza pochodzące z korozji rur stalowych i świeżych instalacji.

W praktyce jeden separator potrafi zredukować liczbę drobnych usterek w sezonie grzewczym o ponad połowę. Kocioł przestaje się przegrzewać, pompa nie traci wydajności, a termostaty pokojowe utrzymują zadaną temperaturę bez wahań.

Rodzaje separatorów do CO porównanie typów

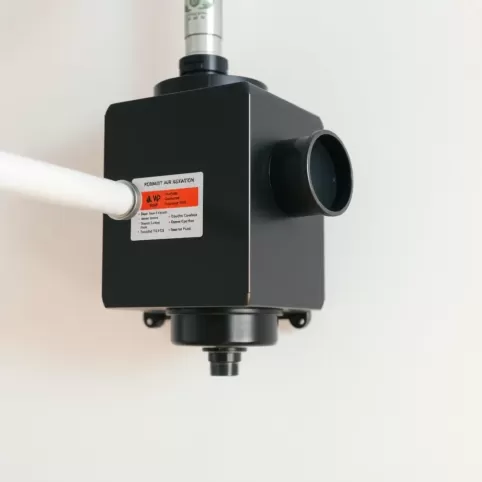

Separator powietrza sprawdza się wszędzie tam, gdzie instalacja boryka się z szumami i kawitacją pompy obiegowej. Wychwytuje mikropęcherzyki już od 10 μm średnicy i automatycznie odprowadza je do odpowietrznika, co eliminuje charakterystyczne bulgotanie w grzejnikach.

Separator zanieczyszczeń montuje się na powrocie, zanim woda wróci do źródła ciepła. Dzięki temu kamień, piasek i resztki montażowe nie osadzają się na wymienniku kotła kondensacyjnego ani na płytowym wymienniku pompy ciepła. Modele z wbudowanym magnesem neodymowym łapią dodatkowo opiłki metali nieżelaznych.

Filtr siatkowy skośny to najprostsze i najtańsze rozwiązanie, ale jego skuteczność kończy się na cząstkach większych niż 500 μm. W nowoczesnych instalacjach z aluminium i tworzywa to za mało, dlatego działa raczej jako wstępny filtr wstępny przed właściwym separatorem.

Separator magnetyczny w czystej postaci montuje się przede wszystkim w układach ze stali węglowej, gdzie korozja w pierwszych miesiącach pracy potrafi zabarwić wodę na rdzawy kolor. Magnes o sile 12 000 Gauss wychwytuje cząstki, których zwykła komora grawitacyjna nie zauważa, a jego skuteczność sięga 100% dla ferrytów.

Urządzenia typu 2 w 1 łączą komorę powietrzną z komorą sedymentacyjną. To kompaktowe rozwiązanie dla małych kotłowni, gdzie brakuje miejsca na dwa oddzielne przyrządy. Sprawdzają się w mieszkaniach z kotłem wiszącym i niewielką zabudową szafkowej kotłowni.

Jak dobrać separator do instalacji centralnego ogrzewania

Dobór zaczyna się od pięciu parametrów, które znajdziesz w karcie technicznej kotła i projekcie instalacji. Pierwszy to moc grzewcza źródła, drugi to średnica przyłącza, trzeci to maksymalny przepływ wody, czwarty to dopuszczalna temperatura pracy, piąty to ciśnienie nominalne.

Moc kotła w kilowatach przelicza się na wymagany przepływ w metrach sześciennych na godzinę. Dla kotła 24 kW przy standardowym spadku temperatury 20 K potrzebujesz około 1,03 m³/h. Separator o przepływie maksymalnym 1,3 m³/h da ci bezpieczny zapas 25%.

Średnica przyłącza musi zgadzać się z rurociągiem, inaczej trzeba będzie wstawiać redukcje, które same w sobie bywają dodatkowym miejscem gromadzenia osadu. Najczęściej spotykane średnice to 1/2", 3/4", 1", 1 1/4" oraz 2" w większych kotłowniach komercyjnych.

Maksymalna temperatura pracy zależy od typu źródła. Kotły gazowe kondensacyjne pracują zazwyczaj do 90°C, kotły na pellet do 95°C, a kotły węglowe i na ekogroszek potrafią osiągać 110°C, a w skrajnych przypadkach 120°C. Separator z tworzywa zatrzyma się na 110°C, wersje metalowe wytrzymują pełne 130°C.

Ciśnienie nominalne 10 bar wystarcza w typowych instalacjach domowych. W układach z pompą ciepła, gdzie ciśnienie w obiegu chłodniczym bywa wyższe, lepiej sięgnąć po wersję 25 bar, aby uniknąć nieszczelności przy skokach ciśnienia podczas grzania wody użytkowej.

Checklista doboru w siedmiu punktach

• Zidentyfikuj moc kotła i oblicz wymagany przepływ
• Sprawdź średnicę istniejącego rurociągu
• Określ maksymalną temperaturę w instalacji
• Ustal ciśnienie nominalne instalacji
• Wybierz typ separacji: powietrze, ciała stałe, magnetyczna czy 2 w 1
• Sprawdź dostępność zaworów odcinających przed i za separatorem
• Zaplanuj miejsce na demontaż wkładu i spust zanieczyszczeń

Montaż separatora w instalacji CO krok po kroku

Lokalizacja decyduje o skuteczności całego urządzenia. Separator zanieczyszczeń trafia na powrót, czyli na rurę, którą chłodniejsza woda wraca do kotła. Powód jest czysto fizyczny: zanieczyszczenia płyną z prądem wody w kierunku źródła ciepła, a tam mogą się osadzić na najdroższym elemencie, czyli wymienniku.

Separator powietrza ustawia się za pompą obiegową i za kotłem, w najwyższym punkcie obiegu, albo na pionie wznośnym bezpośrednio przed rozdzielaczem. Tam mikropęcherzyki zdążyły się już wydzielić z wody i unoszą się ku górze, więc urządzenie zbiera je bez wysiłku.

Krok pierwszy to wyłączenie kotła i wychłodzenie instalacji poniżej 40°C. Krok drugi to zamontowanie zaworów odcinających kulowych tuż przed i tuż za planowanym miejscem separatora. Bez nich nie odsączysz wody z urządzenia w czasie przeglądu, a każda wymiana wkładu zamieni się w balonowanie na pół kotłowni.

Krok trzeci to wstawienie separatora i ustawienie go w pozycji pionowej, dokładnie tak, jak pokazuje strzałka na korpusie. Strzałka musi pokrywać się z kierunkiem przepływu, bo wewnętrzna geometria komór działa asymetrycznie. Krok czwarty to podłączenie automatycznego odpowietrznika u góry separatora powietrza i zaworu spustowego na dole separatora zanieczyszczeń.

Krok piąty to zaizolowanie obudowy pianką EPP (spieniony polipropylen), szczególnie gdy urządzenie stoi w nieogrzewanej kotłowni. Izolacja ogranicza straty ciepła i chroni przed kondensacją pary wodnej na zimnych odcinkach rury. Krok szósty to napełnienie instalacji, odpowietrzenie i sprawdzenie szczelności przy ciśnieniu próbnym 1,5 raza wyższym od roboczego.

Uwaga: nigdy nie montuj separatora zanieczyszczeń na zasilaniu, czyli na rurze wychodzącej z kotła w kierunku grzejników. Gorąca woda pod wysokim ciśnieniem wraca wtedy do urządzenia, które nie jest zaprojektowane na takie obciążenia termiczne, a opiłki metalu wędrują prosto do wymiennika.

Najczęstsze błędy przy montażu separatora CO

Pierwszy i najczęstszy błąd to montaż separatora zanieczyszczeń na zasilaniu zamiast na powrocie. Instalatorzy robią to z przyzwyczajenia, bo separator wygląda jak kolejny zawór na rurociągu. Tyle że fizyka nie wybacza, a cząstki stałe zamiast do filtra lecą wprost do wymiennika kotła.

Drugi błąd to brak zaworów odcinających przed i za separatorem. Bez nich każde czyszczenie wymaga spuszczenia całej wody z instalacji, co w domu 150 m² oznacza nawet 200 litrów. Nikt nie będzie tego robił regularnie, więc separator szybko przestaje działać.

Trzeci błąd to dobór urządzenia o zbyt małym przepływie maksymalnym. Separator 0,6 m³/h na instalacji z kotłem 28 kW zaczyna dławiać przepływ, pompa zwiększa obroty, rośnie zużycie prądu, a grzejniki w oddalonych pokojach grzeją słabiej. Skutek odwrotny do zamierzonego.

Czwarty błąd to pominięcie odpowietrznika automatycznego na górze separatora powietrza. Zbierające się gazy nie mają dokąd uciec, więc tworzą poduszkę powietrzną, która blokuje przepływ i wywołuje kawitację pompy. Charakterystyczny szum metaliczny to pierwsza oznaka.

Piąty błąd to brak izolacji termicznej na rurociągu wychodzącym z separatora. Zimna woda grzewcza w nieogrzewanej kotłowni skrapla parę wodną z powietrza, krople spadają na obudowę, a po dwóch sezonach widać rdzę. Izolacja EPP za kilkanaście złotych rozwiązuje sprawę raz na zawsze.

Konserwacja i przeglądy separatora

Separator z wbudowanym magnesem wymaga sprawdzenia co 6 miesięcy, w starszych instalacjach co 12 miesięcy. Częstotliwość rośnie, gdy kocioł pracuje na twardej wodzie powyżej 20°dH (stopni niemieckich twardości).

Czyszczenie zaczyna się od zamknięcia zaworów odcinających i spuszczenia wody zaworem spustowym na dole komory. Wypływający osad ma konsystencję szlamu, dlatego warto podstawić wiadro, a nie puszczać wodę prosto do kanalizacji. Magnes neodymowy wyciąga się z obudowy po odkręceniu górnego korka i czyści suchą szmatką, bez kontaktu z wodą.

Filtr siatkowy płucze się pod bieżącą wodą od strony wewnętrznej na zewnątrz, aby wypłukać cząstki z oczek. Płukanie odwrotne tylko wciska brud głębiej w siatkę. Wkład wymienia się, gdy jego powierzchnia pokryje się kamieniem na tyle, że przepływ spadnie o ponad 15%.

Wymiana uszczelek O-ring to coroczny obowiązek przy każdym przeglądzie. Twardniejąca guma traci elastyczność po dwóch sezonach grzewczych i zaczyna przepuszczać wodę przy ciśnieniu roboczym. Koszt uszczelki to grosze, a naprawa zalania kotłowni to tysiące.

Normy i przepisy techniczne

Instalacje centralnego ogrzewania w Polsce projektuje się zgodnie z normą PN-EN 12828, która określa wymagania dla systemów grzewczych w budynkach. Norma wymaga stosowania urządzeń zabezpieczających przed zanieczyszczeniami w obiegach, w których moc cieplna przekracza 50 kW, choć w praktyce separatory stosuje się również w mniejszych układach.

Dobór armatury na ciśnienie i temperaturę reguluje PN-EN 12516, a wymagania dotyczące materiałów uszczelniających PN-EN 1514. Separator kupiony od producenta, który deklaruje zgodność z tymi normami, przeszedł badania wytrzymałościowe przy ciśnieniu próbnym 1,5 raza wyższym od nominalnego.

Przy montażu w instalacji z kotłem gazowym obowiązują dodatkowo zapisy Rozporządzenia Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, szczególnie paragraf 132 dotyczący kotłowni gazowych.

Parametry techniczne popularnych typów separatorów

Kiedy NIE stosować danego typu separatora

Separatora powietrza unikaj w instalacjach otwartych z naczyniem wzbiorczym, bo nieustannie zasysane powietrze przesyciłoby komorę i otworzyło zawór bezpieczeństwa. Tam lepiej sprawdza się zwykły odpowietrznik na najwyższym punkcie.

Separatora magnetycznego bez magnesu nie montuj w układach z rurami z tworzywa sztucznego, bo tam po prostu nie ma skąd wziąć się opiłkom metali. To wyrzucone pieniądze i niepotrzebny punkt oporu hydraulicznego.

Filtra siatkowego skośnego nie używaj jako jedynego zabezpieczenia w instalacji z kotłem kondensacyjnym. Jego zdolność wychwytywania cząstek poniżej 200 μm jest zbyt niska, a wymiennik ze stali nierdzewnej jest drogi w wymianie.

Separatora 2 w 1 nie instaluj w instalacjach z kotłem na ekogroszek o mocy powyżej 30 kW. Kompaktowa komora nie nadąży z sedymentacją popiołu i drobinek węglowych, które w większych układach potrafią zablokować dolny zawór spustowy w ciągu jednego sezonu.

Kalkulator doboru separatora do instalacji CO

Źródła danych i norm

Norma PN-EN 12828:2005 Systemy ogrzewcze w budynkach. Projektowanie i obliczanie systemów centralnego ogrzewania wodnego. Polska strona normalizacyjna: www.pkn.pl

PN-EN 12516 Zawory. Wytrzymałość obudowy. Dostępna w zbiorach Polskiego Komitetu Normalizacyjnego.

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Tekst jednolity na stronie: www.isap.sejm.gov.pl

Karty techniczne i deklaracje zgodności producentów armatury grzewczej dostępne na stronach ich działów technicznych.
