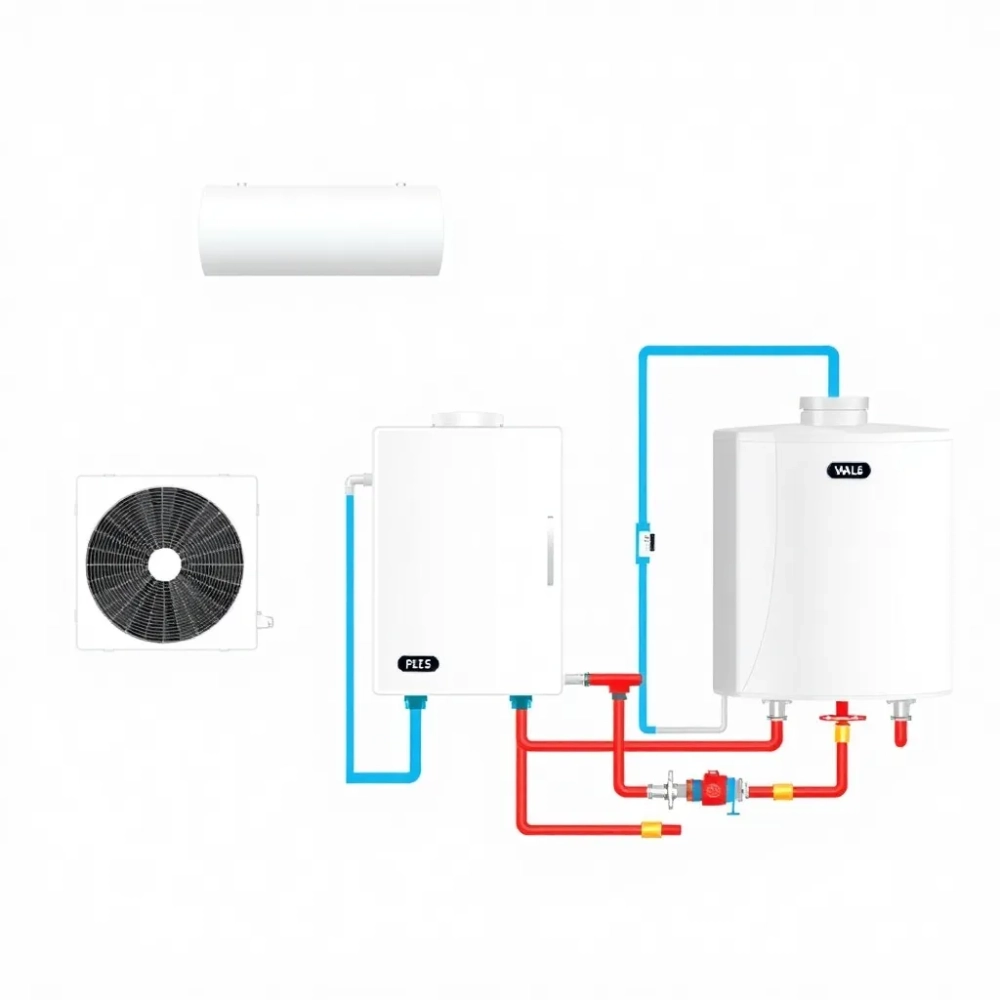

Schemat podłączenia pompy ciepła z kotłem stałym 2025
W dzisiejszych czasach, kiedy każdy rozsądny właściciel domu szuka sposobów na obniżenie rachunków za ogrzewanie, a jednocześnie dba o ekologię, pojawia się pytanie: jak połączyć tradycję z nowoczesnością? Odpowiedzią jest Schemat podłączenia pompy ciepła z kotłem na paliwo stałe. To inteligentne rozwiązanie hybrydowe, które pozwala czerpać korzyści z obu technologii, zapewniając komfort cieplny przy jednoczesnej optymalizacji kosztów.
Spis treści:
- Integracja pompy ciepła i kotła: priorytety grzewcze
- Automatyka i sterowanie w układzie hybrydowym Ogrzewanie i CWU
- Optymalizacja cyrkulacji CWU z pompą ciepła i kotłem
- Montaż i konserwacja hybrydowego systemu grzewczego
- Q&A
Zanim zagłębimy się w meandry techniczne, spójrzmy na szerszy obraz. Decyzja o połączeniu pompy ciepła z kotłem na paliwo stałe nie jest kaprysem, lecz przemyślaną strategią. Poniżej przedstawiono dane, które obrazują korzyści płynące z takiego duetu. To nie tylko kwestia oszczędności finansowych, ale także elastyczności i niezależności energetycznej.
| Aspekt | Kocioł na paliwo stałe | Pompa ciepła | Układ hybrydowy (kocioł + pompa ciepła) |
|---|---|---|---|
| Koszt instalacji początkowej (dom 150m²) | ~15 000 - 30 000 zł | ~30 000 - 60 000 zł | ~40 000 - 80 000 zł |
| Roczne koszty eksploatacji (średnia dla Polski) | ~4 000 - 8 000 zł (drewno, węgiel) | ~2 500 - 5 000 zł (prąd) | ~2 000 - 4 500 zł (prąd + paliwo, zmienne) |
| Emisja CO2 | Wysoka | Niska | Zależna od udziału źródeł, potencjalnie niska |
| Komfort użytkowania | Wymaga obsługi (dokładanie paliwa, czyszczenie) | Wysoki (bezobsługowy) | Wysoki, z opcją interwencji w razie potrzeby |
| Dostępność paliwa/energii | Zależna od dostaw | Zależna od sieci elektroenergetycznej | Duża niezależność dzięki dwóm źródłom |
Powyższe dane jasno pokazują, że choć początkowy koszt inwestycji w system hybrydowy może być wyższy, to w dłuższej perspektywie korzyści eksploatacyjne i środowiskowe są nie do przecenienia. To jak mieć dwa asy w rękawie – gdy jeden zawiedzie, drugi jest gotowy do akcji. Właśnie ta elastyczność i bezpieczeństwo sprawiają, że coraz więcej osób decyduje się na takie rozwiązanie.
Integracja pompy ciepła i kotła: priorytety grzewcze
Kiedy mówimy o integracji pompy ciepła i kotła na paliwo stałe, często pojawia się pytanie: co grzeje jako pierwsze? Właśnie w tym miejscu wkraczamy w świat inteligentnej automatyki i priorytetów grzewczych. Kwestia wyboru źródła ciepła to nie rzut monetą, a precyzyjnie zdefiniowany algorytm, który ma na celu maksymalizację efektywności i minimalizację kosztów. W modernizowanej kotłowni z kotłem na paliwo stałe, gdzie obok tradycyjnego źródła ciepła pojawia się nowoczesna pompa ciepła, kluczowe staje się ustalenie, które urządzenie ma przewodzić w procesie ogrzewania wody użytkowej i budynku.
Zobacz także: Pompa ciepła i kominek: schemat instalacji 2025
W typowym schemacie podłączenia pompy ciepła z kotłem na paliwo stałe, centralną rolę odgrywa zaawansowany sterownik. To on decyduje, kiedy uruchomić pompę ciepła, a kiedy "poprosić" o pomoc kocioł. Standardowo, sterownik posiada funkcję priorytetu grzania kotłem. Oznacza to, że w momencie pracy pompy ładującej zasobnik ciepłej wody z kotła na paliwo stałe, wszystkie inne elementy grzewcze – takie jak sama pompa ciepła czy ewentualna grzałka elektryczna – zostaną wyłączone. To swoisty "pakt o nieagresji" energetycznej: gdy kocioł jest w fazie intensywnego działania, inne źródła nie powinny mu przeszkadzać, a wręcz ustąpić pola.
Dlaczego taki priorytet? Przede wszystkim z uwagi na specyfikę pracy kotła na paliwo stałe. Kocioł ten, po rozpaleniu, potrzebuje czasu na osiągnięcie optymalnej temperatury i oddanie zgromadzonego ciepła. Jego sprawność jest najwyższa, gdy pracuje w sposób ciągły, bez zbędnych przerw. Dodatkowo, paliwo stałe, takie jak drewno czy węgiel, jest zazwyczaj tańsze w przeliczeniu na jednostkę energii niż energia elektryczna potrzebna do zasilania pompy ciepła. Ustawienie priorytetu na kocioł w momentach, gdy i tak jest on aktywny (np. podczas rozpalania wieczorem), pozwala efektywnie wykorzystać jego potencjał i zmniejszyć zużycie drogiej energii elektrycznej.
Z drugiej strony, pompa ciepła do wody użytkowej i ogrzewania budynku pełni rolę "cichego bohatera", który wchodzi do gry, gdy kocioł na paliwo stałe nie jest aktywny lub gdy jego praca nie jest ekonomicznie uzasadniona (np. poza sezonem grzewczym, w okresach przejściowych). To właśnie w takich sytuacjach układ z powietrzną pompą ciepła do wody użytkowej staje się niezastąpiony, zapewniając komfort bez konieczności angażowania się w proces palenia. Możliwość zrezygnowania z palenia w kotle poza sezonem grzewczym to olbrzymia zaleta pod kątem komfortu użytkowania, czystości i oszczędności czasu.
Zobacz także: Pompą ciepła: Grzejniki i Podłogówka Schematy 2025
Praktyczny przykład: wyobraźmy sobie mroźny zimowy wieczór. Rozpalamy w kominku (lub kotle na paliwo stałe), by cieszyć się ciepłem. W tym momencie, inteligentny sterownik, z uwagi na ustawiony priorytet, "mówi" pompie ciepła: "Ej, ja tu grzeję, ty odpocznij". Pompa ciepła czeka na swoją kolej. Ale co się dzieje, gdy po kilku godzinach ogień w kotle zaczyna wygasać, a temperatura w zasobniku ciepłej wody zaczyna spadać? Wtedy sterownik, niczym wytrawny dyrygent, daje sygnał pompie ciepła: "Teraz ty! Przygotuj ciepłą wodę do porannej herbaty!". Dzięki temu, system działa płynnie i efektywnie, zawsze wybierając optymalne w danej chwili źródło ciepła.
Kluczem do sukcesu jest odpowiednie zaprogramowanie sterownika. Przykład prawidłowego działania to utrzymanie minimalnej temperatury w zasobniku CWU przez pompę ciepła, a w momencie, gdy uruchamiamy kocioł stałopalny, następuje natychmiastowe przełączenie priorytetu na niego, co pozwala szybko dogrzać wodę do zadanej temperatury, wykorzystując tańsze źródło energii. Ważnym elementem jest również monitorowanie różnicy temperatur pomiędzy czujnikiem zamontowanym na rurze wyjścia z pieca a czujnikiem w zbiorniku na wysokości wężownicy, co jest decydującym parametrem o ładowaniu zbiornika. To umożliwia dynamiczne zarządzanie, zapobiegając wychłodzeniu wody w zbiorniku i optymalizując pracę obu urządzeń.
Automatyka i sterowanie w układzie hybrydowym Ogrzewanie i CWU
W dzisiejszych czasach, gdy mówimy o nowoczesnych systemach grzewczych, niemal natychmiast przychodzi nam na myśl automatyka i sterowanie. Nie inaczej jest w przypadku schematu podłączenia pompy ciepła z kotłem na paliwo stałe. To właśnie inteligentne zarządzanie sprawia, że cały system działa jak precyzyjny szwajcarski zegarek, minimalizując zużycie energii i maksymalizując komfort użytkowników. Pompa ciepła, w swojej istocie, jest urządzeniem bardzo elastycznym, a dzięki zaawansowanym sterownikom, jej możliwości stają się wręcz imponujące.
Nowoczesny sterownik pompy ciepła to prawdziwe centrum dowodzenia. Ma zazwyczaj szereg dodatkowych funkcji, które wykraczają poza podstawowe włączanie i wyłączanie urządzenia. Jedną z najbardziej docenianych funkcji automatyki jest możliwość sterowania pompą cyrkulacyjną ciepłej wody w sposób przerywany. Zamiast tradycyjnego rozwiązania, gdzie pompa obiegowa jest na stałe włączona do gniazdka, generując niepotrzebne zużycie energii i straty ciepła, inteligentny sterownik pozwala na uruchamianie cyrkulacji jedynie w ramach zadanego programu czasowego. To rozwiązanie pozwala zaoszczędzić dużo energii.
Pomyślmy o tym przez chwilę: w większości domów ciepła woda jest potrzebna tylko w określonych porach dnia – rano do kąpieli, w południe do szybkiego umycia rąk, wieczorem do zmywania naczyń. Czy jest sens, aby cyrkulacja działała przez całą dobę, pompując ciepłą wodę przez rury, która w międzyczasie oddaje ciepło do otoczenia? Absolutnie nie! Szacuje się, że cyrkulacja pracująca 24h/dobę zwiększa koszt przygotowania ciepłej wody o 30%, a w starej, rozbudowanej instalacji z rur metalicznych niezaizolowanych, może to być nawet więcej. Sterowanie czasowe pompy cyrkulacyjnej to jak inteligentne zarządzanie światłem w domu – włączamy je tylko wtedy, gdy jest potrzebne. Programy czasowe można dopasować do indywidualnego trybu życia domowników, na przykład uruchamiając cyrkulację na 15 minut przed pobudką domowników i ponownie w godzinach szczytu wieczornego.
Co więcej, wyrafinowane sterowniki do pompy ciepła, współpracujące z kotłem stałopalnym, posiadają również funkcję minimalnej temperatury zbiornika, chroniącą przed wychłodzeniem wody. To ważne zabezpieczenie, które gwarantuje, że nawet jeśli nikt nie korzystał z ciepłej wody przez dłuższy czas, jej temperatura w zasobniku nie spadnie poniżej ustalonego minimum, co zapobiega Legionelozie i zapewnia natychmiastowy dostęp do ciepłej wody bez długiego oczekiwania. Dodatkowo, funkcja ta jest nieoceniona w kontekście zasobnika ciepłej wody z kotła na paliwo stałe, gdzie stabilna temperatura jest kluczowa dla efektywności systemu.
W kontekście integracji z kotłem na paliwo stałe, sterownik pompy ciepła pełni także funkcję sterowania pompą ładującą zasobnik z kotła. W tym celu, jeden z czujników pompy ciepła trzeba umieścić bezpośrednio na wyjściu z pieca. Czujnik ten będzie pełnił podwójną rolę: z jednej strony chronił kocioł przed wykropleniem wilgoci w komorze spalania (czyli przed korozją, co jest zmorą wielu właścicieli kotłów stałopalnych), a z drugiej – pilnował minimalnej temperatury uruchomienia pompy ładującej. To eliminuje "zimne starty" i pozwala optymalnie wykorzystać ciepło wytwarzane przez kocioł, przekierowując je do zasobnika CWU.
Decydującym o ładowaniu zbiornika jest różnica temperatury pomiędzy czujnikiem zamontowanym na rurze wyjścia z pieca a czujnikiem w zbiorniku na wysokości wężownicy, która jest wykorzystana do ogrzewania. Oprócz tego, parametrem jest maksymalna temperatura, do której woda ma być ogrzana. To jak termostat w samochodzie – silnik działa, aż do osiągnięcia optymalnej temperatury. W tym przypadku, pompa ładująca działa, aż woda w zasobniku osiągnie zadaną wartość, a potem się wyłącza, oszczędzając energię. To rozwiązanie wymaga zamontowania w obiegu wody kotłowej dwóch trójników i pompy ładującej oraz połączenie ich do wężownicy. Atutem takiego zastosowania jest zastąpienie ręcznego sterowania pomiędzy ogrzewaniem budynku i wodą użytkową bezobsługową automatyką, co jest nieocenioną wygodą i realnym przykładem jak inteligentny system potrafi uprościć życie, gwarantując optymalne działanie i efektywność energetyczną.
Optymalizacja cyrkulacji CWU z pompą ciepła i kotłem
Optymalizacja cyrkulacji ciepłej wody użytkowej (CWU) w systemie hybrydowym, łączącym pompę ciepła i kocioł na paliwo stałe, to klucz do osiągnięcia maksymalnej efektywności energetycznej i komfortu użytkowania. Nie jest to jedynie "pstryknięcie wyłącznikiem", lecz zaawansowany proces, który wymaga precyzji i zrozumienia specyfiki obu źródeł ciepła. W kontekście schematu podłączenia pompy ciepła z kotłem na paliwo stałe, zadbanie o efektywną cyrkulację CWU to równie ważne, jak sama produkcja ciepła.
Fundamentalnym elementem optymalizacji jest programowanie czasowe cyrkulacji. Najczęściej dostosowuje się je do godzin, w których najczęściej korzystamy z wody. To proste, ale niezwykle skuteczne rozwiązanie. Zamiast utrzymywać sieć rur z gorącą wodą przez całą dobę, co generuje stałe straty ciepła i zużycie energii przez pompę cyrkulacyjną, system uruchamia cyrkulację jedynie wtedy, gdy jest to realnie potrzebne. W praktyce oznacza to, że ciepła woda jest dostępna niemal natychmiast po odkręceniu kranu, ale jednocześnie nie marnujemy energii na jej ciągłe pompowanie i odgrzewanie w nocy, gdy wszyscy śpią.
Przykładowy scenariusz: jeśli domownicy wstają o 6 rano, program cyrkulacji może być ustawiony tak, aby uruchomił się o 5:45 i działał do 7:00. Następnie wyłączy się i ponownie włączy na 30 minut przed powrotem dzieci ze szkoły i na godzinę w porze przygotowywania kolacji. Takie podejście, choć wymaga początkowej konfiguracji, potrafi przynieść znaczne oszczędności, widoczne w comiesięcznych rachunkach. To krok w stronę realnej niezależności energetycznej i minimalizacji strat.
Kolejnym aspektem optymalizacji jest inteligentne zarządzanie pompą kotła stałopalnego służącą do ładowania zasobnika ciepłej wody. Z punktu widzenia użytkowego, niezwykle przydatną funkcją jest sterowanie pompą ładującą zasobnik ciepłej wody z kotła na paliwo stałe. To przenosi komfort użytkowania na zupełnie nowy poziom. Niewielu właścicieli kotłów stałopalnych lubi biegać do kotłowni, aby ręcznie zmieniać nastawy zaworów, decydując, czy ciepło z kotła ma iść na ogrzewanie domu, czy na podgrzewanie wody w zasobniku. Automatyka robi to za nas.
Aby to działało, potrzebna jest pewna infrastruktura. W tym celu jeden z czujników pompy ciepła trzeba umieścić bezpośrednio na wyjściu z pieca. Ten czujnik pełni rolę "stróża", chroniąc kocioł przed wykropleniem wilgoci w komorze spalania – zjawiskiem, które prowadzi do korozji i skrócenia żywotności urządzenia. Co więcej, pilnuje on minimalnej temperatury uruchomienia pompy ładującej. Oznacza to, że obieg wody kotłowej w kierunku zasobnika CWU zostanie uruchomiony dopiero wtedy, gdy woda w kotle osiągnie odpowiednią temperaturę, co gwarantuje efektywne ładowanie zasobnika i zapobiega niepotrzebnemu ruchowi wody o zbyt niskiej temperaturze.
Decydującym o ładowaniu zbiornika jest różnica temperatury pomiędzy czujnikiem zamontowanym na rurze wyjścia z pieca a czujnikiem w zbiorniku na wysokości wężownicy, która jest wykorzystana do ogrzewania. Innymi słowy, system "widzi", kiedy kocioł jest wystarczająco gorący, aby efektywnie podgrzać wodę w zasobniku, i kiedy zasobnik potrzebuje dogrzania. Dodatkowym parametrem jest maksymalna temperatura, do której woda ma być ogrzana, np. 55-60°C. Kiedy ta temperatura zostanie osiągnięta, pompa ładująca wyłącza się, a sterownik może przestawić priorytet grzania kotłem z powrotem na ogrzewanie budynku, jeśli jest taka potrzeba.
Takie rozwiązanie wymaga zamontowania w obiegu wody kotłowej dwóch trójników i pompy ładującej oraz połączenie ich do wężownicy w zasobniku CWU. To stosunkowo niewielka ingerencja w istniejącą instalację, która jednak przynosi ogromne korzyści. Atutem takiego zastosowania jest zastąpienie ręcznego sterowania pomiędzy ogrzewaniem budynku i wodą użytkową bezobsługową automatyką. To nie tylko wygoda, ale także gwarancja, że system zawsze pracuje w najbardziej optymalny sposób, wykorzystując dostępne źródła energii w inteligentny i ekonomiczny sposób. To dowód na to, że nawet tradycyjny kocioł na paliwo stałe może stać się częścią nowoczesnego, wysokoefektywnego systemu grzewczego.
Montaż i konserwacja hybrydowego systemu grzewczego
Kiedy mówimy o zainstalowaniu hybrydowego systemu grzewczego, łączącego pompę ciepła z kotłem na paliwo stałe, wielu wyobraża sobie skomplikowany, chaotyczny labirynt rur i kabli. Nic bardziej mylnego. W tak zbudowanej instalacji, gdzie schemat podłączenia pompy ciepła z kotłem na paliwo stałe jest przestrzegany z inżynierską precyzją, kluczem do sukcesu jest nie tylko odpowiedni projekt, ale także staranny montaż i systematyczna konserwacja. To te dwa aspekty decydują o długowieczności, efektywności i bezproblemowej pracy całego systemu.
Montaż takiego układu zaczyna się od precyzyjnego oszacowania zapotrzebowania na ciepło i ciepłą wodę użytkową. Nie ma tu miejsca na przypadkowe wybory. Optymalny dobór mocy pompy ciepła oraz kotła na paliwo stałe jest fundamentem. Przewymiarowanie urządzeń prowadzi do nieefektywnej pracy i wyższych kosztów inwestycyjnych, natomiast niedowymiarowanie skutkuje brakiem komfortu i niedogrzanymi pomieszczeniami. Pompa ciepła do wody użytkowej (zwana również pompą ciepła do CWU) jest zazwyczaj instalowana w pobliżu zasobnika, aby zminimalizować straty ciepła na przesył, natomiast jednostka zewnętrzna pompy ciepła (w przypadku powietrznych pomp ciepła) powinna być umieszczona w miejscu zapewniającym swobodny przepływ powietrza i minimalny poziom hałasu.
Kolejnym etapem jest połączenie hydrauliczne obu źródeł ciepła z zasobnikiem CWU i instalacją grzewczą budynku. To właśnie tutaj kocioł stałopalny z zaworem czterodrogowym, mieszającym staje się kluczowym elementem. Zawór czterodrogowy umożliwia płynne sterowanie przepływem wody, zapewniając odpowiednią temperaturę wody na zasilaniu instalacji grzewczej i chroniąc kocioł przed zbyt niską temperaturą powrotu, co zapobiega korozji niskotemperaturowej. Instalator musi zadbać o prawidłowe średnice rur, odpowiednie izolacje, a także o prawidłowe rozmieszczenie czujników temperatury, które są mózgiem całego systemu sterowania.
Instalacja elektryczna i sterowania to kolejna warstwa złożoności. Wymaga ona podłączenia zasilania do pompy ciepła, pompy ładującej zasobnik, pomp obiegu grzewczego oraz czujników temperatury. Jest równie ważne, a nawet ważniejsze, prawidłowe połączenie wszystkich elementów ze sterownikiem centralnym. To on integruje pracę obu źródeł ciepła, decydując o ich priorytecie i optymalizując zużycie energii. Błędy w okablowaniu lub konfiguracji mogą prowadzić do nieprawidłowego działania systemu, a nawet do uszkodzenia urządzeń. Dlatego tak ważna jest praca wykwalifikowanych specjalistów, którzy są świadomi złożoności układu z powietrzną pompą ciepła do wody użytkowej.
Przejdźmy teraz do konserwacji. Nawet najlepiej zamontowany system wymaga regularnej troski. Konserwacja pompy ciepła obejmuje przede wszystkim okresowe przeglądy jednostki zewnętrznej (czyszczenie wymiennika, kontrola wentylatora), kontrolę poziomu czynnika chłodniczego (choć w nowoczesnych pompach to rzadziej występujący problem) oraz sprawdzenie parametrów pracy. Zazwyczaj zalecane są przeglądy co 1-2 lata, przeprowadzane przez autoryzowany serwis. Można porównać to do regularnego serwisowania samochodu – nie robimy tego, bo coś się psuje, ale po to, żeby zapobiec awariom.
W przypadku kotła na paliwo stałe, konserwacja jest bardziej intensywna. Obejmuje przede wszystkim regularne czyszczenie komory spalania, wymiennika ciepła i kanałów dymowych z sadzy i popiołu. Częstotliwość zależy od intensywności użytkowania i rodzaju paliwa (drewno wymaga częstszego czyszczenia niż pellet czy ekogroszek). Należy również sprawdzić stan uszczelek, drzwiczek, a także prawidłowe działanie zabezpieczeń i czujników. Okresowe przeglądy kominiarskie są obowiązkowe i kluczowe dla bezpieczeństwa. Zaniedbania w konserwacji kotła mogą prowadzić do spadku sprawności, zwiększonego zużycia paliwa oraz, co gorsza, do niebezpiecznych sytuacji, takich jak zagrożenie pożarowe czy zaczadzenie. Pamiętajmy, że inwestycja w przeglądy i czyszczenie to inwestycja w bezpieczeństwo i długotrwałe, ekonomiczne użytkowanie systemu grzewczego. Dbałość o ogrzewanie budynku i wodą użytkową to dbałość o własny komfort i portfel.
