Rodzaje pomp ciepła gruntowych: poziome i pionowe

Redakcja 2025-06-22 02:39 / Aktualizacja: 2026-03-13 09:58:28 | Udostępnij:

Wybierając pompę ciepła gruntową, stajesz przed dylematem, który może zaważyć na komforcie twojej rodziny przez dekady czy postawić na prostotę kolektorów poziomych rozłożonych płasko pod ziemią, sondy pionowe schodzące na dziesiątki metrów w głąb gruntu, czy może szukać optimum w efektywności i kosztach montażu. Temperatura gruntu na głębokości 1-2 metrów oscyluje stabilnie wokół 8-12°C, co czyni go niezawodnym źródłem energii dla ogrzewania domu, niezależnie od mrozów na powierzchni. W tym artykule rozłożymy na czynniki pierwsze te dwa główne rodzaje wymienników gruntowych, ich montaż, wskaźnik COP gwarantujący oszczędności oraz współpracę z systemami podłogowymi, byś mógł podjąć świadomą decyzję bez żalu za stracone tysiące złotych.

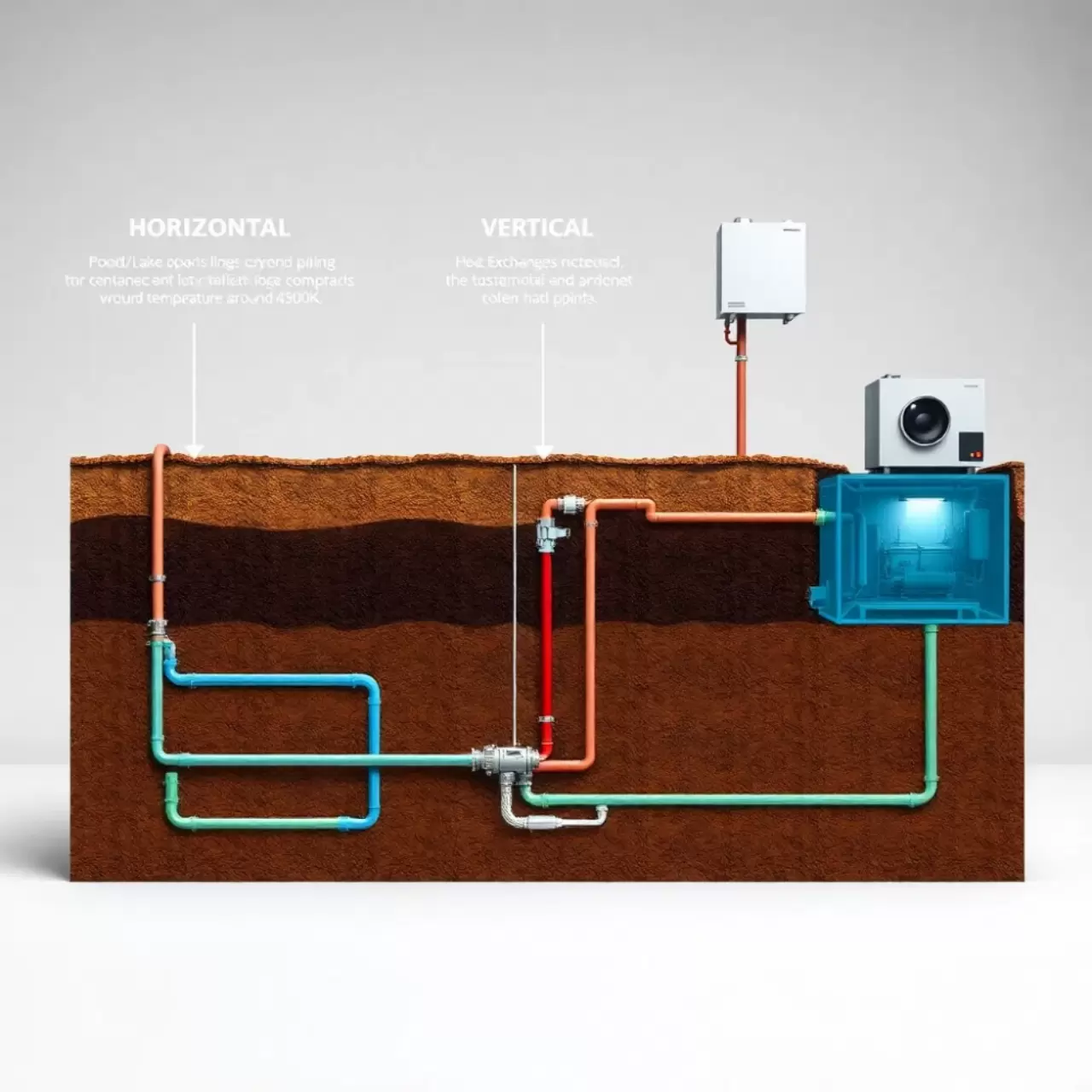

Rodzaje pomp ciepła gruntowych

Pompy ciepła gruntowe z kolektorami poziomymi

Pompy ciepła gruntowe z kolektorami poziomymi czerpią energię z gruntu poprzez sieć rur ułożonych płasko na głębokości 1-2 metrów, co zapewnia stały dopływ ciepła dzięki niezmiennej temperaturze podłoża. Ten rodzaj wymiennika gruntowego sprawdza się w domach na dużych działkach, gdzie powierzchnia gruntu jest co najmniej 1,5-2 razy większa od powierzchni budynku. Rury z polietylenu o wysokiej gęstości układane są w pętle lub meandry, wypełnione glikolem, który pobiera ciepło i przekazuje je do pompy. Montaż jest relatywnie prosty, co obniża koszty początkowe w porównaniu do głębszych rozwiązań. Efektywność takiego systemu rośnie w regionach o umiarkowanym klimacie, gdzie grunt szybko regeneruje się termicznie.

Kolektory poziome wymagają dokładnego zaprojektowania, uwzględniając rodzaj gleby i poziom wód gruntowych, by uniknąć zamarzania glikolu w mroźne zimy. W gliniastych gruntach o wysokiej przewodności cieplnej wydajność jest wyższa niż w piaszczystych, co pozwala na mniejszą powierzchnię kolektora. Pompa ciepła z takim źródłem dolnym osiąga COP na poziomie 4-5, co oznacza, że na 1 kW energii elektrycznej produkuje 4-5 kW ciepła. System ten idealnie pasuje do niskotemperaturowego ogrzewania, minimalizując straty. Wielu właścicieli domów chwali sobie brak hałasu i niezawodność przez lata eksploatacji.

Zalety kolektorów poziomych obejmują niskie koszty eksploatacji i prostotę konserwacji, ale wymagają cierpliwości podczas sezonu montażowego. Wiosną lub jesienią, gdy grunt jest miękki, prace idą sprawnie bez ryzyka uszkodzeń roślinności. Ten wariant gruntowej pompy ciepła staje się popularny wśród budujących domy jednorodzinne na obrzeżach miast, gdzie przestrzeń nie jest problemem. Integracja z buforem ciepła zwiększa stabilność pracy instalacji grzewczej. Wybór ten przynosi ulgę w postaci przewidywalnych rachunków za ogrzewanie.

Może Cię zainteresować też ten artykuł Rodzaje sprężarek w pompach ciepła

Pompy ciepła gruntowe z sondami pionowymi

Pompy ciepła gruntowe z sondami pionowymi wykorzystują głębokie odwierty sięgające 50-150 metrów, gdzie rury w kształcie litery U zanurzone w wodzie bentonitowej pobierają ciepło z najstabilniejszych warstw gruntu. Ten typ wymiennika jest wyborem dla działek o ograniczonej powierzchni, gdzie kolektory poziome nie zmieszczą się bez poświęcania ogrodu. Sondy pionowe zapewniają wyższą efektywność w zimnym klimacie, bo temperatura na dużych głębokościach rzadko spada poniżej 10°C. Koszt wierceń jest wyższy, ale kompaktowość instalacji rekompensuje to oszczędnością miejsca. System ten współpracuje z pompami o mocy do kilkudziesięciu kW dla większych budynków.

Konstrukcja sondy pionowej składa się z dwóch rur PE-HD połączonych na dole głowicą, co zapobiega mieszaniu strumieni w obiegu glikolowym. Głębokość odwiertu dobiera się indywidualnie, zależnie od zapotrzebowania na energię średnio 20-30 metrów na 1 kW mocy pompy. W gruntach skalistych prace wymagają specjalistycznych wiertnic, co wydłuża czas, ale zwiększa trwałość na 50 lat i więcej. Efektywność COP przekracza 4,5 nawet przy temperaturach zewnętrznych poniżej zera. Właściciele małych posesji odczuwają ulgę, widząc, jak ich ogród pozostaje nienaruszony.

Sondy pionowe minimalizują wpływ na krajobraz, co jest kluczowe w gęstej zabudowie podmiejskiej. Wymagają jednak wstępnej analizy geologicznej, by uniknąć napotkania wód gruntowych czy skał blokujących wiertło. Ten rodzaj pompy gruntowej integruje się z systemami chłodzącymi latem, podnosząc wszechstronność instalacji. W porównaniu do kolektorów poziomych, sondy oferują większą niezależność od warunków pogodowych. Inwestycja ta budzi początkowy niepokój kosztami, ale szybko przechodzi w satysfakcję z niskich opłat za energię.

Sprawdź Rodzaje pomp ciepła

Nowoczesne sondy pionowe wyposażone są w innowacyjne powłoki poprawiające transfer ciepła, co podnosi wydajność o 10-15%. W 2026 roku technologie wiercenia stały się precyzyjniejsze, skracając czas prac nawet o połowę. Ekspert z branży grzewczej podkreśla: „Sondy pionowe to przyszłość dla urbanistycznych posesji, gdzie każdy metr gruntu ma wartość”. Ten wariant gruntowej pompy ciepła zdobywa uznanie za niezawodność w ekstremalnych warunkach.

Montaż kolektorów poziomych pomp gruntowych

Montaż kolektorów poziomych pomp gruntowych zaczyna się od projektu uwzględniającego powierzchnię działki i zapotrzebowanie cieplne budynku, co pozwala uniknąć błędów kosztujących czas i pieniądze. Wykop na głębokość 1,2-1,8 metra musi być równomierny, by rury leżały stabilnie bez naprężeń. Pracownicy układają pętle rur w rozstawie 0,6-1 metra, łącząc je manifoldem rozdzielczym. Zasypanie wykopu piaskiem i ziemią regeneruje grunt termicznie po kilku tygodniach. Proces ten trwa zwykle 3-7 dni dla domu 150 m².

Przed montażem sprawdza się poziom wód gruntowych i rodzaj gleby, by dobrać stężenie glikolu zapobiegające zamarzaniu. Lista kluczowych kroków obejmuje:

Powiązany temat Rodzaje pomp ciepła powietrznych

  • Analizę geotechniczną gruntu.
  • Wykop mechaniczny lub ręczny.
  • Ułożenie i połączenie rur kolektorowych.
  • Test szczelności obiegu glikolowego.
  • Zasypanie i rekultywacja terenu.

Taki montaż jest sezonowy, najlepiej wiosną lub jesienią, gdy ziemia nie jest zamarznięta ani zbyt sucha. Koszty prac ziemnych są niższe niż przy odwiertach, co uspokaja budżet inwestora. Po podłączeniu do pompy ciepła system testuje się przez dobę, monitorując parametry. Ulga przychodzi, gdy instalacja rusza bez awarii, obiecując lata bezobsługowej pracy.

Potencjalne wyzwania podczas montażu

W miejscach o wysokim poziomie wód gruntowych stosuje się dodatkowe drenaże, by chronić kolektory. Kamieniste podłoże spowalnia wykopy, wymagając ręcznej obróbki. Mimo to, 90% instalacji poziomy kończy się sukcesem bez komplikacji. Doświadczeni instalatorzy minimalizują ryzyko, stosując symulacje komputerowe rozkładu ciepła.

Montaż sond pionowych pomp gruntowych

Montaż sond pionowych pomp gruntowych wymaga specjalistycznej wiertnicy kierunkowej, która schodzi na żądaną głębokość bez dużych wykopów powierzchniowych. Pierwszy etap to wiercenie otworu o średnicy 15-20 cm, wypełniane następnie zawiesiną bentonitową dla stabilizacji i lepszego przewodzenia ciepła. Rura w kształcie U opuszczana jest do studni, a górny manifold łączy sondy w obieg. Całość uszczelnia się betonem lub bentonitem, zapobiegając wyciekom. Dla typowego domu prace trwają 1-2 tygodnie.

Analiza geologiczna jest obowiązkowa, określając głębokość i liczbę sond zwykle 1-2 na 10 kW mocy. Lista etapów montażu:

  • Badanie gruntu sondami geofizycznymi.
  • Wiercenie otworów pionowych.
  • Opuszczenie i połączenie sond U.
  • Wypełnienie otworu i test hydrauliczny.
  • Podłączenie do jednostki pompy ciepła.

Wiertnice horyzontalne pozwalają na sondy pod istniejącymi budynkami, co jest ratunkiem dla ciasnych posesji. Koszty wierceń zależą od terenu w skałach rosną o 30%. Po montażu system kalibruje się, optymalizując przepływ glikolu. Początkowy stres inwestora mija, gdy widzi minimalne ślady na działce.

Innowacje z 2026 roku, jak sondy z grafenem, poprawiają efektywność transferu ciepła. Ekspert branżowy mówi: „Montaż pionowy to precyzja inżynierii, gwarantująca 50 lat bezawaryjnej pracy”. Ten proces, choć zaawansowany, otwiera drzwi do ekologicznego ogrzewania wszędzie.

Efektywność pomp ciepła gruntowych COP

Efektywność pomp ciepła gruntowych mierzy współczynnik COP, czyli stosunek wyprodukowanego ciepła do zużytej energii elektrycznej, osiągający 4-5 w warunkach gruntowych. Stała temperatura źródła dolnego na poziomie 8-12°C zapewnia pracę niezależnie od pogody, w przeciwieństwie do pomp powietrznych tracących wydajność poniżej zera. Dla kolektorów poziomych COP wynosi średnio 4,2, a dla sond pionowych 4,7, co przekłada się na oszczędności rzędu 60-70% w porównaniu do kotłów gazowych. Ten wskaźnik rośnie przy niskich temperaturach wody grzewczej, poniżej 40°C.

COP zależy od różnicy temperatur między źródłem dolnym a górnym obiegiem im mniejsza, tym wyższa efektywność. W gruntowych pompach ciepła ta delta jest minimalna dzięki stabilnemu źródłu. Testy laboratoryjne potwierdzają, że po roku eksploatacji realny COP utrzymuje się na poziomie 4,0. Integracja z regulatorami pogodowymi podnosi go o 0,5. Właściciele odczuwają ulgę patrząc na rachunki spadające o połowę.

Porównanie efektywności różnych pomp ciepła gruntowych ilustruje poniższy wykres.

Dane z pomiarów polowych pokazują, że gruntowe pompy ciepła przewyższają alternatywy o 30-50% w efektywności sezonowej. To czyni je liderem w transformacji energetycznej domów.

Współpraca pomp gruntowych z podłogówką

Pompy gruntowe ciepła idealnie współpracują z ogrzewaniem podłogowym, które wymaga wody o temperaturze 30-40°C, co maksymalizuje COP na poziomie 5,0. Niskotemperaturowy obieg podłogówki minimalizuje straty ciepła w rurociągach, a stabilne źródło gruntowe zapewnia równomierne ogrzewanie bez wahań. Instalacja obejmuje rozdzielacze i pętle w wylewce betonowej, z pompą obiegową sterowaną inwerterem. Ten duet redukuje zużycie energii o 20% w porównaniu do grzejników. Mieszkańcy chwalą komfort bosych stóp przez całą zimę.

Projekt podłogówki musi uwzględniać moc pompy gruntowej, by uniknąć przegrzania gruntu. Lista korzyści współpracy:

  • Równomierne rozprowadzenie ciepła bez kurzu.
  • Oszczędność energii dzięki niskim temperaturom.
  • Możliwość chłodzenia pasywnego latem.
  • Integracja z rekuperacją dla pełnego systemu.

W domach z podłogówką gruntowa pompa ciepła osiąga sezonowy COP 4,5, co skraca zwrot inwestycji. Regulator pokojowy utrzymuje stałą temperaturę, zapobiegając przegrzaniu. Ten system budzi poczucie bezpieczeństwa termicznego dla rodziny.

Aktywne chłodzenie z pompą gruntową odwraca obieg latem, obniżając temperaturę o 4-6°C bez klimatyzatorów. W 2026 roku hybrydowe sterowniki AI optymalizują pracę, oszczędzając kolejne 10%. To kompleksowe rozwiązanie dla nowoczesnych domów.

Koszty pomp ciepła gruntowych i zwrot inwestycji

Koszty pomp ciepła gruntowych wahają się od 40-60 tys. zł dla kolektorów poziomych do 60-100 tys. zł dla sond pionowych w domu 150 m², obejmując urządzenie, wymiennik i montaż. Dotacje z programów jak „Czyste Powietrze” pokrywają do 50%, skracając okres zwrotu do 5-8 lat przy oszczędnościach 4-6 tys. zł rocznie. Niskie koszty eksploatacji, poniżej 2 tys. zł/rok, rekompensują wyższą cenę wejściową. Porównanie kosztów wizualizuje wykres poniżej.

Dla kolektorów poziomych dominują koszty wykopów, ok. 20% budżetu, podczas gdy sondy to głównie wiercenia 40%. Serwis roczny to 500-1000 zł, minimalny w porównaniu do gazu. Inwestorzy odzyskują nakłady szybciej w dużych domach o wysokim zapotrzebowaniu. Ulga finansowa przychodzi z pierwszymi niskimi rachunkami.

Czynniki wpływające na koszty obejmują moc pompy, średnio 10-15 kW dla 150 m², i warunki gruntowe. W piaskach montaż tanieje o 15%. Z doświadczeń instalatorów, zwrot przyspiesza przy cenach energii powyżej 0,8 zł/kWh. Ten wybór to inwestycja w przyszłość bez obaw o wahania cen paliw.

Hybrydowe systemy z PV skracają zwrot do 4 lat, łącząc gruntową pompę z panelami. W 2026 roku rosnące dotacje czynią je dostępnymi szerzej. Właściciele dzielą się testimonialami: „Po 3 latach rachunki spadły o 70%, warto było”.

Pytania i odpowiedzi: Rodzaje pomp ciepła gruntowych

  • Jakie są główne rodzaje pomp ciepła gruntowych?

    Pompy ciepła gruntowe dzielą się przede wszystkim na dwie odmiany w zależności od typu wymiennika gruntowego: z kolektorami poziomymi i sondami pionowymi. Kolektory poziome to rury ułożone płasko na głębokości 1-2 m, natomiast sondy pionowe to głębinowe odwierty na 50-150 m z rurami w kształcie litery U.

  • Czym różnią się kolektory poziome od sond pionowych?

    Kolektory poziome wymagają dużej powierzchni działki (1,5-2 razy większej niż powierzchnia domu), są prostsze i tańsze w montażu (wykop, ułożenie rur w pętle, zasypanie), ale prace wykonuje się sezonowo. Sondy pionowe nadają się do małych działek, lecz są droższe ze względu na specjalistyczne wiercenie, oferując kompaktową instalację bez dużych wykopów.

  • Jakie są zalety pomp ciepła gruntowych z wymiennikami gruntowymi?

    Dzięki stabilnej temperaturze gruntu (8-12°C na głębokości 1-2 m) pompy gruntowe osiągają wysoką efektywność (COP 4-5), niezależną od pogody. Współpracują z niskotemperaturowymi systemami jak podłogówka, zapewniając oszczędności energetyczne i zwrot inwestycji po 5-8 latach, wspomagany dotacjami.

  • Od czego zależy wybór rodzaju pompy ciepła gruntowej?

    Wybór zależy od powierzchni działki, budżetu i warunków geologicznych. Kolektory poziome (koszt 40-60 tys. zł dla domu 150 m²) dla dużych posesji, sondy pionowe (60-100 tys. zł) dla ograniczonych terenów. Zalecana analiza gruntu przed montażem.
