Protokół odbioru montażu pompy ciepła: wzór i kroki

Stoisz przed finalnym odbiorem pompy ciepła, serce bije szybciej, bo od tego zależy dotacja na OZE jeden podpis i masz pewność, że instalacja działa bez zarzutu. Ten protokół to nie formalność, lecz klucz do uniknięcia ukrytych usterek, które później kosztują fortunę w naprawach. Przejdziemy przez weryfikację dostawy, inspekcję montażu, testy szczelności i pomiary operacyjne, byś sam mógł sprawdzić każdy szczegół i spać spokojnie.

• Weryfikacja kompletności dostawy pompy ciepła
• Inspekcja montażu jednostek pompy ciepła
• Test szczelności układu chłodniczego pompy
• Pomiar parametrów elektrycznych pompy ciepła
• Uruchomienie i kalibracja systemu pompy ciepła
• Pomiary operacyjne COP i hałasu pompy
• Weryfikacja automatyki w odbiorze pompy ciepła
• Pytania i odpowiedzi: Protokół odbioru montażu pompy ciepła

Weryfikacja kompletności dostawy pompy ciepła

Sprawdź najpierw opakowania pod kątem uszkodzeń mechanicznych, bo nawet drobne pęknięcia mogą sygnalizować problemy z komponentami. Otwórz je ostrożnie i zweryfikuj obecność wszystkich elementów: jednostki zewnętrznej, wewnętrznej, sterownika oraz akcesoriów jak zawory i czujniki. Porównaj z listą z oferty handlowej i instrukcją montażu producenta. Brak czegokolwiek blokuje odbiór lepiej zgłosić braki od razu. Dokumentacja techniczna, w tym deklaracja zgodności CE, musi być kompletna i aktualna.

Użyj poniższej listy kontrolnej, by nic nie umknęło:

• Jednostka zewnętrzna z etykietą znamionową
• Jednostka wewnętrzna z armaturą hydrauliczną
• Przewody freonowe i elektryczne
• Środki smarowe i czynnik chłodniczy (jeśli w zestawie)
• Instrukcja obsługi w języku polskim

To podstawa zgodności z normą PN-EN 378, wymaganej w programach dotacyjnych.

Polecamy Protokół odbioru pompy ciepła Panasonic

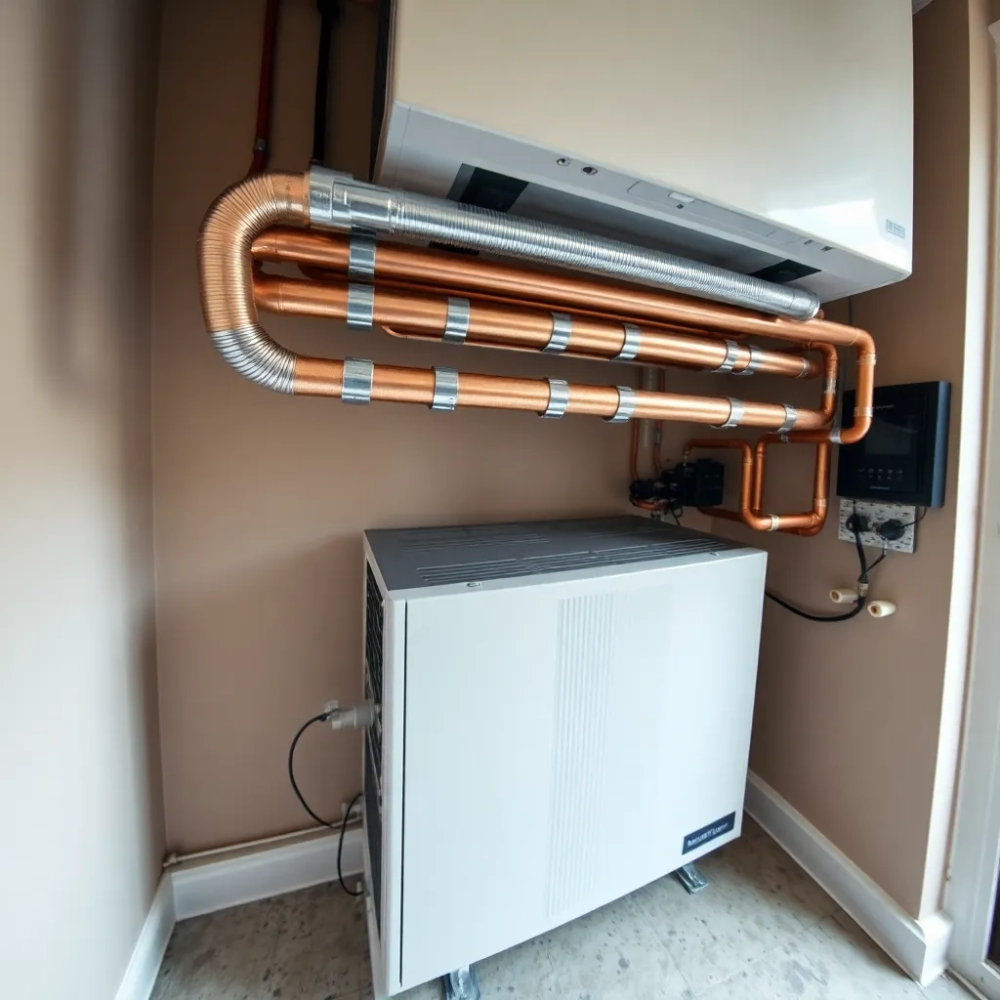

Inspekcja montażu jednostek pompy ciepła

Ocena wizualna zaczyna się od pozycji jednostki zewnętrznej musi stać na stabilnym fundamencie, z zachowaniem 50 cm odstępu od ścian dla wentylacji. Jednostka wewnętrzna powinna być zamocowana poziomo, bez naprężeń na rurach miedzianych. Sprawdź połączenia śrubowe na luz i korozję. Dostęp do filtrów i zaworów musi być swobodny, co ułatwia serwisy. Brak tych detali grozi awariami w pierwszym sezonie.

Podstawowe kryteria montażu

• Odstępy wentylacyjne: min. 30 cm z boków
• Ukośność podstawy: < 2°
• Izolacja rur: grubość min. 10 mm

Zrób zdjęcia przed i po to załącznik do protokołu, dający ulgę przy sporach.

Test szczelności układu chłodniczego pompy

Napełnij układ azotem suchym do ciśnienia 30-40 bar, zgodnie z PN-EN 378-2, i utrzymaj przez 24 godziny. Monitoruj spadek ciśnienia nie więcej niż 1 bar oznacza szczelność. Użyj manometrów cyfrowych dla precyzji. Po teście odpowietrz układ i sprawdź połączenia lutowane pod kątem mikro-nieszczelności. To chroni przed utratą czynnika R32 lub R410A, co disqualifikuje z dotacji.

Podobny artykuł Protokół szczelności pompy ciepła

Schemat testu w tabeli:

Pozytywny wynik to ulga instalacja gotowa na eksploatację.

Pomiar parametrów elektrycznych pompy ciepła

Użyj multimetr do rezystancji izolacji powyżej 1 MΩ przy 500 V DC to norma. Sprawdź ciągłość przewodów fazowych i neutralnych, bez zwarć. Podłącz do zasilania i zmierz prąd rozruchowy, nie przekraczający 1,5 raza znamionowego. Zabezpieczenia różnicowe muszą reagować poniżej 30 mA. Te dane wpisujesz w protokół z datą i podpisem elektryka.

Może Cię zainteresować też ten artykuł Protokół odbioru pompy ciepła wzór

• Napięcie: 230/400 V ±10%
• Rezystancja uziemienia: < 0,5 Ω
• Prąd jałowy: zgodny z tabliczką

Uruchomienie i kalibracja systemu pompy ciepła

Odpowietrz hydraulikę ciepłą wodą z glikolem, unikając pęcherzy powietrza. Uruchom sterownik w trybie testowym, kalibrując sondy temperatury. Przetestuj grzanie do 55°C na obiegu. Monitoruj błędy na wyświetlaczu zresetuj po korekcie. To moment, gdy system ożywa bez szarpnięć.

Kalibracja trwa 30-60 min, z zapisem parametrów bazowych.

Pomiary operacyjne COP i hałasu pompy

COP oblicz jako stosunek mocy grzewczej do pobieranej celuj w 4,0 przy B0/W35. Zmierz hałas sonometrem: poniżej 55 dB(A) w 1 m. Temperatura skraplania 30-45°C, parowania -5 do 5°C. Te wartości potwierdzają efektywność zgodną z etykietą ErP.

Przykładowe wartości referencyjne:

• COP: 4,2-5,0 (A+++)
• Hałas: 48-52 dB(A)
• Przepływ: 0,5-2 m³/h

Weryfikacja automatyki w odbiorze pompy ciepła

Sprawdź działanie zaworów mieszających i bypassowych pod obciążeniem. Czujniki NTC muszą pokazywać różnicę <1°C. Zabezpieczenia termiczne odcinają przy 60°C. Komunikacja Modbus z BMS test pingiem. Wpisz usterki, jeśli jakieś, i zbierz podpisy: inwestor, instalator, projektant.

Przykładowy wzór protokołu w sekcji podpisów:

Szkolenie użytkownika kończy odbiór plan przeglądów co 12 miesięcy zapewnia trwałość.

Pytania i odpowiedzi: Protokół odbioru montażu pompy ciepła

• Co to jest protokół odbioru montażu pompy ciepła?

  Protokół odbioru to obowiązkowy dokument potwierdzający zgodność montażu pompy ciepła z normami PN-EN 378 oraz wymogami producenta. Służy do weryfikacji poprawności instalacji, szczególnie w ramach programów dotacyjnych na OZE, i zawiera dane inwestora, opis urządzenia, datę oraz podpisy stron.

• Jakie elementy obejmuje wstępna kontrola i wizualna inspekcja?

  Wstępna kontrola weryfikuje kompletność dostawy, dokumentację techniczną i zgodność z projektem. Wizualna inspekcja sprawdza pozycjonowanie jednostek zewnętrznej i wewnętrznej, brak uszkodzeń, dostęp do elementów serwisowych oraz prawidłowe podłączenia.

• Jakie kluczowe pomiary i testy wykonuje się podczas odbioru?

  Test szczelności układu pod ciśnieniem azotem (30-40 bar dla freonu), pomiary elektryczne (rezystancja izolacji >1 MΩ, ciągłość przewodów), parametry operacyjne (temperatura czynnika, ciśnienie, COP, hałas <55 dB(A)) oraz weryfikacja automatyki (zawory, czujniki, zabezpieczenia).

• Jak kończy się protokół odbioru i co robić po podpisaniu?

  Protokół zawiera wpis usterek (jeśli występują), podpisy stron i załączniki (zdjęcia, protokoły pomiarów). Po odbiorze zalecane jest szkolenie użytkownika oraz plan przeglądów co 12 miesięcy.
