Schemat kotłowni z pompą ciepła: 4 warianty i wymiary 2026
Źle dobrany bufor potrafi podnieść rachunek za prąd nawet o 30%, a brak filtru magnetycznego w obiegu skraca żywotność sprężarki o kilka sezonów. Projekt kotłowni z pompą ciepła wymaga czegoś więcej niż listy urządzeń. Potrzebny jest schemat, który uwzględnia fizykę procesu, wymogi norm i realne warunki domu. Poniżej konkretne rozwiązania: cztery warianty instalacji, tabela porównawcza, wymiary pomieszczenia, przekroje kabli i aktualne kwoty dofinansowań.
- Schemat hydrauliczny kotłowni z pompą ciepła i dobór elementów
- Wymiary i kubatura kotłowni na pompę ciepła (R32, R410A)
- Schemat elektryczny pompy ciepła oraz zabezpieczenia
- Ogrzewanie podłogowe czy grzejniki z pompą ciepła: COP i koszty
- Sterownik, bufor i zasobnik ciepłej wody: kiedy stosować
- Koszt kotłowni z pompą ciepła 2026 i dostępne dofinansowania

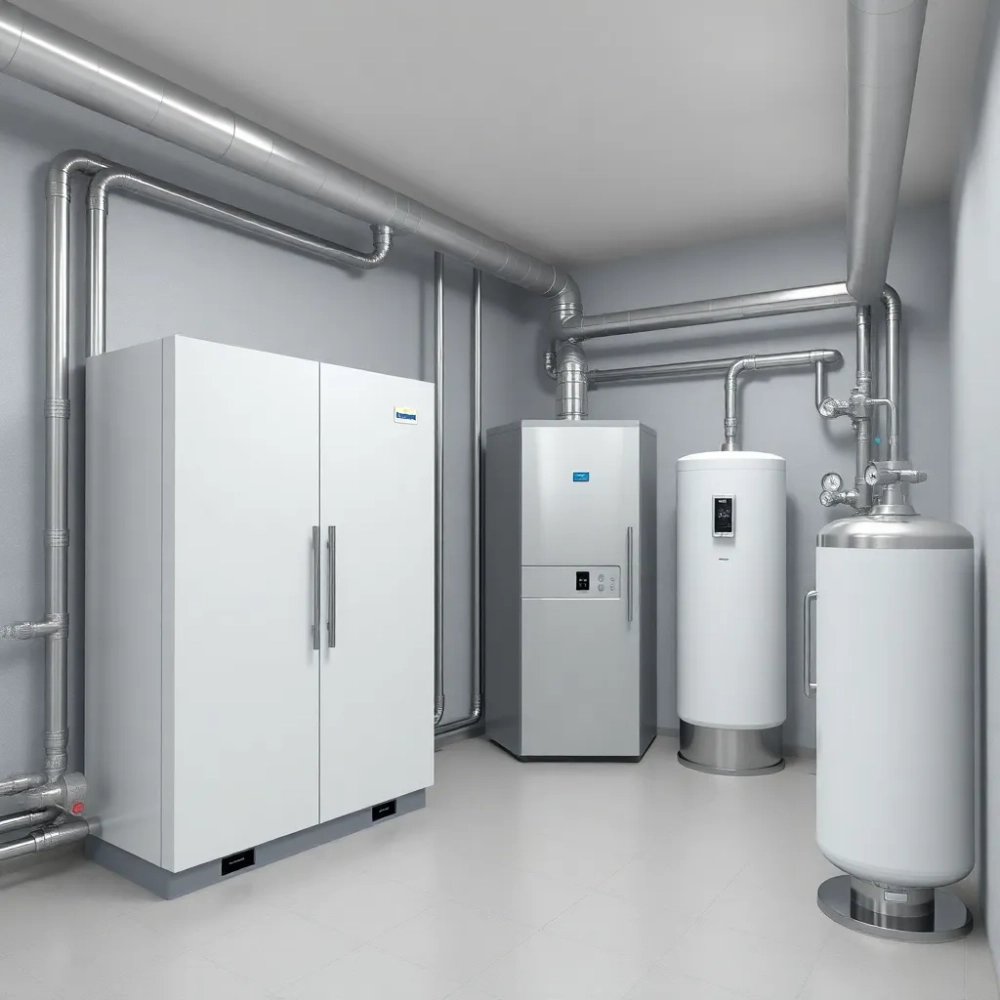

Schemat hydrauliczny kotłowni z pompą ciepła i dobór elementów
Schemat hydrauliczny pokazuje, jak płynie czynnik grzewczy między pompą, buforem, zasobnikiem ciepłej wody i odbiornikami. Bez niego projekt kotłowni z pompą ciepła sprowadza się do zgadywania, a każdy producent sprzedaje inny układ. Najpierw warto rozróżnić dwa typy rysunków: hydrauliczny obrazuje przepływy wody i glikolu, elektryczny zabezpieczenia, listwy sterujące oraz połączenia z fotowoltaiką.

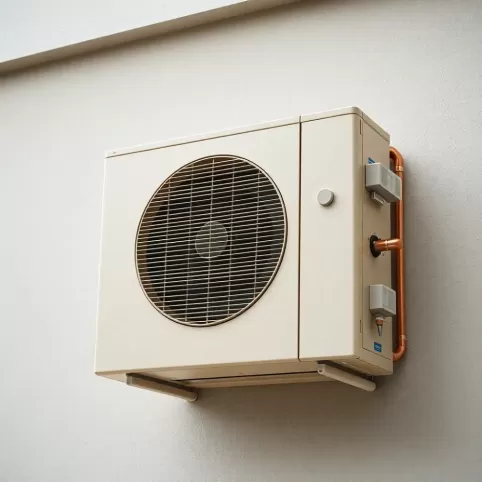

Cztery najczęściej spotykane warianty różnią się budową jednostki zewnętrznej, źródłem dolnego źródła i logiką pracy sprężarki. Split powietrze-woda rozdziela parownik na część zewnętrzną i skraplacz w budynku, dzięki czemu unika problemów z zamarzaniem w obiegu wodnym. Monoblok integruje cały obieg chłodniczy w jednej obudowie na zewnątrz, a do domu wchodzi wyłącznie woda. Kaskada łączy kilka mniejszych pomp, by pokryć duże zapotrzebowanie na ciepło. Wariant basenowy kieruje część mocy na podgrzewanie wody w niecce, pozostawiając resztę na kaloryfery i podłogówkę.
| Kryterium | Monoblok | Split |
|---|---|---|
| Czynnik chłodniczy | zamknięty w jednostce zewnętrznej | w obiegu między jednostkami |
| F-gazy (R32 / R410A) | obsługa tylko na zewnątrz | certyfikat F-gaz wymagany przy montażu |
| Odporność na mróz | wymaga glikolu w obiegu zewnętrznym | woda w obiegu wewnętrznym, brak ryzyka |
| Koszt zestawu (8-12 kW) | ok. 35 000-55 000 zł | ok. 45 000-70 000 zł |
| Sprawność COP przy A7/W35 | 3,1-3,8 | 3,3-4,1 |
| Serwis pogwarancyjny | prostszy, dostęp z zewnątrz | wymaga autoryzowanego instalatora |
| Montaż | 1 dzień roboczy | 2 dni, trasy chłodnicze do lutowania |
| Poziom hałasu | 36-48 dB(A) w odległości 3 m | 32-42 dB(A), cichsza jednostka zewnętrzna |
Samodzielne podłączenie obiegu chłodniczego w split grozi utratą gwarancji i obowiązek posiadania certyfikatu F-gaz (Rozporządzenie UE 517/2014).
Strzałki na schemacie oznaczają kierunek przepływu, a symbole trójkątów z literą V to zawory. Trójdrogowy VZC lub VZD kieruje wodę albo do bufora centralnego ogrzewania, albo do wężownicy zasobnika c.w.u. Pompy obiegowe dobiera się na podstawie oporów instalacji, zwykle 6/8 m słupa wody dla domu 150 m². Filtr magnetyczny chroni sprężarkę przed opiłkami żeliwa, które oderwały się od starych grzejników. Automatyczny odpowietrznik w najwyższym punkcie usuwa mikropęcherzyki, które obniżają efektywność wymiennika.
W małych kotłowniach sprawdza się zbiornik kombinowany 2w1, łączący bufor 60-80 l i zasobnik c.w.u. 200 l w jednej obudowie. Taki układ skraca trasy hydrauliczne i mieści się w pomieszczeniu o kubaturze 12 m³, co przyspiesza montaż z trzech dni do jednego.
Wymiary i kubatura kotłowni na pompę ciepła (R32, R410A)
Norma PN-EN 378 wymaga co najmniej 2 m³ pomieszczenia na każdy kilogram czynnika chłodniczego w splitach. Dla R410A w ilości 2,5 kg daje to 5 m³, a dla R32 (1,2 kg) wystarczy 2,4 m³. W praktyce oznacza to, że split z R32 potrzebuje kotłowni o wymiarach już od 1,5 × 1,8 m przy standardowej wysokości 2,5 m. Monoblok nie stawia takiego wymogu, bo cały czynnik pozostaje na zewnątrz.
| Typ urządzenia | Moc grzewcza | Min. wymiary kotłowni (dł. × szer. × wys.) | Kubatura |
|---|---|---|---|
| Monoblok powietrze-woda | 8 kW | 1,4 × 1,5 × 2,2 m | 4,6 m³ |
| Split R32 | 9 kW | 1,6 × 1,8 × 2,4 m | 6,9 m³ |
| Split R410A | 12 kW | 1,8 × 2,0 × 2,5 m | 9 m³ |
| Kaskada 2 × 9 kW | 18 kW | 2,5 × 2,2 × 2,5 m | 13,75 m³ |
Temperatura w kotłowni powinna mieścić się w przedziale 0-35°C, optymalnie 15-25°C, bo sprężarka inwerterowa steruje mocą na podstawie temperatury otoczenia skraplacza. Wilgotność względna poniżej 70% zapobiega kondensacji na metalowych elementach listwy sterującej. Brak wentylacji grawitacyjnej lub mechanicznej powoduje, że ciepło od sprężarki podnosi temperaturę pomieszczenia o 5-8°C w ciągu godziny, co zmusza inwerter do pracy w trybie wysokich obrotów i skraca jego żywotność o około 30%.
Jednostka zewnętrzna musi stać co najmniej 3 m od granicy działki, zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (§ 184). Wibroizolacja z podkładek gumowych o grubości 10-15 mm obniża przenoszenie drgań na ścianę o 12-18 dB. W domach pasywnych warto dodać cokół betonowy z warstwą wełny mineralnej, co zmniejsza hałas do 28 dB(A) przy jednostce 9 kW.
Niedostateczna wentylacja kotłowni w lecie podnosi temperaturę w pomieszczeniu powyżej 35°C, a sterownik pompy przechodzi w tryb awaryjny i wyłącza sprężarkę w środku dnia.
Schemat elektryczny pompy ciepła oraz zabezpieczenia
Instalacja elektryczna kotłowni zaczyna się od osobnego obwodu w rozdzielni głównej, zakończonego wyłącznikiem nadprądowym o charakterystyce C oraz wyłącznikiem różnicowoprądowym RCD 30 mA. Ochronniki SPD typu 1+2 chronią sprężarkę inwerterową przed przepięciami, które w Polsce zdarzają się średnio 8 razy w roku podczas letnich burz. Bez SPD ryzyko przepalenia płyty sterującej rośnie trzykrotnie.
| Moc pompy | Przekrój przewodu (Cu) | Zabezpieczenie nadprądowe | RCD |
|---|---|---|---|
| 3 kW (1-faz.) | 3 × 2,5 mm² | B16 A | 25 A / 30 mA |
| 6 kW (1-faz.) | 3 × 4 mm² | B25 A | 40 A / 30 mA |
| 9 kW (3-faz.) | 5 × 2,5 mm² | B16 A | 25 A / 30 mA |
| 12 kW (3-faz.) | 5 × 4 mm² | B20 A | 32 A / 30 mA |
| 16 kW (3-faz.) | 5 × 6 mm² | B25 A | 40 A / 30 mA |
Listwa sterująca łączy sygnały z czujników temperatury, przepływu i ciśnienia, a automatyka pogodowa reguluje temperaturę zasilania na podstawie krzywej grzewczej. W praktyce oznacza to, że przy -5°C na zewnątrz pompa podaje wodę o 38°C do podłogówki, a przy +5°C obniża ją do 32°C. Każdy stopień w dół na tej krzywej zmniejsza zużycie energii o 2-3% rocznie.
Integracja z instalacją fotowoltaiczną wymaga modułu EMS (Energy Management System), który priorytetowo kieruje nadwyżki prądu do grzałki w zasobniku c.w.u. lub podnosi temperaturę bufora. Smart Grid Ready pozwala sterownikowi reagować na sygnał z taryfy G12 i uruchamiać sprężarkę w godzinach taniej energii (22:00-6:00 oraz 13:00-15:00). Dzięki temu roczny koszt ogrzewania domu 150 m² spada o około 1200 zł przy PV 10 kWp.
Grzałka elektryczna 3-6 kW w zasobniku c.w.u. zużywa nadwyżki z fotowoltaiki szybciej niż sprężarka, bo nie ma minimalnego czasu pracy. Latem pokrywa 90% zapotrzebowania na ciepłą wodę wyłącznie z PV.
Ogrzewanie podłogowe czy grzejniki z pompą ciepła: COP i koszty
Podłogówka pracuje na zasilaniu 30-35°C, a grzejniki potrzebują 45-55°C, by oddać wystarczającą moc przy tej samej temperaturze zewnętrznej. Ta różnica 15°C przekłada się na COP: podłogówka osiąga 4,1-4,6, grzejniki 2,8-3,3. Przy sezonowym zapotrzebowaniu 18 000 kWh dom 150 m² z podłogówką zużyje 4 100 kWh prądu, z grzejnikami 6 400 kWh. Różnica roczna wynosi około 2300 zł przy taryfie G11.
| Kryterium | Podłogówka | Grzejniki niskotemperaturowe |
|---|---|---|
| Temperatura zasilania | 30-35°C | 45-55°C |
| COP średnioroczny (SCOP) | 4,1-4,6 | 2,8-3,3 |
| Koszt eksploatacji (rok) | 3 700-4 100 zł | 5 800-6 400 zł |
| Koszt inwestycji (dom 150 m²) | 45 000-65 000 zł | 20 000-30 000 zł |
| Czas nagrzewania | 2-4 godziny | 20-40 minut |
| Komfort cieplny | równomierny rozkład | konwekcja, ciepło przy oknach |
W modernizowanych domach, gdzie podłogówka wymaga kucia stropów i podniesienia poziomu o 8 cm, lepszym kompromisem bywają grzejniki niskotemperaturowe o zwiększonej powierzchni (typ C22 lub C33). Przy zasilaniu 50°C oddają 80% mocy nominalnej i współpracują z pompą ciepła przy COP 3,0, a montaż zajmuje 2 dni zamiast 3 tygodni. Gdy dom jest nowy lub generalnie remontowany, podłogówka zwraca się w 6-8 lat niższymi rachunkami.
Sterownik, bufor i zasobnik ciepłej wody: kiedy stosować
Bufor ciepła o pojemności minimum 20 l na każdy kilowat mocy grzewczej stabilizuje pracę sprężarki inwerterowej, bo pozwala jej pracować dłużej na jednym poziomie obrotów zamiast cyklicznie się włączać i wyłączać. Dla pompy 9 kW oznacza to zbiornik co najmniej 180 l. Zasobnik c.w.u. dobiera się na podstawie liczby domowników: 200 l dla 3 osób, 300 l dla 4-5 osób. Zbiornik kombinowany 2w1 sprawdza się w kotłowniach poniżej 10 m².
Sterownik pompy (np. dedykowane regulatory G426 oraz rozwiązania Loxone i Tecalor) zarządza priorytetami c.o. i c.w.u. algorytmem PID. W praktyce wygląda to tak: gdy temperatura w zasobniku spada o 5°C poniżej zadanej, sterownik przełącza zawór trójdrogowy i kieruje całą moc pompy do wężownicy. Po osiągnięciu zadanej temperatury zawór wraca na obieg grzewczy. Taki cykl trwa 20-40 minut i zużywa około 2,5 kWh.
Integracja z fotowoltaiką przez Smart Grid Ready pozwala sterownikowi reagować na sygnał z licznika energii i uruchamiać grzałkę elektryczną w zasobniku, gdy nadprodukcja z PV przekracza 1,5 kW. W domu z PV 8 kWp taka automatyka pokrywa 70% rocznego zapotrzebowania na c.w.u. bez udziału sprężarki.
Bufor poniżej 20 l/kW powoduje, że sprężarka pracuje w trybie start-stop i traci około 12% sprawności rocznie. To najczęstsza przyczyna wyższych rachunków w domach z pompą ciepła.
Koszt kotłowni z pompą ciepła 2026 i dostępne dofinansowania
Kompletna kotłownia z pompą powietrze-woda 9 kW, bufor, zasobnik 300 l, montaż i uruchomienie kosztuje obecnie 45 000-80 000 zł w zależności od regionu i producenta. W cenie mieści się projekt, instalacja hydrauliczna, elektryczna oraz pierwszy rozruch. Dofinansowanie z programu Czyste Powietrze pokrywa do 66 000 zł (wariant z kompleksową termomodernizacją), a Mój Prąd dopłaca do 6 000 zł przy jednoczesnym montażu fotowoltaiki.
Ulga termomodernizacyjna pozwala odliczyć od dochodu do 53 000 zł w ciągu trzech lat, co przy stawce podatku 17% daje oszczędność około 9 000 zł. Program Stop Smog kieruje wsparcie do osób o niższych dochodach, pokrywając do 100% kosztów w wybranych gminach. Łączenie dotacji z ulgą jest zabronione w odniesieniu do tych samych wydatków, dlatego warto wcześniej wyliczyć scenariusz w kalkulatorze NFOŚiGW.
Czas montażu całej kotłowni w typowym domu jednorodzinnym wynosi 2-3 dni robocze: dzień na montaż pompy i tras hydraulicznych, drugi na podłączenie elektryki i napełnienie układu, trzeci na rozruch i regulację automatyki pogodowej. Czekanie na decyzję o dofinansowaniu trwa od 30 do 90 dni, więc warto złożyć wniosek jeszcze przed podpisaniem umowy z instalatorem.
Projekt kotłowni z pompą ciepła zaczyna się od schematu hydraulicznego, przez który przechodzi cały późniejszy kosztorys. Warto zamówić u projektanta trzy warianty: minimum ekonomiczne, optimum techniczne i maksimum z fotowoltaiką. Różnica między nimi sięga 25 000 zł, a każdy scenariusz powinien uwzględniać realne zużycie, a nie dane katalogowe. Skorzystaj z kalkulatora oszczędności i zamów bezpłatną wycenę w trzech konfiguracjach, by porównać warianty bez wychodzenia z domu.
Źródła danych i normy: PN-EN 378 (Instalacje chłodnicze i pompy ciepła), Rozporządzenie UE 517/2014 (F-gazy), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych (Dz.U. 2019 poz. 1065), Warunki Techniczne WT 2021, dane NFOŚiGW dla programów Czyste Powietrze i Mój Prąd (strona: czystepowietrze.gov.pl, mojprad.gov.pl), Rozporządzenie Ministra Finansów w sprawie ulgi termomodernizacyjnej (Dz.U. 2019 poz. 249), katalogi producentów pomp ciepła dostępne publicznie, normy SEP dotyczące instalacji elektrycznych niskiego napięcia.
