Program do projektowania ogrzewania podłogowego online czy wystarczy samemu?

Masz przed sobą rysunki pomieszczeń, zwiniętą miarkę w kieszeni i dziesiątki zakładek z poradnikami o rurach PEX, rozstawie 15 czy 20 cm, rozdzielaczach i pompach ciepła. Chcesz zaplanować ogrzewanie podłogowe samodzielnie, jeszcze przed wylaniem wylewki, a jednocześnie boisz się, że jeden źle wyliczony obieg kosztem będzie się równał zimnym stopom zimą i rachunkowi, który zwala z nóg. W tym tekście dostajesz pełną ścieżkę decyzyjną, opartą na normie PN-EN 1264 i Warunkach Technicznych 2021, która pokaże Ci krok po kroku, jak wykorzystać program do projektowania ogrzewania podłogowego online tak, by nie uczyć się hydrauliki na własnych błędach.

• Jak zaprojektować ogrzewanie podłogowe samodzielnie krok po kroku

Jak zaprojektować ogrzewanie podłogowe samodzielnie krok po kroku

Zanim odpalisz pierwszy kalkulator, musisz mieć trzy rzeczy: rzut każdego pomieszczenia z wymiarami, dane o przewidywanym źródle ciepła i informację o izolacyjności budynku. Bez tego nawet najlepsze narzędzie online do projektowania ogrzewania podłogowego pokaże Ci jedynie ładną mapkę pętli, która w rzeczywistości nie pokryje strat ciepła. W praktyce projekt dzieli się na cztery bloki: bilans cieplny, dobór mocy pętli, rysunek rozmieszczenia i dobór armatury wraz z regulacją.

Bilans cieplny to szacunek, ile wat na metr kwadratowy potrzebuje każde pokój, gdy na dworze panuje projektowa temperatura minus 20°C. Do obliczeń potrzebujesz współczynników U ścian, podłogi, stropu i okien, kubatury oraz wentylacji. Proste kalkulatory online, takie jak te od producentów systemów rurowych, wystarczą do domu 80-120 m² o typowej izolacji, bo bazują na uproszczonej metodzie obliczeniowej zgodnej z PN-EN 12831.

Po uzyskaniu zapotrzebowania na moc dobierasz rozstaw rur. Najczęściej stosuje się 15 cm w strefach brzegowych, 20 cm w centralnych i 30 cm pod zabudową stałą, na przykład pod szafami wnękowymi. Rozstaw wpływa bezpośrednio na moc grzewczą pętli: gęstszy układ daje wyższą temperaturę powierzchni podłogi, ale wymaga dłuższego obiegu i większego spadu ciśnienia, co oznacza krótsze pętle lub mocniejszą pompę.

Rysunek rozmieszczenia to serce projektu. Program do projektowania ogrzewania podłogowego online zwykle oferuje nakładkę na rzut pomieszczenia z automatycznym układaniem pętli ślimakowym lub meandrowym. Ślimak zapewnia równomierny rozkład temperatury i jest domyślnym wyborem dla większości salonów, meander lepiej sprawdza się w wąskich, wydłużonych pokojach, na przykład w korytarzach.

Kluczowe parametry wejściowe, które musisz przygotować przed uruchomieniem programu:

• wymiary każdego pomieszczenia w centymetrach, z uwzględnieniem wnęk i skosów,
• materiał i grubość warstw podłogi, ponieważ wylewka anhydrytowa przewodzi ciepło lepiej niż cementowa,
• przewidywaną temperaturę wewnętrzną, najczęściej 20°C w pokojach i 24°C w łazienkach,
• źródło ciepła i jego temperaturę zasilania, na przykład 35°C dla pompy ciepła albo 50°C dla kotła gazowego,
• maksymalną długość jednej pętli, zwykle do 100 m przy rurze 16×2 mm.

Po zaimportowaniu danych program wylicza liczbę obiegów, ich długość i stratę ciśnienia. W tym momencie weryfikujesz, czy pompa obiegowa w źródle ciepła pokryje łączny wydatek. Jeśli suma przekracza możliwości pompy, konieczny jest rozdzielacz z regulacją albo podział budynku na strefy o różnych parametrach pracy.

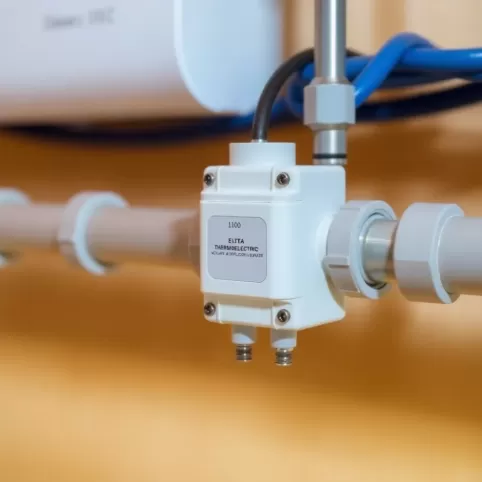

Ostatnim krokiem pozostaje dobór armatury: rozdzielacz z przepływomierzami do balansowania, siłowniki termoelektryczne sterowane termostatami pokojowymi oraz zawory mieszające, jeśli źródło daje wyższą temperaturę niż wymagana przez podłogówkę. W domach z pompą ciepła najczęściej wystarczy bufor i pompa obiegowa, co znacząco upraszcza cały układ hydrauliczny.

Najczęstsze błędy w projekcie ogrzewania podłogowego bez specjalisty

Brak strefy martwej pod łóżkiem i szafami to klasyczny grzech początkującego projektanta. Rura ułożona pod zabudową stałą grzeje mebel, a nie pomieszczenie, marnując energię i tworząc mostki termiczne. W skrajnych przypadkach szafa z płyty wiórowej przy rozstawie 15 cm może się odkształcać, a podłoga pod nią osiągać 29°C zamiast projektowanych 26°C.

Drugi błąd to zbyt długie pętle. Przy rurze 16×2 mm i przepływie 0,3 l/s jedna pętla nie powinna przekraczać 100 m, a przy 20×2 mm - 130 m. Dłuższy obieg zwiększa spadek ciśnienia, przez co końce pętli są wyraźnie chłodniejsze niż początek, a regulacja hydrauliczna staje się niemożliwa bez drogich zaworów równoważących.

Pomijanie regulacji to trzeci, kosztowny błąd. Samo ułożenie rur nie gwarantuje komfortu: bez termostatów i siłowników pomieszczenia przegrzewają się w słoneczne dni i wychładzają nocą. W domu 120 m² bez regulacji rachunek za energię rośnie średnio o 18-25% rocznie, co przy pompie ciepła oznacza kilkaset złotych więcej w skali sezonu grzewczego.

Czwarty problem to brak dylatacji obwodowej przy dużych powierzchniach. Wylewka pracuje termicznie i pęka przy polach większych niż 40 m² bez przerwy dylatacyjnej. Rysy pojawiają się w miejscach, gdzie nie ma przerwy, zwykle w środku salonu, a pęknięcia widoczne przez panele czy płytki to już gwarancja reklamacji i kucie podłogi.

Piąty błąd wynika z pominięcia oporu cieplnego wykończenia. Grubsza warstwa płytek ceramicznych, kleju i maty grzewczej zmienia opór R, a ten bezpośrednio wpływa na moc oddawaną do pomieszczenia. Układanie rur pod 20 mm warstwą drewna egzotycznego na wylewce cementowej potrafi obniżyć moc pętli nawet o 35%, czyniąc ogrzewanie niewystarczającym w mroźne dni.

Kiedy zlecić projekt ogrzewania podłogowego specjaliście, a kiedy wystarczy sam program

Samodzielny projekt ma sens, gdy budynek nie przekracza 150 m², ma prostą bryłę, jedno źródło ciepła i standardową izolację. W takiej skali darmowy kalkulator od producenta rur wystarczy, by wyliczyć zapotrzebowanie na moc i rozstawić pętle. Gdy dochodzi piwnica, garaż, kilka kondygnacji albo pompa ciepła z buforem, projekt ogrzewania podłogowego wymaga już obliczeń strat ciepła metodą dokładną i doboru armatury przez osobę z uprawnieniami.

Specjalista przygotowuje dokumentację zawierającą obliczenia strat ciepła, rozmieszczenie pętli z podziałem na obiegi, schemat rozdzielacza, dobór pompy i zaworów oraz schemat elektryczny sterowania. Taki projekt jest podstawą reklamacji, jeśli wykonawca źle ułoży rury, i gwarancją, że system osiągnie założoną moc.

Realne stawki za dokumentację różnią się znacząco w zależności od metrażu i źródła ciepła. Projekty pod pompę ciepła są droższe o 30-40% niż pod kocioł gazowy, bo wymagają dodatkowej analizy krzywej grzewczej i buforowania. Poniższe widełki dotyczą typowych realizacji w Polsce w 2024 roku:

Checklisty decyzyjne: sam czy specjalista

Zanim zdecydujesz się na którąkolwiek ścieżkę, odpowiedz sobie na kilka konkretnych pytań. Pomijanie którejkolwiek z tych odpowiedzi to zaproszenie do kłopotów.

Checklista „Sam wystarczę” - odpowiedz tak lub nie:

• Czy budynek ma prostą bryłę bez skosów i wielopoziomowych kondygnacji?
• Czy powierzchnia nie przekracza 150 m²?
• Czy mam dane o współczynnikach U przegród?
• Czy znam źródło ciepła i jego temperaturę zasilania?
• Czy potrafię odczytać schemat hydrauliczny?
• Czy mam dostęp do programu z biblioteką producentów rur?
• Czy planuję jedno źródło ciepła dla całego domu?
• Czy wylewka ma być anhydrytowa, która lepiej przewodzi ciepło?
• Czy wykończenie podłogi ma łączny opór cieplny poniżej 0,15 m²K/W?
• Czy akceptuję ryzyko drobnych poprawek po pierwszym sezonie?

Checklista „Zlecam specjaliście” - odpowiedz tak lub nie:

• Czy budynek przekracza 150 m² lub ma więcej niż jedną kondygnację?
• Czy planuję pompę ciepła albo hybrydowe źródło ciepła?
• Czy występują duże przeszklenia, na przykład okna do podłogi?
• Czy potrzebuję chłodzenia pasywnego przez podłogówkę latem?
• Czy zależy mi na precyzyjnym sterowaniu strefowym w każdym pokoju?
• Czy wykonawca wymaga projektu przed rozpoczęciem prac?
• Czy planowany koszt instalacji przekracza 50 000 zł?
• Czy budynek ma rekuperację albo wentylację mechaniczną?

Jeśli odpowiedź na co najmniej trzy pytania z drugiej listy brzmi tak, samodzielny projekt przestaje być opłacalny. Różnica w cenie 1 500 zł za dokumentację od projektanta zwraca się przy pierwszej poważnej reklamacji albo konieczności przebudowy pętli po zalaniu wylewki.

Koszty eksploatacji po 5 i 10 latach

Ogrzewanie podłogowe to inwestycja na dekady, dlatego warto spojrzeć na nią nie tylko przez pryzmat kosztu budowy. Dobrze zaprojektowany system zużywa od 15% do 25% mniej energii niż grzejniki, ale źle wyregulowany potrafi kosztować więcej niż klasyczna instalacja. Różnica między dobrą i kiepską regulacją w domu 120 m² z pompą ciepła to około 1 800 zł rocznie.

Rekomendacja końcowa i matryca decyzyjna

Dla domu do 120 m² z kotłem gazowym i prostą bryłą program do projektowania ogrzewania podłogowego online w zupełności wystarczy. Wybierz narzędzie oferujące eksport rysunków do PDF i plik obliczeń, który przekażesz wykonawcy. Dla domu z pompą ciepła, powyżej 150 m² albo z kilkoma źródłami ciepła zamów projekt u specjalisty z uprawnieniami, najlepiej tego samego, który dobiera źródło, bo logika pracy podłogówki i źródła ciepła musi być spójna.

A Ty, przed jaką inwestycją stoisz - dom z pompą ciepła, klasyczny kocioł, a może modernizacja starej instalacji? Opisz swoją sytuację w komentarzu, a dopasujemy ścieżkę do Twoich parametrów.

Źródła danych i normy: PN-EN 1264 (Ogrzewanie podłogowe), PN-EN 12831 (Obliczanie zapotrzebowania na ciepło), Warunki Techniczne 2021 (Rozporządzenie Ministra Infrastruktury), katalogi techniczne producentów rur PEX/Al/PERT, cenniki usług projektowych z platform branżowych (2024). Strony źródłowe: itb.pl, normy-pn.pl, isap.sejm.gov.pl.
