Prawidłowe ocieplenie fundamentów – jak zrobić

Rachunki za ogrzewanie rosną, ściany są ocieplone, dach też, a mimo to dom pochłania ciepło jak piec bez drzwiczek bo fundamenty pozostają niewidocznym, zimnym mostem między budynkiem a gruntem. To nie jest marginalny problem techniczny dla perfectionist do ów z poziomu wykończeń niezaizolowane ściany fundamentowe potrafią odpowiadać za 20-30% całkowitych strat ciepłoty budynku, a wilgoć wnikająca od dołu niszczy konstrukcję w sposób, który staje się widoczny dopiero wtedy, gdy naprawa kosztuje kilkakrotnie więcej niż prewencja. Fundamenty to jedyna część budynku, która jednocześnie styka się z zimnym gruntem, wodą gruntową i mrozem i właśnie to połączenie sprawia, że błąd popełniony na tym etapie ma zupełnie inną wagę niż źle dobrana grubość tynku na elewacji.

• Izolacja ścian fundamentowych z zewnątrz
• Głębokość ocieplenia fundamentów
• Kolejność prac przy ocieplaniu
• Grubość izolacji fundamentów
• Unikanie mostków termicznych w fundamentach
• Pytania i odpowiedzi o prawidłowe ocieplenie fundamentów

Izolacja ścian fundamentowych z zewnątrz

Ściana fundamentowa to element, który przez całą swoją długość pozostaje w kontakcie z gruntem o temperaturze wahającej się zimą między 2 a 8°C na głębokości ławy, podczas gdy wnętrze piwnicy czy podłogi na gruncie utrzymuje 18-20°C. Ten gradient temperatur oznacza, że przez betonową lub murowaną ścianę fundamentową bez izolacji przepływa strumień ciepła niezależnie od pory doby i bez żadnej możliwości regulacji. Izolacja zewnętrzna przerwa ten przepływ w jedynym słusznym miejscu po zewnętrznej stronie ściany, zanim ciepło zdąży wniknąć w masę betonu.

Izolowanie od wewnątrz, które niektórzy wykonawcy proponują jako tańszą alternatywę, rozwiązuje problem tylko pozornie. Owszem, temperatura przy wewnętrznej powierzchni ściany rośnie, ale sama ściana pozostaje zimna i właśnie w niej, gdzieś w połowie przekroju lub od zewnątrz, zaczyna się kondensować para wodna migrująca z ciepłego wnętrza. Efekt to zawilgocenie konstrukcji od środka, bez możliwości wysychania. Izolacja od zewnątrz eliminuje ten mechanizm, bo przesuwa punkt rosy poza obrys ściany, do warstwy izolacyjnej lub za nią skropliny albo nie powstają, albo odparowują bez kontaktu z betonem.

Materiał izolacyjny musi sprostać warunkom gruntowym, które radykalnie różnią się od warunków elewacyjnych. Styropian fasadowy EPS o standardowej gęstości 15 kg/m³ nasiąka wodą po długotrwałym kontakcie z gruntem, co stopniowo obniża jego właściwości termoizolacyjne. Pod powierzchnią terenu stosuje się wyłącznie polistyren ekstrudowany XPS lub specjalne odmiany styropianu o zamkniętej strukturze komórkowej i nasiąkliwości poniżej 0,7% według normy EN 12087. XPS zachowuje współczynnik przewodzenia ciepła λ na poziomie 0,030-0,035 W/(m·K) nawet po wieloletnim kontakcie z wilgocią a to właśnie ta trwałość parametrów decyduje o rzeczywistych oszczędnościach w perspektywie 30 lat eksploatacji.

Montaż płyt do ściany fundamentowej wymaga kleju odpornego na wilgoć i mróz, nakładanego metodą obwodową z punktem centralnym lub w całości na powierzchnię płyty, jeśli ściana jest idealnie równa. Krawędzie płyt sąsiadujących ze sobą układa się w systemie mijankowym, czyli każda kolejna warstwa przesuwa spoiny o połowę długości płyty tak samo jak cegły w murze, bo spoiną pionową ciągłą na całej grubości izolacji byłby gotowy mostek termiczny. Płyty nie potrzebują kołkowania poniżej terenu, gdzie grunt pełni funkcję docisku, ale powyżej linii ziemi, na odcinku cokołowym, mechaniczne mocowanie jest konieczne, bo tam brakuje bocznego parcia.

Przed przyklejeniem izolacji ściana fundamentowa musi być sucha, oczyszczona z ziemi, luźnych fragmentów tynku i starej izolacji bitumicznej, która z czasem traci przyczepność. Naklejenie XPS na niezagruntowaną, pylącą powierzchnię to jeden z najczęstszych błędów wykonawczych klej tworzy trwałe połączenie z betonem tylko wtedy, gdy pory betonu są otwarte i lekko zwilżone, a nie zaślepione pyłem lub resztkami starej powłoki.

Ochrona zewnętrznej powierzchni izolacji przed uszkodzeniami mechanicznymi podczas zasypywania wykopu to krok, który wielu inwestorów pomija w planie kosztów. Twardość XPS wynosi zazwyczaj CS(10) 200-300 kPa, co oznacza, że płyta zniesie spokojne ubijanie gruntu warstwami, ale nie zniesie uderzenia łomem ani kamieni zasypowych o ostrych krawędziach. Folie kubełkowe z twardego polietylenu o wysokości kubełków 8-20 mm spełniają tu podwójną rolę mechanicznie chronią izolację przed uszkodzeniem, a jednocześnie tworzą szczelinę drenażową odprowadzającą wodę opadową i gruntową w dół, ku drenaży opaskowej.

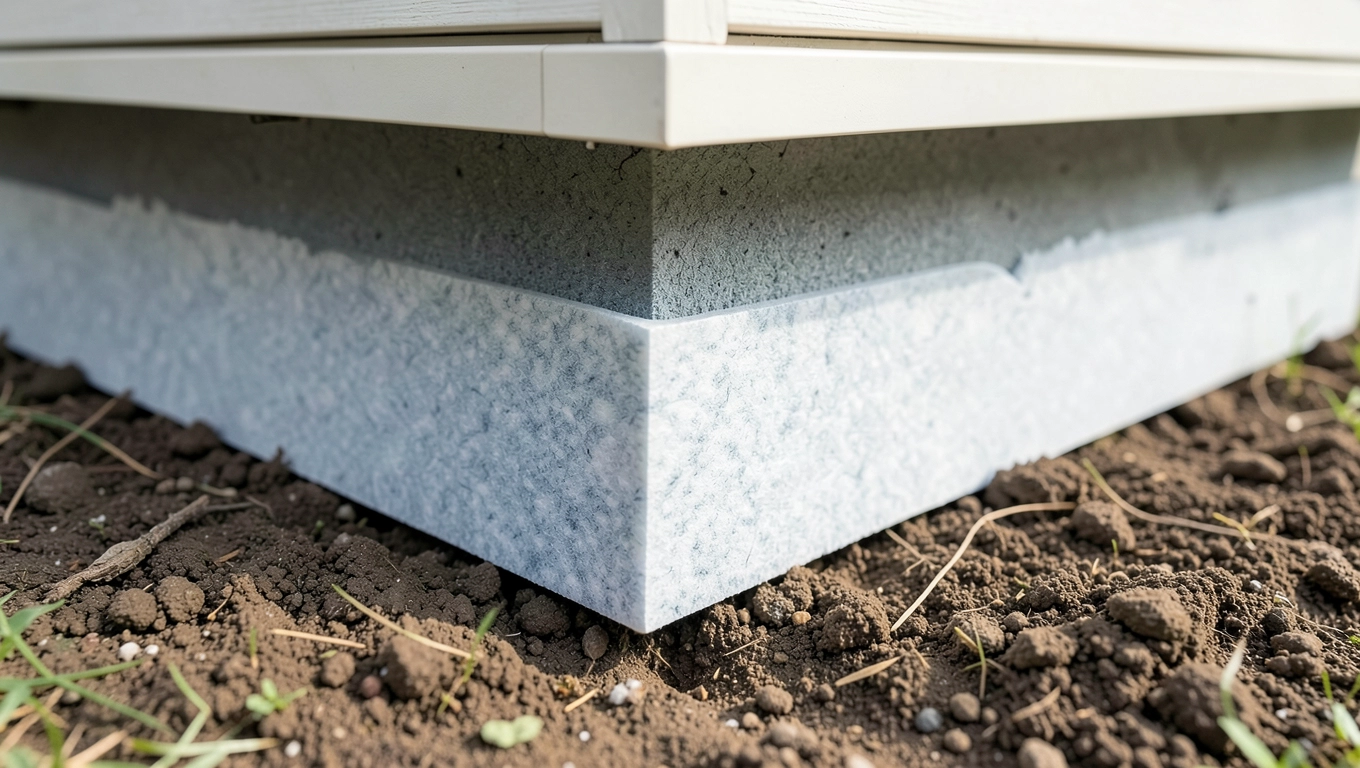

Głębokość ocieplenia fundamentów

Pytanie o to, jak głęboko powinna sięgać izolacja, jest jednym z tych, które pozornie mają prostą odpowiedź, a w praktyce budowlanej bywa odpowiadane połowicznie i ta połowiczność kosztuje. Zasada jest jedna izolacja termiczna musi sięgać co najmniej do spodu ławy fundamentowej lub do poziomu posadowienia stopy. Wszystko, co powyżej gruntu i poniżej tej głębokości, musi tworzyć ciągłą, szczelną warstwę bez przerw i szczelin.

Grunt głębiej niż 1,5-2 m poniżej terenu utrzymuje temperaturę zbliżoną do średniej rocznej danej lokalizacji, w Polsce zazwyczaj 8-10°C. To chłód, ale chłód stabilny nie powoduje przemarzania. Niebezpieczna strefa zaczyna się wyżej, bo właśnie w górnych 80-100 cm gruntu temperatura zimą potrafi spaść poniżej zera i tam koncentruje się ryzyko mrozowego wysadzania. Izolacja, która kończy się na 50 cm głębokości, zostawia właśnie tę krytyczną strefę bez ochrony, umożliwiając przemarzanie gruntu przy ścianie fundamentowej i wnikanie mrozu w ławę.

Przemarzający grunt przy ławie to nie tylko kwestia strat ciepła. Woda zamarzając zwiększa swoją objętość o około 9%, a ten nacisk działa na betonową konstrukcję jak powolny, powtarzający się tłok. Cykle zamrażania i rozmrażania przez wiele sezonów powodują mikrospękania betonu, które z czasem stają się ścieżkami dla wody. Głębokość izolacji termicznej jest więc jednocześnie głębokością ochrony przed destrukcją mrozową i trudno te dwie funkcje rozdzielać.

W nowym budownictwie głębokość posadowienia wyznaczają warunki geotechniczne i strefa klimatyczna. Norma PN do 81/B do 03020 definiuje minimalne głębokości przemarzania gruntu dla poszczególnych regionów Polski od 80 cm w zachodniej części kraju do 120 cm na Podlasiu i Suwalszczyźnie. Ściana fundamentowa powinna być izolowana co najmniej do tej głębokości, ale rekomendacja wykonawcza przesuwa dolną krawędź izolacji o kolejne 10-15 cm niżej, bo krawędź płyty wystawiona na bezpośredni kontakt z wilgotnym gruntem bez zabezpieczenia szybciej traci swoje właściwości niż fragment zakryty od dołu.

Przy gruntach o wysokim poziomie wody gruntowej lub przy posadowieniu na glinie, która długo zatrzymuje wodę, głębokość izolacji warto zsynchronizować z poziomem drenu opaskowego. Drenaż zbiera wodę poniżej poziomu posadowienia i odprowadza ją od budynku, co sprawia, że izolacja pracuje w warunkach gruntowych, a nie w stałym kontakcie z wodą stojącą a różnica w trwałości materiału jest wtedy mierzona nie w latach, lecz w dekadach.

Górna krawędź izolacji fundamentowej wymaga równie precyzyjnego wykonania co dolna. Odcinek cokołowy, czyli fragment ściany między poziomem terenu a podłogą parteru, powinien być izolowany tym samym materiałem co ściana fundamentowa i to ciągłym połączeniem, bez przerwy na wysokości zerowej. Pęknięcie warstwy izolacyjnej dokładnie na styku gruntu z powietrzem to klasyczny mostek termiczny, bo właśnie tam gradient temperatury jest największy i najszybciej prowadzi do kondensacji wilgoci na wewnętrznej powierzchni cokołu.

Kolejność prac przy ocieplaniu

Ocieplenie fundamentów wymaga odkopania ściany do pełnej głębokości, a odkopanie to nie tylko kwestia logistyki to ingerencja w statykę. Każdy wykop przy istniejącym budynku odciąża grunt, który dotychczas przejmował część sił poziomych działających na ławę fundamentową. Przy nowym domu kolejność jest narzucona harmonogramem budowy i prosta izolacja fundamentów idzie tuż po wykonaniu hydroizolacji, przed zasypaniem wykopu. Przy starym domu każdy krok wymaga planowania z marginesem na nieoczekiwane.

Odkopywanie budynku istniejącego zawsze przebiega etapami, nigdy w całości naraz. Praktyczna zasada mówi, że długość jednocześnie odkrytego odcinka nie powinna przekraczać 5-6 m dla typowego budynku jednorodzinnego, a kolejny odcinek można zacząć dopiero po zasypaniu poprzedniego. Ten rytm pracy wynika z prostej mechaniki odkryty grunt przy fundamencie traci boczne podparcie, a ława bez bocznego oparcia może doznać przemieszczenia, jeśli grunt jest słaby lub wilgotny. W przypadkach wątpliwych, przy gruntach gliniastych lub budynkach z widocznymi zarysowaniami, ocena geotechniczna lub konstruktorska przed kopaniem to nie luksus, lecz wymóg.

Hydroizolacja i termoizolacja to dwie odrębne warstwy pełniące odrębne funkcje, ale nakładane w ściśle określonej kolejności. Najpierw do oczyszczonej i zagruntowanej ściany przylega izolacja przeciwwilgociowa masa bitumiczna grubowarstwowa, folia kubełkowa lub membrana polimerowa, zależnie od klasy agresywności wody gruntowej. Ta warstwa zatrzymuje wodę kapilarną i ciśnieniową. Dopiero na tak zabezpieczoną i suchą powierzchnię klei się płyty termoizolacyjne, bo izolacja termiczna pracuje skutecznie wyłącznie wtedy, gdy jest sucha nawilgocony XPS traci nawet 10-15% swojej wartości izolacyjnej.

W starych budynkach hydroizolacja pozioma, czyli tak zwana izolacja przerywająca podciąganie kapilarne, często jest zdegradowana lub nieobecna. Przed ociepleniem fundamentów od zewnątrz warto sprawdzić, czy mury parteru nie wykazują charakterystycznych zacieków solnych lub wykwitów białego osadu to oznaki aktywnego podciągania kapilarnego, które samo ocieplenie fundamentów nie zatrzyma. W takim przypadku konieczne jest uzupełnienie poziomej izolacji metodą iniekcji ciśnieniowej lub podcinania muru.

Po nałożeniu hydroizolacji i przyklejeniu płyt termoizolacyjnych przychodzi czas na ochronę mechaniczną i drenaż. Folie kubełkowe przykłada się od góry, zaczynając od cokołu i schodzą w dół, z zachowaniem zakładów minimum 20 cm. Taśmy uszczelniające łączenia folii są tu kluczowe, bo nieszczelne złącze to gotowy kanał dla wody. Na dnie wykopu, przy stopie fundamentowej, układa się drenaż opaskowy perforowaną rurę drenarską w obsypce żwirowej, owiniętą geowłókniną filtracyjną, która nie dopuszcza do zamulenia przez drobne frakcje gruntu przez wiele lat.

Zasypanie wykopu to etap, który determinuje trwałość całego systemu na następne dekady. Materiał zasypowy powinien być przepuszczalny piasek, pospółka lub mieszanka piaskowo do żwirowa ubijany warstwami nie grubszymi niż 20-25 cm za pomocą zagęszczarki płytowej. Glina, ziemia urodzajna ani grunt organiczny nie nadają się jako zasypka przy fundamencie, bo zatrzymują wodę i powodują nierównomierne osiadanie, które mechanicznie obciąża izolację. Prawidłowo zagęszczony materiał zasypowy tworzy bufor, który rozkłada naprężenia gruntowe równomiernie na całą powierzchnię izolacji.

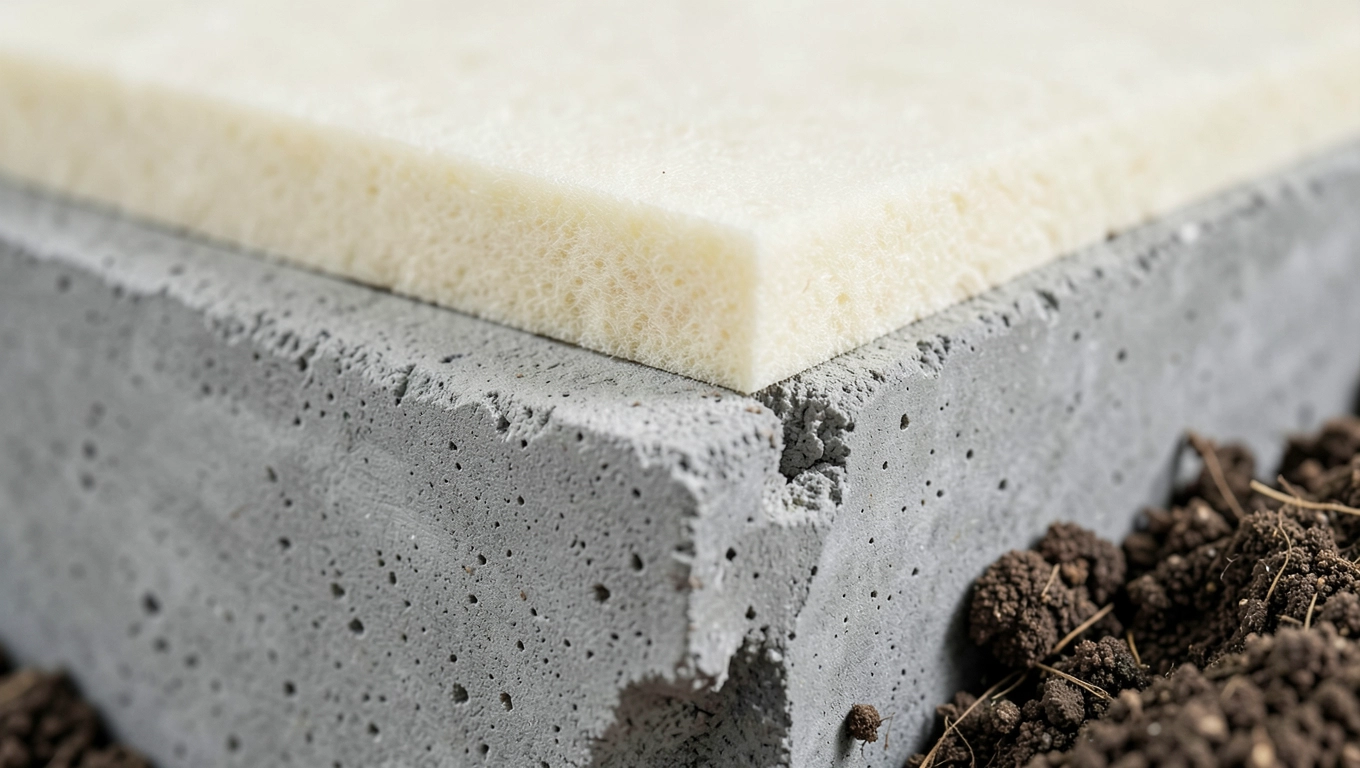

Grubość izolacji fundamentów

Grubość izolacji fundamentów to jeden z tych parametrów, przy których pokusa oszczędności bywa kosztowna. Minimalna grubość 8 cm, którą niektórzy wykonawcy podają jako wystarczającą, spełnia dawne normy, ale nie odpowiada aktualnym wymogom warunków technicznych obowiązujących od 2021 roku ani oczekiwaniom energetycznym budynków nZEB. Dla nowych budynków projektowanych zgodnie z wymaganiami energooszczędności grubość XPS przy ścianie fundamentowej wynosi dziś standardowo 12-16 cm, a w domach pasywnych sięga 20-25 cm.

Związek między grubością a oszczędnościami jest nieliniowy i warto to rozumieć, zanim się podejmie decyzję. Przejście od zera do 10 cm XPS redukuje straty ciepła przez ścianę fundamentową o ponad 75%. Kolejne 5 cm, czyli przejście do 15 cm, dokłada kolejne 10-12% redukcji. Każdy następny centymetr przynosi coraz mniejszy marginalny zysk energetyczny ale jednocześnie jest najtańszym centymetrem, bo koszt robocizny jest stały niezależnie od grubości, a cena materiału rośnie liniowo. Inaczej mówiąc, jeśli już jest otwarty wykop i pracownicy na miejscu, dołożenie dodatkowej warstwy 5 cm to najmniejszy możliwy koszt w stosunku do zysku.

Budynki bez izolacji fundamentów tracą przez ten element 15-20% całkowitego zapotrzebowania na energię grzewczą, co w typowym domu jednorodzinnym o powierzchni 150 m² przekłada się na 1 500-2 500 kWh rocznie. Przy cenie energii cieplnej rzędu 0,35-0,45 zł za kWh to roczna strata 525-1 125 zł, tylko przez fundamenty. Zwrot z inwestycji w pełne ocieplenie fundamentów warstwą 12 cm XPS zamyka się zazwyczaj w 4-7 latach, po czym każdy rok to czysta oszczędność.

Przy wyborze grubości trzeba uwzględnić nie tylko fizykę cieplną, ale też geometrię budynku. Ściana zewnętrzna ocieplona elewacyjnie ma swoją grubość izolacji, a ściana fundamentowa powinna mieć grubość co najmniej równą tej wartości, najlepiej o 2-3 cm większą. Rozbieżność między grubością izolacji elewacyjnej a fundamentową tworzy skok oporności cieplnej dokładnie na poziomie terenu a to miejsce jest termicznie najważniejsze, bo tam gradient temperatury między gruntem a powietrzem zewnętrznym jest największy zimą.

Przy gruntach o wysokim stopniu agresywności chemicznej, na przykład w pobliżu terenów przemysłowych lub gdzie grunt zawiera siarczany, standardowy XPS może wymagać dodatkowej ochrony w postaci membrany bitumiczno do polimerowej nakładanej bezpośrednio na płyty. Siarczany w połączeniu z wodą tworzą środowisko, które stopniowo atakuje spoiwa w betonie i może degradować krawędzie płyt izolacyjnych, otwierając drogi infiltracji. Sprawdzenie badań gruntu lub konsultacja z projektantem geotechnicznym przy inwestycjach w obszarach poprzemysłowych to krok, który różni przemyślaną realizację od przypadkowej.

Unikanie mostków termicznych w fundamentach

Mostek termiczny to miejsce, gdzie ciągłość izolacji jest przerwana lub znacznie osłabiona, a przez to ciepło szuka najkrótszej drogi przez przegrodę. W przypadku fundamentów mostki powstają najczęściej w czterech miejscach na styku izolacji fundamentowej z izolacją podłogi na gruncie, na styku z izolacją elewacyjną powyżej terenu, przy wejściach i progach oraz w miejscach przebić instalacyjnych przez ścianę fundamentową.

Styk izolacji fundamentowej z izolacją podłogi na gruncie to obszar, który wymaga szczególnego zaplanowania jeszcze na etapie projektowania. Płyty XPS przy ścianie fundamentowej i płyty EPS pod wylewką podłogową muszą się nakrywać lub stykać bez szczeliny. Standardowe rozwiązanie zakłada, że izolacja podłogi wysuwa się poza obrys ściany o minimum 10-15 cm i opiera o wewnętrzną powierzchnię izolacji fundamentowej tworząc rodzaj termicznego kołnierza. Brak tego zakładu to prosta droga do zimnej podłogi przy ścianie zimą i wykraplania wilgoci w rogu między ścianą a podłogą.

Przejścia instalacyjne przez ścianę fundamentową rury kanalizacyjne, wodne, gazowe, przepusty elektryczne to każdorazowo gotowy mostek termiczny i potencjalny punkt infiltracji wody. Każde przejście wymaga manszetu uszczelniającego z pianki poliuretanowej lub specjalnej przejściówki z materiału niekapilarnego. Sama piana montażowa, często stosowana przez instalatorów, nie jest rozwiązaniem trwałym w kontakcie z wilgocią gruntową mięknie i traci sprężystość po kilku latach, otwierając szczelinę między rurą a betonem.

Ocieplenie cokołu, czyli pasa ściany między poziomem terenu a podłogą parteru, jest miejscem gdzie mostki termiczne są najłatwiej widoczne z zewnątrz ale też najczęściej pomijanym elementem planowania. Cokół musi być ocieplony tym samym materiałem co ściana fundamentowa, a izolacja musi tworzyć ciągłość z izolacją elewacyjną powyżej. Połączenie tych dwóch warstw na wysokości zera wymaga skoordynowania grubości obu systemów tak, by linia zewnętrzna tworzyła płaską, pionową powierzchnię bez uskoku bo uskok to miejsce, gdzie woda deszczowa i woda kapilaryz gruntu spotykają się i penetrują izolację od boku.

Izolacja cokołu musi być wykończona tynkiem mozaikowym, klinkierem lub okładziną odporną na uderzenia mechaniczne i absorpcję wody, bo XPS i EPS bez warstwy ochronnej nie nadają się na elewację w strefie, gdzie kontaktują się z łopatą, mrozem i wodą bryzgającą od chodnika. Płyty bez zewnętrznego zabezpieczenia degradują się pod wpływem promieniowania UV w ciągu 2-3 sezonów, tracąc zewnętrzną warstwę i odsłaniając strukturę komórkową.

Systemowe podejście do mostków termicznych w fundamentach zaczyna się od rysunku przekroju budynku z zaznaczonymi wszystkimi warstwami izolacyjnymi i ich stykami. Jeśli na tym rysunku jest choćby jedno miejsce, gdzie między dwiema warstwami izolacji pojawia się nieosłonięty fragment betonu, cegły lub innego materiału konstrukcyjnego, to mostek istnieje i będzie generował straty ciepła przez cały czas eksploatacji budynku. Najskuteczniejszą metodą weryfikacji wykonanego ocieplenia jest termowizja wykonana zimą, przy temperaturze zewnętrznej poniżej minus 5°C kamera termowizyjna natychmiast pokazuje miejsca, gdzie ciepło ucieka, zanim zdążą się tam pojawić grzyb i wilgoć.

Pytania i odpowiedzi o prawidłowe ocieplenie fundamentów
