Pompa ciepła – wymiary, które musisz znać przed montażem

Pompa ciepła bez kotłowni ile miejsca naprawdę potrzebujesz?

Tradycyjne ogrzewanie wymagało wydzielonego pomieszczenia na kocioł, komina i wentylacji nawiewnej. Nowoczesne pompy ciepła działają inaczej: sprężają czynnik chłodniczy zamiast spalać paliwo, więc nie potrzebują ani komina, ani składu opału. Wystarczy im dostęp do prądu, ściana zewnętrzna i kawałek podłogi w domu.

• Pompa ciepła bez kotłowni ile miejsca naprawdę potrzebujesz?
• Wymiary pompy ciepła monoblok, split i all-in-one w jednym zestawieniu
• Gdzie postawić hydrobox, gdy nie masz kotłowni?
• Wymiary pompy ciepła a metraż domu jak dobrać bez pomyłki?
• Planowanie montażu odległości, przepusty, hałas
• Najczęstsze pytania, które padają przy planowaniu montażu
• Wymiary pompy ciepła podsumowanie praktyczne

Cały układ składa się z trzech elementów: jednostki zewnętrznej (sprężarka, parownik, wentylator), jednostki wewnętrznej (skraplacz, pompy obiegowe, sterownik) oraz opcjonalnego zasobnika ciepłej wody użytkowej. W domu 120 m² bez problemu mieści się to wszystko bez angażowania osobnej kotłowni.

Dlaczego ta zmiana ma znaczenie praktyczne? Bo pozwala zaadaptować na cel grzewczy pomieszczenia, które kiedyś były bezużyteczne: przedpokój pod schodami, pralnię, a nawet większą łazienkę. Wystarczy zapewnić minimum kubatury i dostęp serwisowy.

Pompa ciepła powietrze woda wymiary wszystkich komponentów różnią się w zależności od mocy i typu zabudowy. Monoblok mieści sprężarkę na zewnątrz i tylko skraplacz w środku. Split rozdziela obie części. All-in-one integruje zasobnik CWU ze skraplaczem w jednej obudowie, co redukuje liczbę elementów do dwóch zamiast trzech.

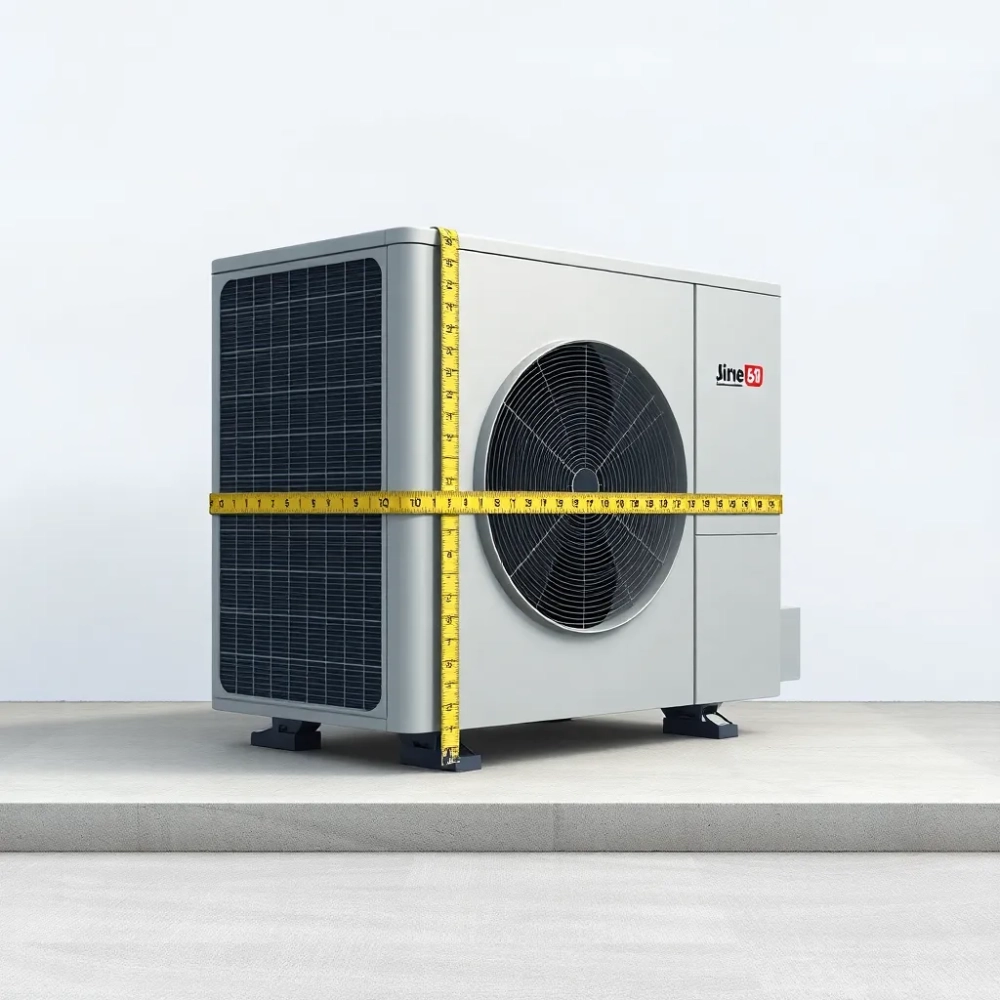

Konkretne liczby? Dla mocy 8-12 kW jednostka zewnętrzna zajmuje zwykle 0,8-1,2 m² powierzchni ściany. Hydrobox bez zasobnika to słup o wymiarach około 420×270×790 mm. All-in-one ze zintegrowanym zasobnikiem 180-200 l potrzebuje już ok. 600×600×1700-1950 mm, czyli zajmuje powierzchnię zbliżoną do dużej lodówki.

Efekt? Łączna powierzchnia zabudowy wewnętrznej rzadko przekracza 0,5 m², a zewnętrznej 1,2 m². Dla porównania: kocioł gazowy kondensacyjny z osprzętem wymaga 1,5-2 m², dochodzi jeszcze komin i strefa bezpieczeństwa.

Czy potrzebujesz kotłowni? Porównanie wymagań

Wymiary pompy ciepła monoblok, split i all-in-one w jednym zestawieniu

Każdy z trzech podstawowych typów zabudowy odpowiada innemu scenariuszowi montażowemu. Warto poznać ich realne wymiary, zanim zdecydujesz, co zmieści się w Twoim domu bez kosztownych przeróbek.

Monoblok maksimum na zewnątrz, minimum w środku

Monoblok to konstrukcja, w której sprężarka, parownik i skraplacz siedzą w jednej obudowie zewnętrznej. Do wnętrza budynku wchodzą tylko rury wodne i przewody sterownicze, bo cały obieg chłodniczy pozostaje na zewnątrz. Dzięki temu pompa ciepła monoblok wymiary elementu wewnętrznego ograniczają się do prostego modułu hydraulicznego.

Moduł hydrauliczny to zazwyczaj prosty rozdzielacz z pompami obiegowymi, naczyniem wzbiorczym i zaworem trójdrogowym. Jego gabaryty przypominają dużą szafkę wiszącą: 400-500 mm szerokości, 250-350 mm głębokości i 700-900 mm wysokości. Montuje się go na ścianie w przedpokoju, pralni lub garażu.

Zasobnik ciepłej wody użytkowej dobiera się osobno, najczęściej 200-300 litrów, co daje walec o średnicy 600 mm i wysokości 1400-1650 mm. Wymaga osobnego miejsca przy ścianie, ale można go ustawić w rogu pomieszczenia.

Kiedy monoblok ma sens? Gdy dysponujesz miejscem na zewnątrz i chcesz zminimalizować ingerencję w układ chłodniczy wewnątrz domu. To też najczęstszy wybór przy modernizacji, bo nie trzeba prowadzić rur z freonem przez ścianę.

Kiedy NIE wybierać monobloku? Gdy jednostka zewnętrzna musiałaby stać w miejscu, gdzie jej hałas lub widoczność przeszkadza (blisko okien sypialni, przy tarasie), albo gdy odległość od modułu hydraulicznego przekracza 8-10 m, bo to obniża sprawność na długim rurociągu wodnym.

Split kompaktowo, ale z przepustem przez ścianę

W układzie split sprężarka i parownik pracują na zewnątrz, natomiast skraplacz, pompy i sterownik trafiają do środka w postaci tak zwanego hydroboxu. To właśnie pompa ciepła split wymiary hydrobox decydują o tym, czy zmieścisz całość bez reorganizacji pomieszczenia.

Hydrobox ma zwykle 420×270×790 mm, czyli gabaryt dużej kartony na dokumenty. Zasobnik CWU instaluje się obok jako oddzielny walec lub prostokąt. Wszystko razem zajmuje mniej niż 0,5 m² podłogi, ale wymaga przepustu przez ścianę na rury chłodnicze o średnicy 2× ok. 22-28 mm plus przewody sterownicze i odprowadzenie skroplin.

Przepust robi się najczęściej wiertnicą diamentową o średnicy 100-150 mm, krótszą drogą, najlepiej w ścianie o grubości do 60 cm. Ważne, żeby otwór wychodził po stronie zewnętrznej w miejscu przewidzianym przez producenta, zazwyczaj na tylnej lub bocznej ściance jednostki.

Split sprawdza się, gdy potrzebujesz najkrótszego obiegu chłodniczego (mniejsze straty ciśnienia, wyższa sprawność COP) i dysponujesz przepustem przez ścianę w rozsądnym miejscu. To też naturalny wybór dla domów z ograniczoną przestrzenią na zewnątrz.

Kiedy unikać splitu? Gdy ściana, przez którą miałby iść przepust, jest nośna i wymaga uzgodnień z konstruktorem, albo gdy odległość między jednostką zewnętrzną a hydroboxem musiałaby przekroczyć 15 m bez dodatkowej pompy. Powyżej tej odległości zaczyna spadać wydajność, bo sprężarka traci zdolność do utrzymania właściwego ciśnienia.

All-in-One jeden słup zamiast trzech elementów

All-in-One to rozwinięcie koncepcji split: skraplacz, pompy i zasobnik CWU trafiają do jednej obudowy. Pompa ciepła all in one wymiary to zazwyczaj 600×600×1683-1943 mm, czyli powierzchnia 0,36 m² i wysokość dorosłego człowieka. Z zewnątrz wisi nadal kompaktowa jednostka o wymiarach typu split.

Dla inwestora oznacza to jedno: w domu stoi jeden słup, podłączony do prądu, wody i odpływu skroplin. Nie trzeba szukać miejsca na osobny zasobnik, nie trzeba planować trasy rur między hydroboxem a walcem. Cała hydraulika mieści się w jednej obudowie.

All-in-One najlepiej sprawdza się w domach 100-180 m² z ograniczoną liczbą pomieszczeń technicznych. Wystarczy przedpokój, spiżarnia lub pralnia o kubaturze minimum 6-8 m³. Dostęp serwisowy wymaga 50 cm z przodu i 30 cm z boków.

Kiedy NIE wybrać all-in-one? Gdy potrzebujesz zasobnika większego niż 200 l (np. pięcioosobowa rodzina z dwiema łazienkami) albo gdy pomieszczenie ma zbyt niską wysokość w świetle (poniżej 2 m). W takich przypadkach lepiej postawić split z osobnym zasobnikiem 250-300 l.

Przy wyborze typu zabudowy warto sprawdzić nie tylko wymiary, ale też masę. Monobloki ważą 80-120 kg, splity 60-90 kg, all-in-one 130-180 kg z wodą. Ściana zewnętrzna musi udźwignąć to obciążenie; najlepiej sprawdza się beton komórkowy 24 cm z kołkami ramowymi.

Gdzie postawić hydrobox, gdy nie masz kotłowni?

To pytanie słyszę najczęściej od osób, które projektują dom bez tradycyjnej kotłowni albo modernizują starszy budynek, w którym kotłowni po prostu nie ma. Odpowiedź brzmi: prawie wszędzie, pod warunkiem że spełnisz kilka konkretnych wymagań technicznych.

Minimalne wymagania pomieszczenia

Hydrobox bez zasobnika potrzebuje pomieszczenia o kubaturze minimum 4-6 m³, czyli przykładowo 2×2 m przy wysokości 1,5-2 m. All-in-One z zasobnikiem 200 l potrzebuje już 6-8 m³. Wymóg wynika z konieczności odprowadzenia ciepła traconego przez skraplacz i zapewnienia przepływu powietrza konwekcyjnego wokół obudowy.

Wentylacja ogólna pomieszczenia powinna zapewniać minimum 0,5 wymiany powietrza na godzinę. W praktyce oznacza to kratkę wywiewną o przekroju 100-150 cm² albo szczelinę pod drzwiami 1,5-2 cm. Nie trzeba osobnego kanału nawiewnego, wystarczy naturalna infiltracja.

Temperatura w pomieszczeniu nie powinna spadać poniżej 5°C, bo woda w wymienniku może zamarznąć przy dłuższym postoju instalacji w czasie awarii zasilania. Jednocześnie powyżej 35°C też źle, bo sprawność pompy spada, gdy otoczenie jest zbyt ciepłe. Optimum to 15-25°C.

Lista pomieszczeń, w których zmieścisz pompę ciepła

Pompa ciepła w przedpokoju to najczęstszy wybór w nowych domach 100-150 m². Hydrobox wisi na ścianie naprzeciwko wejścia, a za nim przechodzą rury do jednostki zewnętrznej przez krótki przepust. Zasobnik CWU stoi w rogu, często zabudowany w szafce wnękowej.

Pralnia sprawdza się równie dobrze, pod warunkiem że ma min. 4 m² i przyłącze wody. All-in-One ustawiony obok pralki nie przeszkadza w codziennym użytkowaniu, bo generuje hałas na poziomie 35-42 dB, czyli mniej niż lodówka. Kuchnia to rzadziej wybierana opcja, ale możliwa, gdy zintegrujesz hydrobox z zabudową meblową.

Łazienka, garderoba, spiżarnia pod schodami, a nawet fragment garażu przy ścianie wewnętrznej. Każde z tych pomieszczeń może pełnić rolę mini-kotłowni, o ile spełnia wymogi kubatury i wentylacji. Jedynym wyjątkiem pozostaje sypialnia, bo nawet cicha pompa wytwarza delikatny szum sterownika i pomp obiegowych.

Checklista: czy Twoje pomieszczenie się nadaje?

• Mam dostęp do ściany zewnętrznej o powierzchni min. 1 m² w odległości do 5 m od miejsca montażu hydroboxu.
• Odległość od okien sypialni ≥ 3 m, a od granicy działki ≥ 1,5 m (zgodnie z PN-EN 12102 dotyczącą emisji hałasu).
• Mam przyłącze 3-fazowe 400 V lub możliwość jego wykonania (pompy powyżej 12 kW zwykle wymagają zasilania trójfazowego).
• Pomieszczenie ma kubaturę min. 6 m³ i temperaturę 5-30°C przez cały rok.
• Zapewniona wentylacja ogólna (kratka wywiewna lub szczelina pod drzwiami).
• Istnieje możliwość odprowadzenia skroplin do kanalizacji lub studzienki chłonnej.
• Ściana, na której wisi jednostka zewnętrzna, wytrzyma 100-180 kg obciążenia.

Pięć z siedmiu punktów spełnionych? Pompa zmieści się bez przeróbek. Mniej niż pięć? Trzeba zaplanować dodatkowe prace: montaż kratki wentylacyjnej, przedłużenie trasy kablowej albo wzmocnienie ściany.

Wymiary pompy ciepła a metraż domu jak dobrać bez pomyłki?

Producenci podają moc grzewczą w kilowatach, ale inwestor myśli w metrach kwadratowych. Warto nauczyć się przeliczać jedno na drugie, żeby nie przepłacić za urządzenie większe niż potrzeba, ani nie kupić zbyt słabego.

Domy do 100 m² monoblok 6-8 kW

Domy energooszczędne o powierzchni 70-100 m² mają zapotrzebowanie na ciepło rzędu 4-6 kW przy temperaturze projektowej -20°C. Monoblok o mocy 6-8 kW pokrywa to zapotrzebowanie z zapasem 20-30%, co jest optymalne dla pracy sprężarki inwerterowej.

Moduł hydrauliczny zajmuje wtedy 400×300×800 mm, a zasobnik CWU 200 l to walec ⌀600×1450 mm ustawiony zwykle w łazience lub pralni. Jednostka zewnętrzna o wymiarach 900×400×700 mm wisi na ścianie północnej lub wschodniej, gdzie hałas nie przeszkadza.

Domy 100-150 m² split lub all-in-one 8-12 kW

Standardowy dom 120 m² z ociepleniem 15 cm EPS i oknami trzyszybowymi potrzebuje 7-9 kW. To zakres, w którym split i all-in-one pokazują przewagę nad monoblokiem: krótszy obieg chłodniczy, wyższy COP o 0,3-0,5 punktu, niższe koszty eksploatacji rzędu 400-700 zł rocznie.

Hydrobox split ma 420×270×790 mm, czyli niecałe 0,1 m² powierzchni podłogi. All-in-One zajmuje 0,36 m², ale eliminuje osobny zasobnik. W domu z trzema sypialniami i dwiema łazienkami all-in-one 200 l sprawdza się lepiej, bo rodzina 4-5 osób zużywa dziennie 180-250 l ciepłej wody.

Dobór mocy: dla domu 120 m², 4 osoby, zapotrzebowanie 8 kW → rekomendacja to split 9-10 kW z hydroboxem w przedpokoju i jednostką zewnętrzną na ścianie północnej. COP przy -7°C wyniesie 2,8-3,2, a roczny koszt prądu 3200-4500 zł przy taryfie G11.

Domy powyżej 150 m² split z buforem

Dom 180-220 m² z zapotrzebowaniem 11-14 kW wymaga pompy o mocy 12-16 kW i dodatkowego bufora ciepła o pojemności 50-100 l. Bufor wyrównuje pracę sprężarki, gdy zawory podłogowe i grzejnikowe otwierają się nierównomiernie.

Bufor ma kształt walca ⌀500-600 mm i wysokość 900-1200 mm, zajmuje więc dodatkowe 0,25-0,36 m². Hydrobox 420×270×790 mm, zasobnik CWU 300 l (⌀650×1700 mm) i bufor razem potrzebują minimum 1 m² podłogi w pomieszczeniu o kubaturze 8-10 m³.

Przy doborze pompy powyżej 12 kW koniecznie sprawdź możliwości przyłącza energetycznego. Pompa 16 kW pobiera w szczycie 5-7 kW prądu. Dom z przyłączem jednofazowym 230 V wymaga modernizacji na trójfazowe 400 V, co kosztuje 2500-5000 zł i wymaga uzgodnienia z zakładem energetycznym.

Planowanie montażu odległości, przepusty, hałas

Sama wiedza o wymiarach nie wystarczy. Równie ważne są warunki montażu, bo to one decydują o sprawności, trwałości i sąsiedzkich relacjach. Warto poznać konkretne liczby, zanim ekipa montażowa zacznie wiercić w ścianie.

Odległości jednostki zewnętrznej

Jednostka zewnętrzna musi stać min. 30 cm od ściany bocznej, do której jest zamontowana, żeby zapewnić przepływ powietrza do parownika. Od ściany za nią wystarczy 5 cm, o ile producent nie wymaga więcej. Od okien pomieszczeń mieszkalnych obowiązuje minimum 3 m, a od granicy działki 1,5 m w przypadku urządzeń do 16 kW.

Norma PN-EN 12102:2014 określa dopuszczalny poziom hałasu w sąsiednich budynkach mieszkalnych na 35 dB w nocy (22:00-6:00). Pompy klasy premium pracują przy 38-45 dB w odległości 1 m, co po przeliczeniu na 3 m daje 28-35 dB, czyli mieści się w normie. Przy montażu bliżej niż 1,5 m od granicy warto poprosić akustyka o pomiar.

Przepusty w ścianie (split i all-in-one)

Przepust na rury chłodnicze i skropliny robi się wiertnicą diamentową o średnicy 80-150 mm. Otwór powinien mieć spadek 1-2° na zewnątrz, żeby skropliny nie cofały się do wnętrza. Po przełożeniu rur szczelinę uszczelnia się pianką PUR i silikonem dekarski.

Trasę rur chłodniczych warto zaplanować przed tynkowaniem, bo gięcie rur miedzianych w gotowej ścianie bywa kłopotliwe. Najkrótsza trasa to 3-5 m, optymalna to 8-12 m, maksymalna bez dodatkowej pompy to 15 m. Każdy metr powyżej 8 m obniża COP o 0,02-0,03 punktu.

Dostęp serwisowy

Hydrobox potrzebuje 30 cm wolnej przestrzeni z przodu (do zdjęcia pokrywy) i 15 cm z boków (do odczytu manometrów, wymiany filtra). All-in-One wymaga 50 cm z przodu, bo trzeba wyjąć zasobnik w razie awarii. Pompy w ciasnych wnękach meblowych utrudniają serwis i podnoszą koszt ewentualnej naprawy o 200-400 zł.

Zaplanuj odpływ skroplin do kanalizacji lub studzienki chłonnej od początku. Pompa powietrzna produkuje 10-20 l skroplin dziennie przy temperaturze zewnętrznej 0°C. Brak odpływu oznacza, że woda kapie na elewację i może uszkodzić tynk w ciągu 2-3 zim.

Kwestia hałasu i norm akustycznych

Pompy powietrzne pracują na poziomie 38-52 dB w odległości 1 m, w zależności od mocy i trybu (cichy/nominalny/turbo). Tryb cichy, dostępny w modelach inwerterowych, ogranicza hałas do 35-40 dB kosztem 10-15% wydajności. Warto go stosować w nocy, gdy pompa pokrywa już mniejsze zapotrzebowanie.

WT 2021 (Warunki Techniczne, Dziennik Ustaw 2022 poz. 1225) nie regulują wprost hałasu pomp, ale powołują się na normę PN-EN ISO 9613-2, która określa metodę obliczania propagacji dźwięku w terenie zabudowanym. Dla działki 500 m² z domem 8 m od granicy obowiązuje zazwyczaj limit 40-45 dB na granicy działki sąsiada.

Najczęstsze pytania, które padają przy planowaniu montażu

Czy pompa ciepła hałasuje na tyle, że trzeba się martwić? Modele klasy A+++ generują 38-42 dB w trybie nominalnym, czyli mniej niż klimatyzator typu split. W odległości 3 m od okna sypialni to już 28-32 dB, czyli poziom szeptu. Sąsiedzi słyszą ją tylko w bezpośrednim otoczeniu.

Czy pompa działa przy -20°C? Tak, ale ze spadkiem wydajności. W temperaturze -15°C pompa powietrzna typu monoblok 9 kW dostarcza 5,5-6,5 kW ciepła przy COP 2,2-2,5. Przy -20°C sprawność spada do COP 1,8-2,1, a moc grzewcza do 4,5-5,5 kW. Dlatego w surowym klimacie warto dodać grzałkę elektryczną 3-6 kW jako wspomaganie.

Ile prądu zużywa pompa ciepła? Dom 120 m², 4 osoby, zapotrzebowanie 8 kW: roczne zużycie prądu przez pompę to 4500-6500 kWh. Przy taryfie G11 (0,62 zł/kWh w 2024) daje to 2800-4000 zł rocznie. Z fotowoltaiką 6-8 kWp koszt spada do 1000-1800 zł, a nadwyżki można magazynować w CWU.

Minimalne pomieszczenie na pompę ciepła w wariancie all-in-one to 1,5×1,5 m przy wysokości 2,1 m, czyli 4,7 m³. W praktyce warto dodać 30% zapasu na wentylację i dostęp serwisowy, co daje realne 6-7 m³.

Wymiary pompy ciepła podsumowanie praktyczne

Dobór pompy ciepła bez kotłowni to nie kwestia kompromisu, tylko świadomej decyzji projektowej. Nowoczesne urządzenia powietrze-woda zajmują od 0,1 m² (sam hydrobox) do 1,2 m² (monoblok z zasobnikiem), a ich montaż nie wymaga ani komina, ani wydzielonego pomieszczenia.

Kluczowe liczby do zapamiętania: jednostka zewnętrzna 800-1100 mm szerokości, hydrobox 420×270×790 mm, all-in-one 600×600×1700-1950 mm, zasobnik 200 l ⌀600×1450 mm. Łącznie w domu 120 m² potrzebujesz ok. 0,5-1 m² podłogi na cały system, co mieści się w przedpokoju, pralni lub spiżarni.

Przed zakupem zweryfikuj trzy rzeczy: dostęp do ściany zewnętrznej w odległości do 5 m od hydroboxu, przyłącze 3-fazowe dla mocy powyżej 12 kW oraz możliwość odprowadzenia skroplin. Te trzy warunki decydują o tym, czy pompa zmieści się w Twoim domu bez kosztownych przeróbek.

Sprawdź karty techniczne konkretnych modeli na stronach producentów i porównaj ich wymiary z dostępną przestrzenią w projekcie. Instrukcja montażowa zawiera schemat z minimalnymi odległościami, a karta katalogowa poda dokładne wymiary opakowania i masę urządzenia.

Źródła danych i norm: PN-EN 12102:2014 (pomiary hałasu), PN-EN 14511 (badania pomp ciepła), PN-EN ISO 9613-2 (propagacja dźwięku), Warunki Techniczne 2021 (Dz.U. 2022 poz. 1225), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dane cenowe i wymiarowe na podstawie kart katalogowych producentów pomp ciepła dostępnych na ich stronach internetowych (styczeń 2024). Programy dotacyjne: Czyste Powietrze (czystepowietrze.gov.pl), Moje Ciepło (mojecieplo.gov.pl).
