Jak wygląda schemat instalacji z pompą ciepła
Schemat instalacji z pompą ciepła wygląda inaczej w każdym domu, bo zależy od typu urządzenia, mocy grzewczej budynku, temperatury zasilania i sposobu przygotowania ciepłej wody. Wielu inwestorów szuka jednego uniwersalnego rysunku, który da się wkleić do projektu, a taki po prostu nie istnieje. Schemat zawsze wynika z konkretnej sytuacji: rodzaju dolnego źródła, istniejącej instalacji, izolacji budynku i wymagań użytkowników. W tym materiale pokazuję pełną logikę układu krok po kroku, z opisem każdego elementu, jego funkcji i skutków złego doboru, żeby każdy mógł zrozumieć, dlaczego jego instalacja musi wyglądać właśnie tak, a nie inaczej.
- Jak działa pompa ciepła i obieg czynnika
- Schemat podłączenia pompy ciepła w nowym domu
- Schemat instalacji pompy ciepła przy modernizacji domu
- Ogrzewanie podłogowe czy grzejniki
- Dobór pompy ciepła do domu
- Koszt instalacji pompy ciepła
- Montaż, uruchomienie i eksploatacja
- Porównanie wariantów konstrukcyjnych
- Najczęstsze błędy inwestorów
- Checklista odbioru instalacji
Jak działa pompa ciepła i obieg czynnika
Każda pompa ciepła, niezależnie od typu, opiera się na odwróconym obiegu termodynamicznym, który przenosi energię z otoczenia do budynku. Czynnik chłodniczy krąży w zamkniętej pętli i kolejno zmienia stan skupienia, oddając lub pobierając ciepło w czterech kluczowych elementach układu. Cały cykl powtarza się tysiące razy na dobę, a jego wydajność opisuje współczynnik COP przy danych warunkach oraz SCOP uwzględniający cały sezon grzewczy.
W parowniku czynnik o niskiej temperaturze wrzenia pobiera ciepło z dolnego źródła, czyli powietrza, gruntu lub wody. Sprężarka podnosi ciśnienie i temperaturę gazu, zamieniając niskopotencjalną energię w użyteczne ciepło o wyższym parametrze. Skraplacz oddaje tę energię do instalacji grzewczej lub zasobnika ciepłej wody użytkowej, a zawór rozprężny obniża ciśnienie przed powrotem do parownika.
Źródło ciepła → parownik → sprężarka → skraplacz → instalacja grzewcza lub CWU → zawór rozprężny → powrót do parownika. Taki schemat przepływu obowiązuje w każdym typie pompy, zmienia się jedynie sposób pozyskania energii w pierwszym ogniwie.
Dolne źródło to medium, z którego pompa pobiera ciepło. W powietrznych modelach jest to powietrze atmosferyczne, w gruntowych wymiennik płynu w rurach, a w wodnych studnia lub ciek wodny. Górne źródło oznacza instalację odbierającą ciepło, czyli najczęściej ogrzewanie podłogowe, grzejniki lub zasobnik CWU. Wartości ciśnienia i temperatury roboczej różnią się między modelami, dlatego nie należy traktować pojedynczych liczb jako uniwersalnych parametrów.
Sprawność sezonowa zależy od różnicy temperatur między źródłem a odbiornikiem. Im mniejsza różnica, tym wyższy współczynnik SCOP i niższe rachunki za prąd. Dlatego ogrzewanie podłogowe, pracujące przy 30-35°C, współgra z pompą znacznie lepiej niż grzejniki wymagające 50-55°C. Ta prosta zależność fizyczna przesądza o doborze całej instalacji.
Schemat podłączenia pompy ciepła w nowym domu
Nowy budynek pozwala zaprojektować układ hydrauliczny od podstaw, z pełną swobodą doboru średnic, urządzeń i źródła ciepła. Kluczowy warunek to obliczenie zapotrzebowania na ciepło metodą bilansową, a nie szacowanie mocy po powierzchni. Prawidłowe wyliczenia uwzględniają izolację przegród, wentylację, stolarkę okienną, kubaturę oraz zapotrzebowanie na ciepłą wodę.

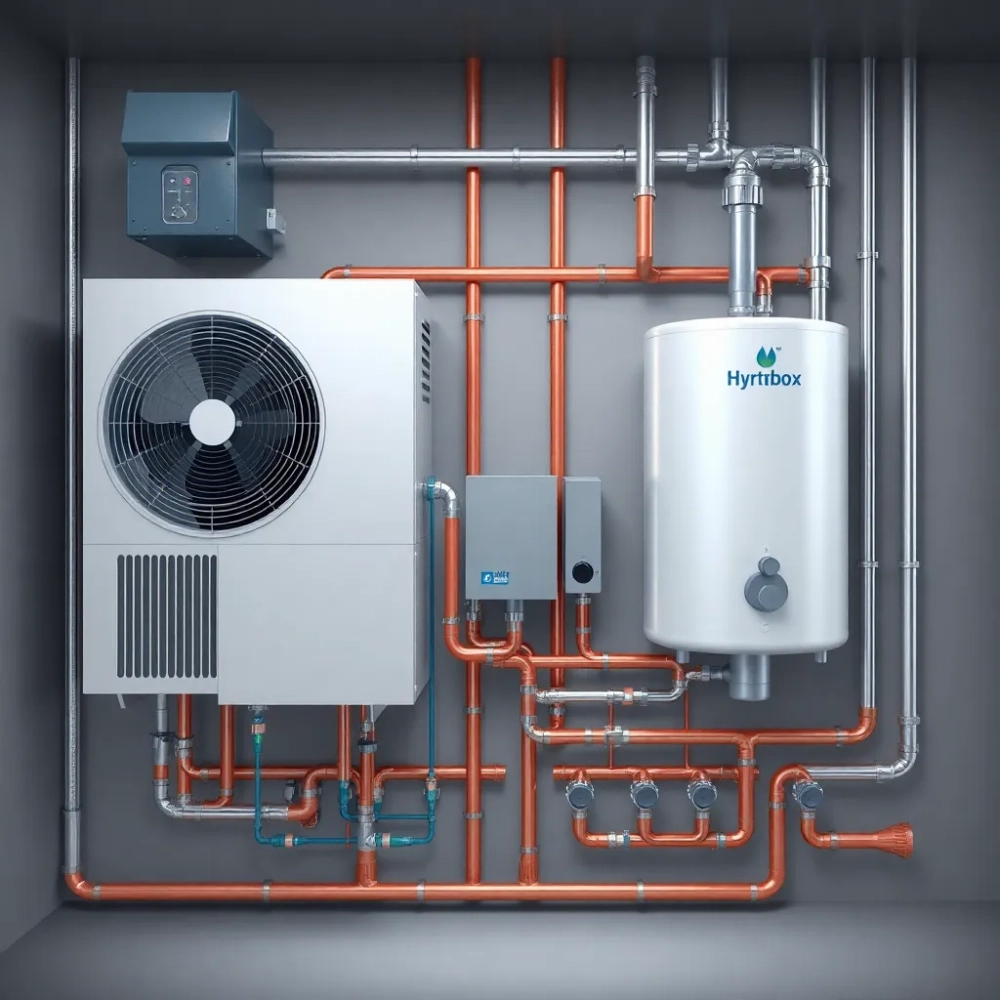

Podstawowy schemat podłączenia pompy ciepła w nowym domu obejmuje kolejno: pompę, filtr siatkowy lub magnetyczny, zawory odcinające, pompę obiegową, sprzęgło hydrauliczne lub bufor, rozdzielacz ogrzewania podłogowego lub obieg grzejnikowy, zasobnik CWU z wężownicą oraz układ sterowania pogodowego. Taki układ zapewnia stabilność pracy, separację obiegów i ochronę sprężarki przed częstymi załączeniami.
| Element układu | Funkcja | Kryterium doboru | Skutek złego doboru |
|---|---|---|---|
| Filtr siatkowy/magnetyczny | ochrona wymiennika przed zanieczyszczeniami | średnica rury, jakość wody w instalacji | zatkanie wymiennika, spadek mocy |
| Pompa obiegowa | wymuszenie przepływu czynnika | wydajność i wysokość podnoszenia | głośna praca, niedogrzane pomieszczenia |
| Bufor / sprzęgło | separacja obiegów, stabilizacja temperatury | pojemność 20-40 l/kW mocy | taktowanie sprężarki, szybsze zużycie |
| Zasobnik CWU | magazynowanie ciepłej wody | 50-60 l na mieszkańca | brak komfortu, przegrzewanie |
| Sterownik pogodowy | regulacja krzywej grzewczej | algorytm, czujnik zewnętrzny | przegrzewanie, wyższe rachunki |
Wentylacja mechaniczna z rekuperacją może współpracować z pompą, ale jej nie zastępuje. Rekuperator odzyskuje ciepło z powietrza wywiewanego, zmniejszając zapotrzebowanie na ogrzewanie, lecz nadal wymaga źródła ciepła w okresie silnych mrozów. Dobrze zaprojektowany układ uwzględnia sprzężenie obu systemów przez wymiennik krzyżowy lub glikolowy, co dodatkowo podnosi sprawność całej instalacji.
Przygotowanie ciepłej wody wymaga osobnej uwagi, bo to największy pojedynczy odbiornik ciepła w domu. Zasobnik z wężownicą spiralną lub półprzeponowy łączy się z pompą przez trójdrogowy zawór przełączający. Cyrkulacja CWU zapewnia natychmiastowy dostęp do ciepłej wody, ale zwiększa straty ciepła, więc potrzebuje izolowanych przewodów i sterowania czasowego.
Schemat instalacji pompy ciepła przy modernizacji domu
Modernizacja istniejącego budynku różni się zasadniczo od projektu nowej instalacji, bo trzeba ocenić stan techniczny orurowania, grzejników, pompy obiegowej i jakości wody. Stara instalacja często zawiera osady i zanieczyszczenia, które mogłyby zniszczyć nowy wymiennik pompy w ciągu kilku tygodni. Dlatego pierwszym krokiem jest płukanie chemiczne, próba szczelności i montaż filtra magnetycznego z siatką.
Bufor lub sprzęgło hydrauliczne pełni w modernizowanym układzie podwójną funkcję. Po pierwsze separuje obieg pompy od obiegu grzejników, co pozwala na niezależną regulację temperatury. Po drugie zwiększa bezwładność cieplną, ograniczając częstotliwość uruchomień sprężarki. Dobór pojemności bufora zależy od mocy pompy i pojemności instalacji, zwykle mieści się w przedziale 20-50 l na każdy kilowat mocy grzewczej.
Samodzielne łączenie pompy ze starą instalacją bez audytu grozi poważnymi konsekwencjami. Błędna hydraulika obniża sprawność nawet o 30%, zwiększa hałas przepływu i prowadzi do przedwczesnego zużycia sprężarki. Każda modernizacja wymaga projektu i obliczeń, a nie tylko wymiany kotła na pompę w tej samej obudowie.
Nie każda stara instalacja wymaga pełnej przebudowy. Często wystarczy wymiana pompy obiegowej, regulacja zaworów termostatycznych i montaż bufora, żeby pompa ciepła osiągnęła akceptowalną sprawność. Czasem jednak zbyt wysoka temperatura zasilania wymagana przez stare grzejniki lub brak miejsca na jednostkę zewnętrzną przesądza o konieczności wymiany odbiorników na podłogowe lub większe grzejniki niskotemperaturowe.
Naczynie przeponowe, zawór bezpieczeństwa i zawór zwrotny stanowią obowiązkowe elementy zabezpieczające, niezależnie od tego, czy instalacja jest nowa czy modernizowana. Ich dobór wynika z objętości wody w układzie oraz ciśnienia roboczego pompy. Zaniedbanie tych elementów prowadzi do awarii, a w skrajnych przypadkach do zalania budynku.
Ogrzewanie podłogowe czy grzejniki
Ogrzewanie podłogowe współgra z pompą ciepła najlepiej, ponieważ pracuje przy temperaturze zasilania 30-35°C. Taki parametr pozwala pompie utrzymać wysoki współczynnik COP nawet przy temperaturach zewnętrznych dochodzących do -15°C. Grzejniki natomiast wymagają zwykle 45-55°C w najzimniejsze dni, co obniża sprawność sezonową o kilkanaście procent.
| Rozwiązanie | Temperatura zasilania | Korzyści | Ograniczenia | Rekomendowane zastosowanie |
|---|---|---|---|---|
| Ogrzewanie podłogowe | 30-35°C | wysoki COP, komfort cieplny | wyższy koszt montażu, bezwładność | nowe domy, duże powierzchnie |
| Grzejniki niskotemperaturowe | 40-45°C | szybka reakcja, łatwy montaż | niższy SCOP, wyższe rachunki | modernizacje, mniejsze budynki |
| Grzejniki wysokotemperaturowe | 50-55°C | kompatybilność ze starą instalacją | najniższa sprawność pompy | tymczasowo, bez przebudowy |
| Układ mieszany | 35-50°C | elastyczność, komfort | potrzeba dwóch obiegów | domy z poddaszem i piętrami |
Krzywa grzewcza i regulator pogodowy automatycznie dostosowują temperaturę zasilania do warunków zewnętrznych. W praktyce oznacza to, że pompa podnosi temperaturę wody tylko wtedy, gdy spada temperatura na zewnątrz, a przez większość sezonu utrzymuje parametry bliskie optimum. Zawory termostatyczne na grzejnikach pozwalają regulować komfort w poszczególnych pomieszczeniach bez ingerencji w krzywą.
Dobór pompy ciepła do domu
Dobór zaczyna się od obliczeń, a nie od katalogu producenta. Projektant potrzebuje konkretnych danych: zapotrzebowania na ciepło wyrażonego w kilowatach, izolacji przegród, typu wentylacji, liczby domowników i zapotrzebowania na ciepłą wodę. Te informacje pozwalają dobrać moc grzewczą, typ dolnego źródła oraz pojemność zasobnika.
| Typ pompy | Dolne źródło | Koszt inwestycji | Stabilność pracy | Wymagania terenowe |
|---|---|---|---|---|
| Powietrze-woda | powietrze atmosferyczne | 35 000-55 000 zł | spadek mocy poniżej -10°C | minimalne, działka 300 m² |
| Grunt-woda (odwiert) | odwiert 80-150 m | 60 000-90 000 zł | stabilna przez cały rok | zgoda na odwiert, dostęp do wiertnicy |
| Grunt-woda (kolektor) | kolektor poziomy 1,2-1,5 m | 50 000-75 000 zł | stabilna, zależna od opadów | działka od 800 m², brak skalistego gruntu |
| Woda-woda | studnia głębinowa | 55 000-85 000 zł | bardzo stabilna | wydajna studnia, badanie jakości wody |
Pompa powietrzna oferuje najprostszy i zwykle najtańszy montaż, ponieważ nie wymaga odwiertów ani dużej działki. Jej słabością jest spadek wydajności przy bardzo niskich temperaturach, choć nowoczesne modele inwerterowe radzą sobie dobrze do -15°C bez grzałki wspomagającej. Pompa gruntowa zapewnia stabilną pracę niezależnie od pogody, ale wymaga znacznie większej inwestycji początkowej i zgody na prace w gruncie.
Przed wyceną warto przygotować dla instalatora zestaw danych: projekt architektoniczny, informację o izolacji, planowaną liczbę mieszkańców, dzienne zużycie ciepłej wody, dostępne przyłącze elektryczne oraz preferencje dotyczące chłodzenia. Im więcej konkretów, tym dokładniejsza oferta i mniejsze ryzyko niedoszacowania mocy.
Przykładowo dla domu 120 m² o zapotrzebowaniu 9 kW i czteroosobowej rodzinie zwykle dobiera się pompę o mocy grzewczej 8-10 kW, bufor o pojemności 200-300 l oraz zasobnik CWU 250-300 l. To dane poglądowe, bo rzeczywiste parametry zależą od izolacji, strefy klimatycznej i rozkładu pomieszczeń. Każdy przypadek wymaga indywidualnych obliczeń.
Koszt instalacji pompy ciepła
Całkowity koszt inwestycji obejmuje nie tylko samo urządzenie, ale też dolne źródło, instalację hydrauliczną, zasobnik CWU, sterowanie, montaż i uruchomienie. W domu 120 m² z pompą powietrzną całość mieści się zwykle w przedziale 35 000-55 000 zł, natomiast gruntowy wymiennik podnosi koszt o dodatkowe 12 000-15 000 zł za odwiert lub kolektor poziomy.
| Składnik kosztu | Udział w budżecie | Co wpływa na cenę |
|---|---|---|
| Pompa ciepła z osprzętem | 45-55% | moc, typ, producent |
| Dolne źródło | 20-30% | odwiert, kolektor, studnia |
| Instalacja hydrauliczna | 10-15% | rozdzielacz, bufor, rury |
| Zasobnik CWU | 5-8% | pojemność, typ wężownicy |
| Sterowanie i automatyka | 3-5% | regulator pogodowy, termostaty |
| Montaż i uruchomienie | 8-12% | zakres prac, region |
Koszty eksploatacyjne wylicza się z zapotrzebowania budynku, ceny energii elektrycznej i współczynnika SCOP. Dla domu o zapotrzebowaniu 12 000 kWh rocznie i SCOP równym 4,0 zużycie prądu wynosi 3 000 kWh, co przy taryfie G11 daje około 2 400 zł rocznie. Pompa gruntowa osiąga zwykle SCOP 4,5-5,0, więc rachunek spada o kilkanaście procent w porównaniu z pompą powietrzną.
Podane kwoty mają charakter orientacyjny i zależą od modelu urządzenia, zakresu prac oraz regionu Polski. Przed podjęciem decyzji warto porównać co najmniej trzy oferty sporządzone na podstawie identycznej specyfikacji, żeby uniknąć porównywania rozwiązań, które różnią się zakresem lub jakością komponentów.
Aktualne programy dofinansowania, takie jak Czyste Powietrze czy Mój Prąd, mogą pokryć część inwestycji, ale ich warunki zmieniają się co kilka miesięcy. Przed zakupem należy sprawdzić obowiązujące regulacje na stronach rządowych oraz uzyskać informację o wymaganych dokumentach i terminach naboru. Wykorzystanie starej oferty dofinansowania jako aktualnej to częsty błąd, który opóźnia całą inwestycję.
Montaż, uruchomienie i eksploatacja
Prawidłowy montaż zaczyna się od audytu i projektu, nie od zakupu urządzenia. Dopiero na ich podstawie dobiera się moc, typ pompy i pozostałe elementy. Kolejne kroki obejmują montaż dolnego i górnego źródła, próbę szczelności, odpowietrzenie, uruchomienie, regulację krzywej grzewczej i przekazanie użytkownikowi protokołu z parametrami pracy.
| Etap | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Próba szczelności | ciśnienie przez 30 min bez spadku | wykrycie nieszczelności przed uruchomieniem |
| Odpowietrzenie | brak pęcherzyków w obiegu | powietrze obniża przepływ i hałasuje |
| Ustawienie krzywej | parametry odpowiadają budynkowi | za wysoka temperatura to straty energii |
| Działanie CWU | temperatura, czas nagrzewania | komfort użytkowania, higiena |
| Zabezpieczenia | zawór bezpieczeństwa, naczynie | ochrona przed nadciśnieniem |
| Czytelność sterownika | menu, harmonogramy, alarmy | użytkownik musi rozumieć obsługę |
Podstawowa konserwacja ogranicza się do kontroli ciśnienia w instalacji, czyszczenia filtrów, sprawdzania stanu jednostki zewnętrznej i okresowego przeglądu technicznego. Filtry wymagają czyszczenia co kilka miesięcy, a ich zatkanie powoduje spadek wydajności i wzrost hałasu. Raz w roku warto zlecić przegląd uprawnionemu instalatorowi, który zweryfikuje parametry czynnika chłodniczego i działanie zabezpieczeń.
Najczęstsze błędy montażowe to zbyt mała moc pompy w stosunku do zapotrzebowania budynku, brak bufora w instalacji z ogrzewaniem podłogowym, źle dobrany zasobnik CWU oraz pominięcie filtra magnetycznego. Każdy z tych błędów obniża sprawność, zwiększa koszty eksploatacji i skraca żywotność urządzenia.
Porównanie wariantów konstrukcyjnych
Pompy typu monoblok mają wszystkie podzespoły w jednej obudowie i łączą się z instalacją hydrauliczną bezpośrednio, bez pośrednich przewodów chłodniczych. Upraszcza to montaż i eliminuje ryzyko wycieku czynnika, ale wymaga instalacji w pomieszczeniu zabezpieczonym przed mrozem lub stosowania glikolu w obiegu. Sprawdzają się w domach z kotłownią i dobrą izolacją akustyczną.
Pompy typu split dzielą urządzenie na jednostkę zewnętrzną i moduł wewnętrzny połączone przewodami chłodniczymi. Jednostka zewnętrzna zawiera parownik, sprężarkę i wentylator, a moduł wewnętrzny skraplacz oraz sterowanie. Taki układ eliminuje konieczność instalacji glikolowej w budynku, a przewody chłodnicze można prowadzić w krótkich odcinkach przez ścianę. Najlepiej sprawdzają się w domach bez wydzielonej kotłowni.
Pompy typu all-in-one integrują zasobnik CWU i elementy hydrauliczne w jednej obudowie, co skraca czas montażu i zmniejsza liczbę połączeń. Kompaktowa budowa ułatwia lokalizację w garażu, pralni lub utility room. Ograniczeniem bywa mniejsza pojemność wbudowanego zasobnika, co w domach z większą liczbą domowników wymaga montażu dodatkowego zbiornika.
| Typ konstrukcji | Miejsce montażu | Zalety | Wady | Przybliżony koszt (zł) |
|---|---|---|---|---|
| Monoblok | kotłownia, piwnica | prosty montaż, brak czynnika w budynku | wrażliwość na mróz, hałas | 30 000-48 000 |
| Split | jednostka zewn. + moduł wewn. | cicha praca, brak glikolu | przewody chłodnicze, certyfikat F-GAZ | 35 000-55 000 |
| All-in-one | garaż, pralnia | kompaktowość, szybki montaż | mniejszy zasobnik CWU | 38 000-58 000 |
Norma PN-EN 14511 określa metody badania pomp ciepła i warunki deklarowania mocy, a PN-EN 15450 definiuje wymagania dla systemów grzewczych z pompami w budynkach. Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, nakłada obowiązek zapewnienia minimalnej efektywności energetycznej instalacji, co w praktyce oznacza konieczność stosowania izolacji przewodów i regulacji pogodowej.
Najczęstsze błędy inwestorów
Pierwszy błąd to dobór mocy pompy na podstawie powierzchni domu, bez obliczeń zapotrzebowania na ciepło. Dom 150 m² z dobrą izolacją może potrzebować mniej niż 8 kW, a słabo ocieplony budynek 100 m² nawet 12 kW. Różnica w kosztach inwestycji i eksploatacji sięga kilkudziesięciu procent, a źle dobrana moc oznacza ciągłą pracę sprężarki albo niedogrzanie pomieszczeń.
Drugi błąd to pominięcie bufora w instalacji z ogrzewaniem podłogowym. Bez sprzęgła hydraulicznego pompa pracuje w krótkich cyklach, co obniża jej żywotność i zwiększa zużycie prądu. Bufor wyrównuje temperaturę, wydłuża czas pracy sprężarki i chroni wymiennik przed szokami termicznymi. To jeden z najtańszych elementów układu, a jego brak generuje najwięcej problemów eksploatacyjnych.
Trzeci błąd to brak filtracji wody grzewczej. Woda w instalacji niesie ze sobą osady, kamień i produkty korozji, które osadzają się w wymienniku pompy i obniżają jego wydajność. Filtr siatkowy lub magnetyczny kosztuje kilkaset złotych, a zaniedbanie jego montażu może skrócić żywotność wymiennika o kilka lat. W szczególności w modernizowanych instalacjach filtracja jest absolutną koniecznością.
Czwarty błąd to rezygnacja z regulacji pogodowej na rzecz stałej temperatury zasilania. Krzywa grzewcza automatycznie dostosowuje parametry pracy do temperatury zewnętrznej, co pozwala utrzymać stały komfort przy minimalnym zużyciu energii. Bez tej regulacji pompa pracuje przy zbyt wysokiej temperaturze w cieplejsze dni i marnuje sporą część energii.
Checklista odbioru instalacji
- Parametry pracy odpowiadają wartościom z projektu (moc, temperatura, ciśnienie).
- Krzywa grzewcza ustawiona zgodnie z charakterystyką budynku.
- CWU nagrzewa się w deklarowanym czasie, cyrkulacja działa prawidłowo.
- Zabezpieczenia (zawór bezpieczeństwa, naczynie przeponowe) sprawdzone i opisane w protokole.
- Sterownik czytelny, użytkownik przeszkolony z obsługi harmonogramów i alarmów.
- Filtry zamontowane i czyste, dostęp do serwisu zapewniony.
- Dokumentacja kompletna: projekt, schemat, protokół uruchomienia, karta gwarancyjna.
Efektywność i koszt instalacji z pompą ciepła zależą od całego układu, nie tylko od wyboru samego urządzenia. Poprawny schemat hydrauliczny uwzględnia charakterystykę budynku, typ dolnego źródła, sposób przygotowania ciepłej wody i wymagania użytkowników. Każdy element od filtra po regulator pogodowy pełni określoną funkcję, a pominięcie któregokolwiek obniża sprawność lub skraca żywotność systemu.
Przed podjęciem decyzji warto porównać co najmniej trzy oferty sporządzone na bazie identycznej specyfikacji, zweryfikować referencje instalatora i sprawdzić dostępność serwisu w regionie. Audyt istniejącej instalacji lub projekt nowego układu pozwalają uniknąć kosztownych błędów i dopasować moc pompy do rzeczywistego zapotrzebowania. Bezpłatna konsultacja z projektantem oraz wizja lokalna to najlepsza inwestycja na początku drogi do własnej pompy ciepła.
Źródła danych i norm: PN-EN 14511 (metody badania pomp ciepła), PN-EN 15450 (systemy grzewcze z pompami w budynkach), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.), dane dotyczące dofinansowania ze stron programów Czyste Powietrze (czystepowietrze.gov.pl) oraz Mój Prąd (mojprad.gov.pl), informacje techniczne publikowane przez portal branżowy globenergia.pl i portal instalacyjny instalacjebudowlane.pl.
