Jak naprawdę działa pompa ciepła? Schemat krok po kroku
Skoro na dworze jest minus piętnaście, a kaloryfer grzeje jakby lato trwało w najlepsze, to znaczy, że gdzieś musi istnieć prosty, fizyczny powód. Pompa ciepła nie tworzy energii z powietrza, lecz ją przenosi, korzystając z różnicy temperatur i pracy sprężarki. Poniżej rozkładam cały mechanizm na cztery etapy, pokazuję współczynnik COP przy mrozie, porównuję trzy typy urządzeń i dorzucam pięć pytań, które warto zadać przed zakupem. Efekt? Po lekturze już nigdy nie pomylisz pompy z „magicznym pudełkiem", a każda rozmowa z instalatorem stanie się prostsza.
- Skąd pompa bierze ciepło, gdy na dworze mróz?
- Etapy pracy pompy ciepła: parownik, sprężarka, skraplacz, zawór
- COP i SCOP pompy ciepła przy różnych temperaturach
- Rodzaje pomp ciepła: powietrzna, gruntowa, wodna
- Koszty eksploatacji i zwrot inwestycji
- FAQ - najczęstsze pytania inwestorów
- 5 pytań przed wyborem pompy ciepła
Skąd pompa bierze ciepło, gdy na dworze mróz?
Klucz tkwi w drugiej zasadzie termodynamiki, która mówi, że ciepło samoczynnie przepływa z ciała cieplejszego do chłodniejszego, nigdy odwrotnie. Pompa ciepła wymusza ten transport wbrew naturalnemu kierunkowi, zużywając przy tym energię elektryczną do napędu sprężarki.
| Zjawisko | Kierunek przepływu ciepła | Co napędza proces |
|---|---|---|
| Stygnięcie herbaty w kubku | Od gorącej herbaty do chłodnego otoczenia | Różnica temperatur (samorzutnie) |
| Działanie pompy ciepła | Od zimnego powietrza/gruntu do ciepłej instalacji | Sprężarka + prąd elektryczny |

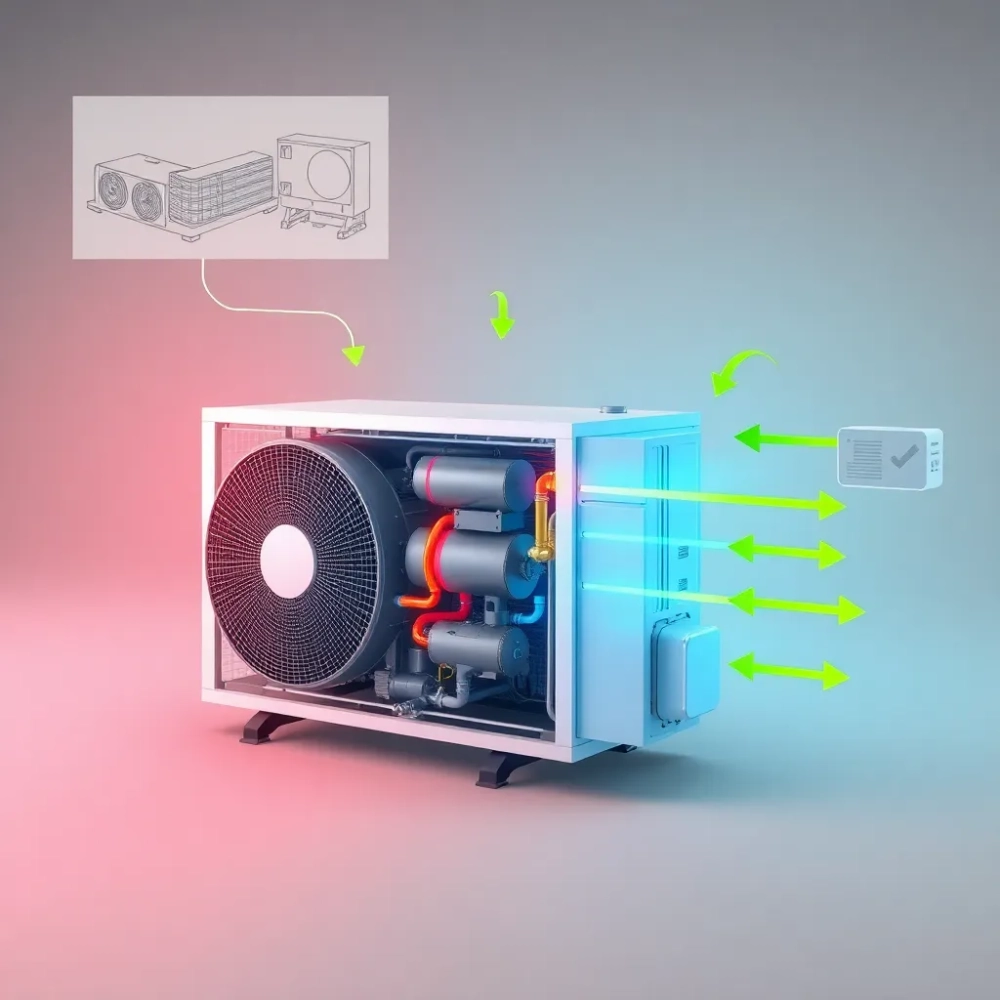

Ciepło to energia chaotycznego ruchu cząsteczek, dlatego nawet w pozornie „zimnym" powietrzu o temperaturze -10°C cząsteczki wciąż drgają. Urządzenie pobiera tę resztkową energię, podnosi jej „potencjał" temperaturowy sprężarką i oddaje do wody grzewczej. Stąd określenie: pompa ciepła schemat działania opiera się na obiegu chłodniczym, a nie na spalaniu paliwa.
Czy wiesz, że lodówka działa dokładnie tak samo, tylko w drugą stronę. Chłodzi wnętrze, a ciepło „wyrzuca" przez czarną kratkę z tyłu. Gdybyś postawił czajnik przy tej kratce, woda zagotowałaby się szybciej niż na kuchence gazowej.
Ta sama zasada rządzi klimatyzatorem, zamrażarką i właśnie pompą ciepła. Różnica polega na tym, że w domu zależy nam na efekcie grzewczym, więc cały układ projektujemy tak, by „strona gorąca" miała wydajność dopasowaną do zapotrzebowania budynku.
Etapy pracy pompy ciepła: parownik, sprężarka, skraplacz, zawór
Cały obieg chłodniczy składa się z czterech powtarzalnych przemian, zamkniętych w hermetycznej instalacji wypełnionej czynnikiem, najczęściej R32 lub starszym R410A. Poniżej kolejne kroki, każdy z przybliżoną temperaturą i ciśnieniem dla popularnej pompy powietrznej 9 kW.
1. Parownik - odbiór ciepła z otoczenia
W parowniku ciekły czynnik o temperaturze około -25°C wrze, pobierając ciepło przemiany fazowej z powietrza, gruntu albo wody. Wentylator wymusza przepływ powietrza przez lamele, czynnik zmienia stan z ciekłego na gazowy i trafia do sprężarki.
2. Sprężarka - podniesienie ciśnienia
Sprężarka (scroll lub inwerterowa) spręża gaz do ciśnienia 20-25 bar, przez co jego temperatura rośnie do 80-100°C. To jedyny element pobierający prąd, dlatego sprawność sprężarki decyduje o rachunkach za energię elektryczną.
3. Skraplacz - oddanie ciepła do instalacji
Gorący gaz trafia do skraplacza, oddaje ciepło wodzie grzewczej i skrapla się z powrotem do cieczy. W skraplaczu panuje temperatura 50-60°C, wystarczająca do ogrzewania podłogowego i grzejników niskotemperaturowych.
4. Zawór dławiący (ekspansyjny) - powrót do niskiego ciśnienia
Ciecz przechodzi przez zawór ekspansyjny, gdzie ciśnienie spada gwałtownie do około 2-3 bar. Temperatura czynnika spada do wartości wyjściowej i cykl zaczyna się od nowa. Zawór pełni identyczną funkcję jak dysza w gaśnicy piankowej.
Wskazówka praktyczna: jeśli słyszysz jednostkę pracującą „na full" przez wiele godzin bez wyraźnego efektu grzewczego, najczęściej winowajcą jest nieszczelność obiegu albo zabrudzony parownik. Warto wtedy zlecić diagnostykę z manometrami.
Każdy etap da się zmierzyć, dlatego serwisant dysponujący zestawem manometrów i termometrem bezdotykowym potrafi wskazać usterkę w ciągu kilkunastu minut. Schemat działania pompy ciepła w formie infografiki najczęściej pokazuje właśnie tę czwórkę elementów w układzie zamkniętym.
COP i SCOP pompy ciepła przy różnych temperaturach
Współczynnik COP (Coefficient of Performance) określa, ile energii cieplnej dostarcza 1 kWh prądu. SCOP to wartość uśredniona dla całego sezonu grzewczego, zgodnie z normą PN-EN 14511 oraz PN-EN 14825. Im wyższa liczba, tym niższy rachunek.
| Temperatura zewnętrzna | COP pompy powietrznej (typowo) | Spadek sprawności |
|---|---|---|
| +7°C | 4,2-4,8 | Wartość referencyjna |
| 0°C | 3,4-3,9 | Spadek o ok. 18% |
| -5°C | 2,9-3,3 | Spadek o ok. 30% |
| -10°C | 2,5-2,8 | Spadek o ok. 40% |
| -15°C | 2,2-2,4 | Spadek o ok. 48% |
Gdy COP spada poniżej 2,0, znaczy, że na każdy kilowat ciepła zużywasz pół kilowata prądu, więc ekonomia przestaje być tak oczywista. Nowoczesne urządzenia inwerterowe utrzymują wysoką sprawność dzięki modulacji mocy sprężarki od 20% do 100%, bez cyklicznego wyłączania się. W praktyce oznacza to rzadsze „szczyty" zużycia energii i dłuższą żywotność sprężarki, której łożyska mniej się eksploatują.
Uwaga! przy projektowaniu instalacji dla klimatu Polski wschodniej warto założyć tzw. punkt biwalentny, czyli temperaturę, poniżej której pompa współpracuje z grzałką elektryczną lub kotłem. Standardowo ustawia się go na -7 do -10°C, aby uniknąć pracy urządzenia na granicy wydajności.
Rodzaje pomp ciepła: powietrzna, gruntowa, wodna
Wybór źródła dolnego decyduje o kosztach inwestycji, sprawności rocznej oraz wymaganiach wobec działki. Różnice wynikają z temperatury, jaką oferuje otoczenie, oraz stabilności tej temperatury w ciągu roku.
| Typ pompy | Źródło ciepła | SCOP | Koszt inwestycji (dom 150 m²) | Kiedy wybrać |
|---|---|---|---|---|
| Powietrzna (PC) | Powietrze zewnętrzne | 2,8-3,6 | 35 000-55 000 zł | Działka mała lub bez odwiertów |
| Gruntowa (GC) | 4,0-4,8 | 70 000-110 000 zł | Działka ≥ 600 m², brak MPZP ograniczeń | |
| Wodna (HPC) | woda gruntowa/rzeczna | 4,5-5,2 | 80 000-130 000 zł | Dostęp do studni o wydajności > 2 m³/h |
Powietrzna pompa ciepła
Najprostsza w montażu, wymaga jedynie jednostki zewnętrznej i podłączenia hydraulicznego. Nie zamarza, lecz traci sprawność przy mrozie poniżej -10°C. Sprawdza się w nowoczesnych domach pasywnych, gdzie zapotrzebowanie na ciepło wynosi 30-50 W/m².
Gruntowa pompa ciepła
Korzysta ze stabilnej temperatury gruntu na głębokości 1,5 m, która w Polsce wynosi 8-10°C niezależnie od pory roku. Wymaga odwiertów (sonda pionowa) lub wykopu pod kolektor poziomy, co podnosi koszt, ale zapewnia wyższy SCOP. Wymaga pozwolenia wodnoprawnego.
Kiedy unikać danego rozwiązania
Pompy powietrznej unikaj, gdy dom jest słabo ocieplony (zapotrzebowanie > 90 W/m²), bo przy siarczystym mrozie rachunki za prąd mogą przewyższyć koszt gazu. Gruntowa nie sprawdzi się na małej działce w zabudowie szeregowej, gdzie brak miejsca na kolektor. Wodna wymaga wody o stałej temperaturze i jakości, inaczej wymiennik pokryje się kamieniem lub glonami.
Czy wiesz, że zgodnie z normą PN-EN 15450 projektanci powinni dobierać moc pompy do 70% obciążenia szczytowego, a resztę pokrywać grzałką. Dzięki temu sprężarka pracuje w najbardziej ekonomicznym zakresie, a jej żywotność rośnie do 18-20 lat.
Koszty eksploatacji i zwrot inwestycji
Przy domu 150 m² i zapotrzebowaniu 9 000 kWh/rok, powietrzna pompa o SCOP 3,2 zużyje 2 800 kWh prądu, czyli około 2 240 zł rocznie (taryfa G11, 0,80 zł/kWh). Gruntowa przy SCOP 4,5 zużyje jedynie 2 000 kWh, czyli 1 600 zł. Różnica w kosztach inwestycji (ok. 50 000 zł) zwraca się po 7-9 latach, jeśli porównujemy z kotłem gazowym kondensacyjnym przy cenie gazu 0,38 zł/kWh.
Dotacje i ulgi
Program „Czyste Powietrze" oraz ulga termomodernizacyjna pozwalają odzyskać od 30% do nawet 55% kosztów kwalifikowanych, łącznie z wymianą instalacji grzewczej. W praktyce skraca to czas zwrotu do 4-5 lat, co czyni pompę jedną z najbardziej opłacalnych inwestycji grzewczych w Polsce.
Uwaga! jednostka zewnętrzna pompy powietrznej generuje hałas 45-58 dB(A) w odległości 1 m. W zabudowie szeregowej warto zachować minimum 3 m od okna sąsiada i rozważyć obudowę dźwiękochłonną, inaczej konfliktu z administracją nie da się uniknąć.
FAQ - najczęstsze pytania inwestorów
Czy pompa grzeje przy -20°C?
Tak, lecz jej sprawność spada do COP 1,8-2,1, co oznacza, że z 1 kWh prądu uzyskasz nieco ponad 2 kWh ciepła. Dla takiej temperatury projektuje się współpracę z grzałką elektryczną albo kominkiem z płaszczem wodnym.
Ile kosztuje montaż pompy ciepła?
Montaż samej pompy powietrznej to 6 000-9 000 zł, gruntowej 15 000-25 000 zł, a wodnej nawet 30 000 zł. Cena obejmuje podłączenie hydrauliczne, elektryczne oraz uruchomienie z próbą szczelności.
Jak głośno pracuje pompa?
Nowoczesne modele inwerterowe osiągają 38-45 dB(A) w trybie cichym, co odpowiada szeptowi rozmowy. Największe natężenie hałasu występuje podczas odszraniania, kiedy wentylator pracuje na wyższych obrotach przez kilka minut.
Jaka jest żywotność sprężarki?
Przy dobrej instalacji i rocznym przeglądzie sprężarka scroll wytrzymuje 18-22 lata, a inwerterowa nawet 25 lat. Najczęstsze awarie wynikają z zanieczyszczonego filtra lub braku okresowego czyszczenia lameli parownika.
Czy potrzebuję fotowoltaiki?
Fotowoltaika pokrywa 40-70% rocznego zużycia prądu pompy, ale żeby zbilansować całość, potrzebujesz mocy paneli równej zapotrzebowaniu energetycznemu budynku. Bez paneli pompa i tak się opłaci, lecz rachunek za prąd pozostanie odczuwalny.
Czy pompa działa latem?
W trybie chłodzenia aktywnym odwraca obieg i schładza budynek, zużywając 3-5 kWh na każde 10 kWh ciepła usuniętego. To tańsze rozwiązanie niż klimatyzator typu split, jeśli i tak posiadasz ogrzewanie podłogowe.
Jakie są wymagania prawne?
Pompa ciepła nie wymaga pozwolenia na budowę ani zgłoszenia, o ile jej moc nie przekracza 50 kW i nie emituje zanieczyszczeń. Wyjątkiem jest gruntowa pompa z odwiertami, gdzie konieczne jest pozwolenie wodnoprawne zgodnie z Prawem wodnym (Dz.U. 2001 nr 115 poz. 1229).
5 pytań przed wyborem pompy ciepła
- Jakie jest zapotrzebowanie budynku na ciepło? Im niższe (≤ 50 W/m²), tym mniejsza i tańsza pompa wystarczy.
- Czy działka pozwala na odwierty lub kolektor? W zabudowie miejskiej zazwyczaj zostaje powietrzna.
- Jaki jest docelowy poziom hałasu? Sprawdź normę akustyczną dla Twojej strefy w miejscowym planie zagospodarowania.
- Czy instalacja obsłuży niską temperaturę? Podłogówka 35°C vs. grzejniki 55°C zmienia dobór mocy o 25-30%.
- Jakie masz źródło zasilania? Planujesz fotowoltaikę? Dobierz moc pompy pod przyszłą produkcję paneli.
Świadomy wybór pompy ciepła zaczyna się od audytu energetycznego budynku i analizy działki, nie od katalogu producenta. Instalator wykonujący taki audyt termowizją i obliczeniami zapotrzebowania na ciepło według normy PN-EN ISO 13790 oszczędzi Ci przepłacania za przewymiarowane urządzenie.
Źródła danych i normy
- PN-EN 14511 - wydajność cieplna pomp powietrze/woda i solanka/woda
- PN-EN 14825 - sezonowy współczynnik efektywności SCOP
- PN-EN 15450 - systemy grzewcze z pompami ciepła w budynkach
- PN-EN ISO 13790 - obliczanie zapotrzebowania na energię budynków
- Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225)
- Ustawa Prawo wodne (Dz.U. 2001 nr 115 poz. 1229 z późn. zm.)
- Program „Czyste Powietrze" - zasady i wysokość dofinansowania, Narodowy Fundusz Ochrony Środowiska i Gospodarki Wodnej (czystepowietrze.gov.pl)
