Szukasz instrukcji obsługi do pompy ciepła powietrze-woda o mocy 9 kW i orientujesz się, że ten dokument ma więcej stron niż twoja umowa kredytowa? Trafiłeś w punkt. Znajdziesz tutaj wyjaśnienia, które w oryginalnym opakowaniu zostały podane suchym językiem działu prawno-technicznego, bez kontekstu przemysłowego i bez wskazania, które ustawienie faktycznie zmienia sposób, w jaki urządzenie zarządza przepływem medium grzewczego w twoim instalacja.

• Konfiguracja trybów pracy: grzanie, CWU, klimatyzacja i wentylacja z odzyskiem ciepła
• Ustawienia przepływu i prędkości pompy obiegowej w systemie 9 kW
• Serwis i konserwacja: przegląd, czyszczenie i wymiana filtra
• Parametry techniczne porównanie wybranych ustawień
• Pytania i odpowiedzi dotyczące pompy ciepła Panasonic Aquarea 9kW

Konfiguracja trybów pracy: grzanie, CWU, klimatyzacja i wentylacja z odzyskiem ciepła

Dostępne generacje i różnice w czynniku chłodniczym

Na rynku europejskim dostępne są dwie linie produktowe różniące się czynnikiem roboczym. Generacja K wykorzystuje czynnik R32, który ma współczynnik potencjału globalnego ocieplenia na poziomie 675, co oznacza niższą ślad węglowy w porównaniu z wcześniejszymi mieszankami syntetycznymi. Generacja L bazuje na propancie czynniku naturalnym R290 którego GWP wynosi zaledwie 3, jednak w związku z właściwościami palnymi instalator musi przestrzegać restrykcyjnych norm w zakresie lokalizacji jednostki zewnętrznej w budynku. Wybór między tymi dwiema wersjami determinuje nie tylko ekologię eksploatacji, ale również wymagania dotyczące szczelności instalacji chłodniczej, które w praktyce różnią się procedurą serwisową.

System typu split oznacza rozdzieloną konstrukcję: jednostka zewnętrzna sprężarkowa połączona jest przewodami chłodniczymi z modułem hydraulicznym wewnątrz budynku. Moduł hydrauliczny zawiera płytowy wymiennik ciepła, pompę obiegową, zbiornik wody grzewczej oraz układ sterowania. Rozwiązanie to pozwala na instalację jednostki sprężarkowej na zewnątrz przy zachowaniu pełnej kontroli nad ciśnieniem roboczym medium wodnego po stronie wewnętrznej.

Tryb grzania logika nastaw i priorytetów

W trybie grzania pompa ciepła pracuje zgodnie z krzywą grzewczą, którą użytkownik definiuje poprzez współrzędne temperaturowe: temperatura zasilania zależy od temperatury zewnętrznej w sposób liniowy lub wielopunktowy. Krzywa wielopunktowa daje precyzyjną kontrolę w budynkach o zmiennym obciążeniu, ponieważ pozwala na wprowadzenie indywidualnych nastaw dla kilku zakresów temperatur zewnętrznych na przykład przy -15°C zasilanie może wynosić 55°C, a przy +5°C jedynie 35°C. Układ sterowania oblicza wówczas temperaturę wody grzewczej jako funkcję regresji, a nie prostego współczynnika korekcyjnego, co minimalizuje przegrzewanie pomieszczeń w okresach przejściowych.

Może Cię zainteresować też ten artykuł Pompa ciepła wodorowa

Ważnym aspektem jest konfiguracja trybu T-CAP, czyli trybu zdolnego do pokrycia szczytowego zapotrzebowania bez udziału grzałki elektrycznej. W tym trybie sprężarka osiąga nominalną wydajność grzewczą nawet przy temperaturze zewnętrznej -20°C, o ile instalacja wodna została zaprojektowana na odpowiednią różnicę temperatur między zasilaniem a powrotem, typowo 10-15 K dla ogrzewania podłogowego. Sterownik automatycznie ogranicza prędkość wentylatora jednostki zewnętrznej, aby utrzymać ciśnienie skraplania w bezpiecznym zakresie wyznaczonym przez producenta dla danego czynnika chłodniczego.

Przygotowanie ciepłej wody użytkowej

Ciepła woda użytkowa generowana jest przez współpracujący zbiornik buforowy wyposażony w wężownicę grzewczą pobierającą ciepło z obiegu chłodniczego. Sterownik oferuje trzy strategie priorytetowe: priorytet CWU, priorytet ogrzewania oraz tryb równoległy. Wybór zależy od profilu zużycia: w domu jednorodzinnym, gdzie rano i wieczorem występuje szczyt poboru ciepłej wody, sensowny jest priorytet CWU z wymuszonym przełączeniem na okres około 60 minut przed planowanym poborem. W obiekcie komercyjnym restauracji, hotelu gdzie zapotrzebowanie na CWU jest rozłożone równomiernie w ciągu dnia, tryb równoległy pozwala na jednoczesne podgrzewanie wody użytkowej i wspieranie ogrzewania.

Temperatura zbiornika CWU może być nastawiona w zakresie 40-65°C. Przy 50°C ryzyko poparzenia jest ograniczone, natomiast przy 55°C występuje wystarczająca dezynfekcja bakteriologiczna zgodnie z normą PN-EN 806-2, która wymaga utrzymania temperatury minimum 50°C w punkcie poboru przez co najmniej minutę dziennie. Ustawienie 60°C eliminuje ryzyko legionelli niemal całkowicie, lecz generuje wyższe straty postojowe zbiornika orientacyjnie 1,5-2 kWh na dobę dla standardowego zasobnika 200-litrowego w dobrze zaizolowanym pomieszczeniu.

Powiązany temat Pompa ciepła 7kW na ile metrów

Klimatyzacja i wentylacja z odzyskiem ciepła

Tryb chłodzenia uruchamia sprężarkę w kierunku obiegu odwrotnego: czynnik paruje po stronie wewnętrznej, odbierając ciepło z wody obiegowej, a skrapla się po stronie zewnętrznej. Efektem jest obniżenie temperatury wody grzewczej do wartości 7-18°C, która następnie przepływa przez klimakonwektory wentylatorowe zainstalowane w pomieszczeniach. Klimakonwektory te różnią się od tradycyjnych klimatyzatorów typu split tym, że medium rozdzielcze stanowi woda, co pozwala na centralną regulację i integrację z istniejącym systemem grzewczym bez konieczności prowadzenia osobnych przewodów chłodniczych przez wszystkie pomieszczenia.

Wentylacja z odzyskiem ciepła w tym systemie realizowana jest przez moduł wentylacyjny wyposażony w wymiennik entalpowy. Wymiennik entalpowy różni się od zwykłego wymiennika temperaturowego tym, że przekazuje nie tylko ciepło, ale również wilgoć zimą odzyskuje energię zarówno z powietrza wywiewanego, jak i z zawartej w nim pary wodnej, co zmniejsza obciążenie nawilżacza w sezonie grzewczym. Latem mechanizm działa odwrotnie: chłodne i suche powietrze wywiewane obniża temperaturę i wilgotność powietrza nawiewanego. Sprawność odzysku dla tego typu wymienników mieści się w paśmie 80-88% w standardowych warunkach laboratoryjnych.

Ustawienia przepływu i prędkości pompy obiegowej w systemie 9 kW

Zasada działania pompy obiegowej w obiegu wodnym

Pompa obiegowa w module hydraulicznym pełni funkcję regulatora ciśnienia dynamicznego, natomiast jej zdolność do transportu medium wodnego zależy od dwóch parametrów: wysokości podnoszenia mierzonej w metrach słupa wody oraz nominalnej wydajności objętościowej wyrażonej w litrach na minutę lub metrach sześciennych na godzinę. Dla jednostki 9 kW przy różnicy temperatur 10 K średnie zapotrzebowanie przepływowe wynosi około 775 litrów na godzinę, co odpowiada przepływowi 12,9 litra na minutę. Pompa obiegowa musi pokonać opory instalacji opory tarcia w rurach, opory przepływu przez wymiennik płytowy oraz opory miejscowe na kolanach i zaworach aby dostarczyć tę objętość przy projektowej różnicy ciśnień.

Przeczytaj również o Najlepsze pompy ciepła ranking

Układ sterowania umożliwia regulację prędkości obrotowej pompy w trybie proporcjonalnym lub stałociśnieniowym. W trybie proporcjonalnym ciśnienie zasilania jest utrzymywane na stałym poziomie, lecz pompa automatycznie zmniejsza obroty przy niższym zapotrzebowaniu na przepływ, co bezpośrednio przekłada się na redukcję poboru energii elektrycznej przez samą pompę nawet o 30-40% względem pracy na pełnych obrotach. Tryb stałociśnieniowy utrzymuje stałe ciśnienie różnicowe na zaworze mieszającym, co jest przydatne w instalacjach z termostatycznymi zaworami mieszającymi, gdzie nagłe zamknięcie jednego obiegu mogłoby wygenerować niepożądany wzrost ciśnienia w pozostałych gałęziach.

Zakresy przepływu a sprawność sprężarki

Każda sprężarka scroll pracuje w optymalnym punkcie przepływowym, który producent wyznacza na podstawie karty charakterystyki sprężarki. Zbyt niski przepływ po stronie parownika skutkuje przegrzaniem sprężarki i spadkiem współczynnika COP o 5-12% względem wartości nominalnej, ponieważ nadmiar ciepła nie jest odprowadzany przez parujący czynnik chłodniczy. Zbyt wysoki przepływ powoduje natomiast zjawisko cyklu mokrego ciekły czynnik przedostaje się do sprężarki, co w skrajnych przypadkach prowadzi do uszkodzenia mechanicznego wirnika sprężarki w ciągu kilkunastu godzin pracy. Producent określa bezpieczny zakres przepływu nominalnego jako 70-130% wartości średniej projektowej.

Dla instalacji podłogowej, gdzie projektowa różnica temperatur między zasilaniem a powrotem wynosi 8-10 K, przepływ musi być wyższy niż w przypadku instalacji radiatorowej, gdzie DT sięga 15-20 K. Wynika to bezpośrednio z bilansu energetycznego: przy stałej mocy grzewczej Q = m × cp × DT, zmniejszenie różnicy temperatur DT wymaga proporcjonalnego zwiększenia masowego natężenia przepływu m. Dlatego podczas konfiguracji instalacji z mieszanym systemem rozdziału podłogówka w parterze, grzejniki na piętrze sterownik musi obsługiwać minimum dwa obiegi mieszane z osobnymi pompami obiegowymi, każdą nastawioną na inny punkt pracy.

Parametry graniczne przepływu i zabezpieczenia

System wyposażony jest w czujnik przepływu zamontowany na powrocie z instalacji wodnej do modułu hydraulicznego. Czujnik ten generuje sygnał do sterownika, który w przypadku wykrycia przepływu poniżej wartości progowej typowo 3-5 litrów na minutę dla jednostki 9 kW uruchamia procedurę awaryjną: wyłącza sprężarkę i wyświetla kod błędu E02 lub E03 w zależności od wersji oprogramowania. Przyczyną może być powietrze w instalacji, zamknięty zawór odcinający lub zużycie łożysk pompy obiegowej.

Warto sprawdzić wartość graniczną przepływu maksymalnego określoną w karcie technicznej modułu hydraulicznego przekroczenie jej grozi przekroczeniem ciśnienia roboczego po stronie wody powyżej wartości dopuszczalnej dla płytowego wymiennika ciepła, która w większości konstrukcji wynosi 3 bary. Czujnik wysokiego ciśnienia po stronie wody chroni wymiennik przed przeciążeniem, ale nie zastępuje naczynia wzbiorczego zamontowanego w systemie centralnego ogrzewania, które powinno być dobrane zgodnie z normą PN-EN 12828 określającą pojemność wzbiorczą jako funkcję pojemności wodnej instalacji i maksymalnej temperatury pracy.

Serwis i konserwacja: przegląd, czyszczenie i wymiana filtra

Przegląd okresowy zakres i częstotliwość

Zgodnie z wymaganiami producenta przegląd techniczny urządzenia należy przeprowadzać co najmniej raz w roku, najlepiej przed sezonem grzewczym, kiedy sprężarka przechodzi z trybu chłodzenia w tryb ogrzewania. Podczas przeglądu serwisant sprawdza szczelność obiegu chłodniczego metodą ciśnieniową z użyciem azotu suchego azot nie reaguje z czynnikiem chłodniczym, więc ewentualny spadek ciśnienia jednoznacznie wskazuje na nieszczelność. Dla obiegu z czynnikiem R32 ciśnienie próbne wynosi 35 barów, dla R290 25 barów ze względu na niższe ciśnienie robocze tego czynnika.

Podczas tego samego przeglądu kontroluje się stan elektryczny połączeń w skrzynce przyłączeniowej jednostki zewnętrznej. Luzujące się zaciski wskutek cykli termicznych generują lokalne przegrzewanie, które przy natężeniu rzędu 10 A może doprowadzić do stopienia izolacji przewodu w ciągu kilkunastu miesięcy. Serwisant powinien również zmierzyć rezystancję izolacji silnika sprężarki i silnika wentylatora wartość poniżej 2 MΩ wskazuje na degradację izolacji i wymaga interwencji przed uruchomieniem urządzenia w sezonie grzewczym.

Czyszczenie jednostki zewnętrznej

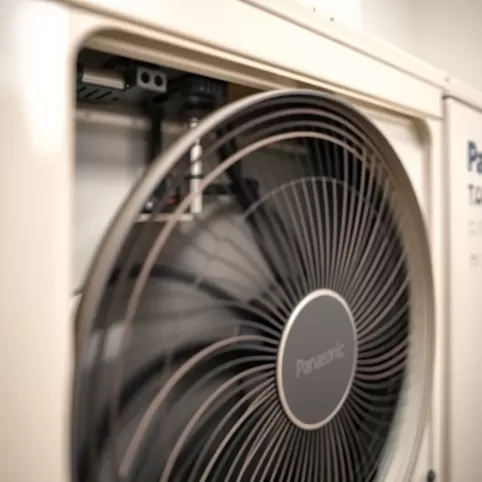

Jednostka zewnętrzna pracuje w trybie otwartym wentylator wymusza przepływ powietrza przez lamele skraplacza, które z czasem pokrywają się kurzem, pyłem roślinnym i mechanicznymi zanieczyszczeniami atmosferycznymi. Warstwa brudu grubości już 1 mm redukuje efektywną powierzchnię wymiany ciepła o 10-15%, co bezpośrednio przekłada się na wzrost temperatury skraplania o 3-6°C i spadek mocy grzewczej o analogiczną wartość procentową. Fizyka tego procesu jest prosta: zabrudzone lamelki zwiększają opór przepływu powietrza, a jednocześnie tworzą izolacyjną warstwę utrudniającą przekaz ciepła z czynnika chłodniczego do powietrza zewnętrznego.

Czyszczenie wykonuje się strumieniem wody pod ciśnieniem nieprzekraczającym 5 barów, skierowanym prostopadle do lameli, aby nie odkształcić żeberek aluminiowych. Nie wolno stosować myjek wysokociśnieniowych o strumieniu punktowym, ponieważ emitowany strumień może zgnieść lamelki, pogorszyć szczeliny międzyżebrowe i stworzyć strefy zastoinowe z mniejszą efektywnością wymiany ciepła. Po oczyszczeniu lameli serwisant sprawdza drożność kanałów odwodnienia w podstawie jednostki ich zatkanie prowadzi do gromadzenia się wody w misie odwadniającej i korozji blachy stalowej.

Wymiana filtra wody i konserwacja układu hydraulicznego

Filtr siatkowy zamontowany na dopływie wody do modułu hydraulicznego zatrzymuje zanieczyszczenia stałe obecne w instalacji wodnej piasek, osady z rur stalowych, produkty korozji mosiężnych elementów armatury. Zatory w filtrze objawiają się spadkiem ciśnienia przed pompą obiegową, co sterownik sygnalizuje kodem błędu. Orientacyjnie filtr należy kontrolować co trzy miesiące, a przy nowej instalacji przez pierwszy rok eksploatacji nawet co miesiąc, ponieważ płukanie nowej instalacji generuje zwiększoną ilość zanieczyszczeń, które osadzają się w pierwszych tygodniach pracy układu.

Stężenie glikolu w obiegu wodnym, jeśli instalacja została napełniona mieszanką woda-glikolową, wymaga corocznej kontroli refraktometrem. Spadek stężenia glikolu poniżej wartości projektowej obniża punkt zamarzania roztworu i zwiększa lepkość dynamiczną medium, co pogarsza warunki przepływu przez wymiennik płytowy różnica ciśnień rośnie, a wydajność wymiany ciepła spada. Dla glikolu propylenowego stężenie 30% zapewnia ochronę do około -15°C, natomiast w rejonach z temperaturami poniżej -20°C projektant powinien zastosować mieszankę 40-procentową z odpowiednim zwiększeniem wydajności pompy obiegowej.

Wymiana czynnika chłodniczego i przegląd instalacji chłodniczej

Uzupełnienie czynnika chłodniczego w obiegu zamkniętym powinno odbywać się wyłącznie po stwierdzeniu nieszczelności i jej usunięciu samo dolewanie bez naprawy punktu przecieku jest działaniem doraźnym i prowadzi do powtarzających się interwencji serwisowych. Ilość czynnika uzupełnianego rejestrowana jest w karcie urządzenia, a całkowita ilość czynnika zainstalowana w obiegu podawana jest na tabliczce znamionowej jednostki zewnętrznej. Nadmiar czynnika chłodniczego przepełnienie powoduje podwyższone ciśnienie skraplania, przegrzanie sprężarki i skrócenie jej żywotności, natomiast niedobór skutkuje przegrzewaniem parownika i spadkiem mocy grzewczej.

Przy pracy z czynnikiem R290 serwisant musi posiadać kwalifikacje zgodne z rozporządzeniem w sprawie bezpieczeństwa urządzeń ciśnieniowych, ponieważ propan jest czynnikiem palnym w grupie A3 według klasyfikacji ASHRAE. Instalacja musi spełniać wymogi dotyczące maksymalnej ilości czynnika palnego dopuszczonego w jednym pomieszczeniu dla propanu wartość ta wynosi 2,5 kg przy warunkach normalnych, co w praktyce ogranicza pojemność obiegu chłodniczego w jednostce 9 kW do około 0,6-0,8 kg, co jest wartością typową dla mocy znamionowej tego segmentu urządzeń.

Dokumentacja techniczna i wsparcie producenta

Karta techniczna urządzenia zawiera schemat połączeń elektrycznych, zestawienie parametrów pracy, tabelę kodów błędów oraz specyfikację czynnika chłodniczego z dokładną ilością napełnienia. Instrukcja obsługi, która stanowi przedmiot twojego zainteresowania, została opracowana w wersji papierowej oraz w wersji cyfrowej dostępnej w portalu producenta wersja cyfrowa zawiera interaktywne odnośniki do sekcji dotyczących kodów błędów, co przyspiesza diagnostykę w terenie.

Wsparcie techniczne producenta odpowiada na pytania dotyczące konfiguracji sterownika, doboru akcesoriów instalacyjnych oraz procedur uruchomienia. Przed kontaktem warto przygotować numer seryjny urządzenia znajduje się on na tabliczce znamionowej modułu zewnętrznego oraz wersję oprogramowania sterownika, którą można odczytać z menu serwisowego po wprowadzeniu kodu serwisowego dostępnego w dokumentacji technicznej. Informacja o wersji oprogramowania jest kluczowa, ponieważ funkcje sterownika różnią się między generacjami produktowymi K i L, a dostępne opcje konfiguracyjne zależą od wersji firmware'u zainstalowanej w module hydraulicznym.

Parametry techniczne porównanie wybranych ustawień

Poniższe zestawienie przedstawia orientacyjne wartości eksploatacyjne w trzech trybach pracy dla instalacji przy temperaturze zewnętrznej 7°C i wilgotności względnej 85%, przy założeniu temperatury zasilania instalacji grzewczej 35°C.

* Szacunki oparto na średniej cenie energii elektrycznej dla gospodarstwa domowego w Polsce na 2026 rok. Rzeczywiste koszty zależą od taryfy energetycznej, izolacji budynku, sposobu użytkowania oraz warunków klimatycznych w danym regionie.

Skuteczna konfiguracja pompy ciepła powietrze-woda o mocy 9 kW wymaga dopasowania krzywej grzewczej do charakterystyki cieplnej budynku, właściwego ustawienia trybu priorytetowego zgodnie ze strukturą dobowego zużycia ciepłej wody użytkowej oraz sprawdzenia, czy przepływ nominalny mieści się w bezpiecznym paśmie 70-130% wartości projektowej. Regularna konserwacja roczny przegląd szczelności obiegu chłodniczego, czyszczenie lameli jednostki zewnętrznej, kontrola filtra siatkowego i stężenia glikolu to jedyne działania, które realnie przedłużają żywotność sprężarki i utrzymują współczynnik COP na poziomie deklarowanym przez producenta przez co najmniej 10-12 lat eksploatacji.

Jeśli potrzebujesz szczegółowej karty technicznej konkretnej generacji, wsparcia przy doborze pojemności naczynia wzbiorczego lub pomocy w interpretacji kodu błędu wyświetlanego przez sterownik, skontaktuj się z działem technicznym producenta posiadającym aktualną bazę dokumentacji serwisowej.
