Pompa Ciepła Dwa Obiegi Grzewcze: Optymalizacja 2025

Zastanawialiście się kiedyś, jak pogodzić luksus ogrzewania podłogowego z pragmatyzmem tradycyjnych grzejników, a to wszystko zasilane jednym, sprytnym sercem systemu grzewczego? To właśnie wkracza do akcji pompa ciepła dwa obiegi grzewcze – inteligentne rozwiązanie, które pozwala na niezależne sterowanie temperaturami w różnych strefach domu. Zatem, pompa ciepła dwa obiegi grzewcze to konfiguracja, która umożliwia efektywne zarządzanie temperaturą w dwóch niezależnych systemach ogrzewania, co jest szczególnie istotne w domach łączących ogrzewanie podłogowe z grzejnikowym.

Spis treści:

• Rodzaje obiegów grzewczych w instalacji z pompą ciepła
• Zalety i wyzwania systemów dwuobiegowych z pompą ciepła
• Integracja pompy ciepła z istniejącymi grzejnikami
• Bufor i sprzęgło w instalacji z pompą ciepła dwuobiegową
• Q&A

Kiedy mówimy o dwuobiegowych systemach grzewczych z pompą ciepła, na myśl przychodzą nam różne scenariusze, niczym w dobrej kryminalnej intrydze. Ktoś pragnie podłogi idealnie ciepłej w salonie, a jednocześnie grzejników w łazience gotowych do wysuszenia ręcznika. To nie science fiction, a codzienność, w której coraz więcej właścicieli domów poszukuje optymalnych i energooszczędnych rozwiązań. Spójrzmy na zderzenie oczekiwań z rzeczywistością, podsumowując dane zebrane z rozmów i doświadczeń użytkowników.

Jak widać, niezależnie od specyfiki budynku czy dotychczasowego systemu grzewczego, technologia pomp ciepła z dwoma obiegami otwiera drzwi do komfortu i optymalizacji. Każdy z przedstawionych przypadków pokazuje, że kluczem do sukcesu jest nie tylko samo urządzenie, ale przede wszystkim przemyślany projekt instalacji, uwzględniający specyficzne potrzeby użytkownika. To tak, jakby orkiestra miała grać symfonię: każdy instrument (czytaj: obieg grzewczy) musi być nastrojony i harmonijnie współpracować, aby osiągnąć perfekcyjny dźwięk, czyli w naszym przypadku – optymalną temperaturę w każdym pomieszczeniu. Ograniczanie się do jednego rozwiązania to jak granie na jednym palcu – efektywne, ale w ograniczonym zakresie. Przejście na bardziej złożony system, wcale nie musi być skomplikowane czy drogie, wymaga jedynie większej precyzji w planowaniu i wykonaniu. Dzięki elastyczności, jaką oferuje pompa ciepła z dwoma obiegami grzewczymi, możemy dostosować ogrzewanie do indywidualnych preferencji i potrzeb każdej strefy w domu, co jest rewolucyjne w kontekście domowego komfortu i efektywności energetycznej. To już nie tylko ogrzewanie, to inteligentne zarządzanie ciepłem.

Rodzaje obiegów grzewczych w instalacji z pompą ciepła

Instalacje grzewcze z pompą ciepła to dziedzina, która dynamicznie się rozwija, oferując coraz to nowe możliwości konfiguracji. Kiedy mówimy o obiegach grzewczych, musimy rozróżnić podstawowe układy, które odpowiadają za dystrybucję ciepła w budynku. Zasadniczo, możemy wyróżnić systemy jednoobiegowe, które są prostsze i jednolity system ogrzewania, oraz te bardziej zaawansowane – wieloobiegowe, do których należy pompa ciepła dwuobiegowa.

Zobacz także: Pompa ciepła wodorowa: rewolucja w ogrzewaniu domów

W systemie jednoobiegowym cała instalacja grzewcza pracuje na jednej, wspólnej temperaturze zasilania. Oznacza to, że niezależnie od tego, czy mamy do czynienia z ogrzewaniem podłogowym, czy grzejnikami, do wszystkich elementów dociera woda o tej samej temperaturze. To rozwiązanie jest ekonomiczne i proste w montażu, ale jego efektywność spada, gdy w budynku występują różne potrzeby grzewcze. Przykładowo, jeśli dom ma na parterze ogrzewanie podłogowe wymagające niskiej temperatury (np. 35°C), a na piętrze grzejniki, które dla efektywnej pracy potrzebują wyższej temperatury (np. 45°C), system jednoobiegowy będzie musiał zaspokoić wyższe zapotrzebowanie, co skutkuje mniej efektywną pracą pompy ciepła dla podłogówki.

Zupełnie inaczej ma się sytuacja w przypadku systemów wieloobiegowych, a w szczególności dwustrefowych, które są sercem konfiguracji pompa ciepła dwa obiegi grzewcze. Tutaj klucz tkwi w możliwościach różnicowania temperatur zasilania dla poszczególnych obiegów. Dzięki temu, woda do ogrzewania podłogowego może mieć optymalnie niską temperaturę, natomiast do grzejników, których efektywność wzrasta wraz z temperaturą wody, zasilanie jest dostosowane do ich specyficznych wymagań. Taki układ często realizowany jest poprzez zastosowanie rozdzielaczy z zaworami trójdrożnymi, które mieszają wodę, uzyskując pożądaną temperaturę dla danego obiegu. Przykładowo, jeśli na parterze mamy podłogówkę, a na piętrze grzejniki, możliwe jest niezależne sterowanie temperaturami dla obu stref, co znacząco poprawia komfort i efektywność energetyczną.

Warto zwrócić uwagę na zaawansowane systemy „bi-zone” lub nawet „multi-zone”, które oferują producenci pomp ciepła. Te rozwiązania pozwalają na jeszcze bardziej precyzyjne zarządzanie ciepłem, bez konieczności skomplikowanej automatyki zewnętrznej. Możliwe jest sterowanie dwoma nastawami temperatury, bezpośrednio z panelu sterowania pompy. To znacząco upraszcza instalację i późniejszą eksploatację, a także obniża koszty montażu. Czy w systemie trzy-zone występują podobne uproszczenia, czy trzeba budować wszystkie elementy, mieszacze, pompy i rurki osobno? Zazwyczaj zaawansowane sterowniki fabryczne są w stanie zarządzać kilkoma obiegami. Należy jednak mieć świadomość, że im więcej obiegów, tym bardziej skomplikowana staje się regulacja i konfiguracja, co może wymagać dodatkowych elementów i wiedzy instalatora.

Zobacz także: Pompa ciepła 7 kW na ile metrów – dobór metrażu

Właśnie to pytanie o "bi-zone" i jej konfigurację w kotłowni jest kluczowe. Faktycznie, aby system bi-zone mógł normalnie funkcjonować, kotłownia musi być odpowiednio wyposażona. Często oznacza to konieczność wprowadzenia prostych iniekcji, czyli doprowadzenia sygnału z pompy ciepła do zewnętrznych siłowników czy zaworów, które będą odpowiedzialne za mieszanie wody. Szczegóły, tj. jak to zrobić, trzeba ustalić z instalatorem lub wykonawcą kotłowni, aby uniknąć niepotrzebnej roboty i kosztów. Ważne jest, aby wykonawca instalacji wewnętrznej i projektant kotłowni ściśle ze sobą współpracowali. Może zdarzyć się, że w niektórych starszych pompach, bez wbudowanej funkcji "bi-zone", jedynym rozwiązaniem będzie klasyczna alternatywa – jeden lub dwa niezależne obiegi, z zewnętrzną automatyką zarządzającą temperaturą. Nowoczesne urządzenia jednak w dużym stopniu ułatwiają te aspekty.

Co do kwestii domów piętrowych, gdzie na dole jest podłogówka, a na górze grzejniki, model pompy ciepła powinien być wybrany z myślą o możliwości obsługi różnych temperatur zasilania. To właśnie jest idealny scenariusz dla konfiguracji pompa ciepła dwa obiegi grzewcze. Taki system pozwala na efektywne i ekonomiczne ogrzewanie obu stref, zoptymalizowane pod kątem ich indywidualnych wymagań. Ważne jest, aby pamiętać o tym, że nawet jeśli pompa jest w stanie sterować dwoma obiegami, to ich prawidłowe hydrauliczne połączenie i optymalne parametry pracy są kluczowe. Przykładowo, dom o powierzchni 120m2 będzie miał inne zapotrzebowanie na ciepło niż obiekt o znacznie większych rozmiarach, co także wpływa na dobór mocy pompy i konfiguracji obiegu.

Zalety i wyzwania systemów dwuobiegowych z pompą ciepła

Systemy dwuobiegowe w połączeniu z pompą ciepła to swego rodzaju dylemat, który przypomina balansowanie na cienkiej linie między optymalizacją a złożonością. Z jednej strony oferują kuszące korzyści, z drugiej zaś stawiają przed nami pewne wyzwania, które wymagają rozważnego podejścia. Przyjrzyjmy się temu bliżej, by zrozumieć, czy warto w to inwestować.

Jedną z najbardziej oczywistych zalet jest możliwość komfortu na zamówienie. Jak to działa w praktyce? Wyobraź sobie sytuację, w której w salonie, gdzie spędzasz większość czasu, podłoga przyjemnie grzeje stopy (niska temperatura zasilania), a w sypialni, która potrzebuje szybkiego nagrzewania przed snem, grzejniki sprawnie podnoszą temperaturę do wyższego poziomu. To niezależne sterowanie temperaturą w różnych strefach budynku to esencja tego rozwiązania. Pozwala to na zaspokojenie zróżnicowanych potrzeb grzewczych, co jest kluczowe w nowoczesnych, często wielofunkcyjnych przestrzeniach.

Kolejną zaletą jest efektywność energetyczna. Pompa ciepła pracuje najefektywniej, gdy temperatura wody, którą musi podgrzać, jest jak najniższa. W systemie dwuobiegowym, gdzie do podłogówki kierowana jest woda o niższej temperaturze, pompa może pracować z wyższym współczynnikiem COP (Współczynnik Wydajności), co przekłada się na niższe rachunki za energię. Nawet jeśli jeden obieg (np. grzejniki) wymaga wyższej temperatury, pompa i tak będzie działać bardziej optymalnie niż w systemie jednoobiegowym, gdzie wszystkie odbiorniki muszą być zasilane najwyższą potrzebną temperaturą. Przejście z ekogroszku na PC, przy jednoczesnym utrzymaniu istniejącej instalacji grzejnikowej, może przynieść oszczędności rzędu 50% w niektórych przypadkach, a COP na poziomie 3,1 (85% w drugiej taryfie) nie jest rzadkością.

Pojawiają się jednak także wyzwania. Jednym z nich jest złożoność instalacji. Choć nowoczesne pompy ciepła coraz częściej oferują wbudowane funkcje zarządzania dwoma obiegami (jak wspomniane systemy bi-zone), to wciąż konieczne może być posiłkowanie się dodatkowymi elementami, takimi jak zawory trójdrożne, pompy obiegowe dla każdego obiegu czy sprzęgło hydrauliczne. To zwiększa początkowy koszt inwestycji i wymaga precyzyjnego zaprojektowania i wykonania systemu. Nie ma co udawać, że klasyczny układ jest prosty jak budowa cepa; jest bardziej skomplikowany niż system jednoobiegowy, a to, czy „dodatek jakiś do pompy jest potrzebny”, jest przecież szeroko opisane i zależne od specyfiki urządzenia i samego budynku.

Innym wyzwaniem jest potencjalne obniżenie efektywności w pewnych konfiguracjach. Na przykład, jeśli jeden z obiegów jest mały (np. grzejnik w łazience i dwóch sypialniach) i stanowi niewielkie obciążenie dla pompy, może pojawić się problem z utrzymaniem stabilnych warunków pracy urządzenia, co prowadzi do częstych cykli włączania/wyłączania. To może niekorzystnie wpłynąć na żywotność pompy i ogólną efektywność systemu. W takich przypadkach "posiłkowanie się buforem" staje się koniecznością, aby zapewnić pompie odpowiednią ilość wody do wymiany ciepła i ustabilizować jej pracę.

Niektórzy inżynierowie wskazują, że "klasyczny układ można uprościć bez uszczerbku dla efektów pracy PC". Oznacza to możliwość rezygnacji ze sprzęgła czy dodatkowych pomp obiegowych, pozostawiając jedynie zawór trójdrożny termostatyczny. Taka uproszczona instalacja w niektórych przypadkach naprawdę sprawdza się znakomicie. Jednak decyzja o uproszczeniu powinna być podjęta po dokładnej analizie potrzeb budynku i specyfiki wybranej pompy ciepła, ponieważ nie każda konfiguracja pozwoli na takie optymalizacje bez ryzyka utraty efektywności lub komfortu. To trochę jak tuning samochodu – można zdemontować zbędne elementy, ale tylko wtedy, gdy wiemy, co robimy i jakie to będzie miało konsekwencje.

Podsumowując, systemy dwuobiegowe z pompą ciepła są obiecującym rozwiązaniem dla wielu nowoczesnych budynków, szczególnie tych z mieszanymi systemami grzewczymi. Kluczem do sukcesu jest dokładne planowanie, dobór odpowiedniego sprzętu i skorzystanie z wiedzy doświadczonych instalatorów. Tylko wtedy można w pełni wykorzystać zalety tego rozwiązania, minimalizując potencjalne wyzwania i ciesząc się efektywnym i komfortowym ciepłem w domu.

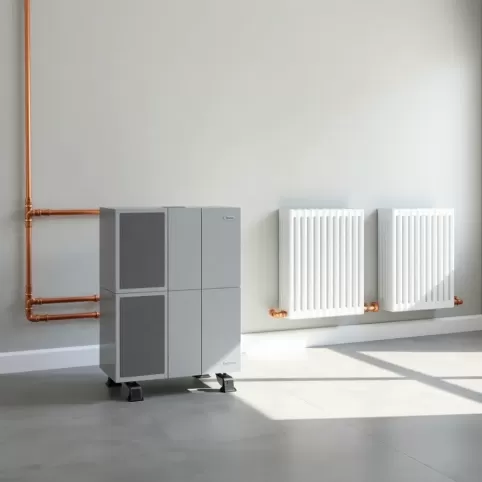

Integracja pompy ciepła z istniejącymi grzejnikami

Wielu właścicieli domów, stojących przed dylematem przejścia z tradycyjnych źródeł ciepła, takich jak kocioł na ekogroszek, na odnawialne źródła energii, zadaje sobie to samo pytanie: "mam dylemat przejścia z ekogroszku na PC, ale mam tylko grzejniki. Nie mam zamiaru modernizować podłogówki". Jest to bardzo powszechna i uzasadniona obawa, ponieważ wymiana całego systemu ogrzewania na podłogowe wiąże się z ogromnymi kosztami i czasochłonnymi pracami remontowymi. Czy integracja pompy ciepła z istniejącymi grzejnikami to w ogóle dobry pomysł, czy raczej techniczna "profanacja OZE"?

Odpowiedź brzmi: tak, to możliwe i w wielu przypadkach wręcz wskazane! Nowoczesne pompy ciepła są coraz bardziej efektywne nawet przy wyższych temperaturach zasilania, co jest kluczowe dla grzejników. Standardowo grzejniki projektowane są do pracy z wodą o temperaturze zasilania rzędu 55-60°C. Pompa ciepła pracuje najefektywniej w niskich temperaturach (ok. 30-45°C), jednak istnieją modele zaprojektowane specjalnie do współpracy z grzejnikami, które mogą osiągać wyższe temperatury zasilania, nawet do 65-70°C, zachowując przy tym akceptowalny współczynnik COP. Oczywiście, im niższa temperatura zasilania, tym lepsza efektywność, więc zawsze warto dążyć do jej minimalizacji, ale to nie zawsze jest możliwe w starych instalacjach. Nie oznacza to jednak, że "ma potrzeby modernizowania instalacji grzejnikowej", wręcz przeciwnie – istnieją rozwiązania, które minimalizują tę konieczność.

Kluczowe w integracji z grzejnikami jest prawidłowe zaprojektowanie i dobór mocy pompy ciepła. Należy przeprowadzić dokładną analizę energetyczną budynku – tzw. audyt energetyczny – aby określić rzeczywiste zapotrzebowanie na ciepło. Często okazuje się, że istniejące grzejniki, choć na pierwszy rzut oka wydają się za małe do pracy z pompą ciepła, w rzeczywistości są wystarczające po minimalnych korektach. Niekiedy wystarczy zwiększyć powierzchnię oddawania ciepła poprzez wymianę kilku najmniejszych grzejników na większe odpowiedniki, bez konieczności rewolucji w całej instalacji. Czasem to kwestia sprawdzenia, czy stare grzejniki nie są po prostu "zagrożone zaniemówieniem" przez lata użytkowania i czy warto zainwestować w ich płukanie.

Co jednak zrobić, gdy w domu piętrowym o powierzchni 120m2 na dole jest podłogówka, a na górze grzejniki? To klasyczny scenariusz dla instalacji pompy ciepła z dwoma obiegami grzewczymi. W takim układzie, jak już wspomniano, ciepło jest rozdzielane na dwa niezależne obiegi, każdy z optymalną dla siebie temperaturą zasilania. Na dole, do podłogówki, kierujemy wodę o niższej temperaturze, co zapewnia maksymalną efektywność pracy pompy. Na górze, do grzejników, dostarczamy wodę o wyższej temperaturze, która jest potrzebna do ich efektywnego działania. System zarządzający dba o to, by obie strefy otrzymywały optymalne warunki grzewcze. "Chcemy grzać jednocześnie podłogówkę i grzejniki – klasyczny układ z buforem/sprzęgłem" to idealne podsumowanie tego podejścia.

A jeśli instalacja oprócz pompy ciepła ma też istniejący kocioł na ekogroszek? Jak to najlepiej połączyć? Taki system nazywany jest hybrydowym i, wbrew niektórym opiniom o "profanacji OZE", może być racjonalnym rozwiązaniem, szczególnie w okresie przejściowym lub w domach, gdzie grzejniki są duże, a kocioł służy jako wsparcie w najbardziej mroźne dni, kiedy temperatura spadnie poniżej 7°C. Kluczowe jest odpowiednie sterowanie priorytetami. Zazwyczaj pompa ciepła pracuje jako główne źródło ciepła, a kocioł uruchamiany jest tylko w przypadku dużego zapotrzebowania na ciepło lub w sytuacji, gdy niskie temperatury zewnętrzne drastycznie obniżają efektywność pompy ciepła. Takie połączenie może zredukować rachunki za ogrzewanie i zapewnić większą niezależność energetyczną, a przy tym "nie generować strat na sprawności", jeśli wszystko zostanie sprawnie zintegrowane i załączane według optymalnego dla każdego źródła ciepła trybu pracy. Należy zwrócić uwagę, że taki układ musi być zaprojektowany tak, aby zapobiec niepotrzebnemu grzaniu przez jedno źródło, gdy drugie pracuje efektywniej.

Ostatecznie, integracja pompy ciepła z istniejącymi grzejnikami nie tylko jest możliwa, ale coraz częściej staje się standardem, zwłaszcza w kontekście termomodernizacji. "Nie ma zamiaru modernizować podłogówki" to już nie wymówka, ale punkt wyjścia do poszukiwania efektywnych i rozsądnych finansowo rozwiązań, które pozwolą na komfortowe i ekologiczne ogrzewanie domu. Można powiedzieć, że rynek grzewczy ewoluował, aby sprostać wyzwaniom starych instalacji. Kwestia doboru mocy pompy, analizy parametrów grzejników oraz wyboru odpowiedniej strategii sterowania jest kluczowa dla sukcesu całego przedsięwzięcia.

Bufor i sprzęgło w instalacji z pompą ciepła dwuobiegową

Gdy wkraczamy w świat instalacji grzewczych z pompą ciepła, a szczególnie tych z dwoma obiegami grzewczymi, prędzej czy później na scenie pojawiają się dwa tajemnicze, choć kluczowe elementy: bufor i sprzęgło. Czasem bywają ze sobą mylone, czasem ich sens stosowania wydaje się zbędny, a czasem – jak to w życiu – okazują się niezbędnymi bohaterami instalacji. Zrozumienie ich roli jest kluczowe dla efektywnej i długotrwałej pracy systemu.

Zacznijmy od bufora ciepła. To nic innego jak izolowany zbiornik, którego głównym zadaniem jest magazynowanie energii cieplnej. Można go porównać do akumulatora, który "zbiera" ciepło, kiedy pompa ciepła ma nadmiar mocy, a "oddaje", gdy zapotrzebowanie na ciepło jest wyższe niż chwilowa wydajność pompy. Czy w tej sytuacji nie jest potrzebny żaden bufor? Cóż, „będzie posiłkowanie się buforem” to częsta odpowiedź w wielu sytuacjach. Bufor pełni kilka istotnych funkcji w systemie z pompą ciepła. Przede wszystkim, zapewnia minimalny przepływ wody przez skraplacz pompy ciepła, co jest niezbędne dla jej stabilnej pracy. Pamiętajmy, że każda pompa ciepła potrzebuje odpowiedniej ilości wody do wymiany ciepła, aby uniknąć częstego włączania i wyłączania, czyli tzw. "taktowania", które skraca żywotność urządzenia. Jest to szczególnie ważne, gdy w instalacji występują małe obiegi grzewcze, takie jak wspomniany „mały obieg grzewczy (np. grzejnik w łazience i dwóch sypialniach)”, gdzie przepływ może być niewystarczający.

Kolejną zaletą bufora jest optymalizacja pracy pompy ciepła. Umożliwia on pompie pracowanie przez dłuższe cykle, w optymalnych warunkach, magazynując wyprodukowane ciepło, a następnie rozładowując je do instalacji w miarę zapotrzebowania. To z kolei przekłada się na wyższą efektywność energetyczną (wyższy COP) i mniejsze zużycie prądu. Ponadto, bufor może stanowić element zabezpieczający w przypadku odmrażania (defrostu) jednostki zewnętrznej powietrznej pompy ciepła, dostarczając niezbędne ciepło z instalacji. W instalacjach z dwoma obiegami, gdzie "chcemy grzać jednocześnie podłogówkę i grzejniki – klasyczny układ z buforem/sprzęgłem", bufor jest prawie zawsze elementem polecanym, a czasem wręcz niezbędnym, aby zarządzać różnicami temperatur i potrzebami obu obiegów. Pytanie, czy jednostka "ma potrzeby stosowania bufora przy tej jednostce", jest zawsze zależne od konkretnego modelu pompy i od tego, czy producent wbudował wewnętrzne elementy spełniające jego funkcję.

Przejdźmy teraz do sprzęgła hydraulicznego. Sprzęgło, znane również jako sprzęgło separacyjne, służy do hydraulicznego oddzielenia obiegu źródła ciepła (pompy ciepła) od obiegu lub obiegów odbiorników ciepła (instalacji grzewczej). Jego głównym celem jest zapewnienie stabilnego przepływu przez pompę ciepła, niezależnie od zmiennego przepływu w instalacji. Jest to szczególnie przydatne, gdy w instalacji są różne obiegi o różnych oporach hydraulicznych, a pompa ciepła nie jest wyposażona w moduł hydrauliczny separujący lub posiada jedynie pompę z regulacją obrotów (elektronicznie komutowaną).

W prostszych słowach: sprzęgło uniezależnia pracę pompy obiegowej w pompie ciepła od pomp obiegowych w instalacji domowej. To zapobiega zakłóceniom w przepływie i ciśnieniu, co mogłoby negatywnie wpłynąć na wydajność i żywotność pompy ciepła. Należy jednak zaznaczyć, że w dobie nowoczesnych pomp ciepła, które posiadają wbudowane układy hydrauliczne i inteligentne sterowanie pompami obiegowymi, stosowanie sprzęgła hydraulicznego staje się coraz mniej konieczne. Wiele nowych modeli jest w stanie poradzić sobie z różnicami ciśnień i przepływów wewnętrznie, bez dodatkowych zewnętrznych elementów. Jak powiedział ktoś kiedyś: "klasyczny można uprościć bez uszczerbku dla efektów pracy PC-PW; – zrezygnować ze sprzęgła, – zrezygnować z dwu pomp obiegowych dodatkowych, – pozostawić zawór 3-drogowy termostatyczny". Ta wypowiedź jest szczególnie istotna w kontekście postępu technologicznego. Taka instalacja, jak wspomniano, "sprawuje się znakomicie", oferując oszczędności na poziomie 50% w niektórych przypadkach i z dobrym COP.

Podsumowując, zarówno bufor, jak i sprzęgło hydrauliczne, mają swoje miejsce w instalacjach z pompą ciepła, a zwłaszcza w tych dwuobiegowych. Bufor jest niezastąpiony do magazynowania ciepła i stabilizowania pracy pompy, natomiast sprzęgło hydrauliczne, choć kiedyś było standardem, dziś coraz częściej jest elementem opcjonalnym, w zależności od technologii i inteligencji zastosowanej w pompie ciepła. Decyzja o ich zastosowaniu zawsze powinna być poprzedzona dokładną analizą specyfiki budynku, zapotrzebowania na ciepło, a także parametrów wybranej pompy ciepła i opinii doświadczonego projektanta lub instalatora. Odpowiednio dobrany i zintegrowany system to gwarancja efektywnego i komfortowego ogrzewania na lata.

Q&A

Tutaj znajdziesz odpowiedzi na najczęściej zadawane pytania dotyczące instalacji pompy ciepła z dwoma obiegami grzewczymi.
