Pompa ciepła a zawory termostatyczne jak współpracują bez strat?

Czy pompa ciepła toleruje zawory termostatyczne, czy raczej z nimi walczy? Krótka odpowiedź brzmi: toleruje, ale tylko wtedy, gdy instalacja zostanie odpowiednio zbuforowana i skonfigurowana pod kątem zmiennego obciążenia. Zawory montowane na grzejnikach potrafią jednocześnie obniżyć komfort cieplny, zdestabilizować pracę sprężarki i podnieść rachunki, jeśli ktoś traktuje pompę jak kocioł gazowy. Różnica między oboma urządzeniami jest tu fundamentalna i to właśnie od niej zależy, czy inwestycja w głowice termostatyczne ma w ogóle sens.

• Wpływ zaworów termostatycznych na wydajność pompy ciepła
• Krzywa grzewcza i zawory - jak ustawić, by działały razem?
• Kiedy zawory termostatyczne szkodzą pompie ciepła - częste błędy
• Chłodzenie pasywne i aktywne - rola zaworów latem
• Dobór zaworów do konkretnej instalacji
• Checklist uruchomienia instalacji z pompą i zaworami

Wpływ zaworów termostatycznych na wydajność pompy ciepła

Pompa ciepła nie działa jak kocioł, który cyklicznie się włącza i wyłącza po osiągnięciu zadanej temperatury. Sprężarka typu inwerterowego moduluje moc w szerokim zakresie, od 20 do 100 procent, a jej sprawność (COP) rośnie wraz z czasem nieprzerwanej pracy przy stabilnym obciążeniu. Kiedy zawory termostatyczne nagle przymykają kolejne grzejniki, obciążenie skacze, sprężarka musi się dławić, a COP spada o 15 do 30 procent w stosunku do warunków projektowych.

Problem nasila się szczególnie w budynkach o małym zapotrzebowaniu na ciepło, poniżej 50 W/m². Tam nawet jeden przymknięty zawór potrafi zmienić przepływ w instalacji o kilkadziesiąt procent. Sterownik pompy odczytuje to jako spadek temperatury powrotu i albo podnosi temperaturę zasilania (pogarszając COP), albo uruchamia cykl odszraniania. Oba scenariusze oznaczają wyższe zużycie energii.

Drugim czynnikiem jest tak zwany efekt narastania ciśnienia. Pompy ciepła wymagają minimalnego przepływu przez wymiennik, zazwyczaj od 0,8 do 1,2 m/s, aby poprawnie odprowadzać skropliny i nie dopuszczać do zamarzania czynnika. Zbyt mocno przymknięte zawory mogą ten przepływ ograniczyć do poziomu, przy którym zabezpieczenie przepływu automatycznie wyłącza sprężarkę. To z kolei prowadzi do taktowania, czyli cyklicznego włączania i wyłączania, które jest wrogiem numer jeden dla trwałości sprężarki i efektywności sezonowej SCOP.

Aby tego uniknąć, instalacja z pompą ciepła i zaworami termostatycznymi wymaga dwóch elementów: bufora hydraulicznego o pojemności od 20 do 30 l/kW mocy grzewczej oraz zaworu przelewowego lub sprzęgła hydraulicznego. Bufor wyrównuje wahania obciążenia i daje sprężarce stałe warunki pracy, a zawór przelewowy gwarantuje minimalny przepływ niezależnie od pozycji głowic. Bez tych elementów zawory termostatyczne stają się piętą achillesową całego systemu.

Krzywa grzewcza i zawory - jak ustawić, by działały razem?

Sterowanie pogodowe (krzywa grzewcza) to fundament prawidłowej współpracy pompy z instalacją. Algorytm na bieżąco porównuje temperaturę zewnętrzną (mierzoną przez czujnik na ścianie północnej) z zadaną temperaturą wewnętrzną i automatycznie wyznacza optymalną temperaturę zasilania. Przy temperaturze zewnętrznej -15°C pompa podaje wodę o temperaturze około 45°C, przy 0°C jest to 35°C, a przy +10°C zaledwie 28°C. Dzięki temu sprężarka pracuje w najkorzystniejszym zakresie sprawności przez większość sezonu grzewczego.

Zawory termostatyczne w takiej konfiguracji nie pełnią już roli głównego regulatora temperatury w pomieszczeniu. Ich zadanie ogranicza się do korekty lokalnej, na przykład w sypialni, która powinna być chłodniejsza niż reszta domu. Typowa głowica ustawiona na stopień 3 odpowiada temperaturze około 20°C, a stopień 1 to około 16°C. Różnica jednego stopnia na głowicy zmienia temperaturę pokojową o 1-2°C, co pozwala precyzyjnie dostroić komfort bez destabilizowania pracy pompy.

Kluczowy jest dobór krzywej do charakterystyki budynku. Dla nowego domu o niskim zapotrzebowaniu cieplnym (40-60 W/m²) krzywa powinna być płaska, czyli przy niewielkim mrozie pompa podaje wodę o temperaturze zaledwie 35°C. Dla starszego budynku bez termomodernizacji (90-120 W/m²) krzywa musi być bardziej stroma, sięgająca 50-55°C przy -15°C na zewnątrz. Pierwsze dwa tygodnie po uruchomieniu to okres obserwacji i korekty, w którym można przesuwać krzywą o 1-2 stopnie w górę lub w dół, aż temperatura pokojowa ustabilizuje się na oczekiwanym poziomie.

W domach wielosferowych warto rozważyć siłowniki termoelektryczne na rozdzielaczu podłogowym, sterowane przez termostaty pokojowe. Działają ciszej niż klasyczne głowice i nie powodują nagłych skoków przepływu. Koszt jednego siłownika to około 80-120 PLN, a komplet dla czterech stref to wydatek rzędu 400-500 PLN, znacznie niższy niż konsekwencje źle dobranej instalacji.

Kiedy zawory termostatyczne szkodzą pompie ciepła - częste błędy

Najczęstszy błąd polega na montażu zaworów na wszystkich grzejnikach bez bufora hydraulicznego. Efekt jest taki, że po przymknięciu dwóch lub trzech zaworów przepływ przez wymiennik pompy spada poniżej minimum, sprężarka się wyłącza, a po chwili znów załącza. To klasyczne taktowanie, które w ciągu jednego sezonu potrafi zjeść 10-15 procent efektywności rocznej i przyspieszyć zużycie sprężarki o kilkadziesiąt procent.

Kolejnym grzechem instalatorów jest ustawianie zaworów z histerezą poniżej 1°C, na przykład 0,3°C. Tak precyzyjne sterowanie jest zarezerwowane dla pomieszczeń laboratoryjnych, nie dla domów mieszkalnych. Zbyt czuła głowica reaguje na każdy podmuch powietrza, promieniowanie słoneczne czy pracę kominka, co wprowadza instalację w ciągłe mikro-korekty. Norma PN-EN 215 dla zaworów termostatycznych dopuszcza histerezę w zakresie 0,5-1,5°C, a dla współpracy z pompą ciepła optymalne wartości mieszczą się w przedziale 1,0-1,2°C.

Osobną kategorią problemów jest brak koordynacji między zaworami a sterownikiem pompy. Niektóre sterowniki mają wbudowaną funkcję „priorytetu CWU" albo tryb wakacyjny, ale nie komunikują się z zaworami. W efekcie, kiedy pompa przechodzi w tryb podgrzewania wody użytkowej, zawory nadal domagają się ciepła do grzejników, co prowadzi do przegrzania bufora i wzrostu strat. Nowoczesne sterowniki oferują protokoły komunikacji Modbus lub KNX, które pozwalają zsynchronizować pracę obu podsystemów.

Chłodzenie pasywne i aktywne - rola zaworów latem

Pompa ciepła typu powietrze-woda potrafi również chłodzić, a wtedy rola zaworów termostatycznych zmienia się diametralnie. W trybie chłodzenia aktywnego sprężarka pracuje jak klimatyzator, a zawory na grzejnikach powinny być w pełni otwarte, aby umożliwić przepływ chłodnej wody. Głowice ustawione na niskie temperatury (16-18°C) blokują ten przepływ i chłodzenie nie działa.

Lepszym rozwiązaniem przy chłodzeniu są klimakonwektory lub ogrzewanie podłogowe, które naturalnie współpracują z niskimi temperaturami zasilania (18-20°C). Koszt klimakonwektora ściennego o mocy 1,5-2,5 kW to około 1200-2500 PLN, a koszt ogrzewania podłogowego dla domu 120 m² wynosi 35 000-55 000 PLN. Zawory termostatyczne sprawdzają się tylko wtedy, gdy dom nie korzysta z aktywnego chłodzenia, a jedynie z pasywnego chłodzenia nocnego przez otwarte okna.

Dobór zaworów do konkretnej instalacji

Przy wyborze zaworów termostatycznych do współpracy z pompą ciepła najważniejszy jest współczynnik kv, czyli przepływ przy jednym barze ciśnienia. Dla grzejników w instalacjach niskotemperaturowych (35/30°C) kv powinno wynosić od 0,1 do 0,6 m³/h, w zależności od mocy grzejnika. Zawory o zbyt małym kv dławią przepływ nawet w pełni otwarte, a zbyt duże kv utrudniają precyzyjną regulację.

Warto też zwrócić uwagę na zakres regulacji temperatury. Standardowe głowice mają zakres 6-28°C, ale do pomp ciepła lepiej sprawdzają się modele o zakresie 8-25°C, które pozwalają uniknąć przypadkowego ustawienia zbyt wysokiej temperatury. Cena takiej głowicy to 35-80 PLN, a żywotność dochodzi do 10 lat. Tańsze modele za 15-25 PLN często mają rozrzut regulacji sięgający ±2°C, co przy pompie ciepła jest niedopuszczalne.

Checklist uruchomienia instalacji z pompą i zaworami

• Sprawdź obecność bufora hydraulicznego o pojemności 20-30 l/kW mocy grzewczej.
• Zweryfikuj minimalny przepływ przez wymiennik pompy (zazwyczaj 0,8-1,2 m/s) i ustaw zawór przelewowy.
• Aktywuj sterowanie pogodowe, dobierając krzywą do zapotrzebowania budynku.
• Ustaw histerezę zaworów na 1,0-1,2°C zgodnie z normą PN-EN 215.

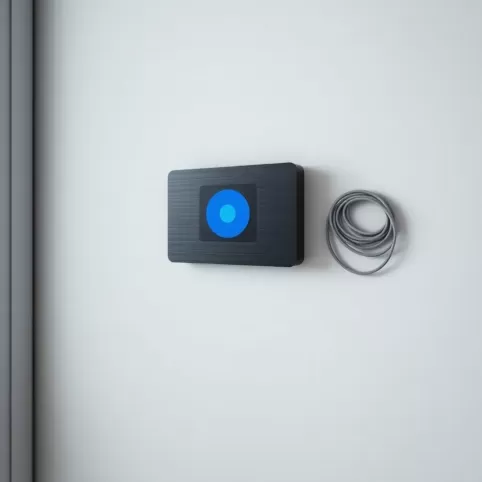

• Zamontuj termostat pokojowy w pomieszczeniu referencyjnym, na wewnętrznej ścianie, na wysokości 1,5 m.
• Skonfiguruj harmonogram tygodniowy z obniżeniem temperatury o 2-3°C w nocy i podczas nieobecności.
• Przez pierwsze 14 dni monitoruj temperaturę w poszczególnych pomieszczeniach i koryguj krzywą o 1-2°C w razie potrzeby.

Jeśli planujesz modernizację istniejącej instalacji, sprawdź konfigurator krzywej grzewczej udostępniany przez producentów pomp, który na podstawie kilku parametrów budynku (lokalizacja, powierzchnia, rok budowy, izolacja) podpowiada optymalne nachylenie krzywej. To najszybsza droga do tego, żeby pompa ciepła pracowała z zaworami termostatycznymi w zgodzie, a nie wbrew sobie.

Źródła danych: norma PN-EN 215 (zawory termostatyczne), PN-EN 14511 (pompy ciepła), katalogi techniczne producentów pomp typu powietrze-woda, publikacje branżowe Globenergia i Murator.
