Ogrzewanie podłogowe z grzejnika w bloku: praktyczny przewodnik

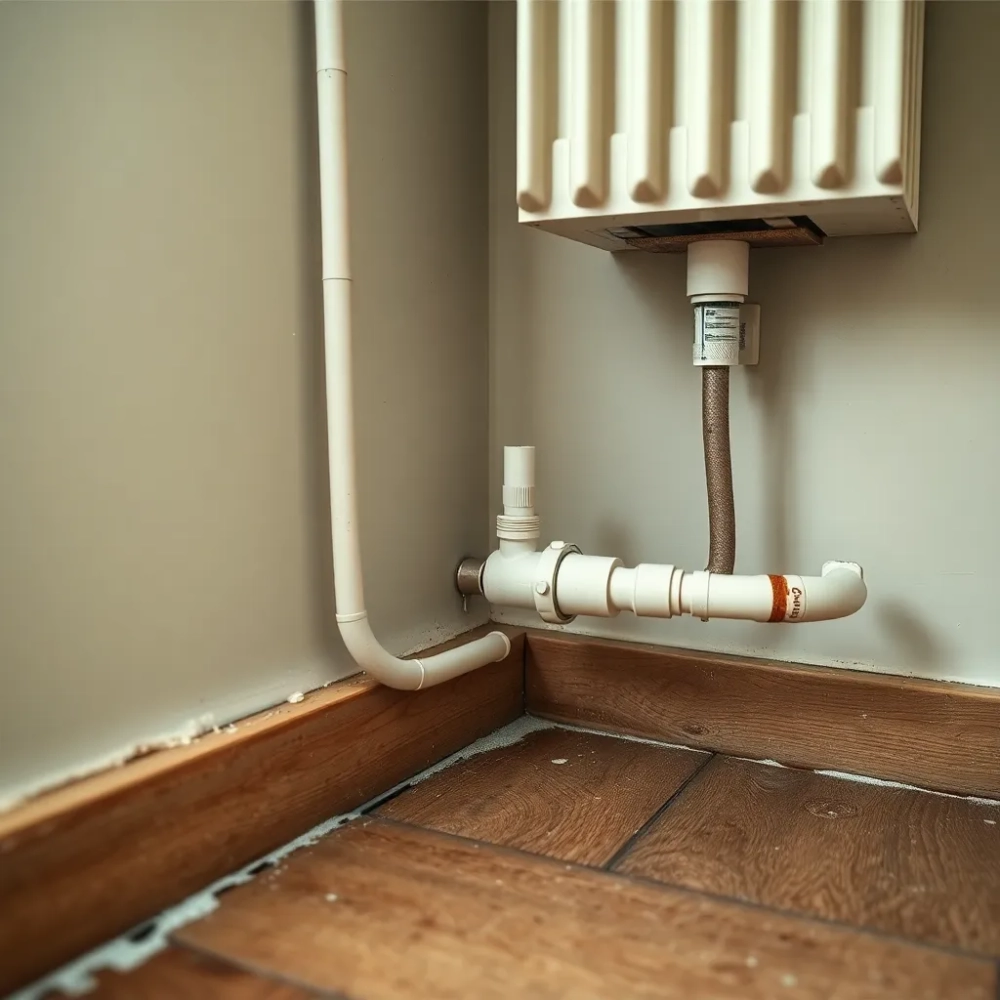

Jak podłączyć ogrzewanie podłogowe do istniejącego grzejnika

Klucz do poprawnego wpięcia podłogówki do obiegu grzejnikowego leży w jednym urządzeniu. Zawór mieszający trójdrogowy obniża temperaturę czynnika z 55-70°C, jakiej wymaga klasyczny grzejnik, do 35-45°C, bezpiecznej dla rur PEX i posadzki. Bez niego wylewka schnie nierówno, parkiet pęka, a koszty eksploatacji rosną, bo instalacja pracuje w skrajnym zakresie.

• Jak podłączyć ogrzewanie podłogowe do istniejącego grzejnika
• Zawór mieszający do podłogówki z grzejnika: schemat i dobór
• Ogrzewanie podłogowe i grzejniki w jednej instalacji c.o.
• Ogrzewanie podłogowe na powrocie z grzejnika: koszty i błędy

Temperatura zasilania podłogówki nie może przekroczyć 45°C wg normy PN-EN 1264. Przekroczenie o 10°C skraca żywotność rury o połowę i powoduje naprężenia termiczne w warstwie wylewki.

Schemat podłączenia wygląda następująco: zasilanie z rozdzielacza piętrowego trafia na wejście zaworu trójdrogowego, drugą stroną łączy się z powrotem. Wewnątrz zawór domiesza zimniejszy czynnik z powrotu, oddając do obiegu podłogówki wodę o zadanej temperaturze. Pompa obiegowa o wydatku minimum 400 l/h dla 100 m² zapewnia przepływ, a zawór zwrotny chroni przed przepływem wstecznym w nocy, gdy grzejniki się wyłączają.

Przy doborze średnicy rury trzymaj się zasady 16 mm dla pętli do 80 m oraz 20 mm dla pętli 80-120 m. Przy 20 m² salonu zaplanuj 5-7 mb rury na metr kwadratowy powierzchni, czyli łącznie 100-140 mb w układzie ślimakowym lub podwójnej spirali. Rozdzielacz powinien mieć tyle obwodów, ile niezależnych stref temperaturowych planujesz najczęściej osobny obwód na salon, kuchnię i łazienkę.

Zawór mieszający do podłogówki z grzejnika: schemat i dobór

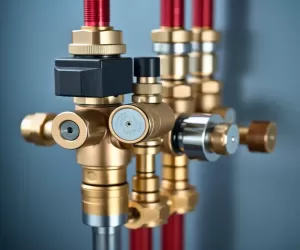

Zawór trójdrogowy termostatyczny to serce układu utrzymuje zadaną temperaturę zasilania niezależnie od wahań w sieci. Czujnik zanurzeniowy umieszczony w rurze zasilającej podłogówkę wysyła sygnał do siłownika, który domyka lub otwiera drogę przepływu. Regulacja odbywa się w zakresie 20-60°C z dokładnością ±2°C, co wystarcza dla komfortu cieplnego bez efektu przegrzewania.

Dobierz zawór z nastawą proporcjonalną (P-band 2-5 K), nie dwupołożeniową. Sterowanie dwupołożeniowe powoduje oscylacje temperatury o 5-8°C, co widać na termostacie pokojowym jako ciągłe włączanie i wyłączanie pompy.

Kvs zaworu, czyli przepływ przy pełnym otwarciu, musi odpowiadać sumie przepływów wszystkich obwodów. Dla 100 m² podłogówki o zapotrzebowaniu 50 W/m² to około 0,6 m³/h. Zbyt mały kvs thumi przepływ, zbyt duży uniemożliwia precyzyjną regulację, bo zawór pracuje w skrajnym położeniu przez 90% czasu.

Kiedy zawór termostatyczny nie wystarczy

Gdy w jednej instalacji pracują grzejniki i podłogówka o łącznej mocy powyżej 8 kW, sam zawór mieszający nie zapewni stabilnej hydrauliki. Potrzebny jest dodatkowy zawór równoważący na zasilaniu każdej sekcji tak zwanego by-passu. Bez niego podłogówka „kradnie" wodę grzejnikom przy spadku ciśnienia w rozdzielaczu.

Nie stosuj zwykłego zaworu grzejnikowego z głowicą termostatyczną jako zamiennika. Głowica reaguje na temperaturę pomieszczenia, nie czynnika. W podłogówce potrzebujesz regulacji według temperatury wody to fundamentalna różnica.

Ogrzewanie podłogowe i grzejniki w jednej instalacji c.o.

Łączenie obu systemów wymaga zrozumienia jednej zasady: grzejniki potrzebują wysokiej temperatury na wejściu, podłogówka niskiej, ale stabilnej. Wspólna instalacja działa poprawnie tylko wtedy, gdy każdy obieg ma własną regulację i własną pompę albo wydajny rozdzielacz hydrauliczny.

Sprawdzona konfiguracja dla mieszkania 60 m²: rozdzielacz piętrowy na klatce schodowej dostarcza wodę 60°C do mieszkania. Wewnątrz, w szafce podtynkowej, montuję zawór mieszający nastawiony na 40°C i rozdzielacz 4-obwodowy. Grzejniki w sypialniach pracują na pierwotnym obiegu, podłogówka w salonie i łazience na obiegu wtórnym. Koszt węzła z montażem to 1200-1800 zł bez wylewki.

Rozstaw rur ma znaczenie fizyczne zbyt rzadkie ułożenie (powyżej 25 cm) tworzy wyraźne pasy ciepła i chłodu, zbyt gęste (poniżej 10 cm) generuje straty ciśnienia nie do pokonania przez standardową pompę. Strefa brzegowa przy oknach i ścianach zewnętrznych wymaga rozstawu 10-15 cm, strefa środkowa 20 cm. Układ ślimakowy daje równomierny rozkład temperatury przy zmiennym obciążeniu.

Spadek ciśnienia na pętli 100 m rury PEX 16 mm przy przepływie 1,5 l/min wynosi około 0,2 bar. Pompa o podnoszeniu 2 bar obsłuży do 8 takich pętli bez objawów nierównomiernego rozkładu.

Ogrzewanie podłogowe na powrocie z grzejnika: koszty i błędy

Podpięcie podłogówki do rury powrotnej grzejnika to częsty pomysł oszczędnościowy. Teoretycznie wygląda prosto: dopinasz trójnik, wkładasz zawór i gotowe. Praktyka pokazuje jednak, że bez analizy hydraulicznej taka modernizacja destabilizuje cały pion. Spadek temperatury powrotu o 5°C odczuwają mieszkańcy piętro wyżej jako chłodniejsze grzejniki.

Najczęstsze błędy przy samodzielnym montażu

• Brak zaworu mieszającego, próba pracy na czynniku 60°C bezpośrednio z grzejnika
• Rozstaw rur niezgodny z obliczeniami strat ciepła
• Pompa o zbyt małym podnoszeniu, nierównomierny przepływ w obwodach
• Pominięcie próby ciśnieniowej przed wylewką
• Brak izolacji termicznej pod rurami, straty ciepła w dół 20-30%
• Montaż rozdzielacza bez zaworów odcinających na każdym obwodzie

Podłączenie podłogówki do wspólnego pionu w bloku wymaga zgody zarządcy i sprawdzenia ciśnienia dyspozycyjnego. Bez zgody i obliczeń instalacja narusza projekt budynku, a ubezpieczyciel odmówi wypłaty przy awarii.

Koszt materiałów przy samodzielnym montażu wacha się od 3500 do 5000 zł dla 60 m² podłogówki. Firma z doświadczeniem i gwarancją na 5 lat doliczy 3500-4500 zł za robociznę. Różnica w cenie często zwraca się przy braku reklamacji i braku konieczności kucia źle ułożonej wylewki.

Specyfika mieszkania w bloku

Blok z wielkiej płyty lub cegły ma ograniczenie konstrukcyjne: wylewka wodna o grubości 65-70 mm obciąża strop o dodatkowe 130-150 kg/m². W starszych budynkach z płytami kanałowymi dopuszczalne obciążenie użytkowe to 150 kg/m², więc podłogówka z wylewką zajmuje cały zapas. Alternatywą są systemy suche płyty styropianowe z rowkami na rurę, o masie 25-35 kg/m². Montaż trwa jeden dzień zamiast tygodnia, a wysokość podłogi rośnie tylko o 50 mm zamiast 90 mm.

Przed rozpoczęciem prac sprawdź projekt instalacji budynku. W administracji uzyskasz informację o ciśnieniu dyspozycyjnym, dostępnej mocy na mieszkanie oraz wymaganiach co do izolacji akustycznej. Bez tych danych każda kalkulacja jest jedynie zgadywaniem, a nie projektowaniem.

Kiedy lepiej zrezygnować z podłogówki w bloku

Nie łącz podłogówki z istniejącym grzejnikiem w lokalu z niskim sufitem system suchy zabiera 50 mm, mokry 90 mm, co przy 2,50 m wysokości daje wrażenie ciasnoty. Rezygnuj też, gdy pion centralnego ogrzewania nie ma wystarczającego ciśnienia dyspozycyjnego poniżej 1,0 bar pompa nie pokona oporów rozdzielacza i długich pętli.

Krok po kroku: montaż w mieszkaniu 60 m²

Etap pierwszy to obliczenia zapotrzebowania na ciepło: 50-80 W/m² w zależności od izolacji budynku. Dla średnio ocieplonego bloku z lat 90. przyjmij 65 W/m², czyli 3900 W dla 60 m². Rura PEX 16 mm w układzie ślimakowym o rozstawie 20 cm pokrywa takie zapotrzebowanie z marginesem 15%.

Etap drugi obejmuje montaż rozdzielacza w szafce podtynkowej w przedpokoju lub łazience. Szafka musi mieć dostęp od frontu do odpowietrznika i zaworów regulacyjnych. Średnica przyłączy to 1 cal, zasilanie i powrót prowadzisz do najbliższego pionu kanalizacją w bruzdach ściennych.

Etap trzeci to instalacja zaworu mieszającego z nastawą 40°C na zasilaniu. Czujnik zanurzeniowy umieść w rurze zasilającej rozdzielacz, nie bezpośrednio za zaworem kilkadziesiąt centymetrów rury przed czujnikiem tłumi krótkotrwałe wahania temperatury.

Próba ciśnieniowa przy 6 bar przez 24 godziny to absolutne minimum. Spadek ciśnienia powyżej 0,2 bar oznacza nieszczelność, którą musisz zlokalizować przed wylewką. Po zalaniu rur betonem naprawa jest praktycznie niemożliwa bez kucia.

Etap czwarty to układanie rur na płycie styropianowej EPS 100 o grubości 30 mm. Styropian łączy funkcję izolacji termicznej i akustycznej normowo wymagana izolacja akustyczna od dźwięków uderzeniowych w bloku to minimum 10 dB poprawy, co daje warstwa 20-30 mm EPS o gęstości 15 kg/m³. Rury mocuj klipsami co 50 cm, w strefie brzegowej co 30 cm. Końce pętli podłącz do rozdzielacza bez skręcania złączki zaciskane lub zaprasowywane dają pewność szczelności.

Etap piąty to próba ciśnieniowa i wylewka. Ciśnienie 6 bar utrzymuj przez cały okres schnięcia wylewki zwykle 21 dni dla anhydrytu, 28 dni dla cementu. Wylewka musi mieć grubość minimum 35 mm nad rurą, co daje łącznie 65-70 mm od płyty stropowej. W łazienkach i strefach mokrych dodaj folię PE pod wylewką jako hydroizolację.

Nie uruchamiaj ogrzewania przed pełnym wyschnięciem wylewki. Szybkie podgrzanie powoduje naprężenia, które pękają powierzchnię i odspajają płytki ceramiczne.

Najważniejsze pytania przed startem

Czy mam zgodę administracji na ingerencję w instalację wspólną? Większość spółdzielni wymaga projektu i odbioru po modernizacji. Bez tego montaż jest nielegalny i grozi karą umowną.

Czy strop wytrzyma dodatkowe obciążenie 130-150 kg/m²? W blokach z lat 70. i 80. to często wartość graniczna. System suchy zmniejsza obciążenie do 30-40 kg/m² i omija ten problem.

Czy ciśnienie dyspozycyjne w moim pionie wystarczy dla nowej pompy? Pomiar ciśnienia w najmniej korzystnym punkcie instalacji (ostatnie piętro) powinien dać minimum 1,2 bar przy pełnym przepływie. Poniżej tej wartości rozważ pompę z większym podnoszeniem.

Źródła danych i norm: PN-EN 1264 (Ogrzewanie podłogowe wymagania techniczne), Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), Warunki techniczne wykonania i odbioru instalacji ogrzewczych zeszyt 6 COBRTI INSTAL, Katalogi techniczne producentów armatury (Uponor, Oventrop, Danfoss, Herz).
