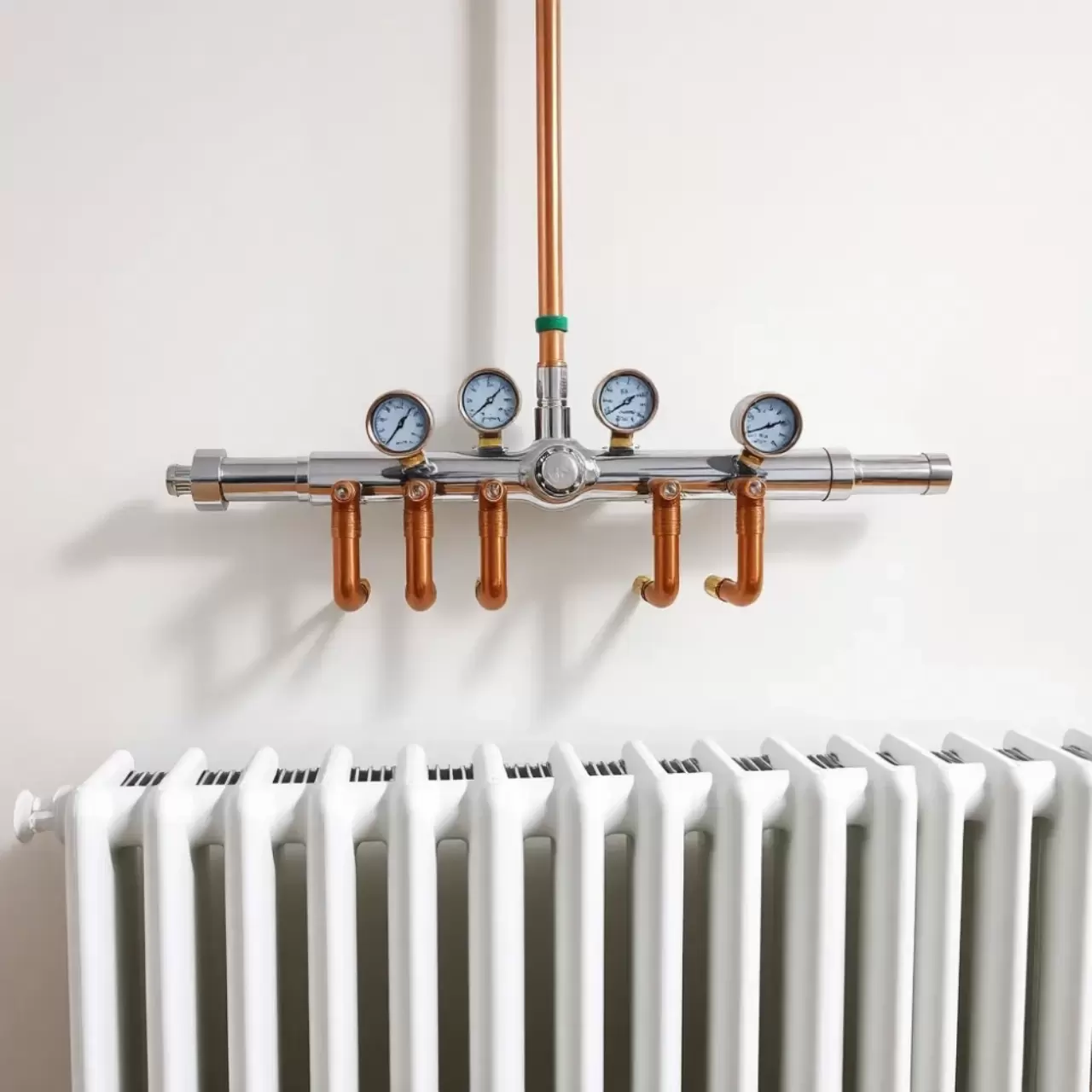

Ogrzewanie grzejnikowe na rozdzielaczu jak to działa i czy się opłaca

To właśnie z tym pytaniem trafia do mnie większość osób remontujących dom: czy ogrzewanie grzejnikowe na rozdzielaczu da się zrobić samodzielnie, bez studni instalatorskiej wiedzy, i czy taki układ faktycznie działa lepiej niż klasyczna trójnikowa instalacja. Odpowiedź brzmi: tak, tak i jeszcze raz tak, ale pod jednym warunkiem, którego większość amatorów nie dotrzymuje. Chodzi o precyzyjne zaciskanie, właściwy dobór średnic i bezwzględne przestrzeganie próby ciśnieniowej, bo każdy błąd objawia się dopiero po wylaniu wylewki, kiedy koszt naprawy rośnie dziesięciokrotnie.

• Schemat podłączenia grzejników do rozdzielacza krok po kroku
• Jak dobrać średnice rur i rozdzielacz do grzejników
• Najczęstsze błędy przy montażu ogrzewania grzejnikowego na rozdzielaczu

Schemat podłączenia grzejników do rozdzielacza krok po kroku

Najprostszy układ grzejnikowy z rozdzielaczem składa się z trzech elementów: kotła, rozdzielacza z zaworami odcinającymi i regulacyjnymi oraz dwóch magistral, zasilającej i powrotnej, do których podłączone są poszczególne obwody grzejnikowe. Cała filozofia tego rozwiązania polega na tym, że każdy grzejnik dostaje własną parę przewodów, więc przepływ w każdym z nich można regulować indywidualnie. Tradycyjna instalacja trójnikowa tego nie potrafi: tam temperatura i ciśnienie spadają w miarę oddalania się od kotła.

Montaż zaczyna się po ustawieniu kotła i przed wylaniem posadzki, ponieważ rury prowadzi się najczęściej w warstwie izolacji termicznej podłogi lub w bruzdach ściennych. Rurociągi zasilający i powrotny prowadzi się równolegle, w odstępie minimum 10 cm, żeby ograniczyć wzajemne nagrzewanie, a ich trasy mocuje się do podłoża uchwytami co 50-80 cm. Prawidłowy spadek wynosi 0,3-0,5% w kierunku najniżej położonego punktu, gdzie montuje się zawór spustowy.

Rozdzielacz umieszcza się w kotłowni, garderobie lub specjalnej wnęce, na wysokości 50-70 cm nad posadzką, żeby późniejsza obsługa zaworów nie wymagała kładzenia się na podłodze. Odległość od kotła nie powinna przekraczać 6-8 m dla typowej instalacji domowej, bo przy dłuższych magistralach rosną straty ciśnienia i trzeba przewymiarować pompę obiegową. Skrzynka rozdzielacza musi mieć zdejmowaną pokrywę i wystarczającą głębokość, żeby zmieściły się wszystkie złączki oraz zawory.

Każdy obwód grzejnikowy zaczyna się od złączki na rozdzielaczu i kończy przy zaworze termostatycznym grzejnika, a powrót wchodzi z powrotem do rozdzielacza przez wkładkę zaworową. Taki układ nosi nazwę pętli Tichelmanna lub układu odwróconego i gwarantuje, że suma spadków ciśnienia we wszystkich obwodach jest jednakowa. Bez tego grzejniki znajdujące się bliżej kotła grzałyby mocniej, a te daleko od niego ledwo ciepłe.

Po fizycznym połączeniu wszystkich obwodów następuje próba ciśnieniowa, którą wykonuje się wodą o ciśnieniu 1,5 raza wyższym niż robocze, czyli najczęściej 6 bar dla instalacji 4 bar. Czas trwania próby to minimum 30 minut, a manometr nie może wskazać spadku większego niż 0,2 bar w ciągu pierwszych dwóch godzin obserwacji. Dopiero po pozytywnym wyniku można zakrywać rury wylewką lub zabudową.

Materiały, które trzeba przygotować przed pracą

• Rury PEX/AluPEX o średnicy 16 mm (grzejniki do 1500 W) lub 20 mm (grzejniki powyżej 1500 W) w zwoju.
• Rozdzielacz z zaworami odcinającymi i regulacyjnymi, najlepiej mosiężny, z możliwością montażu wkładek pomiarowych.
• Złączki zaprasowywane (system kompatybilny z wybraną zaciskarką).
• Izolacja rur z pianki PE o grubości minimum 6 mm dla rur w ścianie i 13 mm dla rur w podłodze.
• Zaciskarka z kompletem szczęk, kalibrator do rur PEX, nożyce do tworzywa.
• Zawory termostatyczne z głowicami oraz zawory odcinające na powrocie każdego grzejnika.

Jak dobrać średnice rur i rozdzielacz do grzejników

Dobór średnicy rury zależy od mocy cieplnej pojedynczego grzejnika oraz od całkowitej długości obwodu, bo to ona decyduje o spadku ciśnienia w pętli. Dla typowych grzejników płytowych o mocy 600-1200 W w domach jednorodzinnych najczęściej stosuje się rurę 16 mm, natomiast grzejniki drabinkowe w łazienkach o mocy 1500-2500 W wymagają już średnicy 20 mm. Te wartości wynikają z prostego rachunku hydraulicznego: zbyt wąska rura wymusza dużą prędkość przepływu, a ta przekracza 0,8 m/s i generuje słyszalny szum.

Rozdzielacz dobiera się do liczby obwodów, ale z zapasem dwóch par przyłączy na przyszłe rozbudowy. Każda para składa się z zasilania i powrotu, a rozstaw króćców w typowej belce rozdzielacza wynosi 50 mm. Dla domu o powierzchni 120-150 m² z 8-10 grzejnikami potrzebny jest rozdzielacz 10-obwodowy, a jego średnica wewnętrzna powinna wynosić minimum 25 mm dla zasilania i 25 mm dla powrotu, żeby nie tworzyły się wąskie gardła.

Wybór rury PEX/AluPEX z wkładką aluminiową zamiast czystego PEX wynika z dwóch powodów: warstwa aluminium blokuje dyfuzję tlenu przez ściankę, a to chroni stalowe elementy instalacji przed korozją, jednocześnie rura zachowuje kształt nadany podczas gięcia. Dla instalacji grzejnikowej najważniejsza jest właśnie ta antydyfuzyjność, bo tlen przenikający do wody zamienia rozpuszczone żelazo w rdzawy osad, który osiada w grzejnikach i zaworach.

Po dobraniu średnic trzeba jeszcze obliczyć całkowity spadek ciśnienia w obwodzie o największej rezystancji, żeby pompa obiegowa w kotle go pokonała. Prosta reguła: dla rury 16 mm straty wynoszą około 100-150 Pa na metr bieżący, dla 20 mm 60-90 Pa/m, a dla 25 mm już tylko 30-50 Pa/m. Jeśli obwód ma 30 m długości i średnicę 16 mm, całkowity spadek sięgnie 4,5 kPa, co stanowi połowę typowej wydajności domowej pompy.

Tabela orientacyjnych nastaw zaworów termostatycznych

Najczęstsze błędy przy montażu ogrzewania grzejnikowego na rozdzielaczu

Najgroźniejszym błędem jest pominięcie kalibracji rury PEX przed zaciśnięciem złączki, ponieważ rura po przecięciu nożycami lekko się spłaszcza i zmniejsza swoją średnicę wewnętrzną o 0,5-1 mm. Kalibrator z jednoczesnym fazowaniem krawędzi przywraca prawidłowy owal, więc złączka wchodzi na całą głębokość i zacisk tworzy szczelne połączenie. Bez tej operacji zacisk trzyma tylko na ściance, która pod wpływem ciśnienia i temperatury powoli pełznie, a po roku użytkowania instalacja zaczyna cicho kapać.

Drugim klasycznym błędem jest brak izolacji termicznej na rurach prowadzonych w podłodze lub ścianie, co skutkuje stratami ciepła rzędu 5-15% w zależności od długości magistrali. Izolacja o grubości minimum 13 mm z pianki polietylenowej o zamkniętych komórkach kosztuje kilkanaście groszy za metr, a jej brak oznacza realną stratę pieniędzy przez cały okres eksploatacji. Dotyczy to zwłaszcza rur prowadzonych w ścianach zewnętrznych, gdzie ciepło ucieka przez przegrodę na zewnątrz budynku.

Bardzo częstym błędem jest prowadzenie zasilania i powrotu w jednym kanale lub bezpośrednio obok siebie, bez zachowania odstępu, co sprawia, że część ciepła z rury zasilającej wraca do powrotnej zamiast trafić do grzejnika. Norma PN-EN 12828 zaleca odstęp minimum 50 mm między przewodami gorącym i zimnym, a w praktyce instalatorskiej warto zachować nawet 100 mm, jeśli pozwalają na to warunki w kanałach.

Zbyt płytki zacisk to kolejna bolączka amatorskich instalacji, ponieważ zaciskarka musi być zamykana do końca cyklu roboczego, a nie do momentu, kiedy szczęki dotkną rury. Złączki zaprasowywane mają profil owalny lub konturowy, który po sprasowaniu trwale odkształca metal i tworzy uszczelnienie metal-metal, a nie uszczelnienie O-ringiem jak w klasycznych skręcanych złączkach. Właśnie dlatego po zaciśnięciu nie można już rozłączyć obwodu bez cięcia rury.

Brak odpowietrzników automatycznych w najwyższych punktach instalacji powoduje, że powietrze gromadzi się w grzejnikach i powoduje ich nierównomierne grzanie, a pompa obiegowa pracuje głośniej niż powinna. Odpowietrznik powinien być zamontowany na każdym rozdzielaczu, na każdym grzejniku oraz w najwyższym punkcie każdego pionu, jeśli instalacja ma kilka kondygnacji. Wielu wykonawców zapomina o tym, że powietrze rozpuszcza się w zimnej wodzie, ale przy temperaturze 50-60°C uwalnia się i tworzy pęcherze.

Niedokładne ustawienie przepływów na zaworach rozdzielacza skutkuje przegrzewaniem niektórych pomieszczeń i niedogrzewaniem innych, mimo że kocioł pracuje z pełną mocą. Właściwe zbilansowanie polega na ustawieniu przepływu obliczeniowego dla każdego obwodu na podstawie wzoru Q = m × c × ΔT, gdzie Q to moc grzejnika, m to przepływ masowy, c to ciepło właściwe wody, a ΔT różnica temperatur zasilania i powrotu. Przy ΔT = 20°C i mocy 1000 W przepływ wynosi 43 l/h, co odpowiada pozycji 1,5 na typowej skali zaworu.

Uwaga: próba ciśnieniowa musi być wykonana przed zakryciem rur wylewką lub zabudową ścienną. Jej pominięcie oznacza konieczność kucia posadzki w przypadku nieszczelności, a to koszt od 800 do nawet 3000 zł w zależności od wielkości uszkodzenia.

Ostatnim, często pomijanym błędem jest montaż rozdzielacza zbyt blisko kotła, bez zachowania odstępu serwisowego minimum 30 cm od ściany bocznej, co uniemożliwia późniejszą wymianę wkładki zaworowej bez demontażu całego węzła. Rozdzielacz to nie element instalacji, z którym się zamyka montaż, a urządzenie wymagające okresowej obsługi, regulacji i płukania, więc dostęp do każdego zaworu musi być swobodny.

Procedura próby ciśnieniowej krok po kroku

1. Napełnij instalację wodą, otwierając jednocześnie wszystkie zawory odcinające na grzejnikach i rozdzielaczu.
2. Usuń powietrze przez odpowietrzniki automatyczne i ręczne, aż woda zacznie wypływać bez pęcherzyków.
3. Podłącz pompę ciśnieniową i podnieś ciśnienie do wartości próbnej, czyli 1,5× ciśnienia roboczego (najczęściej 6 bar).
4. Obserwuj manometr przez minimum 30 minut, dopuszczalny spadek to 0,2 bar w czasie 2 godzin.
5. Sprawdź wizualnie wszystkie połączenia pod kątem wycieków, szczególną uwagę zwracając na zaciski PEX.
6. Sporządź protokół odbioru z datą, ciśnieniem próbnym i podpisem wykonawcy.

Ile kosztuje i ile trwa uzbrojenie rozdzielacza?

Koszt materiałów dla domu o powierzchni 120 m² z 8 grzejnikami wynosi orientacyjnie 3500-5500 zł, z czego największą pozycję stanowi rozdzielacz mosiężny (600-900 zł), rury PEX/AlupEX (1200-1800 zł) oraz złączki zaprasowywane (400-700 zł). Czas pracy doświadczonego zespołu to 2-3 dni roboczych, samodzielny montaż przy braku doświadczenia zajmuje zwykle 7-10 dni łącznie z próbą ciśnieniową i odpowietrzeniem.

Przed pierwszym uruchomieniem kotła ustaw wszystkie zawory termostatyczne na maksymalną wartość i pozwól instalacji pracować przez 24 godziny bez regulacji, żeby wszystkie grzejniki osiągnęły temperaturę roboczą. Dopiero po tym czasie można precyzyjnie wyregulować przepływy na rozdzielaczu.

Regulacja hydrauliczna instalacji grzejnikowej na rozdzielaczu powinna być wykonana na podstawie obliczeń cieplnych dla każdego pomieszczenia, a nie na podstawie intuicji wykonawcy. Jeśli projekt instalacji nie zawiera takich obliczeń, można je zlecić na podstawie dokumentacji architektonicznej, a ich koszt waha się od 800 do 2000 zł dla typowego domu jednorodzinnego. Inwestycja zwraca się w ciągu 2-3 sezonów grzewczych dzięki obniżeniu zużycia gazu o 8-15%.

Naczynie wzbiorcze musi mieć pojemność dobraną do całkowitej objętości wody w instalacji, a w domu 120 m² z 8 grzejnikami to zwykle 8-12 litrów dla naczynia otwartego lub 10-18 litrów dla zamkniętego. Ciśnienie wstępne w naczyniu zamkniętym powinno wynosić 1,0-1,2 bar, czyli nieco poniżej ciśnienia roboczego instalacji. Pominięcie tego elementu lub źle dobrane naczynie skutkuje ciągłym otwieraniem zaworu bezpieczeństwa i ubytkami wody.

Parametry izolacji termicznej pod instalację w podłodze

Wykonanie uzbrojenia rozdzielacza w instalacji C.O. wymaga nie tylko wiedzy technicznej, ale też konsekwencji w przestrzeganiu kolejności prac. Każdy etap, od doboru średnic, przez właściwe zaciskanie, po próbę ciśnieniową, wpływa na końcową sprawność i trwałość całego systemu grzewczego. Dom jednorodzinny z prawidłowo wykonaną instalacją na rozdzielaczu zużywa rocznie o 10-20% mniej energii niż porównywalny budynek z klasyczną trójnikową instalacją, a koszt różnicy w wykonaniu zwraca się zwykle w ciągu pierwszych pięciu lat eksploatacji.

Źródła danych i normy: PN-EN 12828 (Instalacje grzewcze w budynkach. Projektowanie i instalowanie), PN-92/H-74200 (Rury miedziane), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), dane katalogowe producentów systemów zaciskowych oraz obliczenia własne autora oparte na typowych parametrach instalacji domowych.
