Bateria butli propan-butan – zasady montażu i przepisy, które musisz znać
Masz w domu kocioł na gaz płynny, kochasz niezależność od sieci ciepłowniczej, ale ciągłe bieganie z pojedynczymi butlami 11 kg doprowadza Cię do szału. Spokojnie, nie jesteś sam tysiące właścicieli domów jednorodzinnych w Polsce staje przed identycznym dylematem. Poniżej znajdziesz pełną mapę prawną, techniczną i praktyczną, która pozwoli Ci przejść z pojedynczych butli na baterię butli propan-butan zgodnie z obowiązującymi przepisami, bez stresu i bez ryzyka mandatu czy awarii instalacji.
- Ogrzewanie gazowe z butli 33 kg przepisy co dokładnie wolno, a czego nie?
- Bateria butli propan-butan kiedy warto ją zamontować zamiast pojedynczej butli?
- Wymogi techniczne i odległości dla zestawu butli 33 kg przy domu
- Montaż baterii butli propan-butan krok po kroku
- Najczęstsze błędy przy montażu i eksploatacji baterii butli
- Eksploatacja, przeglądy i harmonogram czynności obsługowych
- Dobór zestawu baterii butli porównanie wariantów 2-, 4- i 6-butlowych
- Mini-glosariusz pojęć związanych z baterią butli

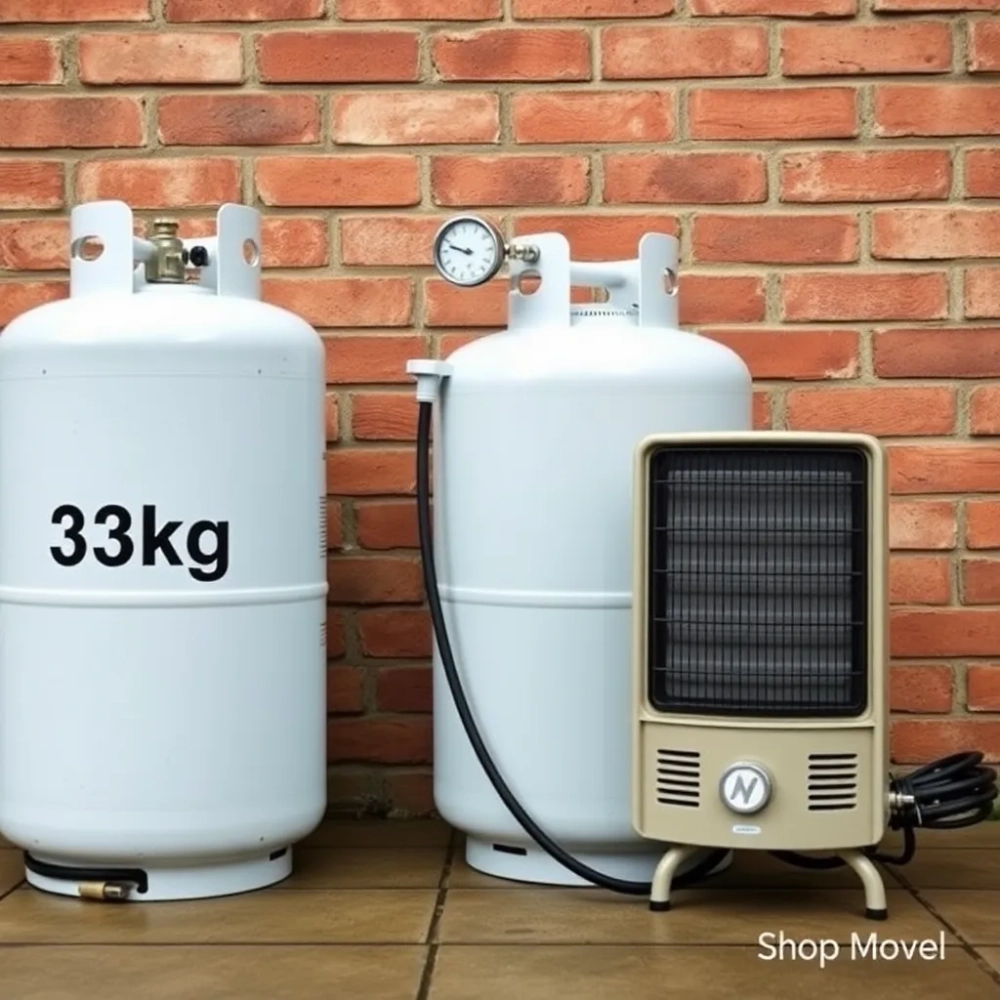

Ogrzewanie gazowe z butli 33 kg przepisy co dokładnie wolno, a czego nie?
Przepisy dotyczące ogrzewania gazowego z butli 33 kg nie są jednym dokumentem, lecz precyzyjnym splotem dwóch kluczowych rozporządzeń. Pierwszym jest rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 1999 roku (Dz.U. 1999 nr 67, poz. 747) określające warunki techniczne, jakim powinny odpowiadać drogi ewakuacyjne i sposób magazynowania gazów płynnych. Drugim rozporządzenie Ministra Infrastruktury z 2002 roku (Dz.U. 2002 nr 75, poz. 690) dotyczące warunków technicznych, którym powinny odpowiadać budynki i ich usytuowanie.
Oba akty traktują butlę 33 kg jako element instalacji zasilającej budynek w gaz płynny i narzucają konkretne limity ilościowe. Łączna masa gazu płynnego przechowywanego w jednym miejscu nie może przekroczyć wartości, przy której wymagane byłoby już pozwolenie na budowę magazynu. W praktyce oznacza to możliwość ustawienia baterii składającej się maksymalnie z 10 butli o masie 33 kg każda, pod warunkiem zachowania rygorystycznych odległości i parametrów technicznych.
Warto uzupełnić te regulacje o Polską Normę PN-91/B-94425, która precyzuje wymagania dla instalacji gazowych z butli, oraz o normy zharmonizowane z serii PN-EN, stosowane przy doborze zaworów, reduktorów i ograniczników przepływu. Bez odwołania do tych dokumentów nawet najbardziej fachowy wykonawca nie jest w stanie zaproponować rozwiązania w pełni zgodnego ze sztuką instalacyjną.
⚠️ Najczęstszy błąd inwestorów: traktowanie baterii butli jako „tymczasowego" rozwiązania i pomijanie procedury zgłoszenia do dostawcy gazu lub operatora sieci dystrybucyjnej. Tymczasem każda instalacja zasilająca budynek mieszkalny musi być zgłoszona i odebrana przez osobę posiadającą odpowiednie uprawnienia.
Bateria butli propan-butan kiedy warto ją zamontować zamiast pojedynczej butli?
Decyzja o przejściu z pojedynczych butli 11 kg na baterię butli propan-butan zwykle dojrzewa po pierwszym sezonie grzewczym, gdy rachunki za wymianki zaczynają przewyższać koszt samego gazu. Typowa czteroosobowa rodzina mieszkająca w domu o powierzchni 120-150 m², ogrzewanym kotłem kondensacyjnym o mocy 12-18 kW, zużywa średnio 1800-2400 kg propan-butanu rocznie. To daje w przedziale od 55 do 73 butli 33 kg lub co bardziej realistyczne od 165 do 220 butli 11 kg.
Ręczne przenoszenie takiej liczby ciężkich butli to nie tylko katorga fizyczna, ale też realne zagrożenie dla kręgosłupa i stawów. Bateria butli montowana na stałe eliminuje ten problem, ponieważ wymiana polega jedynie na odkręceniu zużytej butli i podłączeniu pełnej bez dźwigania, bez ciągnięcia po schodach, bez ryzyka uszkodzenia zaworu.
Drugim argumentem przemawiającym za baterią jest stabilność ciśnienia w instalacji. Pojedyncza butla 11 kg podłączona bezpośrednio do kotła w miarę zużywania gazu traci ciśnienie robocze, co odbija się na kulturze pracy palnika i efektywności spalania. Automatyczna bateria z reduktorem pierwszego stopnia utrzymuje stałe ciśnienie 1,5-4 bar aż do całkowitego opróżnienia ostatniej butli, dzięki czemu kocioł pracuje w optymalnych warunkach przez cały cykl grzewczy.
Kiedy bateria się opłaca
Zużycie powyżej 1000 kg gazu rocznie, brak dostępu do sieci gazowej, posiadanie kotła kondensacyjnego wymagającego stabilnego ciśnienia, konieczność zasilania więcej niż jednego odbiornika (kocioł + kuchenka + podgrzewacz wody).
Kiedy wystarczą pojedyncze butle
Zużycie poniżej 300 kg rocznie, domek letniskowy używany sezonowo, brak miejsca na zewnątrz budynku spełniającego wymogi odległościowe, instalacja z kotłem niskotemperaturowym o małej mocy.
Wymogi techniczne i odległości dla zestawu butli 33 kg przy domu
Maksymalna liczba butli w jednej baterii to 10 sztuk po 33 kg, co daje łącznie 330 kg gazu płynnego w zbiornikach. Każda butla musi być wyposażona w ogranicznik nadmiernego wypływu gazu (OFV) niewielki zawór montowany na zaworze butli, który w momencie mechanicznego uszkodzenia węża lub gwałtownego rozszczelnienia automatycznie odcina wypływ. To rozwiązanie ratuje życie, bo propan-butan jest cięższy od powietrza, gromadzi się przy ziemi i tworzy mieszankę wybuchową w stężeniu od 1,9% do 9,5% objętości.
Kolektor łączący butle wykonuje się z rury stalowej bez szwu lub ze stali spawanej o ciśnieniu roboczym minimum 25 bar. Średnica kolektora zależy od przewidywanego poboru dla typowego domu jednorodzinnego wystarcza rura 22 mm lub 28 mm, przy czym dobór powinien uwzględniać sumaryczny wydatek wszystkich odbiorników i przewidywany spadek ciśnienia na długości przewodu.
Lokalizacja baterii to temat, na którym nie warto oszczędzać ani centymetra. Butle stoją wyłącznie na zewnątrz budynku, na utwardzonym, nieprzepuszczalnym podłożu (beton, kostka brukowa, płyta żelbetowa), pod zadaszeniem chroniącym przed bezpośrednim działaniem słońca i opadów. Zakaz ustawiania w zagłębieniach terenu wynika z faktu, że propan-butan w razie wycieku spływa do najniższych miejsc i tam tworzy niebezpieczne nagromadzenie.
| Element | Minimalna odległość | Uzasadnienie |
|---|---|---|
| Okna i drzwi budynku | 2,0 m | Ochrona przed wtargnięciem gazu do wnętrza |
| Studzienki kanalizacyjne | 3,0 m | Gaz w kanalizacji = eksplozja w sąsiedniej posesji |
| Instalacja elektryczna | 1,5 m | Iskrzenie styków może zainicjować zapłon |
| Źródła ciepła powyżej 100°C | 3,0 m | Niebezpieczeństwo rozgrzania butli i wzrostu ciśnienia |
| Ogrodzenie z materiału palnego | 2,0 m | Ograniczenie skutków ewentualnego pożaru |
| Granica działki sąsiedniej | 3,0 m | Ochrona osób trzecich i mienia |
? Praktyczna rada: przed montażem wyznacz tę odległość sznurkiem lub miarką w terenie. Pozornie „daleko" umieszczona bateria po zmierzeniu okazuje się często zbyt blisko okna piwnicy lub wywiewki wentylacyjnej. Te dwa ostatnie elementy są szczególnie podstępne, bo gaz cięższy od powietrza potrafi wnikać do piwnicy nawet przez niewielki otwór.
Montaż baterii butli propan-butan krok po kroku
Krok 1. Wybór i przygotowanie miejsca. Lokalizacja musi spełniać wszystkie wymienione wyżej odległości. Teren wyrównujemy, usuwamy warstwę humusu i wykonujemy podsypkę z piasku zagęszczonego o grubości 10-15 cm, na której układamy płytę fundamentową lub wylewamy beton klasy C16/20. Płyta powinna mieć wymiary co najmniej 2,5 × 1,5 m dla zestawu czterobutylowego i wystawać 20 cm poza obrys stelaża.
Krok 2. Montaż stelaża lub regału. Konstrukcję nośną stanowi spawany stelaż ze stali konstrukcyjnej S235 lub S355, ocynkowany ogniowo lub malowany farbą antykorozyjną. Odległość między butlami w poziomie to minimum 30 cm, co zapewnia swobodny dostęp do zaworów i swobodną cyrkulację powietrza. Stelaż kotwimy do fundamentu śrubami M10 lub M12 na kotwy wklejane.
Krok 3. Instalacja kolektora. Kolektor prowadzimy w taki sposób, aby każda butla łączyła się z przewodem przez trójnik i zawór odcinający. Dzięki temu możliwa jest wymiana pojedynczej butli bez konieczności opróżniania całego zestawu. Połączenia gwintowe uszczelniamy taśmą PTFE lub pastą gazoodporną, pamiętając, że gwinty stożkowe nie wymagają stosowania dodatkowych materiałów uszczelniających poza tymi zintegrowanymi w konstrukcji złączki.
Krok 4. Montaż zaworów i ograniczników OFV. Na każdym zaworze butli montujemy ogranicznik nadmiernego wypływu najczęściej na trzpieniu zaworu lub w obrębie przyłącza węża. Warto zainwestować w elementy z certyfikatem CE i deklaracją zgodności z normą EN 16129, co ułatwia odbiór instalacji przez gazownika i ewentualne kontrole ubezpieczyciela.
Krok 5. Reduktor pierwszego stopnia. Reduktor obniża ciśnienie z butli (ok. 7 bar przy pełnym zbiorniku) do wartości roboczej 1,5-4 bar, zależnie od wymagań kotła. Nowoczesne reduktory automatyczne utrzymują stałe ciśnienie wyjściowe niezależnie od tego, ile butli jest aktualnie podłączonych i jakie jest ciśnienie resztkowe w każdej z nich.
Krok 6. Test szczelności. Po zmontowaniu instalacji napełniamy ją azotem lub powietrzem do ciśnienia próbnego równego 1,5-krotności maksymalnego ciśnienia roboczego (zwykle 6-10 bar) i obserwujemy przez minimum 30 minut. Spadek ciśnienia o więcej niż 2% sygnalizuje nieszczelność, którą lokalizujemy pianką mydlą lub detektorem elektronicznym.
Krok 7. Oznakowanie i dokumentacja. Baterię oznakowujemy trwałymi tabliczkami ostrzegawczymi: „GAZ PŁYNNY", „PALNE", „ZAKAZ PALENIA", „ZAKAZ WSTĘPU OSOBOM POSTRONNYM". Sporządzamy schemat instalacji z naniesionymi średnicami, długościami i lokalizacją zaworów odcinających dokument ten jest nieoceniony przy przeglądach i w sytuacjach awaryjnych.
Najczęstsze błędy przy montażu i eksploatacji baterii butli
Wieloletnia praktyka instalatorska pokazuje, że te same błędy powtarzają się niemal w każdym sezonie. Poniższa tabela zestawia najgroźniejsze pomyłki wraz z ich praktycznymi konsekwencjami.
| Błąd | Konsekwencja | Prawidłowe rozwiązanie |
|---|---|---|
| Pominięcie ogranicznika OFV | Przy pęknięciu węża pełna zawartość butli wylewa się w kilka minut | OFV na każdej butli, certyfikowany |
| Montaż w piwnicy lub garażu | Naruszenie przepisów, gromadzenie się gazu przy podłodze | Tylko na zewnątrz, na utwardzonym podłożu |
| Brak fundamentu, postawienie na ziemi | Korozja stelaża, niestabilność, zalewanie wodą | Płyta betonowa lub kostka na podsypce |
| Kolektor z rury miedzianej | Miedź reaguje z propan-butanem, tworzy acetylenki | Wyłącznie stal bez szwu lub spawana |
| Brak zaworu odcinającego przy każdej butli | Wymiana butli wymaga opróżnienia całego zestawu | Indywidualne zawory przy każdym stanowisku |
| Ustawienie przy kratce wentylacyjnej | Gaz wnika do budynku przez kanał | Min. 2 m od wszelkich otworów wentylacyjnych |
| Przechowywanie zapasu ponad 10 butli | Przekroczenie limitu, wymóg pozwolenia na magazyn | Magazynować nie więcej niż 10 sztuk 33 kg |
Eksploatacja, przeglądy i harmonogram czynności obsługowych
Instalacja gazowa z baterią butli wymaga systematycznej kontroli, najlepiej zgodnie z z góry ustalonym harmonogramem. Bezpośrednio po każdej wymianie butli sprawdzamy szczelność połączeń pianką mydlą lub elektronicznym detektorem gazu to jedyny sposób, by wykryć mikro nieszczelność na świeżo skręcanym złączu.
Raz na 12 miesięcy zalecany jest profesjonalny przegląd wykonany przez osobę z uprawnieniami grupy 3 (eksploatacja) lub grupy 1 (dozór). W ramach takiego przeglądu kontrolowany jest stan techniczny kolektora, reduktora, zaworów i ograniczników OFV, a także sprawdzane są odległości baterii od elementów budynku. Wynik przeglądu dokumentujemy w książce eksploatacji instalacji gazowej.
Co dwa lata wymieniamy uszczelki w połączeniach rozłącznych, niezależnie od ich wizualnego stanu. Guma i tworzywa sztuczne starzeją się pod wpływem kontaktu z propan-butanem i po 24 miesiącach tracą elastyczność, co zwiększa ryzyko mikronieszczelności. Koszt kompletu uszczelek jest minimalny w porównaniu z konsekwencjami nawet najmniejszego wycieku.
Co miesiąc
Kontrola wizualna stelaża, brak śladów korozji, sprawdzenie czy baterie nie zostały naruszone przez osoby trzecie.
Co 6 miesięcy
Sprawdzenie poziomu gazu w butlach, planowanie dostawy przed sezonem grzewczym, kontrola działania reduktora.
Co 12 miesięcy
Profesjonalny przegląd instalacji, wymiana uszczelek w zaworach eksploatowanych intensywnie, sprawdzenie OFV.
ℹ️ Czy wiesz, że ubezpieczyciel może odmówić wypłaty odszkodowania za pożar domu, jeśli instalacja gazowa nie była regularnie przeglądana? Coraz więcej towarzystw ubezpieczeniowych żąda okazania wpisów w książce eksploatacji jako warunku wypłaty pełnego odszkodowania.
Dobór zestawu baterii butli porównanie wariantów 2-, 4- i 6-butlowych
Wybór zestawu zależy od rocznego zużycia gazu, liczby odbiorników i dostępnego miejsca. Poniższa tabela porównuje trzy najpopularniejsze konfiguracje spotykane w domach jednorodzinnych.
| Parametr | Zestaw 2-butlowy | Zestaw 4-butlowy | Zestaw 6-butlowy |
|---|---|---|---|
| Maksymalny wydatek | do 8 kg/h | do 16 kg/h | do 24 kg/h |
| Zalecany dla mocy kotła | do 15 kW | 15-24 kW | 24-35 kW |
| Powierzchnia domu | do 100 m² | 100-180 m² | 180-250 m² |
| Zapas gazu (pełne butle) | 66 kg | 132 kg | 198 kg |
| Przestrzeń montażowa | ok. 2,5 × 1,0 m | ok. 3,0 × 1,2 m | ok. 3,5 × 1,5 m |
| Orientacyjna cena zestawu | 2800-3500 zł | 4200-5500 zł | 5800-7500 zł |
| Przeznaczenie | Kuchnia + kocioł | Dom z kuchenką, kotłem, podgrzewaczem | Dom z instalacją wielopunktową |
Zestaw dwubutlowy sprawdza się w niewielkich domach i mieszkaniach z kuchnią gazową oraz kotłem kondensacyjnym do 15 kW. Wersja czterobutlowa to najczęściej wybierana konfiguracja dla typowej rodziny z domem o powierzchni 120-160 m². Zestaw sześciobutlowy rezerwuje się dla większych budynków lub tam, gdzie zasilanie obejmuje kilka niezależnych odbiorników, na przykład kocioł główny, kominek gazowy i kuchnię z piekarnikiem.
Mini-glosariusz pojęć związanych z baterią butli
Kolektor rura zbiorcza łącząca wszystkie butle w baterii, wykonana ze stali bez szwu, wyposażona w trójniki i zawory odcinające.
Ogranicznik nadmiernego wypływu (OFV) zawór automatyczny montowany na przyłączu butli, który odcina wypływ gazu przy nagłym wzroście natężenia przepływu, na przykład wskutek pęknięcia węża.
Reduktor pierwszego stopnia element obniżający ciśnienie gazu z wartości panującej w butli do ciśnienia roboczego instalacji, zwykle 1,5-4 bar.
Ciśnienie robocze ciśnienie, przy którym instalacja pracuje w warunkach normalnej eksploatacji, utrzymywane automatycznie przez reduktor.
Przepisy ppoż. dla butli 33 kg zespół wymagań wynikających z rozporządzenia MSWiA i normy PN-91/B-94425, obejmujących odległości, oznakowanie, wyposażenie w OFV oraz warunki przechowywania.
Przejście z pojedynczych butli 11 kg na baterię butli propan-butan to inwestycja, która zwraca się w ciągu dwóch, trzech sezonów grzewczych nie tylko w wygodzie, ale też w stabilności pracy kotła i spokoju ducha. Kluczem jest jednak dochowanie wszystkich wymogów formalnych i technicznych, bo nawet najmniejsze odstępstwo od przepisów o ogrzewaniu gazowym z butli 33 kg może skutkować odmową odbioru instalacji, a w skrajnym przypadku odmową wypłaty ubezpieczenia.
Zanim zamówisz zestaw, zmierz dostępne miejsce w ogrodzie, sprawdź odległości od okien, drzwi i kratek wentylacyjnych, a potem skonsultuj wybór z osobą posiadającą uprawnienia do projektowania i wykonawstwa instalacji gazowych. Dobrze dobrana i poprawnie zainstalowana bateria butli posłuży Twojemu domowi przez wiele lat, zapewniając ciepło, ciepłą wodę i wygodę niezależnie od kaprysów pogody.
? Twoim kolejnym krokiem powinno być pobranie schematu instalacji i wspólne omówienie go z certyfikowanym instalatorem to jedyny sposób, by mieć pewność, że wszystkie wymienione w artykule wymogi zostaną spełnione w Twojej konkretnej sytuacji.
Źródła danych i akty prawne: Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 sierpnia 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi ewakuacyjne (Dz.U. 1999 nr 67, poz. 747); Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75, poz. 690); Polska Norma PN-91/B-94425 dotycząca instalacji gazowych z butli; seria norm PN-EN 16129 dotycząca regulatorów ciśnienia i ograniczników przepływu. Źródła dostępne w internetowym systemie aktów prawnych Sejmu RP (isap.sejm.gov.pl) oraz w zbiorach Polskiego Komitetu Normalizacyjnego (pkn.pl).
