Ocieplenie rur w ziemi: otulina styropianowa, która naprawdę działa

Zamarznięta rura wodociągowa potrafi jednej zimowej nocy zamienić dom w lodówkę bez prądu, a rachunek za naprawę w bolesne czterocyfrowe kwoty. Koszt wymiany pękniętego przyłącza waha się od 2 do nawet 15 tysięcy złotych, nie licząc zniszczonej kostki brukowej, trawnika i nerwów. Tymczasem wystarczy odpowiednia otulina styropianowa ułożona wzdłuż instalacji, żeby ten scenariusz nigdy się nie powtórzył. Poniżej znajdziesz pełną ścieżkę: od fizyki przemarzania gruntu w polskich strefach klimatycznych, przez konkretne parametry EPS 70, 100 i 200, aż po sześciostopniowy montaż, który wykonasz samodzielnie lub z ekipą.

• Głębokość przemarzania gruntu w Polsce a izolacja rur wodociągowych
• Otulina styropianowa do rur: parametry EPS 70, 100 i 200
• Jak ocieplić rury w ziemi - montaż otuliny krok po kroku
• Najczęstsze błędy przy izolacji rur w ziemi
• Kiedy skorzystać z doradztwa technicznego

Głębokość przemarzania gruntu w Polsce a izolacja rur wodociągowych

Zanim wydasz złotówkę na otulinę, musisz wiedzieć, jak głęboko mrót wnika w Twoją działkę. Polska podzielona jest na cztery strefy przemarzania, a ich granice wyznacza norma PN-81/B-03020. Zachód i Pomorze (strefa I) mierzy około 0,8 m, centrum ze Śląskiem (strefa II) dochodzi do 1,0 m, Mazowsze z Podlasiem (strefa III) sięga 1,2 m, a Suwalszczyzna i Podhale (strefa IV) potrafią przemrozić grunt nawet na 1,4 m.

Te wartości dotyczą jednak średniej z wielolecia, więc w czasie ostrej zimy realne przemarzanie bywa o 15-20 cm głębsze. Dlatego przewód wodociągowy prowadzony płycej niż 1,5 m w strefie IV praktycznie zawsze wymaga dodatkowej warstwy izolacji termicznej. Głębokość ułożenia rury liczy się od rzędnej jej górnej krawędzi, nie osi, co warto zapamiętać, projektując wykop.

Obecność izolacji termicznej pozwala zmniejszyć głębokość wykopu. Norma dopuszcza redukcję głębokości o 30-50% pod warunkiem zastosowania otuliny o λ ≤ 0,040 W/(mK) i grubości minimum 5 cm. W praktyce oznacza to, że w strefie III zamiast kopać 1,6 m, wystarczy 1,0 m wykopu pod warstwą dobrze dobranego styropianu.

Na głębokość przemarzania wpływa też kilka czynników lokalnych, łatwych do przeoczenia. Spadek terenu wymusza prowadzenie rury w strefie mrozu, zwłaszcza przy wjazdach do garaży i skrajnych odcinkach przyłączy. Krzyżujące się trasy instalacji gazowej, elektrycznej i kanalizacyjnej tworzą mostki termiczne, przez które mrót wędruje szybciej. Ekstra izolacja jest zalecana w punktach przejść pod podjazdami, przez strefy nieosłonięte śniegiem i przy przewodach o małym przepływie (kran ogrodowy, nawodnienie).

Kiedy izolacja rur w ziemi staje się obowiązkowa

• Przyłącze ułożone płycej niż strefa przemarzania dla Twojego regionu.
• Duża odległość od budynku (powyżej 15 m) zmuszająca do spadku w warstwie mrozu.
• Krzyżujące się trasy instalacji podziemnych, tworzące lokalne wychłodzenia gruntu.
• Obniżenie terenu po remoncie lub wymianie nawierzchni, odsłaniające instalację.
• Rury wody użytkowej, ścieków sanitarnych, hydrantowe i tryskaczowe prowadzone w gruncie.

Jeśli zaznaczasz choćby dwa punkty, izolacja rur w ziemi nie jest luksusem, lecz koniecznością.

Otulina styropianowa do rur: parametry EPS 70, 100 i 200

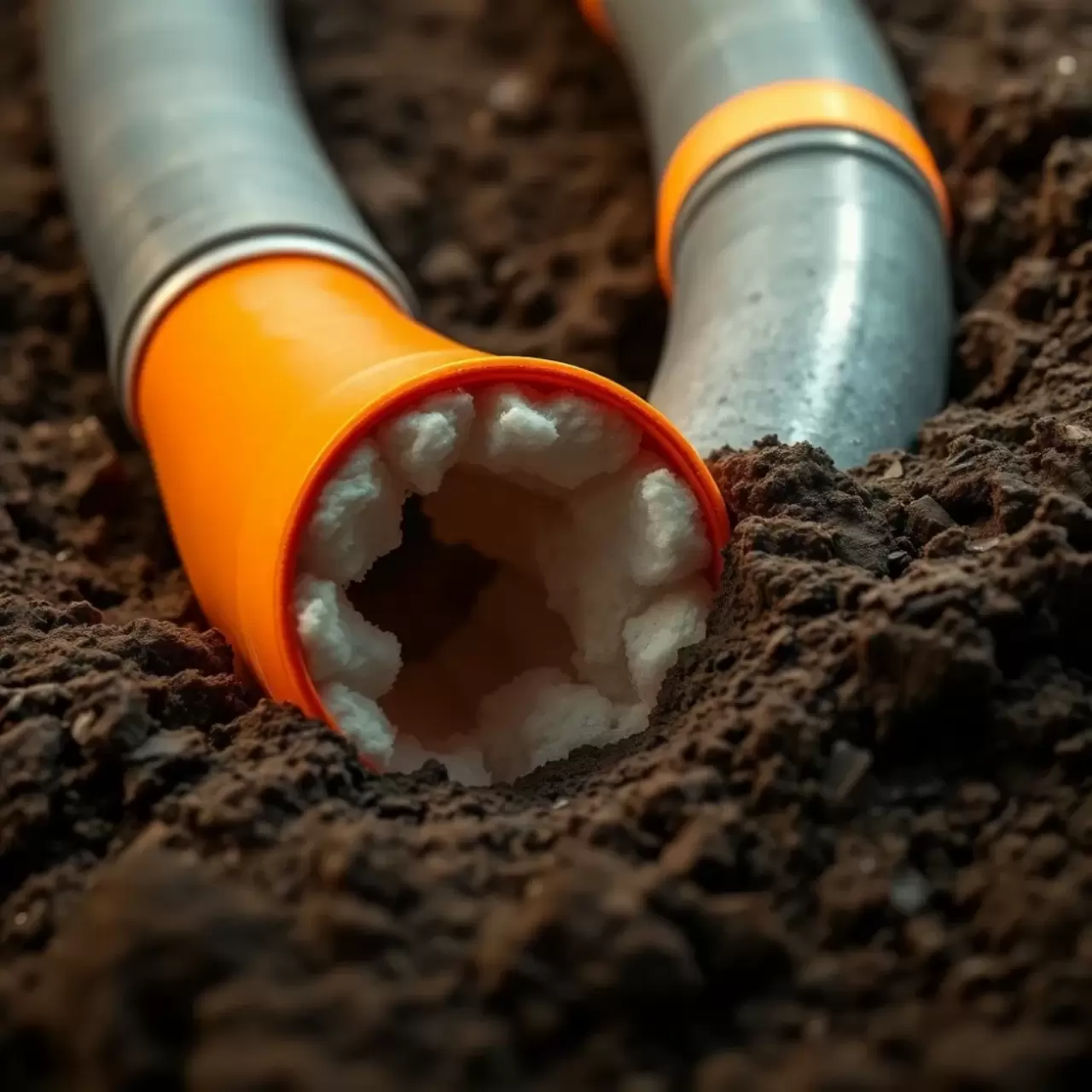

Otulina styropianowa to gotowa skorupa z frezowanymi rowkami, którą zakłada się na rurę jak rękaw. Dwie połówki łączą się zamkiem męski/żeński, co eliminuje mostki termiczne na styku. Materiał zbudowany jest w 98% z powietrza zamkniętego w spienionych granulkach polistyrenu, dlatego łączy niską masę z zaskakująco dobrymi parametrami wytrzymałościowymi.

Klasyfikacja EPS mówi wprost, ile kilogramów na metr sześcienny wytrzyma dany styropian przy 10% odkształceniu. EPS 70 znosi 70 kPa, EPS 100 - 100 kPa, a EPS 200 aż 200 kPa. Ta wartość przekłada się na odporność na nacisk gruntu, ruch pieszy, a nawet incydentalny przejazd lekkiego pojazdu.

Przewodność cieplna otuliny wynosi λ = 0,030-0,040 W/(mK), co mniej więcej dorównuje piankom PE i znacząco wygrywa z wełną mineralną w środowisku wilgotnym. Styropian nie nasiąka wodą, więc współczynnik λ nie rośnie z czasem, jak dzieje się to w otulinach wełnianych po kilku sezonach w gruncie. Zakres temperatur pracy sięga od -100°C do +70°C, więc otulina poradzi sobie zarówno z mrozem, jak i z ciepłą wodą użytkową.

Średnice wewnętrzne otulin zaczynają się od 12 mm dla najmniejszych rurek, a kończą na 120 cm dla kanałów rozdzielczych. Grubość ścianki otuliny waha się od 20 do 100 mm. W domowych przyłączach najczęściej stosuje się średnice 32-50 mm (woda) i 110-160 mm (kanalizacja) przy grubości ścianki 50-80 mm.

Co zyskasz, wybierając styropian

• Trwałość 30-50 lat w gruncie, potwierdzona badaniami starzeniowymi ITB.
• Masa rzędu 0,8-1,5 kg na metr bieżący, co pozwala przenieść cały odcinek w rękach.
• Samogasnący materiał klasy E, topniejący dopiero w bezpośrednim kontakcie z ogniem.
• Pełna odporność na cykle zamarzania i odmarzania oraz bezpośredni kontakt z wodą gruntową.
• Możliwość recyklingu - odpady styropianowe przerabia się na granulat do produkcji nowych elementów.

Kiedy otulina styropianowa nie zadziała

Nie stosuj jej na rurach grzewczych o temperaturze czynnika powyżej 70°C - EPR (termoplasty kauczukowe) lub pianka PUR są wtedy bezpieczniejsze. Unikaj montażu w miejscach narażonych na intensywną działalność gryzoni, bo miękki styropian potrafią pogryźć. Wreszcie, w gruntach ekspansywnych (iły, gliny pęczniejące) EPS 70 może nie wystarczyć - sięgnij od razu po EPS 200 albo zastosuj osłonę z rury ochronnej.

Jak ocieplić rury w ziemi - montaż otuliny krok po kroku

Samodzielny montaż otuliny nie wymaga ani specjalistycznych uprawnień, ani skomplikowanych narzędzi. Wystarczy ostry nóż, miarka, folia PE i piasek. Każdy etap poniżej zamyka jedno konkretne ryzyko: błędnego dopasowania, wnikania wody, kamienia w podsypce czy niedostatecznej ochrony zamka.

Krok 1. Pomiar średnicy rury

Zmierz zewnętrzną średnicę rury w najgrubszym miejscu (z uwzględnieniem ewentualnych złączek). Dobierz otulinę tak, by jej średnica wewnętrzna odpowiadała Twojemu pomiarowi z tolerancją ±2 mm. Zbyt ciasna otulina pęknie przy zamykaniu zamka, zbyt luźna zostawi pustkę powietrzną, która obniży izolacyjność o 15-20%.

Krok 2. Dobór EPS i grubości

Przy ułożeniu płytszym niż strefa przemarzania minimum to 50 mm ścianki. W strefie IV oraz pod podjazdami lepiej sprawdzi się 80 mm. Im grubsza otulina, tym niższy współczynnik przenikania ciepła U, a więc wolniejsze wychładzanie czynnika w rurze. Mechanizm jest prosty: dodatkowe warstwy powietrza w strukturze styropianu wydłużają drogę, którą ciepło musi pokonać, zanim oddaje je gruntowi.

Krok 3. Nałożenie połówek i zamknięcie zamka

Nałóż dolną połowę otuliny, ułóż rurę, a następnie dociśnij górną część tak, by zamek męski (wypust) wszedł w zamek żeński (rowek) na pełną głębokość. Przycinaj nóż na wymiar 90° - kanciaste cięcie lepiej się stykuje niż cięte ukośnie. Na każdym połączeniu odcinków użyj dodatkowego pasa taśmy PVC, który zabezpieczy styk przed rozejściem.

Krok 4. Owinięcie folią PE

Całość owijasz folią polietylenową z zakładką 10-15 cm. Folia odcina styropian od bezpośredniego kontaktu z wilgotnym gruntem, dzięki czemu nie wciąga on wody w spoiny zamka. Cienka warstwa PE nie szkodzi izolacyjności, a jednocześnie chroni przed uszkodzeniami mechanicznymi przy zasypce.

Krok 5. Ułożenie na podsypce piaskowej

Na dnie wykopu ułóż 10 cm piasku bez kamieni, o granulacji 0-2 mm. Piasek działa jak łożysko, rozkładając obciążenie równomiernie i kompensując drobne osiadanie gruntu. Bez tej warstwy każdy ostry kamień mógłby nacisnąć punktowo na otulinę, rozbijając jej strukturę od spodu.

Krok 6. Zasypka piaskowa 20 cm

Zasyp rów warstwą 20 cm piasku ponad górną krawędzią otuliny. Dopiero powyżej możesz sypać grunt rodzimy. Piasek znowu pełni rolę ochronną, a jednocześnie nie wciąga wody gruntowej w bezpośrednie sąsiedztwo rury. Ubij warstwę delikatnie, bez zagęszczarki, żeby nie zgnieść skorupy.

Porównanie materiałów izolacyjnych

Wybierając otulinę, inwestorzy zestawiają trzy główne grupy produktów. Każda z nich ma inne mocne strony, ale zastosowanie pod ziemią szybko weryfikuje ich realną skuteczność.

Najczęstsze błędy przy izolacji rur w ziemi

Praktyka pokazuje, że nawet dobre produkty można zepsuć złym montażem. Pierwszy błąd to rezygnacja z folii PE. Bez niej woda gruntowa wnika w mikroszczeliny zamka, a podczas kolejnych mrozów zamarza i rozsadza styropian od środka.

Drugi grzech to oszczędność na podsypce. Grunt rodzimy z kamieniami stawia otulinę w sytuacji, w której każde osiadanie terenu uderza w nią punktowo. Trzeci, niezwykle częsty, to wciąganie rury wraz z otuliną do zbyt wąskiego wykopu. Otulina potrzebuje przynajmniej 5 cm luzu z każdej strony, bo woda i mrót działają najsilniej w bezpośrednim kontakcie materiału z gliną.

Czwarta pomyłka polega na zostawieniu niezaizolowanych kolan i trójników. Właśnie w tych miejscach płynie tylko podmuch zimnego powietrza, dlatego potrzebują dodatkowych nakładek z pianki PE lub poliuretanu. Piąty, bardzo prozaiczny, to brak sznurka traserskiego nad rurociągiem. Tani pomarańczowy sznurek ułożony 30 cm nad otuliną potrafi zaoszczędzić tysięcy złotych, gdy ktoś za pięć lat zacznie kopać fundament ogrodzenia.

Żywotność, normy i koszty inwestycji

Izolacja rur w ziemi wykonana z otuliny EPS jest trwała. Producent podaje 30-50 lat, a badania starzeniowe ITB dla polistyrenu ekspandowanego w gruncie naturalnym nie wykazały degradacji przez 25 lat obserwacji. W tym czasie wełna mineralna zdążyłaby nasiąknąć, spęcznieć i stracić większość właściwości izolacyjnych.

Koszt materiału dla typowego przyłącza wody (15 m rury DN 32, otulina 50 mm EPS 100) wynosi 600-1050 zł. Dodaj 200-300 zł za folię PE, 150 zł za piasek podsypkowy i 1 dzień roboczy własnego czasu. Łącznie 1000-1500 zł, czyli od 5 do 15 razy mniej niż naprawa zamarzniętego przyłącza. Równania nie trzeba rozwiązywać dwa razy.

Przy wycenie pamiętaj, że normy PN-EN 805 (zaopatrzenie w wodę) oraz PN-EN 1610 (odprowadzanie ścieków) wprost zalecają zabezpieczanie rur przed zamarzaniem w strefach przemarzania. Eurokod 7 z kolei wymaga uwzględnienia mrozu w obliczeniach posadowienia, co obejmuje warstwy ochronne wokół rur. Zgodność z tymi dokumentami ułatwia odbiór instalacji przez inspektora nadzoru i ubieganie się o ubezpieczenie nieruchomości.

Kiedy skorzystać z doradztwa technicznego

Każda instalacja jest inna. Długość przyłącza, profil gruntu, obecność wód gruntowych, bliskość drogi dojazdowej, planowane obciążenia nawierzchni. Przy kilkudziesięciu metrach trasy, skomplikowanych łukach lub ryzyku pęczniejących iłów warto poprosić o indywidualną wycenę z doradztwem technicznym. Dobry doradca zapyta o strefę przemarzania, profil rury, warunki gruntowe i przewidziane obciążenia, a na tej bazie dobierze EPS, grubość ścianki i akcesoria.

Przygotuj szkic z wymiarami i średnicami - przyspieszy to dobór o kilka dni. W odpowiedzi otrzymasz zestawienie materiałów z ceną za metr bieżący, listę niezbędnych akcesoriów i orientacyjny koszt transportu. Doradztwo techniczne w sprawdzonych firmach bywa bezpłatne, jeśli kończy się złożeniem zamówienia.

Zamów wycenę z dokładnym opisem trasy - przyłącze wody DN 32, długość 15 m, strefa przemarzania III, podjazd z kostki brukowej. Dzięki temu oferta od razu trafi w potrzeby, a nie w katalogowe uśrednienia.

Twoje rury w ziemi mogą pracować spokojnie przez pół wieku, ale tylko wtedy, gdy dostaną właściwą otulinę, folię i podsypkę. Zacznij od sprawdzenia strefy przemarzania w swoim regionie, dobierz EPS adekwatny do obciążeń, a potem poświęć jeden weekend na ułożenie otuliny. To inwestycja, która zwraca się przy pierwszej ostrzejszej zimie.
