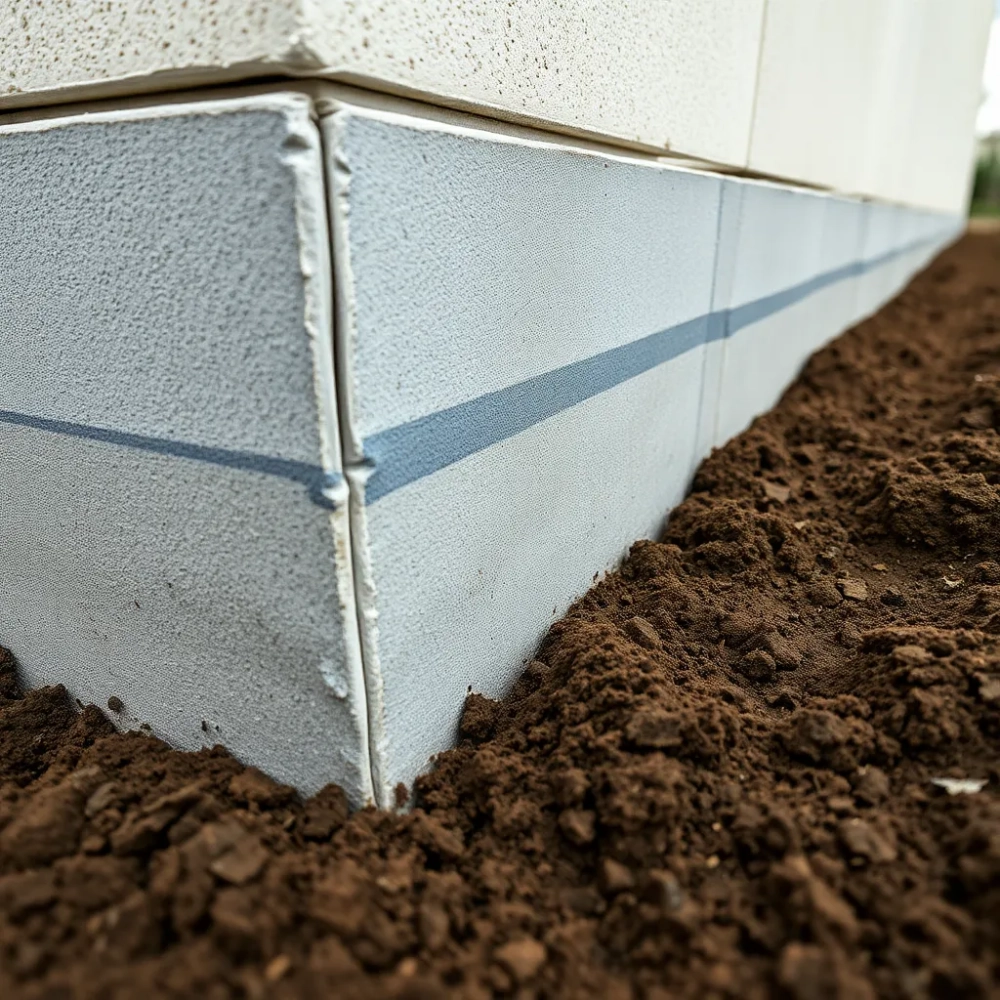

Ocieplenie płyty fundamentowej z boku

Wielu inwestorów traktuje ocieplenie płyty fundamentowej z boku jako dodatek do właściwej izolacji podłogi, podczas gdy to właśnie ta pionowa warstwa decyduje o tym, ile ciepła ucieka przez krawędź fundamentu i jak długo cała konstrukcja przetrwa bez mostków termicznych.

• Jak dobrać grubość izolacji bocznej płyty fundamentowej
• XPS czy EPS do ocieplenia płyty fundamentowej z boku
• Najczęstsze błędy przy bocznym ociepleniu płyty fundamentowej
• Kiedy warto rozważyć dodatkową folię kubełkową i jak ją poprawnie zamontować
• Najczęstsze pytania przed ociepleniem płyty fundamentowej z boku
• Practical checklist przed zasypaniem wykopu

Jak dobrać grubość izolacji bocznej płyty fundamentowej

Grubość bocznej izolacji termicznej płyty fundamentowej wynika bezpośrednio z obliczeń współczynnika przenikania ciepła U, określonego w rozporządzeniu w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dla ścian przy gruncie oraz podłóg na gruncie wymaga się obecnie U nie większego niż 0,30 W/(m²·K), a od 2021 r. wartość ta została dodatkowo zaostrzona do 0,20 W/(m²·K) dla budynków nowo projektowanych.

W praktyce oznacza to, że standardowa płyta fundamentowa o grubości 25-30 cm wymaga bocznego ocieplenia styropianem XPS lub EPS o lambda 0,032-0,036 W/(m·K) w warstwie 12-15 cm. Cieńsza warstwa, np. 8 cm, spełni jedynie minimalne wymogi U=0,30, ale przy niskim stosunku pola ścian do powierzchni użytkowej straty przy krawędzi mogą przekroczyć 15% całkowitego zapotrzebowania na ciepło budynku.

Kluczowy jest też kształt płyty. Płyta fundamentowa typu „kanadyjskiego” z obrzeżem cofniętym do wewnątrz o 30 cm zyskuje dodatkowe 5-7 cm efektywnej szerokości izolacji, co pozwala obniżyć grubość bocznego ocieplenia bez szkody dla bilansu cieplnego. Z kolei płyta klasyczna z krawędzią równo z murem wymaga pełnych 15 cm, bo inaczej mostek termiczny na styku ściany i fundamentu stanie się dominantą strat ciepła.

Kiedy 10 cm wystarczy, a kiedy trzeba 20 cm

W domach pasywnych i tych projektowanych w standardzie NF40 (niemal zeroenergetycznym wg WT 2021) izolacja boczna sięga 18-20 cm. Badania Krajowej Agencji Poszanowania Energii wykazały, że zwiększenie warstwy XPS z 12 do 18 cm obniża jednostkowy strumień ciepła przez krawędź o ok. 35%, natomiast wzrost do 24 cm daje już tylko 8% zysku przy niemal dwukrotnym koszcie materiału. Ekonomiczny optimum dla większości domów jednorodzinnych leży więc między 14 a 16 cm.

Oprócz grubości istotny jest ciągłość ocieplenia - boczna płyta musi łączyć się z poziomą izolacją pod płytą na zakładkę minimum 30 cm, by wyeliminować mostki liniowe. Bez tej zakładki każdy kolejny centymetr izolacji bocznej traci sens, bo ciepło i tak odpłynie pod fundamentem.

XPS czy EPS do ocieplenia płyty fundamentowej z boku

Wybór między XPS a EPS do ocieplenia płyty fundamentowej z boku wynika z trzech parametrów: nasiąkliwości, wytrzymałości na ściskanie i stabilności wymiarowej w długim kontakcie z gruntem wilgotnym. Polistyren ekstrudowany (XPS) ma strukturę zamkniętokomorową o nasiąkliwości poniżej 0,5% objętości, podczas gdy polistyren ekspandowany (EPS) chłonie wodę na poziomie 1-3%, co w strefie przemarzania prowadzi do degradacji termicznej po 8-12 latach.

XPS 300 kPa wytrzymuje obciążenia od gruntu i napór fundamentu przy minimalnym pełzaniu, EPS 100 kPa ugina się pod tym samym ciśnieniem o 1,5-2%, co w ciągu dekady skutkuje mikropęknięciami wzdłuż krawędzi płyty. Dlatego producent zaleca EPS wyłącznie powyżej strefy przemarzania, natomiast XPS stosuje się do pełnej wysokości bocznej ścianki płyty aż do poziomu terenu.

Porównanie parametrów i cen materiałów

Piana poliuretanowa otwartokomorowa wygrywa pod względem lambda, ale w kontakcie z wodą gruntową nasiąka szybciej niż EPS i nie tworzy ciągłej bariery kapilarnej, dlatego rzadko stosuje się ją poniżej poziomu terenu. Na odcinkach powyżej gruntu otwartokomorowa piana świetnie dociśnia nierówności, eliminując mostki punktowe, lecz wymaga dodatkowej folii kubełkowej jako ochrony przed uszkodzeniami mechanicznymi.

Najczęstsze błędy przy bocznym ociepleniu płyty fundamentowej

Najczęstszy błąd to ułożenie izolacji wyłącznie od wewnątrz bryły płyty, bez połączenia z izolacją poziomą pod spodem. Skutkuje to ciągłym mostkiem termicznym na krawędzi fundamentu o współczynniku liniowym Ψ nawet 0,15 W/(m·K), przez który ucieka 8-12 kWh/m² rocznie. Wielu wykonawców montuje płyty XPS na styk, bez kleju ani pianki, zostawiając szczeliny 3-5 mm, które w drugim sezonie zimowym wypełniają się lodem i wodą.

Drugim poważnym błędem jest brak osłony przed promieniowaniem UV w okresie, gdy płyta wystaje ponad teren przed obłożeniem elewacji. Polistyren ekspondowany na słońce przez cztery tygodnie żółknie i traci do 8% właściwości izolacyjnych w warstwie powierzchniowej. Dlatego po montażu izolację natychmiast osłania się folią ochronną lub gruntem.

Błędy systemowe i wykonawcze

• Brak dylatacji obwodowej między XPS a wylewką podłogową, prowadzący do mostków akustycznych i pękań przy skurczu betonu.
• Zastosowanie styropianu fasadowego λ = 0,038 zamiast fundamentowego λ = 0,036 o tej samej grubości - różnica 5% w bilansie cieplnym domu 120 m² daje rocznie dodatkowe 350 kWh.
• Mocowanie płyt plastikowymi kołkami zamiast kleju bitumicznego - kołki perforują hydroizolację przeciwwodną, tworząc drogi przesączania wody.

Trzecim, często pomijanym błędem jest rezygnacja z warstwy ochronnej XPS przy mechanicznym zasypywaniu wykopu. Przy zasypce grubym żwirem krawędź płyty fundamentowej przypomina tarczę strzelecką, w którą wbija się każdy kamień niesiony przez łyżkę koparki. Bez płyty osłonowej z folii kubełkowej lub geowłókniny o gramaturze min. 200 g/m² izolacja przetrwa na obiekcie co najwyżej dwie zasypki.

W strefach agresywnych chemicznie (gliny ilaste z resztkami roślinności, torfy) izolacja boczna powinna być dodatkowo chroniona membraną PEHD. Reakcja EPS z kwasami humusowymi obniża jego pH i przyspiesza hydrolizę wiązań polimeru - to korozja niewidoczna gołym okiem, lecz obniżająca lambdę o 20% w ciągu pięciu lat.

Nie mniej istotny jest błąd związany z brakiem wentylacji przestrzeni podpodłogowej. Gdy izolacja boczna zachodzi na całą wysokość aż do poziomu podłogi, pod płytą tworzy się zamknięta komora, w której wilgoć z gruntu skrapla się i prowadzi do korozji zbrojenia. Rozwiązaniem są rurki drenarskie φ 50 mm co 3 m wzdłuż obwodu, wpięte w drenaż opaskowy.

Kontrola jakości i odbiór prac

Przed zasypaniem wykopu odbiór polega na sfotografowaniu każdej ściany bocznej z metryczką oraz sprawdzeniu ciągłości izolacji termowizją. kamera o rozdzielczości 640 × 480 pikseli i czułości 0,05 °C wskaże każdą szczelinę powyżej 2 mm oraz każdy mostek liniowy na zakładce z warstwą poziomą.

Zgodnie z PN-EN 13163 oraz PN-EN 13164 produkty izolacyjne muszą posiadać deklarację właściwości użytkowych (DoP) i oznaczenie CE. Bez tych dokumentów inwestor nie ma dowodu, że zastosowany materiał spełnia deklarowaną lambdę i wytrzymałość na ściskanie - a to właśnie te parametry decydują o trwałości ocieplenia płyty fundamentowej z boku.

Bezpośrednie przejście do następnego etapu - tynkowania lub układania okładziny cokołowej - wymaga odczekania minimum 24 h od przyklejenia płyt XPS, by klej bitumiczny osiągnął pełną przyczepność. Pośpiech w tym miejscu to ryzyko odspojenia izolacji przy pierwszych mrozach, gdy podłoże skurczy się o 0,2 mm na metr.

Zasypkę wykopu warto prowadzić warstwami po 30 cm z zagęszczeniem mechanicznym każdej z nich, nigdy jednorazowo na pełną wysokość. Nagłe obciążenie ścianki bocznej płyty powoduje jej ugięcie o 1-2 mm, co przy sztywnym XPS prowadzi do mikropęknięć w warstwie hydroizolacji.

Kiedy warto rozważyć dodatkową folię kubełkową i jak ją poprawnie zamontować

Folia kubełkowa z HDPE o gramaturze 400-600 g/m² chroni izolację boczną przed trzema zagrożeniami: uszkodzeniami mechanicznymi przy zasypce, przerastaniem korzeni oraz agresywnymi substancjami w gruncie. Jej wytłoczenia o wysokości 8 mm tworzą szczelinę wentylacyjną, dzięki której ewentualna wilgoć między folią a XPS odparowuje, zanim zdąży przeniknąć w głąb izolacji.

Układa się ją wytłoczeniami do ściany, z zakładką minimum 10 cm, mocując górną krawędź listwą wykończeniową przy cokole. Dolna krawędź folii musi sięgać 30 cm poniżej poziomu izolacji poziomej pod płytą, by woda nie podciągała kapilarnie wzdłuż styku. Listwę startową przybijamy kołkami rozporowymi co 25 cm, a wszelkie przejścia rur przez folię uszczelniamy taśmą butylową.

Przy montażu istotne jest, by nie robić zakładów bezpośrednio na narożnikach - folia na ostrych krawędziach pęka przy pierwszym sezonie grzewczym. Rozwiązaniem jest wycięcie trójkątnego klina z zakładki i dodatkowe wzmocnienie taśmą EPDM o szerokości 50 mm. Bez tej precyzji narożnik będzie pierwszym miejscem, w którym pojawi się most termiczny.

Koszt wdrożenia a efekt termiczny

Całkowity koszt izolacji bocznej w domu 120 m² z płytą o obwodzie 45 m i wysokości 60 cm to ok. 8 500-12 000 PLN przy XPS 300 i 5 800-8 200 PLN przy EPS 100. Dodanie folii kubełkowej podnosi cenę o 1 200-1 800 PLN, lecz wydłuża żywotność izolacji o 15-20 lat. W przeliczeniu na lata użytkowania inwestycja zwraca się z nawiązką już w pierwszej dekadzie eksploatacji.

Przy wyborze materiału kieruj się nie tylko ceną za metr, lecz lambdą i nasiąkliwością - dwa produkty o identycznej grubości potrafią różnić się o 20% efektywności termicznej. Na rynku pojawiają się płyty XPS o obniżonej lambdzie 0,029 W/(m·K), które przy tej samej grubości dają lepszy wynik U niż standardowy XPS 300.

Najczęstsze pytania przed ociepleniem płyty fundamentowej z boku

Czy ocieplenie boczne można wykonać po zimie? Tak, o ile temperatura powietrza przekracza 5 °C, a płyta jest sucha. Kleje bitumiczne wiążą w temperaturze od 0 do 35 °C, więc w polskim klimacie najlepsze okno montażowe to kwiecień-październik. Montaż w grudniu jest możliwy, lecz wymaga namiotu termicznego i kleju o obniżonej temperaturze aplikacji.

Ile warstw XPS układać? Jedną warstwę o pełnej grubości, nigdy dwóch cieńszych. Połączenie klejowe między warstwami stanowi dodatkowy opór cieplny i może się rozwarstwiać pod wpływem cykli zamrażania-rozmrażania, tworząc drogę przenikania wody do konstrukcji.

Co z XPS-em w strefie agresywnej chemicznie? W gruntach ilastych i torfowych stosuje się XPS z dodatkową warstwą ochronną z geowłókniny polipropylenowej 200 g/m² oraz membraną PEHD. Sama warstwa XPS bez osłony w agresywnym środowisku traci nawet 30% grubości w ciągu dekady.

Warto zainwestować w izolację przeciwwodną pod XPS-em? Tak, papa termozgrzewalna modyfikowana SBS lub membrana EPDM o grubości 3 mm stanowi dodatkową barierę przeciwwodną. Bez niej woda gruntowa podciąga kapilarnie między płytą a XPS, tworząc pęcherze lodu przy każdym mrozie, niszczące styk izolacji z fundamentem.

Practical checklist przed zasypaniem wykopu

Sprawdź szczelność spoin między płytami - każda widoczna szczelina powyżej 1 mm wymaga wypełnienia pianką poliuretanową niskoprężną. Bez tego woda gruntowa dostanie się pod XPS i zacznie cyklicznie zamrażać, rozpychając połączenia.

Potwierdź ciągłość izolacji z warstwą poziomą pod płytą - termowizja wykonana o zmroku przy różnicy temperatur min. 8 °C wskaże każde przerwanie ciągłości. Bez termowizji mostek na styku ujawni się dopiero po pierwszej zimie rachunkiem za ogrzewanie wyższym o 12-18%.

Zabezpiecz górną krawędź folią ochronną przed UV - nawet kilka tygodni ekspozycji na słońce degraduje powierzchnię XPS, obniżając lambdę o 5-8%. Czarne folie kubełkowe chronią zarówno przed promieniowaniem, jak i przed przypadkowymi uszkodzeniami mechanicznymi przy dalszych pracach.

Pamiętaj o pozostawieniu 5 cm wolnej przestrzeni między XPS a deskowaniem lub ścianą fundamentu - szczelina ta umożliwia swobodne odparowanie wilgoci technologicznej z betonu przez pierwsze 2-3 lata użytkowania.

Przy wyborze bocznej izolacji płyty fundamentowej kieruj się trzema filarami: grubością wynikającą z obliczeń U ≤ 0,20 W/(m²·K), materiałem o nasiąkliwości poniżej 1% i wytrzymałości min. 200 kPa oraz ciągłością izolacji z warstwą poziomą. Każde odstępstwo od tych zasad prędzej czy później odbije się na rachunkach za ogrzewanie lub stanie się przyczynkiem kosztownych napraw hydroizolacji.

Sporządź krótki protokół odbioru z fotografiami każdej ściany bocznej i metryczką - po zasypaniu wykopu nie da się już sprawdzić jakości montażu. Przechowuj deklaracje właściwości użytkowych (DoP) wszystkich zastosowanych materiałów w dokumentacji powykonawczej domu, by za dwie dekady móc udowodnić zgodność izolacji z ówczesnymi normami przy ewentualnej sprzedaży nieruchomości.

Skonsultuj projekt z projektantem konstrukcji - zmiana grubości izolacji bocznej z 12 na 18 cm wpływa na zagłębienie płyty i wymaga korekty poziomu posadzki parteru. Bez tej koordynacji międzybranżowej wykonawca będzie musiał dolewać schody lub obniżać drzwi wejściowe, co generuje dodatkowe 2 500-4 000 PLN nieplanowanych kosztów.

Źródła danych i norm: rozporządzenie Ministra Rozwoju i Technologii z 2022 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (isap.sejm.gov.pl), PN-EN 13163 i PN-EN 13164 (pkb.gov.pl), PN-EN ISO 13370 (pkb.gov.pl), katalog techniczny KAPE „Fundamenty i izolacje termiczne w budynkach niskoenergetycznych” (kape.gov.pl), materiały ITB „Warunki techniczne wykonania i odbioru robót budowlanych” (itb.pl).
