Napełnianie grzejników wodą w bloku: poradnik krok po kroku

Grzejnik w mieszkaniu bywa kapryśny - raz grzeje za słabo, innym razem przegrzewa pokój, a zdarza się, że w ogóle nie reaguje na pokręcanie głowicą. Najczęściej winowajcą nie jest sam kaloryfer, lecz sposób, w jaki woda wpływa do niego i jak wraca do instalacji. Zrozumienie budowy płytowego grzejnika, roli zaworu termostatycznego i odpowietrznika pozwala samodzielnie ocenić, czy montaż został wykonany poprawnie, a jeśli pojawi się problem z napełnianiem grzejników wodą w bloku, szybko wskazać jego źródło.

• Odpowietrzanie grzejnika po napełnieniu instalacji w bloku
• Prawidłowe ciśnienie wody przy napełnianiu grzejników w bloku
• Najczęstsze błędy przy napełnianiu grzejników w bloku mieszkalnym

Odpowietrzanie grzejnika po napełnieniu instalacji w bloku

Powietrze w układzie centralnego ogrzewania to cichy sabotażysta. Zamiast wody przez kanały płyty grzewczej przepływa mieszanka wody i pęcherzy, które zatrzymują się w najwyższych punktach instalacji. W bloku wielorodzinnym najczęściej dzieje się to po pierwszym uruchomieniu, po awaryjnym spuszczeniu wody, a także po każdej wymianie grzejnika czy dłuższym postoju instalacji latem.

Objawy łatwo rozpoznać. Grzejnik nagrzewa się tylko w dolnej części, góra pozostaje chłodna, a przy odkręceniu odpowietrznika syczy powietrze zamiast strumienia wody. Zjawisko opiera się na prostej fizyce: powietrze lżejsze od wody unosi się ku górze i blokuje przepływ, ograniczając powierzchnię wymiany ciepła.

Samodzielne odpowietrzanie zaczyna się od wyłączenia pompy obiegowej - tam, gdzie mieszkaniec ma do niej dostęp - lub od zakręcenia zaworów odcinających przy kaloryferze. Potem wystarczy wziąć śrubokręt lub kluczyk do odpowietrznika, przyłożyć do zaworu małą miseczkę lub szmatkę i powoli odkręcać. Powietrze syczy, wypiera resztki wody, a gdy zacznie lecieć równy strumień cieczy, zawór zakręca się z powrotem.

W instalacjach z automatycznymi odpowietrznikami proces przebiega samoczynnie. Kluczowe pozostaje jednak, by po odpowietrzeniu uzupełnić ciśnienie wody w instalacji do wartości zadanej przez zarządcę budynku. Bez tego następnego dnia kaloryfer znów będzie sygnalizował brak wody w górnej części płyty.

UWAGA: nigdy nie odkręcaj odpowietrznika na siłę ani nie stosuj narzędzi, które mogą uszkodzić gwint. Zerwanie zaworu oznacza natychmiastowy wyciek, a w bloku - konieczność spuszczania wody z pionu, co wymaga zgody administracji.

Krok po kroku: odpowietrzanie grzejnika płytowego

1. Zakręć zawór termostatyczny i zawór powrotny przy grzejniku.
2. Przygotuj miskę lub gruby ręcznik - woda kapie nieprzewidywalnie.
3. Delikatnie odkręć odpowietrznik (zazwyczaj po przeciwnej stronie niż zawór termostatyczny).
4. Poczekaj, aż syk przejdzie w równomierny wypływ wody.
5. Zakręć odpowietrznik i otwórz zawory - najpierw powrotny, potem termostatyczny.
6. Sprawdź ciśnienie na manometrze instalacji lub uzupełnij wodę przez zawór do napełniania.

Cała operacja trwa od trzech do dziesięciu minut, w zależności od ilości nagromadzonego powietrza. Jeśli po odpowietrzeniu grzejnik nadal grzeje nierówno, przyczyna leży gdzie indziej - najczęściej w nieprawidłowym kierunku przepływu wody lub w zapowietrzeniu pionu, z którym samodzielnie sobie nie poradzisz.

Prawidłowe ciśnienie wody przy napełnianiu grzejników w bloku

W blokach mieszkalnych instalacja centralnego ogrzewania pracuje najczęściej w układzie zamkniętym z naczyniem wzbiorczym przeponowym. Ciśnienie robocze waha się od 1,0 do 1,5 bara, ale w nowszych budynkach z wysokimi pionami sięga nawet 2,0 bar. Wartość tę ustala projektant i reguluje ją automatyka w węźle cieplnym, a mieszkaniec powinien ją znać przed przystąpieniem do uzupełniania wody.

Podczas napełniania grzejników wodą w bloku obowiązuje prosta zasada: ciśnienie w instalacji musi przewyższać ciśnienie statyczne słupa wody w najwyższym punkcie układu. Dla budynku dziesięciopiętrowego oznacza to około 0,3-0,4 bar więcej niż wynosi wysokość słupa, czyli w granicach 1,5-1,8 bar na manometrze przy kotle lub w węźle.

Sprawdzenie ciśnienia odbywa się za pomocą manometru. W starszych blokach bywa to zwykły wskaźnik tarczowy, w nowszych cyfrowy czujnik z wyświetlaczem. Gdy wskazanie spadnie poniżej 0,8 bar, woda nie wypełnia już wszystkich grzejników, a w najwyższych może pojawić się powietrze. Powyżej 2,5 bar rośnie ryzyko pęknięcia uszczelek i zaworów.

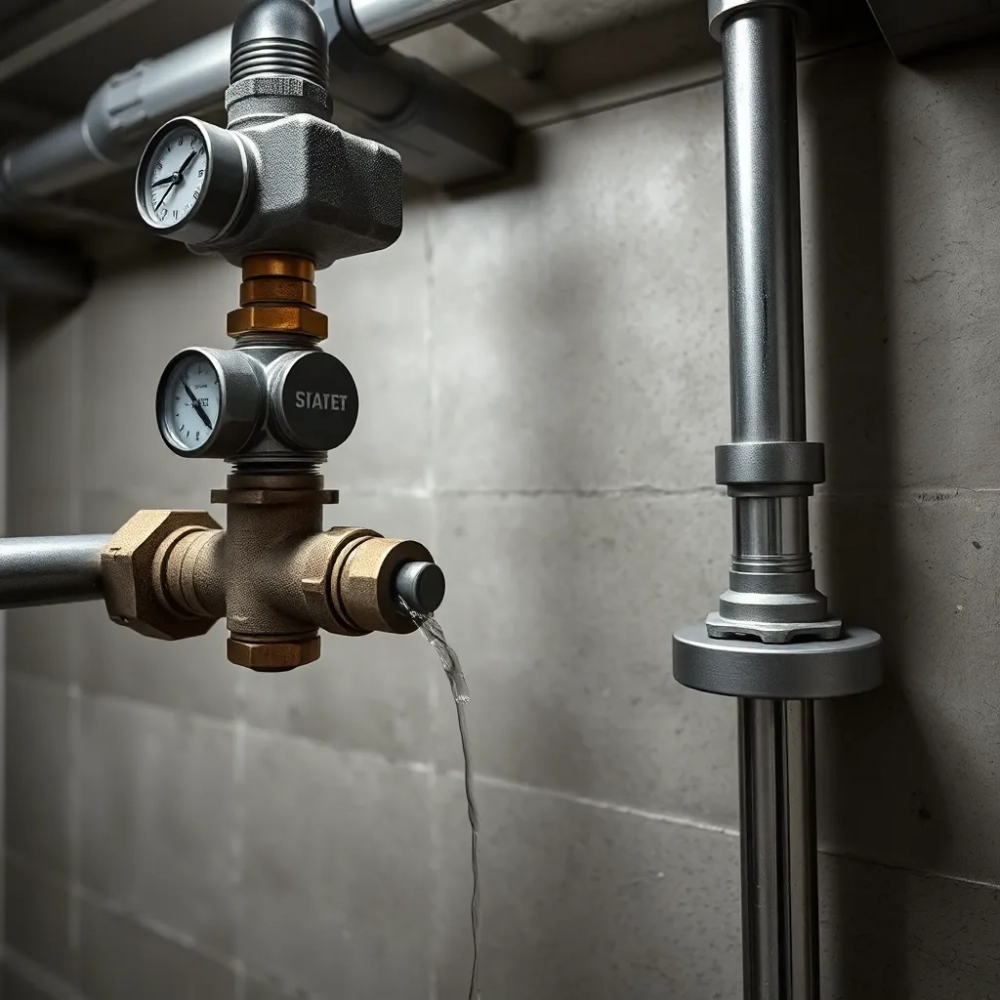

Do uzupełniania wody służy zawór do napełniania instalacji, zlokalizowany najczęściej w piwnicy lub przy węźle cieplnym. W lokalach mieszkalnych dostęp do niego ma zwykle tylko administracja, ale w budynkach z indywidualnymi kotłowniami mieszkaniec sam dopełnia wodę małą pompką lub z sieci wodociągowej przez zawór zwrotny. Woda powinna być demineralizowana lub zmiękczona, choć w praktyce w blokach dopuszcza się wodę wodociągową.

Napełnianie wykonuje się powoli, kontrolując manometr i odpowietrzniki na każdym grzejniku. Nagłe wtłoczenie dużej ilości wody powoduje powstawanie pęcherzy, które potem trudno usunąć. Norma PN-EN 14336 dopuszcza prędkość napełniania nie większą niż 0,3 m/s w rurociągu.

Dlaczego ciśnienie spada po napełnieniu?

Pierwsza przyczyna to nieszczelność instalacji - nawet minimalny wyciek z zaworu czy uszczelki obniża ciśnienie w ciągu kilku dni. Druga to pęcherzyki powietrza rozpuszczone w wodzie, które wydzielają się przy nagrzewaniu i „zjadają" część objętości. Trzecia, najrzadsza, to uszkodzenie naczynia wzbiorczego, które nie kompensuje już rozszerzalności cieplnej wody.

Najczęstsze błędy przy napełnianiu grzejników w bloku mieszkalnym

Najpoważniejszy błąd to zamiana zasilania z powrotem. Grzejnik grzeje, bo woda i tak przez niego przepływa, ale termostatyczna głowica nie działa - regulacja odbywa się po stronie zasilania, a nie powrotu. W konsekwencji pomieszczenie się przegrzewa, a kaloryfer i tak nie reaguje na pokręcanie pokrętłem. Rozpoznanie jest proste: rurka zasilająca powinna być wyraźnie cieplejsza od powrotnej.

Drugi, równie częsty problem to brak zaworu odcinającego na powrocie. Bez niego nie da się wymontować grzejnika bez spuszczania wody z całego pionu, co w bloku oznacza konieczność uzyskania zgody administracji i wyłączenia kilkunastu mieszkań. Norma PN-EN 442 wymaga, by każdy grzejnik miał oba zawory, umożliwiające jego demontaż.

Brak odpowietrznika lub jego zatkanie to trzecia klasyczna usterka. Powietrze gromadzi się w górnej części płyty i stopniowo blokuje przepływ. Niektóre starsze grzejniki mają odpowietrznik tylko z jednej strony; jeśli montażysta zainstalował go po stronie zasilania zamiast w najwyższym punkcie płyty, odpowietrzanie nie działa prawidłowo.

Nieprawidłowo ustawiona wkładka zaworowa to czwarta przyczyna problemów z napełnianiem. Wkładka o zbyt małym kv nie przepuszcza wystarczającej ilości wody, grzejnik pozostaje chłodny mimo pełnego otwarcia zaworu termostatycznego. Regulacja odbywa się za pomocą specjalnego klucza, a wartość nastawy (od 1 do 6 lub więcej) zależy od mocy grzejnika i oporów instalacji.

Piąty błąd to niedokładne uszczelnienie połączeń. Zbyt mocne dokręcenie zrywa gwint, zbyt słabe powoduje kapanie. Po napełnieniu każde połączenie gwintowe trzeba skontrolować suchą szmatką - nawet niewielki ślad wilgoci zwiastuje problem przy wyższym ciśnieniu.

Checklista poprawnego montażu

• Zasilanie i powrót prawidłowo oznaczone oraz podłączone zgodnie ze schematem producenta.
• Zawór termostatyczny po stronie zasilania, głowica skierowana poziomo lub pionowo w dół.
• Zawór odcinający na powrocie, umożliwiający demontaż grzejnika.
• Odpowietrznik ręczny lub automatyczny w najwyższym punkcie płyty.
• Wkładka zaworowa dobrana do mocy grzejnika (orientacyjnie 100 W/m² powierzchni).
• Uszczelnienia z konopi lub taśmy teflonowej, nie zbyt mocno dokręcone.
• Grzejnik zamontowany poziomo, z lekkim spadkiem w kierunku odpowietrznika.
• Próbne ciśnienie utrzymane przez 30 minut bez spadku.

Kontrola tych ośmiu punktów zajmuje kilkanaście minut, a oszczędza tygodnie poszukiwania przyczyny zimnego grzejnika. Jeśli którykolwiek element budzi wątpliwości, montaż warto powierzyć hydraulikowi z uprawnieniami - regulacja instalacji c.o. w bloku wymaga bowiem nie tylko wiedzy technicznej, ale też znajomości schematu konkretnego budynku.

Kiedy samodzielne napełnianie to za mało?

Jeśli po odpowietrzeniu i uzupełnieniu wody grzejnik wciąż nie nagrzewa się równomiernie, a ciśnienie w instalacji spada szybciej niż 0,1 bar na dobę, przyczyna leży prawdopodobnie poza mieszkaniem. W takiej sytuacji naprawę powinien przeprowadzić administrator budynku lub firma obsługująca węzeł cieplny. Samodzielne ingerencje w pion bez wiedzy administracji mogą naruszyć równowagę hydrauliczną całego budynku.

Zrozumienie budowy grzejnika płytowego, zasady działania zaworu termostatycznego i roli odpowietrznika to fundament, który pozwala świadomie rozmawiać z hydraulikiem, a nie polegać wyłącznie na jego deklaracjach. Każdy element układu ma swoją funkcję i konkretne miejsce w schemacie przepływu, a ich prawidłowe ustawienie decyduje o komforcie cieplnym w mieszkaniu.

Źródła danych: PN-EN 442 (grzejniki i konwektory), PN-EN 14336 (instalacje ogrzewcze w budynkach), dokumentacja producentów armatury grzejnikowej, normatywy techniczne węzłów cieplnych w budownictwie wielorodzinnym. Strona referencyjna: pkn.pl (Polski Komitet Normalizacyjny).
