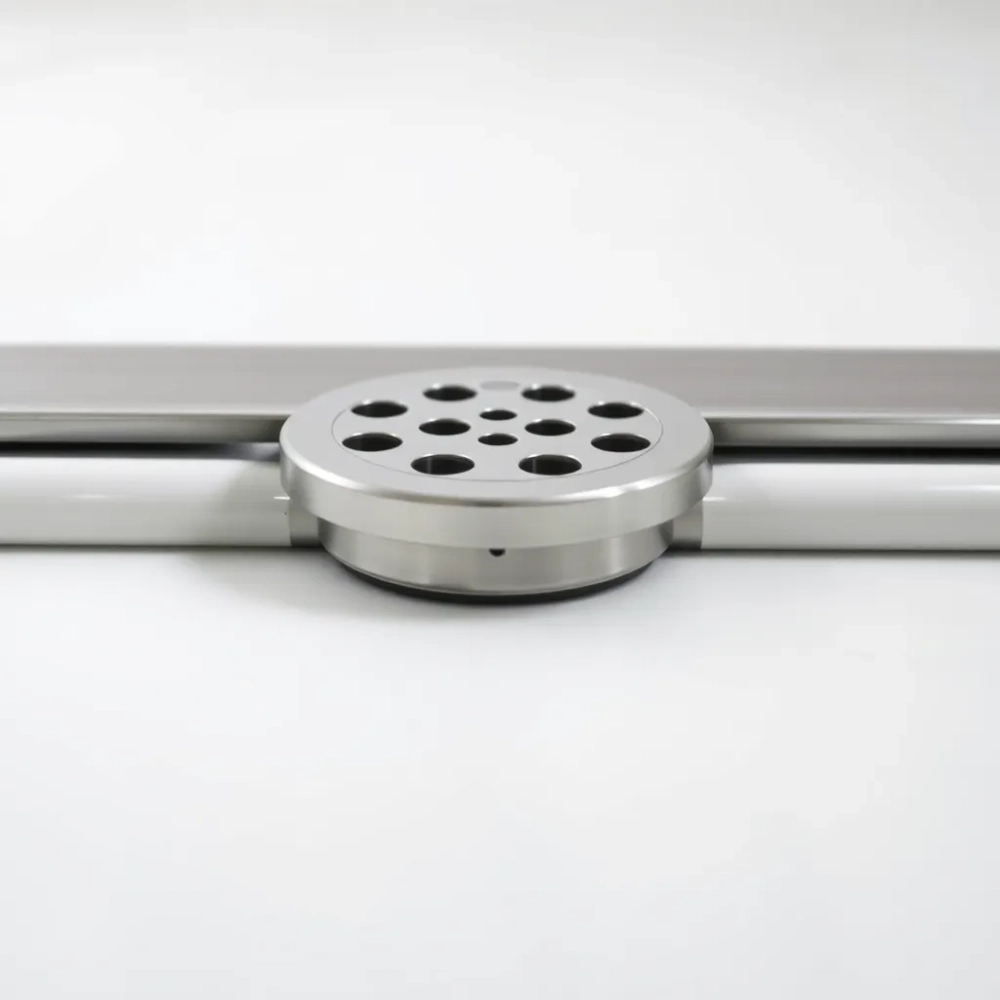

Montaż odpływu liniowego na ogrzewaniu podłogowym bez błędów

Jak przygotować podłoże i ułożyć rury grzewcze pod odpływ

Pod ogrzewanie podłogowe układa się warstwę izolacji termicznej z polistyrenu XPS o wytrzymałości 200-300 kPa, najczęściej w płytach 50-80 mm. Na niej rozkłada się folię metalizowaną, która odbija ciepło w górę, w stronę wylewki. Dopiero na tak przygotowanej powierzchni układa się rury grzewcze PEX/AL/PEX o średnicy 16 lub 20 mm, rozstawione co 15-20 cm w pętlach.

• Jak przygotować podłoże i ułożyć rury grzewcze pod odpływ
• Hydroizolacja i próba szczelności strefy prysznica
• Najczęstsze błędy przy montażu odpływu liniowym na ogrzewaniu podłogowym

Rury prowadzi się z zachowaniem minimalnego promienia gięcia wynoszącego 5 × średnica zewnętrzna rury. Dla średnicy 16 mm daje to łuk 80 mm, dla 20 mm - 100 mm. Zbyt ciasny łuk powoduje spłaszczenie przekroju, miejscowy wzrost oporu hydraulicznego i nierównomierne grzanie strefy przy odpływie.

Rury ogrzewania podłogowego nie mogą przebiegać bezpośrednio pod syfonem odpływu liniowego. Zachowaj minimum 10 cm odstępu od osi wpustu do najbliższej rury grzewczej. Ciepło skierowane w to miejsce podnosi temperaturę syfonu i przyspiesza parowanie wody z zamknięcia wodnego, a to otwiera drogę dla odorów kanalizacyjnych do łazienki.

W strefie prysznica, gdzie planowany jest odpływ liniowy, rury rozprowadza się w taki sposób, aby obejść obrys koryta odpływowego z marginesem 15-20 cm. Najczęściej wycina się z pętli grzewczej prostokąt o wymiarach odpowiadających długości odpływu powiększonej o 30 cm. W tym prostokącie nie układa się rur, a jedynie izolację z maty akustycznej 10-20 mm.

Przed zalaniem wylewką instalację poddaje się próbie ciśnieniowej 6 bar przez 24 godziny, zgodnie z wytycznymi producenta rur oraz normą PN-EN 1264-4. Spadek ciśnienia powyżej 0,2 bar wskazuje na nieszczelność, którą trzeba usunąć przed dalszymi pracami. Wylewka cementowa grubości 45-65 mm nad rurami (pomiar od górnej krawędzi rury) zapewnia akumulację ciepła i równomierne przewodzenie.

Na tym etapie warto już ustalić finalną wysokość posadzki, uwzględniając grubość płytki, kleju i spadki. Odpływ liniowy wymaga spadku 1,5-2,5% w kierunku koryta, co oznacza różnicę wysokości 8-15 mm na metrze bieżącym posadzki. Bez tego odpływ nie odprowadzi wody w czasie krótkiego, intensywnego prysznica.

Kolejność warstw od dołu do góry

Hydroizolacja i próba szczelności strefy prysznica

Hydroizolacja pod odpływem liniowym z ogrzewaniem podłogowym musi być elastyczna i mostkująca rysy. Wylewka cementowa przy cyklach grzania i stygnięcia pracuje o 0,5-1 mm na metr bieżący, dlatego sztywna powłoka akrylowa pęka już po pierwszym sezonie grzewczym.

Najskuteczniejsze rozwiązanie to dwuskładnikowa folia polimerowo-cementowa z wkładką poliestrową, nakładana w dwóch warstwach o łącznej grubości ≥ 0,8 mm. Pierwsza warstwa wnika w podłoże i zamyka kapilary, druga tworzy powłokę mostkującą rysy do szerokości 1,5 mm. Obie warstwy wtapia się w kołnierz odpływu, który jest integralną częścią wpustu.

Kołnierz odpływu liniowego ma szerokość 30-50 mm i wystaje poza obrys koryta. To na niego wchodzi mata uszczelniająca, a nie na sam korpus. Pośpiech i przyklejenie maty bezpośrednio do metalu kołnierza bez odpylenia i zagruntowania kończy się odspojeniem po 6-18 miesiącach, zwykle w miejscu największych naprężeń termicznych - przy krawędzi natrysku.

Nie oszczędzaj na taśmie uszczelniającej w narożnikach ściana-podłoga. Tam koncentrują się naprężenia z powodu różnej rozszerzalności betonu i tynku. Brak taśmy oznacza pierwszą nieszczelność dokładnie w rogu, gdzie woda kapie najdłużej, zanim ją zauważysz.

Przed ułożeniem płytek przeprowadza się próbę szczelności. Zatyka się odpływ korkiem, napełnia strefę prysznica wodą do wysokości 2-3 cm i obserwuje przez 24 godziny. Spadek poziomu powyżej 2 mm przy zamkniętym odpływie oznacza nieszczelność. Woda w strefie prysznica nie ma prawa znikać inaczej niż przez odpływ.

Przy ogrzewaniu podłogowym próbę warto powtórzyć po pierwszym cyklu grzewczym. Włączenie ogrzewania na 48 godzin w temperaturze zasilania 35 °C przyspiesza dojrzewanie wylewki i ujawnia mikropęknięcia, które przy normalnej temperaturze pozostają zamknięte. Dopiero po tej próbie można układać okładzinę.

Materiały hydroizolacyjne - porównanie

Najczęstsze błędy przy montażu odpływu liniowym na ogrzewaniu podłogowym

Pierwszy grzech to zbyt niskie osadzenie syfonu względem wylewki. Syfon suchy albo wodny potrzebuje 60-80 mm zabudowy pod posadzką. Bez tej rezerwy odpływ liniowy montuje się z kołnierzem na poziomie płytki, a mata uszczelniająca nie ma się gdzie wtopić. Woda zaczyna przenikać pod kołnierz po kilku tygodniach.

Drugi błąd to rezygnacja z syfonu z powodu ograniczeń wysokości. Na rynku dostępne są syfony o zabudowie 54-60 mm (np. modele z membraną silikonową), które spełniają wymogi higieniczne przy ograniczonej wysokości stropu. Syfon suchy nie traci wody z zamknięcia wodnego, więc nie wysycha nawet przy intensywnej pracy ogrzewania podłogowego.

Trzeci problem to brak dylatacji obwodowej w strefie prysznica. Wylewka nad ogrzewaniem podłogowym rozszerza się o 0,8-1,2 mm na metr przy różnicy temperatur 30 °C. Bez paska dylatacyjnego z pianki PE 8-10 mm wzdłuż ścian, naprężenia przenoszą się na połączenie kołnierz-wylewka i rozszczelniają hydroizolację.

Pasek dylatacyjny układa się przed wylewką, a jego górna krawędź wystaje ponad poziom posadzki o 5-10 mm. Po ułożeniu płytek nadmiar odcina się nożem. Brak tego detalu to najczęstsza przyczyna reklamacji w mieszkaniach oddanych do użytku po pierwszej zimie.

Czwarty błąd to poprowadzenie rur grzewczych pod samym odpływem. Rura 16 mm w odległości mniejszej niż 10 cm od osi wpustu podnosi temperaturę powietrza w syfonie o 3-5 °C. To przyspiesza parowanie wody z zamknięcia wodnego, a wyschnięty syfon przepuszcza zapachy z kanalizacji - szczególnie odczuwalne w łazienkach z wentylacją mechaniczną wywiewną.

Piąty błąd to zbyt mały spadek posadzki. Producenci odpływów podają minimalny spadek 1%, ale przy natrysku bez brodzika z deszczownicą o wydatku 15-20 l/min spadek 1% nie wystarcza. Woda pokrywa całą powierzchnię strefy prysznica i potrzebuje spadku 1,5-2,5%, żeby spłynąć w czasie krótszym niż 30 sekund.

Szósty błąd to użycie zwykłej fugi cementowej przy odpływie. Fuga cementowa przepuszcza wodę pod wpływem podciśnienia hydrodynamicznego, które tworzy się podczas spływania wody. Spoina epoksydowa przy odpływie i w promieniu 30 cm od koryta eliminuje ten problem. Różnica w cenie niewielka, a różnica w trwałości idzie w lata.

Kiedy nie montować odpływu liniowego na ogrzewaniu podłogowym

• Gdy wysokość konstrukcji podłogi (od stropu do progu drzwi) wynosi poniżej 90 mm. Minimalna zabudowa odpływu 54 mm + izolacja 30 mm + wylewka 35 mm = 119 mm bez płytki.
• W strefach o intensywnym obciążeniu punktowym (wózki, ciężkie meble na kółkach). Odpływ liniowy nie jest przeznaczony do klasy obciążenia powyżej K3.
• Na stropach drewnianych z legarami bez dodatkowego wzmocnienia. Wibracje i ugięcia powyżej L/300 rozszczelniają kołnierz odpływu.
• Gdy temperatura zasilania ogrzewania podłogowego przekracza 45 °C. Powyżej tej wartości zamknięcie wodne syfonu odparowuje w ciągu 2-3 tygodni.

Siódmy, często pomijany błąd to brak odpowietrzenia pionu kanalizacyjnego w bezpośrednim sąsiedztwie odpływu. Podciśnienie w rurze kanalizacyjnej przy spłukiwaniu toalety wysysa wodę z zamknięcia wodnego syfonu odpływu liniowego, jeśli oba przybory podłączone są do tego samego pionu bez zaworu napowietrzającego. Rozwiązanie to montaż zaworu napowietrzającego 50 mm za syfonem, zgodnie z normą PN-EN 12380.

Ósmy błąd to montaż odpływu liniowego w strefie, gdzie ogrzewanie podłogowe ma najwyższą temperaturę. Termostat pokojowy nie chroni strefy prysznica przed przegrzaniem - temperatura posadzki przy syfonie może osiągać 33-35 °C, gdy reszta pomieszczenia ma 26 °C. Warto wyłączyć pętlę grzewczą w obrębie 50 cm od odpływu lub zmniejszyć gęstość rur do 30 cm w tej strefie.

Całość prac reguluje norma PN-EN 1264 (ogrzewanie podłogowe), PN-EN 1253 (wpusty i odpływy) oraz Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. z późniejszymi zmianami). Dokumentację techniczną warto sprawdzić na stronach Polskiego Komitetu Normalizacyjnego (pkn.pl) oraz Głównego Urzędu Nadzoru Budowlanego (gunb.gov.pl).
