Mało czynnika w pompie ciepła – jak rozpoznać objawy?

Zauważasz, że pompa ciepła coraz słabiej grzeje, a rachunki za prąd rosną niemal z miesiąca na miesiąc. Jednocześnie jednostka zewnętrzna wydaje dziwne dźwięki, a na parowniku pojawia się lód. To właśnie w takich momentach pojawia się podejrzenie, że w układzie krąży za mało czynnika chłodniczego. Problem ten dotyczy znacznie większej liczby instalacji, niż mogłoby się wydawać, a jego bagatelizowanie prowadzi do poważnych awarii wymienników ciepła i kosztownych napraw.

• Skutki niedoboru czynnika w pompie ciepła
• Przyczyny przecieków czynnika w pompie ciepła
• Jak samodzielnie sprawdzić poziom czynnika w pompie ciepła
• Zasady bezpieczeństwa przy kontroli i uzupełnianiu czynnika
• Najczęściej zadawane pytania dotyczące niskiego poziomu czynnika w pompie ciepła

Skutki niedoboru czynnika w pompie ciepła

Niedobór czynnika chłodniczego w układzie objawia się przede wszystkim drastycznym spadkiem wydajności grzewczej urządzenia. Gdy ilość czynnika jest niewystarczająca, cykl termodynamiczny nie osiąga projektowych parametrów, co bezpośrednio przekłada się na niższą temperaturę wody zasilającej instalację c.o. Użytkownicy opisują to często jako „grzejnik ciepły, ale w domu zimno" sprzeczność wynikająca właśnie z zaburzonego obiegu czynnika w parowniku.

Efektem ubocznym niskiego poziomu czynnika jest znaczące zwiększenie poboru energii elektrycznej przez sprężarkę. Urządzenie musi wykonać więcej pracy, aby skompensować niedobór medium roboczego, co prowadzi do wzrostu kosztów eksploatacji nawet o kilkadziesiąt procent w porównaniu z prawidłowo działającym układem. Taka sytuacja sprawia, że ekonomika użytkowania pompy ciepła staje pod znakiem zapytania.

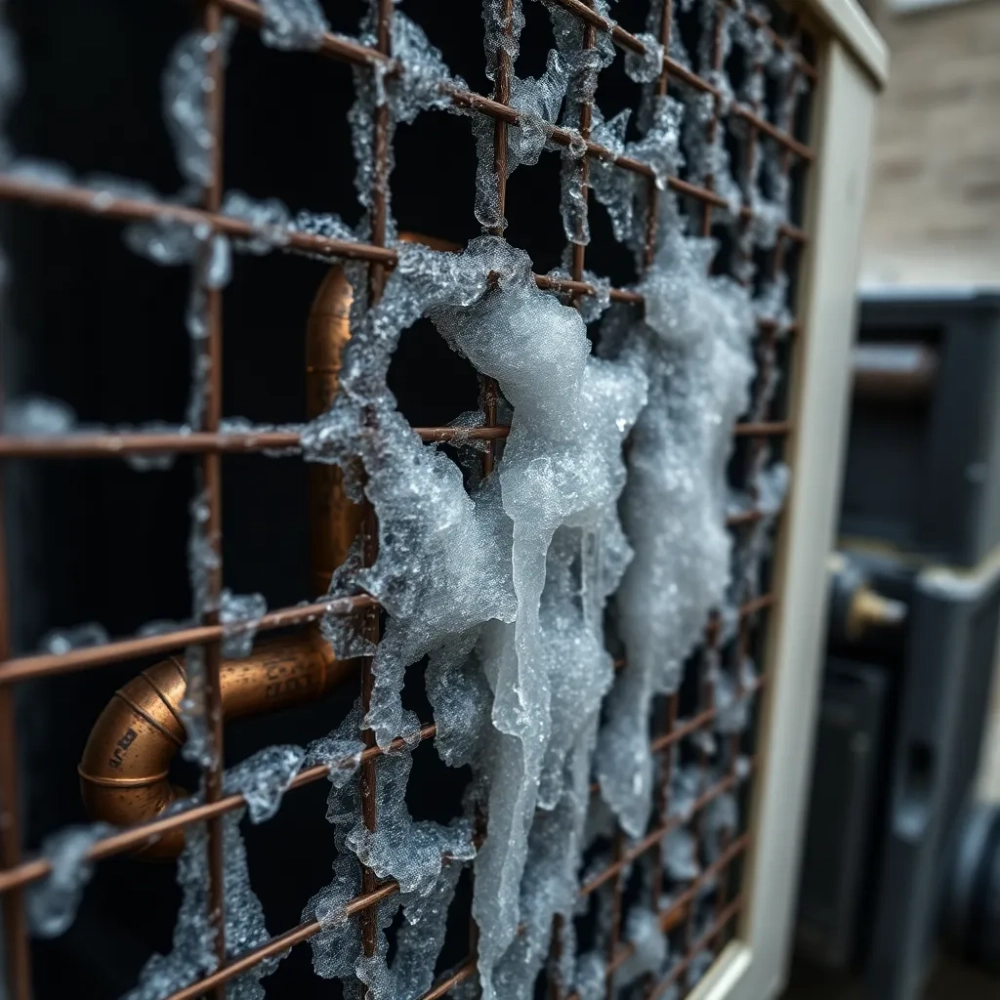

Jednym z najbardziej niepokojących symptomów jest pojawianie się lodu na parowniku lub na zewnętrznej jednostce wentylatorowej. Zjawisko to wynika z nieprawidłowego procesu odparowania czynnika gdy jego ilość jest zbyt mała, temperatura powierzchni wymiennika spada poniżej punktu rosy, powodując oblodzenie. W skrajnych przypadkach lód blokuje prawidłowy przepływ powietrza, co dodatkowo pogarsza wydajność całego układu.

Sprawdź Mały dom z pompą ciepła

Sprężarka pracująca z niewystarczającą ilością czynnika narażona jest na przegrzewanie, które prowadzi do skrócenia jej żywotności. Olej smarny mieszany z czynnikiem chłodniczym traci swoje właściwości smarne przy zbyt wysokich temperaturach roboczych, co przyspiesza zużycie elementów mechanicznych sprężarki. Koszt wymiany sprężarki wielokrotnie przewyższa wydatki związane z regularną kontrolą szczelności układu.

Zaburzona termodynamika układu objawia się również niestabilną pracą urządzenia pojawiają się piski, szumy i nietypowe wibracje. Hałas generowany przez układ chłodniczy przy nietypowych obrotach sprężarki świadczy o nieprawidłowym sprężaniu, co w konsekwencji może doprowadzić do całkowitego unieruchomienia jednostki. Warto wiedzieć, że nowoczesne pompy ciepła wyposażone w zaawansowane sterowniki sygnalizują takie stany kodami błędów wyświetlanymi na panelu sterowania.

Nierównomierna temperatura w poszczególnych pomieszczeniach to kolejny sygnał, że poziom czynnika w układzie może być zbyt niski. Częściowy niedobór medium roboczego powoduje, że niektóre pętle instalacji odbierają mniej energii, podczas gdy inne pracują na granicy swoich możliwości. Efektem jest dyskomfort cieplny odczuwany szczególnie intensywnie w pomieszczeniach znajdujących się najdalej od rozdzielacza.

Przeczytaj również o Pompa ciepła za mały przepływ

Przyczyny przecieków czynnika w pompie ciepła

Przecieki czynnika chłodniczego najczęściej powstają w miejscach połączeń rurowych, gdzie uszczelki ulegają naturalnemu zużyciu pod wpływem drgań i zmian temperatury. Elastomerowe pierścienie uszczelniające, pracujące w warunkach cyklicznego obciążenia termicznego, z czasem tracą szczelność, tworząc mikroskopijne szczeliny. Proces ten jest nieuchronny, ale można go znacząco opóźnić poprzez właściwą konserwację.

Korozja metali stosowanych w wymiennikach ciepła stanowi drugą pod względem częstotliwości przyczynę przecieków. Rury miedziane i aluminum płyt wymiennika podlegają degradacji korozyjnej szczególnie wtedy, gdy do układu przedostanie się wilgoć lub gdy jakość czynnika chłodniczego ulegnie pogorszeniu. Obecność wody w układzie chłodniczym prowadzi do reakcji chemicznych, których produkty przyspieszają niszczenie powierzchni metalowych.

Mikropęknięcia rur mogą powstawać na skutek niewłaściwego montażu lub transportu urządzenia. Naprężenia montażowe, niedostateczne podpory rurociągów czy uderzenia mechaniczne podczas instalacji tworzą punkty osłabienia struktury materiału. Takie mikrouszkodzenia często ujawniają się dopiero po kilku latach eksploatacji, gdy ciśnienie robocze układu w połączeniu z cyklami zamrażania i rozmrażania powoduje ich propagację.

Naturalne zużycie materiałów eksploatacyjnych to proces nieunikniony, ale możliwy do monitorowania poprzez regularne przeglądy techniczne. Uszczelki, zawory, złączki i węże elastyczne mają określoną trwałość użytkową, której przekroczenie znacząco zwiększa ryzyko przecieku. Dokumentacja serwisowa urządzenia powinna zawierać informacje o planowanych terminach wymiany tych elementów.

Warto podkreślić, że błędy montażowe popełnione podczas instalacji pompy ciepła są przyczyną przecieków rozpoznawalnych stosunkowo wcześnie, często już w pierwszym sezonie grzewczym. Niewłaściwe dokręcenie złączek, pominięcie podkładek uszczelniających czy nieprzestrzeganie momentów obrotowych zalecanych przez producenta to najczęstsze przypadki nieszczelności spowodowane czynnikiem ludzkim. Dlatego tak istotny jest wybór wykwalifikowanej ekipy instalacyjnej.

Jak samodzielnie sprawdzić poziom czynnika w pompie ciepła

Podstawowym narzędziem do wstępnej diagnostyki jest manometr mierzący ciśnienie na linii wysokiego i niskiego ciśnienia układu chłodniczego. Pomiar wykonuje się na zaworze serwisowym sprężarki, a uzyskane wartości porównuje z danymi tabelarycznymi dla danego typu czynnika chłodniczego. Spadek ciśnienia na linii niskiego ciśnienia poniżej wartości nominalnych przy określonej temperaturze otoczenia sugeruje niedobór medium roboczego.

Wizualna inspekcja okienka wskaźnikowego pozwala ocenić stan czynnika chłodniczego bez konieczności stosowania skomplikowanych przyrządów pomiarowych. Przez przezroczyste okienko można zaobserwować obecność płynnego czynnika jego brak lub obecność pęcherzyków gazu świadczy o nieprawidłowościach w układzie. Jednak ta metoda ma ograniczoną wartość diagnostyczną i nie zastępuje pomiarów ciśnieniowych.

Elektroniczne detektory przecieków wykorzystujące technologię UV lub czujniki typu sniffer umożliwiają precyzyjne zlokalizowanie miejsca nieszczelności. Urządzenia te wykrywają stężenie czynnika chłodniczego w powietrzu, sygnalizując akustycznie lub optycznie obecność przecieku. Metoda ta jest szczególnie przydatna przy trudno dostępnych połączeniach rurowych, gdzie wizualna kontrola nie jest możliwa.

Podczas samodzielnej diagnostyki należy pamiętać o podstawowych zasadach bezpieczeństwa przed przystąpieniem do jakichkolwiek czynności kontrolnych trzeba wyłączyć zasilanie elektryczne pompy ciepła i zamknąć zawory odcinające. Praca przy czynnikach chłodniczych wymaga stosowania rękawic ochronnych i okularów, ponieważ kontakt skóry z czynnikiem w stanie ciekłym może powodować odmrożenia.

Częstotliwość kontroli poziomu czynnika powinna być dostosowana do intensywności eksploatacji urządzenia. Specjaliści zalecają przeprowadzanie kompleksowej weryfikacji szczelności układu przynajmniej raz w roku, najlepiej przed rozpoczęciem sezonu grzewczego. Dodatkowo każda interwencja serwisowa, podczas której dokonywano jakichkolwiek manipulacji przy układzie chłodniczym, powinna być zakończona kontrolą ciśnieniową.

Wyniki samodzielnych pomiarów warto dokumentować w dzienniku eksploatacji urządzenia, odnotowując datę pomiaru, wartości ciśnień, temperaturę otoczenia oraz ewentualne anomalie w pracy pompy ciepła. Taka dokumentacja pozwala śledzić trendy zmian parametrów roboczych i wcześnie wykrywać narastające problemy. W przypadku stwierdzenia nieprawidłowości niezbędna jest interwencja certyfikowanego serwisu.

Zasady bezpieczeństwa przy kontroli i uzupełnianiu czynnika

Bezwzględnym warunkiem przystąpienia do jakichkolwiek prac przy układzie chłodniczym jest wyłączenie zasilania elektrycznego pompy ciepła. Urządzenie musi pozostać odłączone od sieci przez cały czas trwania czynności kontrolnych i serwisowych. Niedopełnienie tego warunku stanowi bezpośrednie zagrożenie życia i zdrowia wykonującego prace.

Wszelkie manipulacje przy zaworach odcinających należy przeprowadzać z zachowaniem szczególnej ostrożności, ponieważ układ chłodniczy pracuje pod wysokim ciśnieniem. Nieumyślne otwarcie zaworu przy pracującej sprężarce może spowodować gwałtowne uwolnienie czynnika chłodniczego, co jest niebezpieczne zarówno dla wykonującego prace, jak i dla samego urządzenia.

Kontakt czynnika chłodniczego ze skórą lub błonami śluzowymi może wywołać poważne odmrożenia. Dlatego obowiązkowym wyposażeniem osoby wykonującej prace kontrolne są rękawice ochronne wykonane z materiałów odpornych na działanie niskich temperatur oraz okulary zabezpieczające. W przypadku kontaktu czynnika ze skórą należy natychmiast przemyć miejsce obfitą ilością wody.

Wentylacja pomieszczenia, w którym prowadzone są prace serwisowe, ma kluczowe znaczenie dla bezpieczeństwa wykonawcy. Wdychanie oparów czynnika chłodniczego w wysokich stężeniach może prowadzić do zatrucia objawiającego się zawrotami głowy, nudnościami i zaburzeniami orientacji. Praca przy otwartych oknach lub w pomieszczeniach wyposażonych w sprawną wentylację mechaniczna eliminuje to ryzyko.

Uzupełnianie czynnika chłodniczego to czynność wymagająca specjalistycznych uprawnień i certyfikatów potwierdzających kwalifikacje do pracy z urządzeniami chłodniczymi. Samodzielne dolewki czynnika bez usunięcia przyczyny przecieku to działanie doraźne, które jedynie opóźnia rozwiązanie problemu, a w skrajnych przypadkach może doprowadzić do poważnej awarii całego układu.

Po każdej interwencji serwisowej związanej z układem chłodniczym konieczne jest przeprowadzenie próby ciśnieniowej mającej na celu weryfikację szczelności wykonanych napraw. Procedura ta polega na napełnieniu układu gazem obojętnym pod zwiększonym ciśnieniem i sprawdzeniu, czy nie dochodzi do spadków wskazań manometrów. Dopiero pozytywny wynik próby ciśnieniowej potwierdza skuteczność przeprowadzonej naprawy.
