Listwa dylatacyjna do styropianu: montaż i zastosowanie

Listwa dylatacyjna do styropianu to kluczowy element w ociepleniach elewacyjnych, który wypełnia szczeliny dylatacyjne i zapobiega pękaniu tynku pod wpływem ruchów termicznych budynku. W tym artykule omówimy jej budowę, obejmującą kątowniki PVC, elastyczną membranę i siatkę szklaną, zastosowanie w systemach styropianowych oraz precyzyjny montaż od wklejania na krawędziach po zatapianie w kleju. Dowiesz się, jak instalować ją krok po kroku w ETICS, by elewacja pozostała trwała i estetyczna.

• Budowa listwy dylatacyjnej do styropianu
• Zastosowanie listwy w ociepleniach styropianowych
• Montaż listwy na krawędziach styropianu
• Wklejanie kątowników PVC do styropianu
• Instalacja membrany w szczelinie dylatacyjnej
• Zatapianie siatki szklanej listwy w kleju
• Listwa dylatacyjna w systemach ETICS ze styropianem
• Pytania i odpowiedzi

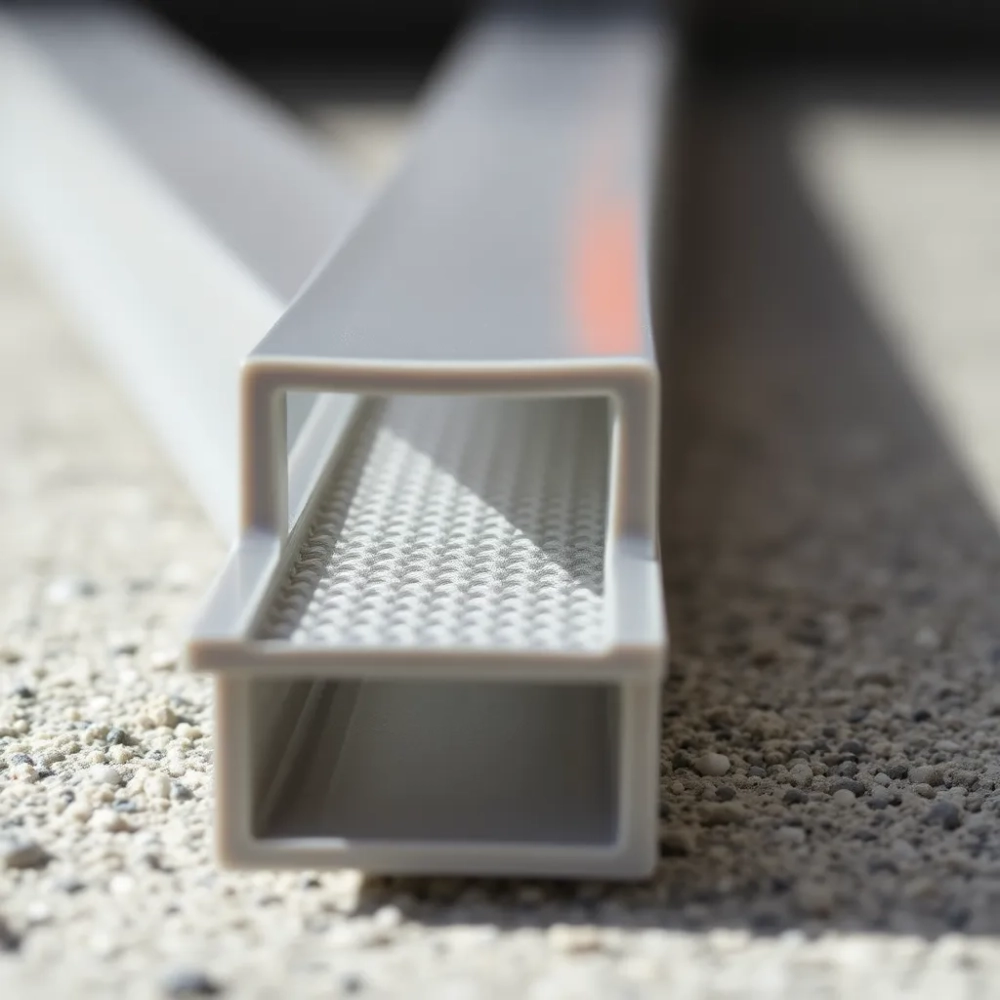

Budowa listwy dylatacyjnej do styropianu

Listwa dylatacyjna składa się z dwóch symetrycznych kątowników z PVC, połączonych elastyczną membraną. Kątowniki mają zintegrowany grzbiet o szerokości 15 mm, co ułatwia ich osadzenie w styropianie. Membranę wykonano z miękkiego PVC o grubości 0,5 mm, zapewniającą ruchomość do 10 mm. Siatka szklana o gramaturze 145 g/m² jest wtopiona w strukturę, gotowa do zatopienia w kleju. Całość mierzy zazwyczaj 250 cm długości, dostosowana do standardowych prac elewacyjnych.

Komponenty w szczegółach

Kątownik PVC charakteryzuje się rantem o wysokości 10 mm, chroniącym krawędź styropianu przed uszkodzeniami mechanicznymi. Grzbiet posiada perforacje dla lepszej przyczepności kleju. Membranę faluje się w kształcie rybiej łuski, co zwiększa jej elastyczność przy rozszerzaniu. Siatka szklana wystaje poza kątowniki na 15 cm z każdej strony, umożliwiając zakładkowy montaż.

Ta konstrukcja gwarantuje szczelność i trwałość przez co najmniej 25 lat w warunkach zewnętrznych. Materiały odporne są na UV, mróz do -30°C i wilgoć. Listwa waży około 0,8 kg na metr bieżący, co ułatwia transport i obsługę.

Przeczytaj również o Styropianowe listwy ozdobne

Zastosowanie listwy w ociepleniach styropianowych

W ociepleniach styropianowych listwa wypełnia szczeliny dylatacyjne na styku płyt EPS o grubości 10-30 cm. Chroni przed naprężeniami wynikającymi z różnic temperaturowych, sięgających 50°C na elewacji. Idealna do budynków o długości powyżej 5 m, gdzie dylatacje występują co 3-4 m. Zapobiega mikropęknięciom tynku akrylowego lub silikonowego.

Warunki elewacyjne

Na powierzchniach płaskich elewacji listwa kompensuje ruchy osiadania fundamentów. W wentylowanych systemach wspomaga cyrkulację powietrza pod okładziną. Przy mokrych tynkach zapewnia mostkowanie dylatacji bez utraty elastyczności.

Używa się jej w styropianie o współczynniku lambda 0,031-0,040 W/mK. Szerokość szczeliny dylatacyjnej wynosi 5-15 mm, zależnie od klasy budynku. Listwa integruje się z warstwą kleju o grubości 3-5 mm.

Polecamy Listwy sufitowe styropianowe jak przycinać

Podczas wznoszenia wysokich elewacji listwa minimalizuje ryzyko deformacji na narożnikach. Jej elastyczność absorbuje wibracje od ruchu ulicznego.

Montaż listwy na krawędziach styropianu

Montaż zaczyna się po ułożeniu płyt styropianu z zachowaniem szczeliny dylatacyjnej. Przytnij listwę nożycami do długości odcinka minus 2 mm na końcach. Nałóż klej bezpośrednio na grzbiet kątowników. Umieść na krawędziach styropianu, dociskając równomiernie. Pozostaw szczelinę 5 mm między kątownikami.

• Przygotuj powierzchnię: oczyść krawędzie styropianu z pyłu.
• Nałóż klej: pasek o szerokości 10 mm, grubość 3 mm.
• Osadź kątowniki: wciśnij w styropian na głębokość 8 mm.
• Sprawdź szczelinę: zmierz 5 mm luzu na membranę.
• Docisnij: użyj poziomicy dla prostoty.

Czas montażu fragmentu

Jeden metr bieżący zajmuje 10-15 minut przy dwuosobowej ekipie.

Sprawdź Czy listwy styropianowe trzeba gruntować

Po osadzeniu odczekaj 24 godziny na wstępne utwardzenie kleju. Unikaj obciążania w tym okresie. Kontynuuj z membraną i siatką.

Wklejanie kątowników PVC do styropianu

Kątowniki PVC wkleja się klejem poliuretanowym lub dyspersyjnym dedykowanym do styropianu. Nakładaj klej pacą ząbkowaną o zębie 6 mm na grzbiet. Wsuń kątownik w krawędź płyty EPS, dociskając do styku płyt. Użyj szpachli do wyrównania. Szczelina między końcami kątowników musi wynosić dokładnie 5 mm.

• Oczyść styropian: usuń luźne cząstki.
• Nałóż klej: 200-300 g/mb.
• Dociskaj: 5 minut na metr.
• Wyrównaj: szpachlą gumową.
• Sprawdź: nić murarska na prostotę.
• Odczekaj: 2 godziny przed membraną.

Typy klejów

Klej poliuretanowy schnie w 12 godzin, dyspersyjny w 24. Wybierz o przyczepności >1 MPa do EPS.

Na narożnikach zewn. przytnij kątowniki pod 45°. Wewnętrzne montuj na styk. To zapewnia ciągłość dylatacji.

Instalacja membrany w szczelinie dylatacyjnej

Membrana instaluje się po wklejeniu kątowników, w luzie 5 mm szerokości. Delikatnie wsuń falistą taśmę PVC między nimi, bez naciągania. Membranę rozciągnij na 10% dla luzu roboczego. Końce zetnij pod kątem, by nie wystawały. Docisnij boki membrany do kleju wokół szczeliny.

• Zmierz szczelinę: 4,8-5,2 mm.
• Wsuń membranę: od dołu do góry.
• Rozciągnij: minimalnie dla elastyczności.
• Zetnij nadmiar: nożem precyzyjnym.
• Docisnij: palcem wzdłuż linii.

Elastyczność membrany

Falowanie rybiej łuski pozwala na ruchy ±5 mm bez rozerwania. Grubość 0,5 mm wytrzymuje 500 cykli termicznych.

Przy dłuższych odcinkach łącz membrany na zakład 20 mm. Unikaj klejenia membrany musi pozostać ruchoma.

Po instalacji membrana tworzy mostek elastyczny, gotowy pod siatkę.

Zatapianie siatki szklanej listwy w kleju

Siatkę szklaną listwy zatapia się w kleju elewacyjnym razem z siatką zbrojącą. Nałóż klej o grubości 4 mm na powierzchnię styropianu i siatkę listwy. Przyłóż siatkę zbrojącą na zakład 10 cm z siatką listwy. Wygładź pacą, wciskając głęboko. Całość wykonaj w jednej operacji dla monolityczności.

• Nałóż klej bazowy: 4-5 mm warstwa.
• Ułóż siatkę listwy: wystająca część na wierzch.
• Przyłóż siatkę główną: zakład 10-15 cm.
• Zatop: pacą ząbkowaną 8 mm.
• Wygładź: szpachlą stalową.
• Susz: 48 godzin przed tynkiem.

Grubość warstwy

Klej musi pokryć siatkę całkowicie, bez pęcherzy powietrza. Gramatura łączna siatek: 290 g/m².

Na narożnikach siatka listwy zakłada się szerzej, 20 cm. To wzmacnia krytyczne punkty.

Listwa dylatacyjna w systemach ETICS ze styropianem

W systemach ETICS listwa integruje się z warstwą styropianu EPS 100-200. Umieszcza się ją w dylatacjach poziomej i pionowej co 3 m. Kompatybilna z klejami cementowymi klasy C2. Zapewnia ciągłość zbrojenia bez przerw termicznych. Elewacja zyskuje odporność na wiatr do 2,5 kN/m².

Normy zgodności

Zgodna z PN-EN 13164 dla styropianu i ETAG 004 dla ETICS. Testy cykliczne: 1000 obiegów -20/+70°C.

W wysokich budynkach listwa stosowana co 2,5 m pionowo. Poziomo co 4 m na kondygnacjach. Integracja z parapetami i ościeżami bez dodatkowych uszczelnień.

System z listwą obniża ryzyko awarii o 70% wg badań branżowych. Trwałość elewacji wydłuża się do 30 lat.

• Planuj dylatacje: wg projektu statycznego.
• Montuj z listwą: w fazie klejenia płyt.
• Kontroluj: wizualnie i wymiarowo.
• Integruj z ETICS: pełna kompatybilność.

Pytania i odpowiedzi

• Co to jest listwa dylatacyjna do styropianu?

  Listwa dylatacyjna BP15 typu E z PCV to specjalistyczny profil służący do wypełniania szczelin dylatacyjnych w ociepleniach elewacyjnych na bazie styropianu. Składa się z dwóch kątowników PVC z grzbietem, miękkiej membrany dylatacyjnej PVC oraz zintegrowanej siatki szklanej, zapewniając elastyczność i ochronę przed pękaniem elewacji spowodowanym ruchami termicznymi.

• Jak składa się listwa dylatacyjna BP15 typu E?

  Listwa składa się z dwóch kątowników z PVC wyposażonych w grzbiet, elastycznej membrany dylatacyjnej z PVC oraz zintegrowanej siatki szklanej, co umożliwia łatwe wypełnienie szczelin na płaskich powierzchniach elewacji docieplonej styropianem.

• Jak montować listwę dylatacyjną do styropianu?

  Montaż polega na wklejeniu kątowników na krawędziach styropianu w szczelinie dylatacyjnej, pozostawiając między nimi szczelinę o szerokości ok. 5 mm, w którą wkłada się membranę. Siatkę szklaną z listwy przykrywa się na zakład siatką zbrojącą elewacyjną i zatapia w kleju. Najlepiej wykonać cały proces w jednej operacji klejenia, po czym po wyschnięciu dylatacja jest gotowa do wykończenia bez dodatkowych wzmocnień.

• Do jakich systemów nadaje się listwa dylatacyjna do styropianu?

  Listwa jest przeznaczona do systemów ociepleń elewacyjnych z styropianem, kompatybilna z elewacjami wentylowanymi i mokrymi tynkami. Zapewnia trwałe dylatacje na płaskich powierzchniach, chroniąc przed uszkodzeniami termicznymi.
