Listwa do ogrzewania podłogowego TECH: bez remontu i bez stresu

Wymarzone piętro w starszym domu bez dostępu do instalacji podtynkowej, mieszkanie po generalnym remoncie albo nowy budynek z mieszanym układem grzewczym za każdym razem pojawia się to samo pytanie: jak sensownie sterować ogrzewaniem podłogowym i grzejnikowym, nie niszcząc świeżych tynków. Odpowiedzią jest listwa sterująca do podłogówki L-8e ośmiostrefowy sterownik bezprzewodowy pracujący w paśmie 868 MHz, zaprojektowany z myślą o precyzyjnej regulacji temperatury w obiektach, gdzie kucie ścian odpada jako opcja. Poniżej znajdziesz pełne spojrzenie na mechanikę działania tego urządzenia, realne liczby z domu o powierzchni 120 m², listę kompatybilnych elementów oraz konfrontację z wariantami przewodowymi.

• Bezprzewodowa listwa 8 stref 868 MHz jak działa bez kucia ścian
• L-8e a inne listwy TECH różnice, które oszczędzą Ci remont
• Zdalne sterowanie ogrzewaniem podłogowym i grzejnikowym z aplikacji
• Parametry techniczne i kompatybilne siłowniki co podłączysz do L-8e
• Normy i przepisy

Bezprzewodowa listwa 8 stref 868 MHz jak działa bez kucia ścian

Pasmo 868 MHz to fragment widma radiowego zarezerwowany w Europie dla urządzeń ISM, czyli przemysłowo-naukowo-medycznych. Sygnał o tej częstotliwości przenika przez cegłę, beton i płyty kartonowo-gipsowe znacznie lepiej niż klasyczne Wi-Fi 2,4 GHz, a jednocześnie pobiera minimalną energię. Dlatego regulatory pokojowe komunikują się z listwą L-8e nawet przez dwie kondygnacje bez konieczności stosowania wzmacniaczy.

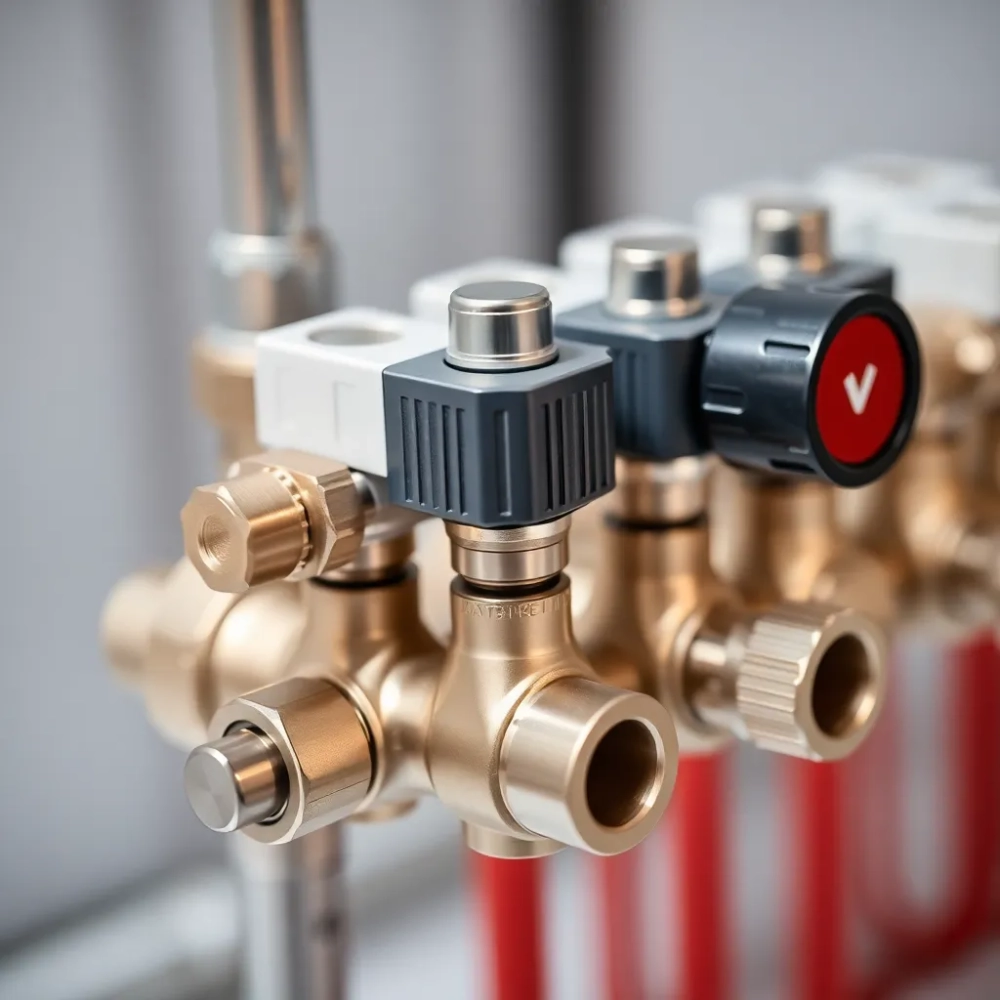

Sercem układu jest centrala zasilana z 230 V, montowana natynkowo na szynie DIN w rozdzielni lub kotłowni. Wewnątrz obudowy znajduje się moduł radiowy oraz 22 zaciski wyjściowe zdolne obsłużyć do 50 siłowników termoelektrycznych typu STT-230/2 lub STT-869. Każdy siłownik to niewielka głowica montowana na zaworze rozdzielacza; po otrzymaniu sygnału zamyka lub otwiera przepływ wody, regulując temperaturę konkretnej pętli podłogowej bądź grzejnika.

W każdej strefie instalowany jest oddzielny regulator bezprzewodowy najczęściej model R-8b lub R-8s PLUS wyposażony w czujnik temperatury powietrza i opcjonalnie czujnik podłogowy C-8f. Komunikacja działa dwukierunkowo: regulator co kilka sekund wysyła aktualny odczyt, a listwa odpowiada rozkazem otwarcia lub zamknięcia danego obiegu. To właśnie ta pętla zwrotna sprawia, że histereza czyli różnica między temperaturą załączenia a wyłączenia spada poniżej 0,3 °C, a rachunek za gaz lub prąd maleje.

Architektura systemu wygląda następująco:

• Listwa centralna L-8e montowana przy rozdzielaczu lub kotle, zasilana 230 V/50 Hz.
• 8 regulatorów pokojowych dokładany po jednym na każdą kontrolowaną strefę (salon, kuchnia, łazienka, sypialnie itd.).
• 22 wyjścia przewodowe fizyczne zaciski dla siłowników, pozwalające podłączyć do 50 głowic (kilka obiegów może korzystać z jednego wyjścia).
• 50 siłowników termoelektrycznych elementy wykonawcze na zaworach rozdzielacza lub grzejnikowych.

Dzięki takiej budowie L-8e zastępuje klasyczne, przewodowe listwy ogrzewania podłogowego wszędzie tam, gdzie prowadzenie przewodów sterujących przez ściany jest niemożliwe lub nieopłacalne. W domach z instalacją podtynkową wystarczy wymienić sam regulator reszta okablowania pozostaje.

Cztery tryby pracy kiedy który ma sens

L-8e a inne listwy TECH różnice, które oszczędzą Ci remont

Rodzina sterowników obejmuje kilka modeli różniących się sposobem komunikacji i liczbą wyjść. Porównanie trzech najczęściej wybieranych wariantów pokazuje, dlaczego L-8e wygrywa w modernizowanych budynkach.

Wariant L-8 (bez „e") wymaga prowadzenia przewodu sygnałowego do każdego regulatora taniej w zakupie, ale w modernizowanym domu oznacza kucie bruzd lub prowadzenie kanałów natynkowych. Wi-Fi 8s wbudowuje kartę sieciową, lecz pasmo 2,4 GHz bywa kapryśne przy grubszych ścianach i wymaga stabilnego routera. L-8e łączy oba światy: transmisję radiową o dużym zasięgu i otwartą architekturę pozwalającą dołożyć moduł internetowy w dowolnym momencie.

Kiedy wybrać L-8e, a kiedy inne rozwiązanie

L-8e sprawdza się w budynkach z mieszanym systemem (podłogówka + grzejniki), w remontach bez kucia oraz w obiektach o powierzchni do 250 m². Gdy ściany są już otynkowane i łatwo dostępne, a budżet jest ograniczony, lepszym wyborem bywa klasyczna listwa przewodowa L-8. Z kolei w mieszkaniach z jedną strefą grzewczą w zupełności wystarczy kompaktowy regulator bez listwy wariant bezprzewodowy będzie wówczas przepłaceniem.

Zdalne sterowanie ogrzewaniem podłogowym i grzejnikowym z aplikacji

Aby wyciągnąć z L-8e maksimum możliwości, warto doposażyć ją w moduł komunikacyjny. Dostępne są dwa rozwiązania: bezprzewodowy WiFi RS podłączany do portu USB listwy oraz przewodowy ST-505 montowany na szynie DIN i łączony kablem Ethernet RJ45 z routerem. Pierwszy wariant wygodniejszy w istniejących rozdzielniach, drugi stabilniejszy przy słabym sygnale Wi-Fi.

Po dodaniu modułu użytkownik zyskuje dostęp do aplikacji eModul dostępnej na Android, iOS oraz przez przeglądarkę. Interfejs pokazuje aktualną temperaturę każdej strefy, historię zmian z ostatnich 30 dni oraz pozwala zdalnie zmieniać tryb pracy. Z aplikacji edytuje się też harmonogramy tygodniowe z dokładnością do 15 minut, co w praktyce przekłada się na dodatkowe 8-12 % oszczędności względem statycznych nastaw.

Wskazówka praktyczna: ustawiając harmonogram, uwzględnij bezwładność podłogówki. Pętla wodna potrzebuje 30-60 minut, by nabrać temperatury dlatego grzanie warto uruchamiać z wyprzedzeniem.

Integracja z ekosystemem Sinum

Od wersji oprogramowania 2.0.1 sterownik L-8e współpracuje z centralą Sinum, rozszerzając system o obsługę czujników otwarcia okien C-2n, scen świetlnych oraz rolet. To przydatne, gdy w domu funkcjonuje już inteligentna instalacja wszystko obsługuje się wtedy z poziomu jednej aplikacji.

Funkcja grzanie/chłodzenie i styk beznapięciowy

L-8e obsługuje zarówno tryb ogrzewania, jak i chłodzenia szczególnie istotne przy współpracy z pompą ciepła. Przełączenie odbywa się automatycznie po otrzymaniu sygnału z czujnika zewnętrznego lub ręcznie z poziomu aplikacji. Dodatkowo listwa ma styk beznapięciowy (1 A), który można podłączyć do wejścia kotła lub pompy ciepła, wymuszając ich uruchomienie tylko wtedy, gdy którakolwiek strefa faktycznie potrzebuje ciepła. To eliminuje pracę źródła na podtrzymanie, obniżając zużycie gazu o kolejne 5-7 %.

Parametry techniczne i kompatybilne siłowniki co podłączysz do L-8e

Lista kompatybilnych regulatorów

• R-8b podstawowy regulator pokojowy z czujnikiem powietrza.
• R-8b PLUS wersja z ekranem dotykowym i pomiarem wilgotności.
• R-8s PLUS model natynkowy z dużym wyświetlaczem LCD.
• R-8x sterowany gestem, przeznaczony do nowoczesnych wnętrz.
• F-8z regulator z wbudowanym czujnikiem podłogowym.
• R-8z wariant z harmonogramem dziennym i tygodniowym.
• R-8pz PLUS umożliwia podłączenie zewnętrznego czujnika podłogowego NTC 10 kΩ.
• R-8LED minimalistyczna wersja z podświetleniem LED.

Kompatybilne czujniki

• CL-mini miniaturowy czujnik temperatury powietrza.
• C-8r czujnik radiowy do pomieszczeń.
• C-8f czujnik podłogowy w hermetycznej osłonie.
• C-8zr czujnik z zewnętrzną sondą, idealny do łazienek.
• C-2n czujnik otwarcia okna, współpracuje z trybem przeciwzamrożeniowym.

Siłowniki termoelektryczne i akcesoria

• G-X uniwersalny siłownik M30 × 1,5 mm, pobór 1 W.
• STT-869 wersja z adapterem M28, przeznaczona do starszych zaworów.
• STT-230/2 popularny model dwuprzewodowy, napięcie 230 V.
• ST-505 moduł Ethernet do zdalnego nadzoru.
• WiFi RS bezprzewodowy moduł komunikacyjny USB.
• ST-513 przekaźnik dodatkowy do sterowania źródłem ciepła.
• RP-4 wzmacniacz sygnału radiowego dla dużych obiektów.
• MW-1 i MWN-1 czujniki temperatury zewnętrznej, zasilane bateryjnie lub sieciowo.
• i-1 oraz i-1m moduły integracji z systemami KNX i Modbus.

Case study: dom 120 m², 8 stref, realne liczby

W domu o powierzchni 120 m² z 8 strefami (salon 28 m², kuchnia 14 m², trzy sypialnie, gabinet, łazienka, korytarz) zainstalowano listwę L-8e, osiem regulatorów R-8b PLUS oraz 24 siłowniki STT-230/2. Źródłem ciepła pozostał kocioł gazowy, uzupełniony o pompę ciepła powietrze-woda obsługującą podłogówkę parteru.

W sezonie grzewczym 2023/2024 średnia temperatura wewnętrzna wyniosła 21,4 °C przy średniej zewnętrznej 2,1 °C. Roczne zużycie gazu spadło z 14 200 kWh (przed montażem L-8e, jeden obieg bez regulacji strefowej) do 9 860 kWh po instalacji listwy różnica 30,6 %. Przy średniej cenie gazu 0,42 zł/kWh daje to oszczędność około 1 820 zł rocznie, co oznacza zwrot inwestycji (4 500 zł za zestaw) w około 2,5 roku.

Checklist przed zakupem

• Określ liczbę stref policz pomieszczenia z osobną regulacją temperatury.
• Sprawdź typ zaworów na rozdzielaczu M30 × 1,5 czy M28.
• Zdecyduj, czy potrzebujesz czujnika podłodogowego (łazienki, kuchnia, pokój dziecka).
• Sprawdź zasięg routera Wi-Fi w miejscu montażu listwy jeśli słaby, wybierz moduł ST-505.
• Zaplanuj dostęp do gniazda 230 V w rozdzielni lub kotłowni.
• Oszacuj łączną liczbę siłowników pamiętaj, że jedno wyjście obsługuje kilka głowic.

Typowe błędy montażowe

Regulator umieszczony tuż przy grzejniku zawsze zawyża odczyt w efekcie reszta pomieszczenia pozostaje niedogrzana. Czujnik podłogowy C-8f powinien być zatopiony w rurce ochronnej w posadzce, nie przyklejony do powierzchni. Brak czujnika otwarcia okna C-2n w sypialniach powoduje niepotrzebne dogrzewanie podczas wietrzenia. Wreszcie łączenie kilku obiegów podłogówki na jednym wyjściu wymaga siłowników o identycznym poborze prądu różnice powyżej 0,1 A mogą powodować zakłócenia w adresacji.

Uwaga: siłowniki termoelektryczne sterowane napięciem 230 V nie mogą być montowane na rozdzielaczach z zaworami o napięciu 24 V. Próba połączenia obu standardów skutkuje przepaleniem cewki siłownika i utratą gwarancji.

Porównanie kosztów energii regulacja strefowa vs brak regulacji

Instrukcja montażu krok po kroku

• Krok 1. Zamontuj listwę L-8e na szynie DIN w rozdzielni pamiętaj o dostępie do gniazda 230 V i odległości co najmniej 30 cm od urządzeń emitujących zakłócenia (falowniki, zasilacze impulsowe).
• Krok 2. Podłącz przewody siłowników do zacisków wyjściowych, zachowując polaryzację (faza przewód brązowy, neutralny niebieski).
• Krok 3. Zainstaluj regulatory pokojowe w odległości 1,3-1,5 m od podłogi, z dala od bezpośredniego nasłonecznienia i przeciągów.
• Krok 4. Sparuj regulatory z listwą przytrzymaj przycisk na regulatorze przez 5 sekund, a następnie krótko naciśnij przycisk parowania na listwie.
• Krok 5. Skonfiguruj aplikację eModul: zeskanuj kod QR z naklejki na obudowie listwy, przypisz regulatory do stref i ustaw harmonogramy.
• Krok 6. Przetestuj wszystkie siłowniki w trybie ręcznym każdy obieg powinien się otworzyć w ciągu 3 minut.

Normy i przepisy

Urządzenie pracuje w paśmie 868 MHz zgodnie z dyrektywą RED 2014/53/UE oraz normą PN-EN 300 220 dotyczącą urządzeń radiowych krótkiego zasięgu. Zasilanie 230 V spełnia wymogi normy PN-EN 60335-1 dla urządzeń elektrycznych użytku domowego. Listwa posiada deklarację zgodności CE wystawioną przez producenta z siedzibą w Wieprzu. Kompatybilność z dyrektywą ErP 2018 obowiązującą od 26 września 2018 roku potwierdza, że sterownik może współpracować z systemami grzewczymi podlegającymi klasyfikacji sezonowej efektywności energetycznej.

Listwa sterująca do podłogówki L-8e to rozwiązanie dla tych, którzy chcą precyzyjnie regulować temperaturę w ośmiu niezależnych strefach bez kucia ścian i prowadzenia kilometrów przewodów. Realne oszczędności na poziomie 30 % w skali roku, kompatybilność z grzejnikami, podłogówką i pompą ciepła oraz otwarta architektura ekosystemu Sinum czynią ją konkurencyjną wobec wariantów przewodowych i czysto Wi-Fi. Przed zakupem warto policzyć liczbę stref, zweryfikować typ zaworów i zdecydować, czy potrzebny będzie moduł zdalnego dostępu. Skonfiguruj swój zestaw, dobierając regulatory, czujniki i siłowniki z listy kompatybilnych urządzeń następnie znajdź najbliższego dystrybutora z autoryzowaną siecią serwisową.

Źródła danych i norm

Dyrektywa RED 2014/53/UE (eur-lex.europa.eu); norma PN-EN 300 220 (pkn.pl); norma PN-EN 60335-1 (pkn.pl); dyrektywa ErP 2018/2012 (eur-lex.europa.eu); karta katalogowa listwy L-8e producenta TECH Sterowniki (techsterowniki.pl). Dane dotyczące zużycia gazu pochodzą z pomiarów w budynku jednorodzinnym o powierzchni 120 m² z sezonu grzewczego 2023/2024.
