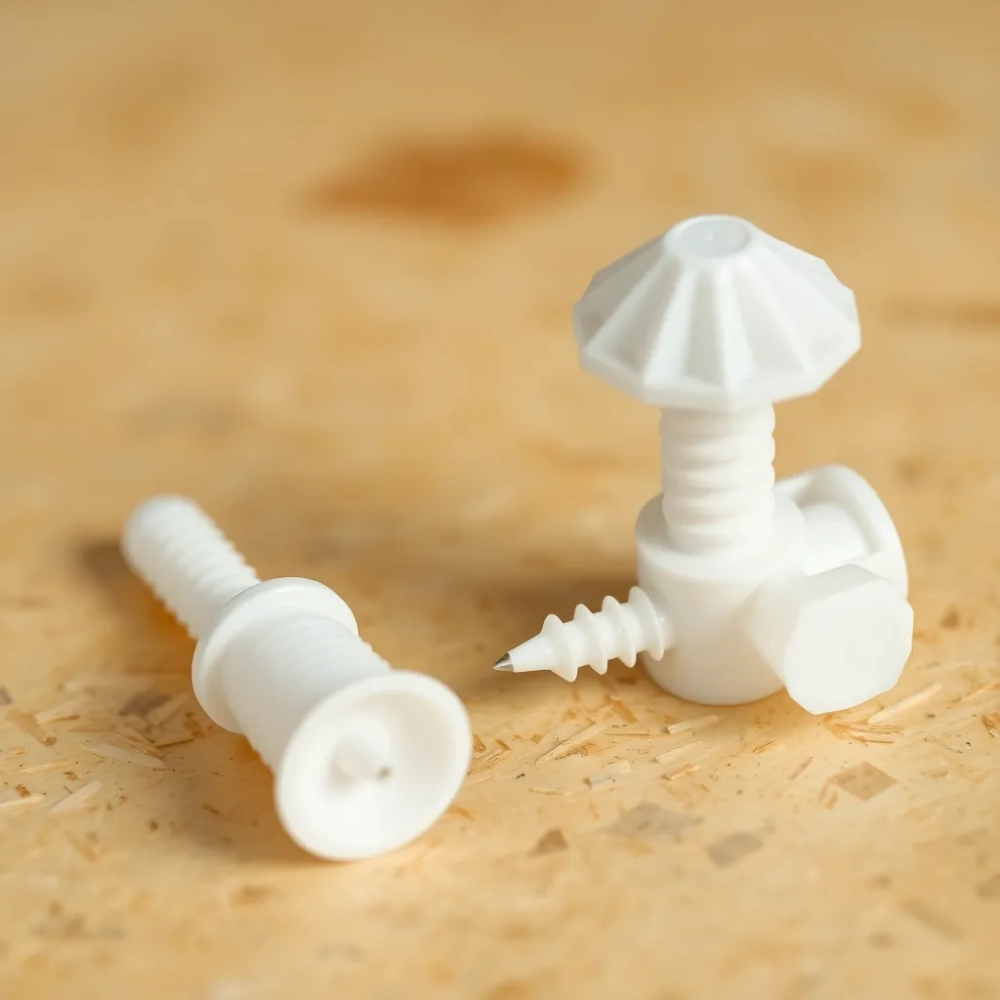

Kołki do mocowania styropianu do płyty OSB – jakie wybrać i jak zamontować

Wybór kołków do mocowania styropianu do płyty OSB to moment, w którym większość inwestorów zaczyna się zastanawiać, czy zwykłe kołki rozporowe do betonu w ogóle mają sens w drewnie. Nie mają. Drewno pracuje inaczej niż mur, a płyta OSB wymaga łączników, które trzymają mechanicznie, a nie na tarciu rozprężanego trzpienia. Od tego miejsca zaczyna się prawdziwy dobór: średnica talerzyka, długość wkręta, gęstość rozmieszczenia, reakcja na wilgoć i temperaturę. Każdy z tych elementów wpływa na to, czy elewacja przetrwa dwadzieścia lat, czy odpadnie po pierwszej zimie.

• Talerzyk dociskowy do styropianu na OSB średnice i materiały
• Wkręty do drewna pod talerzyk dociskowy długość i typ łba
• Ile kołków na m² styropianu na płycie OSB kalkulator i rozmieszczenie
• Montaż styropianu na płycie OSB krok po kroku
• Najczęstsze błędy przy montażu styropianu na płycie OSB
• Dobór kołków a rodzaj izolacji co z czym się łączy
• Praktyczny przykład: dom szkieletowy 150 m²
• Koszt montażu w 2024 i 2025 roku
• Normy i dokumenty odniesienia
• Najczęściej zadawane pytania

Talerzyk dociskowy do styropianu na OSB średnice i materiały

Talerzyk dociskowy to element, który przenosi siłę docisku wkręta na całą płytę izolacyjną. Bez niego główka wkręta wbija się w styropian i termoizolacja traci mocowanie. W praktyce talerzyk pełni trzy funkcje jednocześnie: rozkłada obciążenie punktowe na powierzchnię 50-140 mm, chroni strukturę EPS przed kruszeniem i ogranicza powstawanie mostków termicznych w miejscu przejścia łącznika przez izolację.

Najczęściej stosowane średnice to 50 mm dla styropianu białego i grafitowego, 85 mm dla wełny mineralnej miękkiej oraz 100-120 mm dla wełny o niskiej gęstości lub płyt lamelowych. Średnica 50 mm wystarcza w przypadku EPS o wytrzymałości na rozciąganie powyżej 100 kPa, ponieważ styropian sam rozkłada obciążenie. Wełna mineralna wymaga większej powierzchni docisku, bo jej struktura włóknista ugina się pod naciskiem i potrzebuje fizycznego oparcia na większej płaszczyźnie.

Materiał talerzyka decyduje o jego sztywności i odporności na starzenie. Polipropen (PP) sprawdza się w większości zastosowań, ale pod wpływem promieniowania UV i skrajnych temperatur robi się kruchy po 8-10 latach. Poliamid (PA) jest stabilniejszy wymiarowo, wytrzymuje większe obciążenia mechaniczne i lepiej znosi cykliczne zmiany temperatury od -30 do +80 stopni Celsjusza. Stal z powłoką cynkową lub aluminiową wchodzi w grę przy fasadach wentylowanych, gdzie talerzyk dodatkowo pełni funkcję elementu nośnego dla ciężkich okładzin.

Wkręty do drewna pod talerzyk dociskowy długość i typ łba

Sam talerzyk nie utrzyma izolacji. Potrzebuje trzpienia, który wgryzie się w płytę OSB i przeniesie siły ssące wiatru oraz ciężar elewacji na konstrukcję. Wkręt do drewna różni się od kołka rozporowego tym, że nacina gwint w drewnie, a nie rozpiera otwór. Dzięki temu połączenie jest powtarzalne i nie zależy od siły dokręcania.

Standardowe długości wkrętów do montażu izolacji na OSB mieszczą się w przedziale 60-200 mm, przy średnicy 4,5-6 mm. Najczęściej stosuje się wkręty z łbem TORX T25 lub T30, które przenoszą duży moment obrotowy bez ślizgania się bitu. Łby stożkowe (CSK) chowają się w talerzyku i nie wystają ponad powierzchnię izolacji, co ułatwia późniejsze nakładanie warstwy zbrojącej.

Minimalne zakotwienie wkręta w płycie OSB wynosi 30 mm dla płyt o grubości 18 mm, ale przy większych obciążeniach warto zejść do 40 mm. Norma PN-EN 13499 dotycząca systemów ociepleń z EPS dopuszcza stosowanie łączników mechanicznych pod warunkiem zachowania nośności obliczeniowej minimum 0,15 kN na punkt mocowania. W praktyce oznacza to, że pojedynczy wkręt 4,5 × 100 mm wkręcony w OSB 18 mm przenosi około 0,6-0,8 kN, co z dużym zapasem spełnia wymóg normy.

Łeb wkręta musi pasować do gniazda talerzyka. Zbyt płytkie gniazdo powoduje, że wkręt opiera się o krawędź talerzyka zanim jego gwint wejdzie w drewno. Zbyt głębokie gniazdo utrudnia późniejsze odkręcenie w razie korekty. Optymalne rozwiązanie to łeb stożkowy 90 stopni o średnicy 8-10 mm, który centruje się w otworze talerzyka i nie wymaga docisku przy wkręcaniu.

Wkręty fosfatowane (czarne) sprawdzają się wewnątrz budynku, ale na elewacji szybko korodują pod wpływem wilgoci. Na zewnątrz stosuje się wyłącznie wkręty ocynkowane ogniowo, galwanicznie lub ze stali nierdzewnej A2. Różnica w cenie sięga 30-40%, ale brak korozji po pięciu latach zwraca się z nawiązką.

Ile kołków na m² styropianu na płycie OSB kalkulator i rozmieszczenie

Producent systemu ociepleń podaje zazwyczaj 6 kołków na metr kwadratowy powierzchni ściany. To wartość minimalna dla budynków niskich, osłoniętych, w strefie wiatrowej I i II. W praktyce rzadko kiedy wystarcza, bo płyta OSB nie ma takiej sztywności jak mur i wymaga częstszego mocowania.

Wzór na liczbę łączników wygląda tak: X = (powierzchnia elewacji w m²) × 6 dla budynku do 8 metrów wysokości w strefie wiatrowej I, X = (powierzchnia elewacji) × 8 dla budynku 8-18 metrów, X = (powierzchnia elewacji) × 10-12 dla budynku powyżej 18 metrów lub w strefie wiatrowej III. Strefę wiatrową sprawdza się w PN-EN 1991-1-4 (Eurokod 1), mapa Polski dzieli kraj na trzy strefy o referencyjnej prędkości wiatru 22, 26 i 30 m/s.

Rozmieszczenie kołków na płycie nie jest dowolne. Optymalny układ to litera T lub W, w którym każdy kołek odpowiada za równe pole powierzchni. Na krawędziach ściany, w pasie 1 metra od narożnika, gęstość zwiększa się o 50%, bo tam ssanie wiatru jest największe. Strefa krawędziowa wynika z fizyki przepływu powietrza wokół budynku: w narożnikach powstają wiry, które generują ciśnienie ssące 1,8-2,2 razy wyższe niż na środku ściany.

Dla ściany o wymiarach 10 × 3 m (30 m²) w strefie wiatrowej II, na budynku o wysokości 9 m, potrzeba:

• Powierzchnia strefy wewnętrznej: 24 m² × 6 szt./m² = 144 kołki
• Strefa krawędziowa: 6 m² × 9 szt./m² = 54 kołki
• Rezerwa montażowa 5%: 10 kołków
• Razem: 208 kołków, czyli około 2 opakowania po 100 sztuk

Schemat rozmieszczenia kołków na płycie OSB

Najprostszy schemat to prostokąt 1,0 × 1,0 m, w którym rozmieszcza się 6 kołków: cztery w narożnikach kwadratu, dwa pośrodku dłuższych boków. Na pasie krawędziowym zmniejsza się rozstaw do 0,7 × 0,7 m, co daje 9 punktów na metr kwadratowy. W praktyce oznacza to rysowanie siatki ołówkiem bezpośrednio na płycie OSB przed przyklejeniem styropianu, a następnie nawiercanie otworów wiertłem 8 mm przez płytę izolacyjną aż do drewna.

Montaż styropianu na płycie OSB krok po kroku

Sam montaż nie jest skomplikowany, ale wymaga konsekwencji w każdym etapie. Płyta OSB musi być sucha (wilgotność poniżej 12%), czysta i stabilna. Jeśli płyta ugina się pod naciskiem ręki, montaż izolacji trzeba odłożyć do momentu usztywnienia konstrukcji dodatkowymi słupkami lub płytą OSB o grubości 22 mm zamiast 18 mm.

Krok 1: Przygotowanie podłoża

OSB przeciera się szlifierką kątową z tarczą 120, aby usunąć woskową powłokę antyadhezyjną, którą producenci pokrywają płyty. Bez tego klej nie zwiąże z powierzchnią i odpadnie po roku. Pył zmywa się wilgotną ścierą, a płytę pozostawia do wyschnięcia na 24 godziny. Na tym etapie warto też sprawdzić pion każdej ściany za pomocą lasera lub poziomicy 2 m. Odchyłki powyżej 10 mm/m koryguje się podkładkami dystansowymi pod pierwszą warstwą styropianiu.

Krok 2: Klejenie płyt

Klej do styropianu nakłada się wzdłuż obwodu płyty pasmem o szerokości 5 cm, a na środku plackami o średnicy 8-10 cm w sześciu punktach. Przy płycie OSB lepiej sprawdza się metoda grzebieniowa (pacą zębatą 10 mm) niż punktowa, bo drewno nie ma tak chropowatej powierzchni jak mur i placki nie dość mocno przylegają. Klej rozprowadza się po całej powierzchni płyty izolacyjnej, a nie po OSB, bo wtedy kontroluje się grubość warstwy.

Przyklejoną płytę dociska się do podłoża i lekko przesuwa, aby klej rozłożył się równomiernie. Pion sprawdza się po każdej płycie, bo błędy kumulują się szybko i przy szóstym rzędzie mogą sięgać 2 cm. Styropian na płycie OSB schnie 48-72 godziny w zależności od temperatury i wilgotności. W tym czasie nie wolno go mocować mechanicznie, bo drgania wiertarki przesuną płyty.

Krok 3: Wiercenie i montaż kołków

Po związaniu kleju wierci się otwory wiertłem 8 mm przez styropian aż do płyty OSB. Głębokość otworu w drewnie musi wynosić co najmniej 35 mm dla wkręta 100 mm. Wiertło wycofuje się powoli, aby nie rozwłóknić OSB na wyjściu. Kołek wprowadza się ręcznie, a wkręt dokręca wkrętarką z momentem ustawionym na pozycję sprzęgła 6-8, nie więcej, bo zbyt mocno dokręcony wkręt wciąga talerzyk w styropian i osłabia docisk.

Praktyczna sztuczka: po dokręceniu pierwszych 10 kołków sprawdź moment siły palcami. Jeśli talerzyk ugina się pod naciskiem kciuka, zwiększ moment o jeden stopień. Jeśli styropian odkształca się wgnieceniem, zmniejsz moment. Prawidłowo dokręcony talerzyk opiera się płasko na izolacji, a pod jego krawędzią widać szczelinę nie większą niż 0,5 mm.

Krok 4: Kontrola i przygotowanie do warstwy zbrojącej

Po zamontowaniu wszystkich kołków sprawdza się ich osadzenie wizualnie. Każdy talerzyk musi leżeć płaszczyzno, bez przechyłu, a wkręt nie może wystawać ponad jego powierzchnię. Miejsca, w których kołek wchodzi w styropian zbyt głęboko, szpachluje się klejem, bo inaczej powstanie tam punktowy mostek termiczny. Miejsca wystające wykręca się i powtórnie montuje z większym momentem.

Najczęstsze błędy przy montażu styropianu na płycie OSB

Najczęstszy błąd to stosowanie kołków rozporowych do betonu zamiast wkrętów do drewna. Kołek rozporowy w OSB nie rozpiera się, bo drewno jest sprężyste i pochłania naprężenia, więc łącznik luźnieje po kilku cyklach cieplnych. Drugi błąd to zbyt krótki wkręt, który trzyma tylko w warstwie kleju, a nie w płycie. Trzeci to montaż kołków przed związaniem kleju, co przesuwa płyty i rozszczelnia spoiny.

Czwarty błąd to pomijanie strefy krawędziowej. Inwestorzy rozkładają kołki równomiernie po 6 sztuk na metrze, nie zwiększając gęstości przy narożnikach, i po pierwszym silnym wietrze elewacja odpada w pasie krawędziowym. Piąty to brak uwzględnienia pracy liniowej OSB. Płyta drewnopochodna rozszerza się pod wpływem wilgoci o 0,1-0,3% w kierunku poprzecznym do włókien. Sztywne połączenie z izolacją przenosi te naprężenia i po dwóch latach widać pionowe rysy na elewacji. Rozwiązanie to dylatacja co 12 m lub stosowanie elastycznych podkładek pod talerzykami.

Szósty błąd to montaż w niewłaściwej temperaturze. Klej do styropianu wiąże w temperaturze od +5 do +25 stopni Celsjusza, a wkręty plastikowe w talerzykach polipropenowych tracą elastyczność poniżej -10 stopni. Montaż zimą powoduje, że wiosną, gdy temperatura wzrasta, talerzyki pękają przy pierwszej próbie dokręcenia. Siódmym błędem jest brak wstępnego klejenia i mocowanie samego styropianu kołkami. Warstwa kleju przejmuje 60% obciążeń, kołki jedynie 40%, więc bez kleju potrzeba trzykrotnie więcej łączników.

Osmy, dość częsty błąd, to stosowanie wkrętów fosfatowanych na elewacji. Powłoka czarna, popularna w pracach wewnętrznych, nie wytrzymuje kontaktu z wilgocią i po 18-24 miesiącach pokrywa się rdzawymi wykwitami, które przebijają przez tynk. Jedynym sposobem naprawy jest demontaż elewacji.

Kiedy OSB wymaga dodatkowego przygotowania

Płyta OSB o wilgotności powyżej 14% wymaga dosuszenia przed montażem izolacji. Zamknięcie mokrego drewna w szczelnej otulinie ze styropianu i tynku powoduje gnicie i rozwój grzybów w ciągu 3-5 lat. Pomiar wilgotności miernikiem do drewna zajmuje minutę, a oszczędza tysiące złotych na remoncie. Płyty OSB 3 (do środowiska wilgotnego) i OSB 4 (do środowiska mokrego) różnią się spoiwem i klasą odporności, ale żadna nie zastąpi suchego drewna jako podłoża pod elewację.

Dobór kołków a rodzaj izolacji co z czym się łączy

EPS biały, EPS grafitowy, XPS i wełna mineralna wymagają różnych podejść do mocowania. Styropian biały (EPS 70, EPS 80) ma wytrzymałość na rozciąganie 100-150 kPa, wystarcza mu talerzyk 50 mm. Styropian grafitowy (Neopor, Isoboo) ma identyczne parametry mechaniczne jak biały, ale ciemny kolor wymaga większej uwagi przy doborze kleju i tynku, bo nagrzewa się do 65 stopni latem. Talerzyk dla niego pozostaje 50 mm, ale lepiej sprawdza się wersja poliamidowa odporna na wyższe temperatury.

XPS (polistyren ekstrudowany) ma gładką, niechłonną powierzchnię i gęstość 30-45 kg/m³. Wymaga kleju specjalnie do niego przeznaczonego oraz talerzyka z kapeluszem, bo standardowy 50 mm wciska się w XPS przy dokręcaniu. W strefie cokołowej, gdzie XPS wchodzi pod poziom gruntu, kołki dobiera się z kołnierzem uszczelniającym, który chroni przed kapilarnym podciąganiem wody.

Wełna mineralna miękka o gęstości 30-80 kg/m³ wymaga talerzyka 85-120 mm, bo włókna nie przenoszą siły punktowej. Wełna twarda (płyty fasadowe) o gęstości 110-150 kg/m³ akceptuje talerzyk 85 mm, ale pod warunkiem, że jej wytrzymałość na rozciąganie prostopadle do powierzchni wynosi minimum 14 kPa. Lamela (wełna o włóknach prostopadłych do ściany) wymaga największego talerzyka 110-120 mm, bo jej gęstość objętościowa spada do 50-70 kg/m³, a powierzchnia styku z talerzykiem musi to skompensować.

Praktyczny przykład: dom szkieletowy 150 m²

Dla domu o powierzchni ścian zewnętrznych 150 m², w strefie wiatrowej II, z izolacją EPS grafitowym 18 cm, na płycie OSB 18 mm:

Zużycie kołków: 150 m² × 7 kołków/m² (średnia dla wysokości 8 m i zwiększonej gęstości krawędziowej) = 1050 kołków. W opakowaniach 100 sztuk to 11 opakowań. Cena talerzyków 50 mm PP: 19 zł/100 szt., cena wkrętów 4,5 × 120 mm ocynkowanych TORX T25: 38 zł/100 szt. Łączny koszt łączników: 1050 × 0,57 zł = 598 zł. Do tego klej do styropianu (25 worków × 25 kg po 32 zł) i robocizna, jeśli montaż idzie przez ekipę.

Przy wełnie mineralnej 18 cm te same 150 m² wymagałyby talerzyków 110 mm (32 zł/100 szt.) i wkrętów 4,5 × 140 mm (45 zł/100 szt.). Łączny koszt łączników wzrasta do 808 zł, ale przy wełnie lepsza akustyka i paroprzepuszczalność ściany, co zmniejsza ryzyko kondensacji w przegrodzie.

Dom o powierzchni 150 m² to dość typowy metraż dla polskiej rodziny. Warto przy okazji sprawdzić, czy wybrany system ETICS ma aprobatę techniczną ITB lub KOT (Krajową Ocenę Techniczną) na zastosowanie na podłożu drewnianym. Bez tej aprobaty producent może odmówić gwarancji, a ubezpieczyciel odmówić wypłaty po szkodzie wiatrowej.

Koszt montażu w 2024 i 2025 roku

Ceny łączników do styropianu na płycie OSB zmieniały się umiarkowanie w ostatnich dwóch latach. Talerzyk 50 mm PP kosztował 14-17 zł/100 szt. w 2022 roku, w 2024 roku 18-22 zł, a w pierwszym kwartale 2025 roku 19-23 zł. Wkręty 4,5 × 120 mm ocynkowane TORX T25: 28 zł/100 szt. w 2022, 36 zł w 2024, 38-42 zł w 2025. Wzrost cen wynika z drożejącej stali i polipropylenu, ale dynamika jest mniejsza niż przy innych materiałach budowlanych, bo rynek łączników do elewacji jest bardzo konkurencyjny.

Różnica między najtańszym a najdroższym talerzykiem na rynku sięga 60%, ale nie zawsze warto przepłacać. Talerzyk za 19 zł od sprawdzonego dystrybutora z aprobatą ITB sprawdzi się tak samo jak talerzyk za 35 zł ze stali, o ile mowa o budynku do 8 metrów w strefie wiatrowej I i II. W przypadku budynku wysokiego lub narażonego na silne wiatry cena rośnie, bo trzeba zastosować trzpień metalowy i większą średnicę.

Normy i dokumenty odniesienia

Projektując mocowanie izolacji na płycie OSB, warto sięgać do kilku kluczowych dokumentów. PN-EN 13499 określa wymagania dla systemów ociepleń z EPS, w tym minimalną liczbę łączników i ich rozmieszczenie. PN-EN 13500 dotyczy systemów z wełną mineralną. PN-EN 1991-1-4 (Eurokod 1) podaje obciążenie wiatrem w zależności od strefy i kategorii terenu. Krajowa Ocena Techniczna (KOT) lub Europejska Ocena Techniczna (ETA) producenta systemu ETICS wskazuje dopuszczalne podłoża, w tym płyty drewnopochodne.

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późniejszymi zmianami), określa wymagania izolacyjności termicznej przegród. Od 2021 roku maksymalny współczynnik przenikania ciepła U dla ściany zewnętrznej wynosi 0,20 W/(m²·K), a od 2024 roku w budynkach zeroemisyjnych poniżej 0,15 W/(m²·K). Osiągnięcie takiej wartości wymaga izolacji o grubości minimum 18-20 cm, co wpływa na dobór długości wkrętów.

Najczęściej zadawane pytania

Czy kołki do styropianu na płycie OSB mogą być plastikowe? Tak, talerzyki z polipropylenu lub poliamidu sprawdzają się w większości zastosowań, pod warunkiem że są chronione przed promieniowaniem UV i temperaturą powyżej 70 stopni Celsjusza. W strefie krawędziowej i na wysokich budynkach lepiej stosować trzpień stalowy.

Jaka jest różnica między wkrętem do drewna a wkrętem do OSB? Wkręt dedykowany do OSB ma gwint o drobszym skoku, co zapobiega rozwłóknianiu płyty. Zwykły wkręt do drewna działa, ale wkręca się wolniej i wymaga nawiercania wstępnego w płytach o grubości poniżej 15 mm.

Czy można mocować styropian na OSB tylko na kołki, bez kleju? Teoretycznie tak, ale w praktyce nie. Klej przejmuje obciążenia grawitacyjne i część sił ssących, dzięki czemu można zmniejszyć liczbę kołków z 10 do 6 na metr. Bez kleju elewacja jest sztywniej połączona z płytą i każde ugięcie OSB przenosi się na tynk.

Co zrobić, gdy wkręt wchodzi w OSB zbyt opornie? Najczęściej oznacza to, że wiertło było zbyt małe. W OSB 18 mm otwór w drewnie powinien mieć średnicę 6 mm dla wkręta 4,5 mm, a nie 8 mm. Zbyt duży otwór nie daje oparcia dla gwintu, zbyt mały utrudnia wkręcanie i zwiększa ryzyko pęknięcia płyty.

Ile kołków na m² styropianu na ścianie szkieletowej? Minimum 6 sztuk dla budynku niskiego, 8 sztuk dla średniego, 10-12 sztuk dla wysokiego lub w strefie wiatrowej III. W pasie 1 m od narożnika gęstość rośnie o 50%.

Czy kołki do styropianu przenikają przez płytę OSB? Wkręt o długości 120 mm przy zakotwieniu 35 mm wchodzi 85 mm w izolację i 35 mm w płytę, czyli nie przenika na wylot przy płycie OSB 18 mm. Przy dłuższych wkrętach (160-200 mm) i cienkiej płycie (12 mm) warto sprawdzić, czy wkręt nie wystaje od wewnątrz i nie uszkadza instalacji.

Źródła danych i normy

PN-EN 13499:2004 Złożone systemy izolacji termicznej z wyprawami tynkarskimi na bazie polistyrenu ekspandowanego (EPS). PN-EN 13500:2004 Złożone systemy izolacji termicznej z wyprawami tynkarskimi na bazie wełny mineralnej. PN-EN 1991-1-4:2008 Eurokod 1: Oddziaływania na konstrukcje. Część 1-4: Oddziaływania wiatru. PN-EN ISO 6946:2017 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metody obliczania. PN-EN 13162 do PN-EN 13171 Norma wyrobów do izolacji cieplnej w budownictwie. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Instytut Techniki Budowlanej (ITB) Krajowe Oceny Techniczne systemów ETICS, dostępne na itb.pl. Polskie Stowarzyszenie Producentów Styropianu (PSPS) karty techniczne EPS, dostępne na styropian.pl. Stowarzyszenie Producentów Wełny Mineralnej Szklanej i Skalnej (MIWO) poradniki doboru wełny fasadowej, dostępne na miwo.pl.
