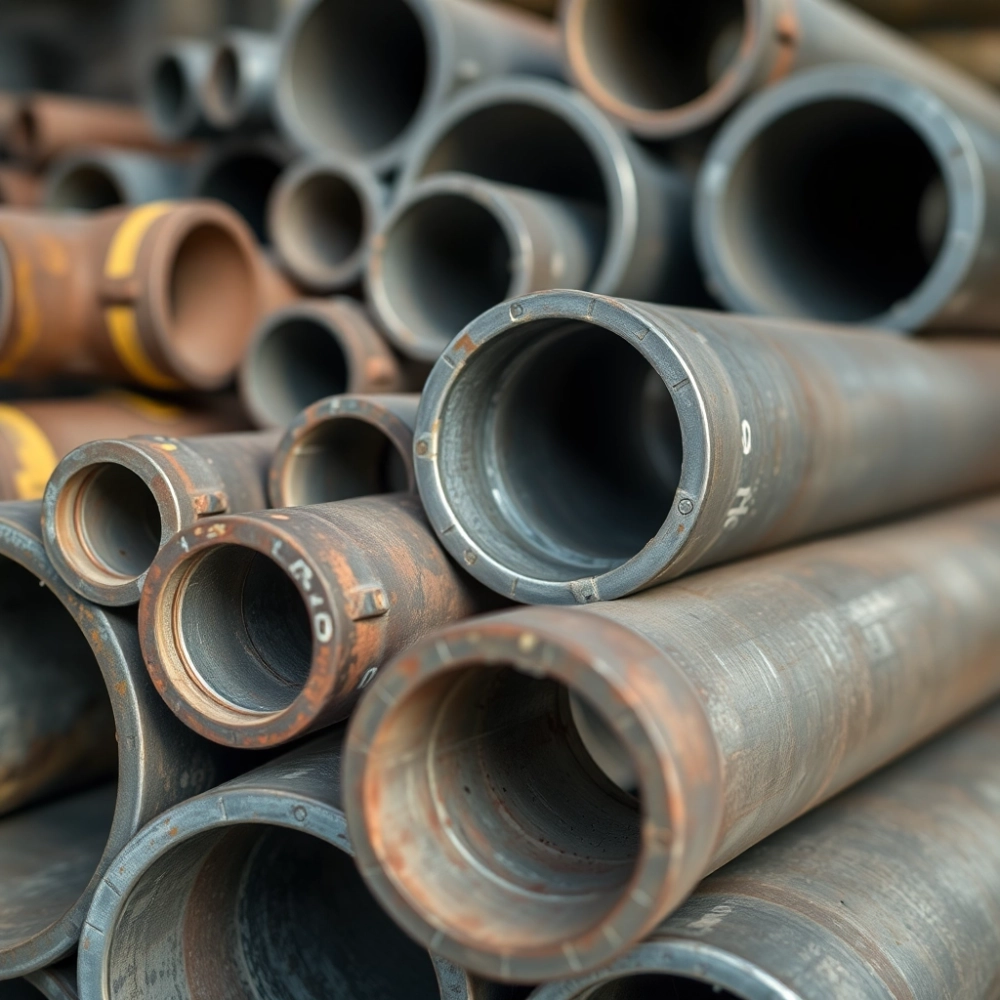

Rury stalowe do CO – kompletny przewodnik wyboru na lata

Wybór rur stalowych do instalacji centralnego ogrzewania to decyzja, która rzutuje na trzy dekady pracy kotłowni. Jedna pomyłka przy doborze średnicy, materiału albo techniki łączenia potrafi kosztować kilkadziesiąt tysięcy złotych w poprawkach, przestojach i wymianie armatury. Dlatego zanim pójdziesz do hurtowni, warto zatrzymać się na chwilę i przeczytać poniższy tekst. Przygotowałem go z myślą o inżynierach, instalatorach i świadomych inwestorach, którzy chcą wybrać rury do centralnego ogrzewania raz, a porządnie.

• Stal czarna, ocynkowana czy nierdzewna 316L którą wybrać do CO
• Press kontra spawanie szybki montaż rur stalowych bez otwartego ognia
• Efektywny dobór średnicy rury stalowej do instalacji centralnego ogrzewania
• Normy, certyfikaty i wymagania prawne dla rur do CO
• Trzy kroki do bezawaryjnej instalacji centralnego ogrzewania

Stal czarna, ocynkowana czy nierdzewna 316L którą wybrać do CO

Trzy gatunki stali rządzą się zupełnie innymi prawami chemii, więc pomylenie ich w projekcie kończy się korozją wżerową albo rozszczelnieniem instalacji w ciągu kilku sezonów grzewczych. Stal czarna (S235, P235GH) wytrzymuje temperaturę 120°C i ciśnienie PN25, lecz pokrywa się rdzą od razu po zetknięciu z wilgotną wodą grzewczą. Dlatego sprawdza się wyłącznie w zamkniętych obiegach kotłowni przemysłowych, gdzie medium jest odgazowane i kontrolowane chemicznie.

Stal ocynkowana ogniowo (DX51D z powłoką cynkową 20-25 µm) podnosi odporność korozyjną do poziomu średniego. Warstwa cynku działa katodowo, chroniąc żelazo nawet po drobnych zarysowaniach, lecz rozpada się powyżej 110°C, bo zachodzi reakcja cynku z tlenem w wodzie. W instalacjach niskotemperaturowych (podłogówka, grzejniki 70/50°C) ten materiał daje kompromis ceny i trwałości.

Stal nierdzewna 316L (1.4404) z 2-3% molibdenu to zupełnie inna liga. Molibden stabilizuje warstwę pasywną Cr₂O₃ nawet w obecności chlorków, dzięki czemu rura wytrzymuje 200°C, ciśnienie PN25 i kontakt z glikolem propylenowym do 50%. W ciepłownictwie 130-150°C oraz wszędzie tam, gdzie woda zawiera rozpuszczony tlen albo chlorki z soli drogowej, 316L okazuje się jedynym rozsądnym wyborem.

Każdy z tych materiałów ma swój zakres temperaturowy, którego przekraczać nie wolno. Stal czarna zaczyna się łuszczyć przy stałej pracy powyżej 90°C w środowisku tlenowym, miedź traci wytrzymałość przy 110°C, a PEX mięknie powyżej 95°C. Dlatego zawsze dobieraj rurę do najwyższych możliwych parametrów medium, a nie do średnich rocznych.

Kiedy NIE stosować poszczególnych stali

• Stali czarnej nie używaj w instalacjach z otwartym naczyniem wzbiorczym ani w sieciach narażonych na kontakt z tlenem atmosferycznym.
• Stali ocynkowanej unikaj w systemach wysokotemperaturowych powyżej 90°C oraz wszędzie, gdzie woda wykazuje twardość węglanową poniżej 4°dH.
• Stali 316L nie montuj w miejscach, gdzie kontakt z chlorkami przekracza 200 ppm, bo mimo molibdenu dojdzie do korozji wżerowej.

Press kontra spawanie szybki montaż rur stalowych bez otwartego ognia

Technika press-fitting opiera się na odkształceniu plastycznym złączki przez szczęki prasy hydraulicznej. Złączka posiada wewnętrzny o-ring z EPDM lub FKM, który po zaciśnięciu dociska rurę do profilu mosiężnego lub stalowego. Ciśnienie kontaktowe przekracza 30 MPa, co gwarantuje szczelność przy 16 bar i 110°C bez konieczności spawania. To wyjaśnia, dlaczego metoda wyparła spawanie w remontach czynnych budynków.

Spawanie elektrodowe lub TIG daje połączenie jednorodne materiałowo, ale wymaga otwartego ognia, dylatacji termicznej spoin i badania wizualnego. W strefach zagrożenia wybuchem (kotłownie gazowe, Ex) otwarty ogień oznacza pozwolenie pisemne i służbę pożarową. System press eliminuje oba wymagania, co w praktyce skraca czas montażu o 40-60% w porównaniu ze spawaniem.

Koszt cyklu życia (TCO) dla systemu press w instalacji 800 kW wynosi po 10 latach około 28% mniej niż w przypadku spawu. Różnica wynika z braku przestojów na badania spoin, szybszej naprawy ewentualnych nieszczelności oraz niższych kosztów pracy wysoko wykwalifikowanych spawaczy. Pojedynczy zacisk press zajmuje 8-12 sekund, a spoinę elektrodową wykonasz w 4-6 minut przy tej samej średnicy.

Wybór techniki łączenia wpływa bezpośrednio na dostępność serwisu w kolejnych dekadach. System press oparty na stalowych złączkach z oringiem EPDM pozwala na wielokrotne rozpięcie i ponowne zaciśnięcie, o ile producent dostarcza nowy o-ring. W instalacjach spawanych każda modyfikacja wymaga cięcia palnikiem i ponownego spawu, co generuje ryzyko pęknięć naprężeniowych w strefie wpływu ciepła.

BHP i wymogi prawne przy montażu

• Prace spawalnicze w obiektach czynnych wymagają zgody inspektora BHP i nadzoru pożarowego.
• System press można montować w strefach Ex bez zezwolenia na prace niebezpieczne pożarowo.
• Ciśnienie próbne po zaciśnięciu wynosi 1,5× ciśnienie robocze, ale nie mniej niż 6 bar przez 30 minut.
• Każdy zacisk press należy oznaczyć markerem w celu późniejszej kontroli wizualnej podczas przeglądu instalacji.

Efektywny dobór średnicy rury stalowej do instalacji centralnego ogrzewania

Podstawowy wzór przepływu wody grzewczej wynika z bilansu energetycznego: Q = P / (1,163 × ΔT), gdzie Q oznacza natężenie przepływu w m³/h, P moc cieplną w kW, a ΔT różnicę temperatury zasilania i powrotu w K. Dla typowej instalacji 90/70°C ΔT wynosi 20 K, więc przy mocy 100 kW przepływ sięga 4,3 m³/h. Ta wartość determinuje minimalną średnicę wewnętrzną, przy której prędkość medium nie przekroczy 1,5 m/s.

Prędkość przepływu powyżej 1,5 m/s generuje hałas, erozję ścianek i nadmierne straty ciśnienia. Poniżej 0,6 m/s w magistrach pojawia się problem sedymentacji zanieczyszczeń i nierównomiernego rozkładu temperatur. Optimum dla rur stalowych leży w przedziale 0,8-1,2 m/s, co daje liniowy spadek ciśnienia około 150-250 Pa na metr bieżący magistrali.

W doborze średnicy kluczową rolę odgrywa strata ciśnienia, a nie sam przepływ. Rura DN80 przy 1000 kW i prędkości 1,4 m/s daje spadek 180 Pa/m, co na 50-metrowej trasie oznacza 9 kPa. Pompa obiegowa musi pokonać tę wartość plus opory miejscowe (kolana, trójniki, zawory), które standardowo dodaje się jako 30% oporów liniowych.

Minimalna średnica magistrali w instalacji centralnego ogrzewania budynku mieszkalnego to DN20 dla pojedynczego grzejnika i DN25 dla pionu obsługującego 3-4 grzejniki. Poniżej tych wartości rosną opory hydrauliczne tak gwałtownie, że żadna pompa nie zapewni równomiernego rozdziału wody. W kotłowniach przemysłowych minimalna średnica magistrali wynosi DN50, bo przy mniejszych przekrojach nie da się zachować prędkości poniżej 1,5 m/s.

Lista komponentów do typowej kotłowni 500 kW

• Rury stalowe 316L DN65 (76,1×2,0 mm) na zasilaniu i powrocie 60 mb
• Kolana 90° press DN65 12 szt.
• Trójniki redukcyjne DN65/DN50 4 szt.
• Kołnierze płaskie PN16 DN65 6 szt.
• Śrubunki montażowe DN65 z oringiem EPDM 8 szt.
• Zawory kulowe kołnierzowe DN65 4 szt.
• Obejmy podporowe DN65 z gumą EPDM 24 szt.

Normy, certyfikaty i wymagania prawne dla rur do CO

Każda rura stalowa zainstalowana w polskiej instalacji centralnego ogrzewania musi spełniać konkretne normy zharmonizowane z dyrektywą ciśnieniową 2014/68/UE. Rury ze szwem wzdłużnym do zastosowań ciśnieniowych podlegają normie EN 10217, natomiast rury ze szwem spiralnym i bez szwu opisuje EN 10216. Rury ze stali nierdzewnej do wody użytkowej i grzewczej reguluje EN 10312, która wprost dopuszcza gatunek 316L do kontaktu z wodą pitną i grzewczą.

Projektant instalacji ma obowiązek dobrać rurę nie tylko ze względu na cenę, ale też klasę ciśnieniową oznaczoną symbolem PN lub PN25 dla instalacji wysokotemperaturowych. UDT wymaga, aby urządzenia ciśnieniowe w kotłowniach o mocy powyżej 300 kW posiadały znak CE oraz deklarację zgodności z aktualnym wydaniem normy. W praktyce oznacza to, że rura bez oznaczenia CE nie powinna trafiać do instalacji odbieranej przez dozór techniczny.

Norma DIN 1988 stosowana w Niemczech i często przywoływana w polskich projektach precyzuje wymagania korozyjne dla stali w instalacjach wody grzewczej. Zgodnie z jej zapisami stal czarna wymaga zewnętrznej antykorozji (np. malowania żywicą epoksydową o grubości minimum 80 µm), a stal ocynkowana nie może być stosowana w systemach z inhibitorami na bazie fosforanów, które rozkładają warstwę cynku.

Checklista doboru rury stalowej do CO

• ☐ Parametry medium: maksymalna temperatura i ciśnienie robocze
• ☐ Skład chemiczny wody: twardość, pH, zawartość chlorków i tlenu
• ☐ Dobrana średnica na podstawie przepływu i dopuszczalnej prędkości
• ☐ Wybrana technika łączenia zgodna ze strefą BHP
• ☐ Norma EN 10217, EN 10216 lub EN 10312 potwierdzona w atestach
• ☐ Znak CE i deklaracja zgodności z dyrektywą 2014/68/UE
• ☐ Dostępność złączek i szczęk zaciskowych u dystrybutora
• ☐ Planowany serwis: dostęp do części zamiennych i serwisu pogwarancyjnego

Trzy kroki do bezawaryjnej instalacji centralnego ogrzewania

Pierwszym krokiem jest audyt rzeczywistych parametrów pracy: temperatury, ciśnienia, składu wody i obciążeń szczytowych. Bez tej informacji każdy wybór rury będzie strzałem w ciemno, bo te same 100 kW można przesłać rurą DN25 przy ΔT=30 K lub DN32 przy ΔT=20 K. Drugim krokiem jest wybór materiału z uwzględnieniem agresywności medium i temperatury pracy. Trzecim elementem jest decyzja o technice łączenia, która determinuje tempo prac, koszty serwisu i wymagania BHP na budowie.

Po wyznaczeniu średnicy i materiału pozostaje już tylko egzekucja projektu. Wybór rur stalowych do centralnego ogrzewania zamyka się w trzech pytaniach: jakie parametry ma woda, jaki system montażu akceptuje wykonawca i budżet oraz jak długą gwarancję oferuje producent. Odpowiedzi na nie znajdziesz w katalogach technicznych i w rozmowie z inżynierem sprzedaży, który policzy TCO dla Twojej kotłowni.

Źródła danych i norm: EN 10217 (rury ze szwem do zastosowań ciśnieniowych), EN 10216 (rury bez szwu), EN 10312 (rury ze stali nierdzewnej do wody), dyrektywa 2014/68/UE (urządzenia ciśnieniowe), DIN 1988 (instalacje wodne), polskie przepisy dozoru technicznego UDT. Dane producentów złączek stalowych do systemów press oraz katalogi techniczne stali 316L. Strona referencyjna Urzędu Dozoru Technicznego: udt.gov.pl.
