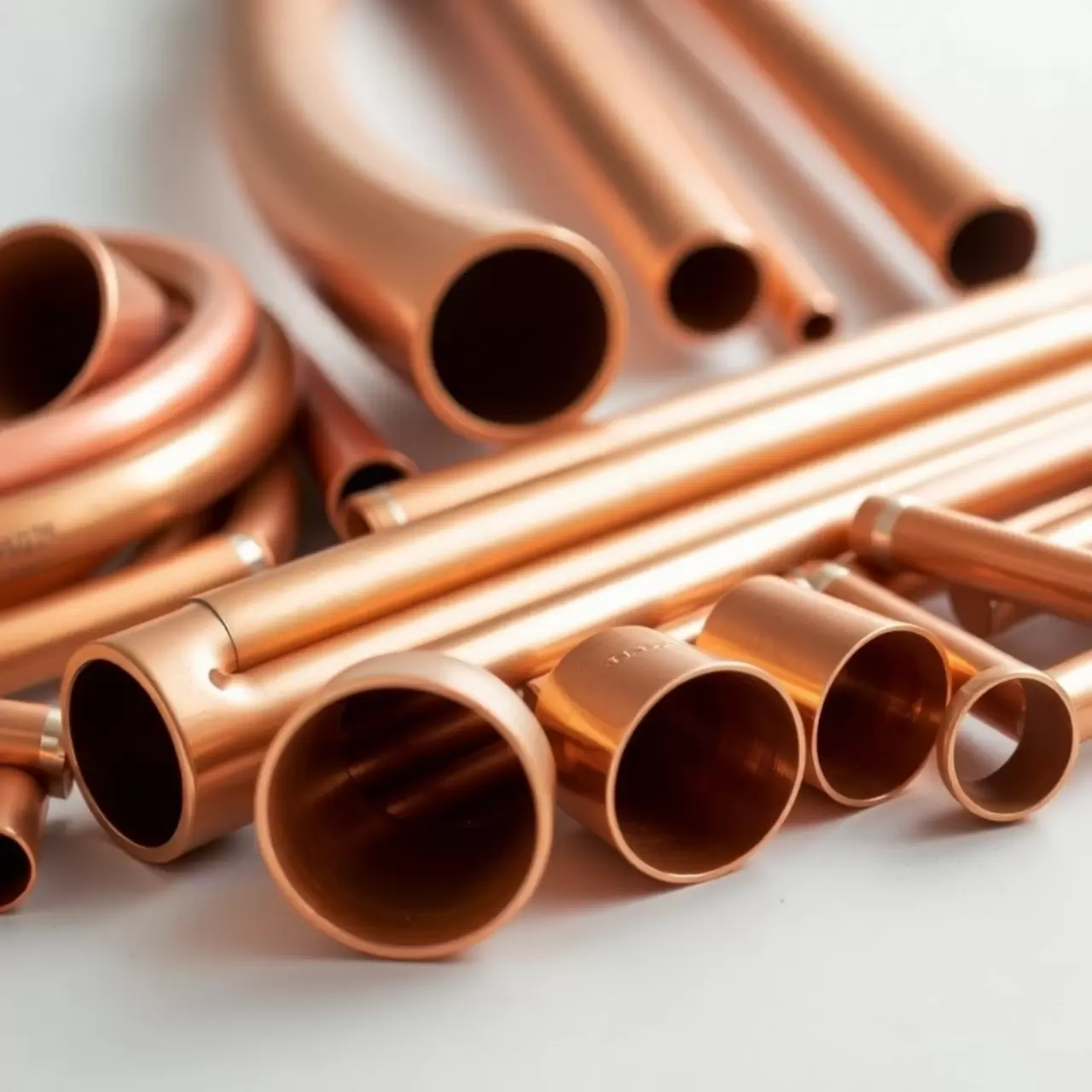

Jakie rury miedziane do centralnego ogrzewania sprawdzą się w Twoim domu

Miedź w instalacji grzewczej to materiał, który potrafi pracować spokojnie przez pięć dekad, a nierzadko i dłużej, bo warstwa tlenku miedzi Cu₂O tworzy na wewnętrznej ściance rury naturalną powłokę ochronną. Nie trzeba jej malować, czyścić, wymieniać. Wystarczy dobrać średnicę do konkretnej roli w obiegu, zdecydować między rurą twardą a miękką oraz wybrać metodę łączenia pasującą do planowanego budżetu i umiejętności wykonawcy. Reszta to konsekwencja tych trzech decyzji, choć łatwo ją zepsuć jednym błędem przy montażu.

• Rura miedziana twarda czy miękka - co lepiej grzeje
• Montaż rur miedzianych do ogrzewania krok po kroku

Średnice rur miedzianych i ich zastosowanie w instalacji

Średnica rury w instalacji centralnego ogrzewania to nie kwestia widzimisię, lecz fizyki przepływu. Zbyt wąski przekrój wymusi głośną pracę grzejników, szum w zaworach i nierównomierne grzanie poszczególnych obiegów. Zbyt szeroki przekrój oznacza zaś małą prędkość czynnika, gorszy transport ciepła do grzejnika i większe zużycie materiału, które podnosi koszt bez realnego zysku energetycznego.

Dobór średnicy zaczyna się od ustalenia przepływu chwilowego, czyli ilości wody, jaka musi przepłynąć przez dany odcinek w ciągu sekundy. Na każdy kilowat mocy grzewczej potrzeba około 0,03 do 0,04 litra wody na sekundę. Grzejnik o mocy 2 kW wymaga więc przepływu rzędu 0,06 l/s, a instalacja całego domu o zapotrzebowaniu 12 kW potrzebuje już łącznie około 0,4 l/s w najbardziej obciążonym obiegu. To pozwala szybko przypisać konkretną średnicę do konkretnej roli.

Na etapie projektu warto też uwzględnić fakt, że rury miedziane o średnicy zewnętrznej 15, 18, 22 i 28 mm stanowią pełen typoszereg objęty normą PN-EN 1057. Ta norma określa wymiary, tolerancje, gatunki materiału oraz dopuszczalne ciśnienie robocze. Trzymanie się typoszeregu upraszcza dobór kształtek, kolan i złączek, a dodatkowo daje gwarancję, że instalacja spełni wymagania odbioru budowlanego.

Szczególną uwagę trzeba poświęcić doborowi średnicy w układach mieszanych, na przykład z grzejnikami na piętrze i ogrzewaniem podłogowym na parterze. Ten sam kocioł obsługuje wtedy dwie różne temperatury zasilania i dwa różne natężenia przepływu. Rura fi 18 na całej długości nie wystarczy do magistrali, ale świetnie sprawdzi się przy podejściach do grzejników, podczas gdy fi 28 poprowadzi zasilanie do rozdzielacza podłogówki. Konsekwentne różnicowanie średnic obniża koszt i poprawia regulację hydrauliczną układu.

Uwaga instalatora: Nagła redukcja średnicy, np. z fi 22 na fi 15 tuż przed grzejnikiem, tworzy lokalny punkt oporu i przyspiesza przepływ właśnie tam, gdzie powinien on być spokojny. Jeśli trasa wymaga zwężenia, lepiej zrobić to na dłuższym odcinku z łagodnym przejściem przez kształtkę redukcyjną.

Jaką średnicę miedzianą do grzejnika

Standardowe podejście do grzejnika płytowego o mocy do 2 kW wykonuje się rurą fi 15 mm. Przy większych grzejnikach, na przykład członowych żeliwnych o mocy 3-4 kW, albo przy podejściach, które obsługują dwa grzejniki szeregowo, lepiej sprawdza się fi 18 mm. Masa wody w grzejniku żeliwnym bywa nawet pięciokrotnie większa niż w płytowym, co oznacza wyższy chwilowy pobór podczas napełniania i rozruchu instalacji.

Jaką średnicę na pion i poziom

Piony obsługujące od trzech do sześciu grzejników wykonuje się najczęściej rurą fi 22 mm. Poziomy w piwnicy lub pod stropem, zbierające wodę z kilku pionów przed wejściem do kotłowni, prowadzi się już średnicą fi 28 mm. Bezpośrednie odejście z rozdzielacza do kotła kondensacyjnego wykonuje się również w fi 28, co daje wystarczającą rezerwę na regulację i przyszłą rozbudowę.

Rura miedziana twarda czy miękka - co lepiej grzeje

Twardość rury miedzianej nie wpływa na ilość ciepła przekazywanego do grzejnika, decyduje natomiast o sposobie prowadzenia trasy i liczbie złączek w instalacji. Rura twarda, dostarczana w odcinkach prostych o długości 2,5; 3 lub 5 metrów, zachowuje nadany kształt bez dodatkowego wsparcia i świetnie sprawdza się tam, gdzie trasa biegnie wzdłuż ściany, pionowo przez stropy albo w kotłowni.

Rura miękka, nazywana też wyżarzaną, trafia do instalacji w zwojach zwykle po 25 lub 50 metrów. Pozwala wygiąć ją ręcznie lub z użyciem giętarki na promień równy pięciokrotności średnicy, bez konieczności wstawiania kolan. Każde kolano to potencjalne miejsce rozszczelnienia w przyszłości, więc ich redukcja realnie wydłuża żywotność instalacji. Właśnie dlatego rura miękka w ogrzewaniu podłogowym stała się standardem: minimalna liczba złączek ukrytych pod wylewką oznacza spokój na dekady.

Różnica cenowa między rurą twardą a miękką tej samej średnicy sięga zwykle 20-30% na metr. Początkowo ta dysproporcja wygląda na zbędny wydatek, ale wystarczy policzyć koszt złączek i kolan, żeby obraz się odwrócił. Jedno kolano mosiężne do zaciskania to wydatek rzędu 8-14 zł, a przy kilkunastu łukach na trasie rachunek zaczyna przesilać rurę miękką. Jej wyższa cena za metr często okazuje się tańsza w bilansie całej inwestycji.

Rura miękka wygrywa zdecydowanie w ogrzewaniu podłogowym, gdzie każde dodatkowe połączenie w wylewce stanowi potencjalne ryzyko zalania. W instalacji natynkowej, prowadzonej wzdłuż ściany w kotłowni, rura twarda jest praktyczniejsza, bo trzyma kształt bez uchwytów na każdym łuku. Łączenie obu typów w jednej instalacji to całkowicie normalna praktyka, o ile przestrzega się zasady: miękka tam, gdzie dużo łuków i mało miejsca; twarda tam, gdzie trasa jest prosta i widoczna.

Tip instalatora: Przy zakupie zwróć uwagę, czy rura miękka pochodzi z bieżącej produkcji. Zwoje przechowywane przez wiele miesięcy w niesprzyjających warunkach tracą elastyczność i przy zginaniu potrafią sfałdować ściankę wewnętrzną. Najlepiej wybierać zwoje w fabrycznym opakowaniu foliowym z datą produkcji nadrukowaną na etykiecie.

Montaż rur miedzianych do ogrzewania krok po kroku

Montaż instalacji z miedzi nie różni się zasadniczo od montażu stali czy tworzywa, wymaga jednak wyraźnego szacunku dla dwóch zjawisk: rozszerzalności cieplnej i korozji kontaktowej z innymi metalami. Pominięcie pierwszego prowadzi do wygiętych pionów i pękniętych uchwytów po pierwszym sezonie grzewczym. Zlekceważenie drugiego kończy się perforacją stali w ciągu kilku lat i rdzawą wodą w instalacji.

Połączenia i ich konsekwencje

Metoda łączenia wpływa na trwałość, czas montażu oraz późniejszą możliwość serwisowania instalacji. Lutowanie miękkie, wykonywane stopem cynowo-miedziowym przy temperaturze poniżej 450°C, sprawdza się do średnic fi 15-22, wymaga jednak wprawy i czystych powierzchni. Lutowanie twarde, realizowane palnikiem acetylenowym przy użyciu stopu srebrnego, łączy elementy na poziomie wytrzymałości materiału rodzimego i stosuje się je przy fi 28 oraz w instalacjach gazowych.

Połączenia zaciskane (press) zrewolucjonizowały montaż miedzi w ostatnich dwóch dekadach. Specjalna złączka z uszczelką elastomerową osadzana jest na końcówce rury i trwale odkształcana szczękami praski. Poprawnie wykonane złącze zaciskane jest równie szczelne jak lutowane, a brak otwartego ognia eliminuje ryzyko pożarowe na drewnianych stropach i w pobliżu izolacji. Systemy press bywają droższe w materiałach, ale pozwalają zaoszczędzić czas i ograniczyć zatrudnienie wyspecjalizowanego lutowacza.

Złączki zaciskowe nakrętne (tzw. amerykańskie lub eurokonus) sprawdzają się przy punktowych naprawach, podłączeniach do grzejników aluminiowych albo tam, gdzie instalacja musi być rozłączalna. Stoją za to ceną jednostkową wyższą niż złączki do lutowania, więc w dużych systemach ich zastosowanie bywa ekonomicznie nieopłacalne.

Uwaga instalatora: Bezpośrednie połączenie miedzi ze stalą bez elementu pośredniego to jeden z najczęstszych błędów w praktyce. Dwa różne metale w obecności wody tworzą ogniwo galwaniczne, w którym stal pełni rolę anody i koroduje znacznie szybciej niż w izolacji. Konsekwencją bywają perforacje rur stalowych w ciągu trzech do pięciu lat. Rozwiązaniem jest zastosowanie złączki z brązu, adaptera dielektrycznego albo krótkiego odcinka tworzywa między metalami.

Dylatacja, czyli wydłużenia cieplne

Miedź rozszerza się pod wpływem temperatury w tempie 1,7 mm na metr rury przy różnicy temperatury 50°C. Rura o długości 8 metrów na trasie z kotłowni do grzejnika na piętrze wydłuży się zimą o ponad 13 milimetrów względem stanu letniego. Bez kompensatora ta różnica objawia się wyboczeniem pionu, naprężeniami w kolanach i charakterystycznym trzaskiem w nocy przy stygnięciu.

Kompensację zapewniają naturalne łuki trasy, kompensatory U-kształtne lub ramię kompensacyjne o długości obliczonej ze wzoru na wydłużenie. W praktyce wystarczy zostawić kilka centymetrów luzu przy przejściach przez ściany i unikać sztywnego mocowania rury przy kształtkach, by wydłużenia rozłożyły się łagodnie na całej trasie.

Mocowanie i podparcie

Uchwyty do rur miedzianych powinny mieć wkładkę elastomerową lub tworzywową, która tłumi rezonans i chroni powierzchnię przed zarysowaniem. Rozstaw uchwytów na pionach wynosi 1,0-1,5 m, na odcinkach poziomych 0,5-0,8 m. Zbyt rzadkie podparcia prowadzą do uginania się rury między punktami mocowania i tworzenia się poduszek powietrznych w najwyższych miejscach.

Rury prowadzone w bruzdach ściennych warto owinąć peszelą lub otulić miękką pianką, by uniknąć kontaktu z zaprawą. Miedź w świeżej zaprawie cementowej koroduje intensywniej niż w suchym powietrzu. To samo dotyczy przejść przez stropy, gdzie rura powinna być dodatkowo zabezpieczona tuleją ochronną w obrębie betonu.

Próba ciśnieniowa i odbiór

Każdą instalację centralnego ogrzewania należy poddać próbie ciśnieniowej przed zakryciem bruzd i wylaną wylewką. Ciśnienie próby wynosi 1,5-krotność ciśnienia roboczego, ale nie mniej niż 3 bary w typowej instalacji domowej. Próbę prowadzi się przez co najmniej 30 minut, obserwując manometr i szukając spadku ciśnienia przekraczającego 0,2 bar.

Pomyślna próba ciśnieniowa to warunek dopuszczenia instalacji do użytkowania i podstawa do odbioru przez inspektora nadzoru inwestorskiego albo kierownika budowy. Dokumentacja powinna zawierać protokół próby z datą, podpisem wykonawcy i odczytami manometru. Brak tego dokumentu potrafi wstrzymać procedurę odbioru domu do użytkowania.

Kiedy nie stosować rury miedzianej

Istnieją sytuacje, w których sięgnięcie po miedź nie ma sensu lub wręcz szkodzi. Pierwsza to woda o pH poniżej 7,0, agresywna kwasowo, która potrafi wypłukać warstwę ochronną Cu₂O i przyspieszyć korozję wżerową. Druga to instalacja z aluminium grzejnikowego bez adapterów dielektrycznych, ponieważ w parze miedź-aluminium napięcie galwaniczne jest tak wysokie, że przy braku separatora aluminium pokryje się białym nalotem wodorotlenku w ciągu kilku miesięcy. Trzecia to instalacja o wyjątkowo wysokim ciśnieniu roboczym powyżej 16 bar, gdzie standardowe typoszeregi miedziane nie są projektowane, a koszt rur ze stali nierdzewnej wysokociśnieniowej okazuje się relatywnie niższy.

Kalkulator doboru średnicy

Konserwacja i żywotność instalacji

Rura miedziana nie wymaga żadnej okresowej konserwacji wewnętrznej ani płukania chemicznego. Na jej wewnętrznej powierzchni tworzy się trwała warstwa tlenku miedzi Cu₂O, twarda i dobrze przylegająca, która chroni stop przed dalszą degradacją. Właśnie dlatego instalacje z lat 70. XX wieku w wielu polskich blokach pracują do dziś bez interwencji, gdy obok nich instalacje ze stali ocynkowanej dawno zostały wymienione.

Skrócić żywotność może kilka czynników: twarda woda z rdzawymi osadami, lokalne prędkości przepływu powyżej 2,5 m/s prowadzące do kawitacji i erozji, oraz wspomniana już korozja kontaktowa przy braku separatora dielektrycznego. Zwykła instalacja domowa, zasilana wodą wodociągową o pH 7,0-8,0 i zaprojektowana zgodnie z PN-EN 1057, spokojnie dożywa pięćdziesięciu lat, a nierzadko i stu.

Checklist przed zakupem rur miedzianych

• Dobrać średnicę do przepływu obliczonego na podstawie mocy obiegu i ΔT
• Wybrać twardość: twarda do natynkowej, miękka do podłogówki i krętych tras
• Określić metodę łączenia: lutowanie, press albo złączki zaciskowe
• Sprawdzić obecność znaku PN-EN 1057 oraz dopuszczenia do wody pitnej i gazu
• Doliczyć kształtki, kolana, trójniki i złączki w ilości 10-15% powyżej projektu
• Uwzględnić uchwyty z wkładką elastomerową co 0,5-1,5 m zależnie od położenia
• Zamówić rurę z zapasem 10% na odpady i przycinanie

Przy rozsądnie zaprojektowanej instalacji ciepło dociera tam, gdzie powinno, a rachunki za ogrzewanie odzwierciedlają realne zużycie, nie starty w skorodowanych rurach. Wybór średnicy, twardości i techniki łączenia to w sumie trzy decyzje, których nie warto podejmować w biegu, bo konsekwencje widać będzie przez kolejne pół wieku.
