Jaki rozdzielacz do pompy ciepła wybrać, żeby nie tracić ciepła?
Jaki rozdzielacz do pompy ciepła sprawdzi się w podłogówce, gdy jedno pomieszczenie grzeje się za mocno, a drugie ledwo ciepłe? Problem leży nie w samej pompie, lecz w nierównomiernym rozdziale wody między pętlami. Rozdzielacz z dynamicznym równoważeniem sam koryguje przepływ, więc każda pętla dostaje tyle medium, ile potrzebuje do zaprojektowanej temperatury. W domu 150 m² taka zmiana potrafi odjąć 8-12% z rocznego zużycia energii, a w bloku wielorodzinnym nawet 25%, bo tam układy bywają jeszcze bardziej rozregulowane.
- Dynamiczne równoważenie w rozdzielaczu podłogowym
- Parametry techniczne rozdzielacza do pompy ciepła
- Ile energii zaoszczędzisz z dobrym rozdzielaczem?
- Montaż rozdzielacza do pompy ciepła - najczęstsze błędy
Dynamiczne równoważenie w rozdzielaczu podłogowym
Rozdzielacz ogrzewania podłogowego to nic innego jak belka zasilająca i powrotna, do której dochodzą poszczególne pętle. W wersji statycznej każda pętla ma własny zawór ustawiony ręcznie, według obliczeń projektanta. Teoria brzmi prosto, ale wystarczy jeden błąd w obliczeniach, niedokładność wykonawcy albo zmiana oporów w trakcie eksploatacji, by cały układ zaczął pływać.
W rozdzielaczu z dynamicznym równoważeniem wbudowane są regulatory przepływu, które utrzymują zadaną wartość litrów na minutę niezależnie od wahań ciśnienia. Mechanizm opiera się na sprężynie i membranie: gdy różnica ciśnień rośnie, regulator dławi przepływ, gdy maleje, otwiera się szerzej. Efekt jest taki, że każda pętla otrzymuje tyle wody, ile ustawiono przy montażu, nawet jeśli pompa ciepła właśnie zmieniła wydajność albo zawór termostatyczny w salonie się zamknął.

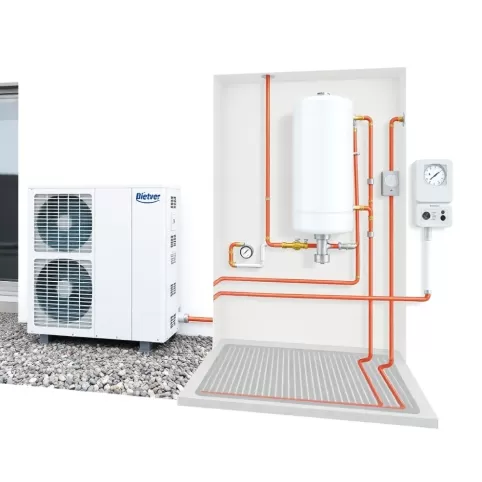

Dlaczego pompa ciepła potrzebuje stabilnego przepływu
Pompa ciepła źle znosi wahania wydatku wody. Sprężarka inwerterowa dostosowuje moc do temperatury zasilania, ale gwałtowny spadek przepływu potrafi wywołać błąd wysokiego ciśnienia i chwilowe wyłączenie urządzenia. Stabilny, równomierny rozdział wody daje pompie stałe warunki pracy, a to przekłada się na wyższy współczynnik SCOP w skali roku.
Praktyka potwierdza to, co pokazują badania: przy dobrze zrównoważonej podłogówce pompa pracuje w niższym zakresie mocy, rzadziej się cykluje i zużywa mniej energii na każdy kilowat ciepła dostarczonego do domu. W dobrze zaprojektowanej instalacji różnica temperatury między zasilaniem a powrotem powinna wynosić około 5-7 K, a każda pętla niezależnie od długości utrzymuje tę samą wartość.
Stabilna temperatura i komfort akustyczny
Równomierny rozdział przepływu oznacza brak efektu przegrzania w krótkich pętlach i niedogrzania w długich. Mieszkańcy przestają zgłaszać skargi, że w sypialni jest 24°C, a w łaziance 19°C. Drugą, mniej oczywistą korzyścią jest cisza: regulatory dynamiczne tłumią uderzenia hydrauliczne, które przy klasycznych zaworach potrafią generować słyszalne stukanie w rurach.
Parametry techniczne rozdzielacza do pompy ciepła
Przy wyborze rozdzielacza do pompy ciepła liczy się kilka twardych parametrów, nie marketingowe hasła. Najważniejszy to nominalne natężenie przepływu na jedną pętlę, zwykle od 1 do 5 l/min, oraz zakres regulacji, który powinien pokryć typowe zapotrzebowanie pętli podłogowej o długości 60-120 m.
Porównanie rozwiązań
| Parametr | Rozdzielacz statyczny | Rozdzielacz dynamiczny | Belka z zaworami regulacyjnymi |
|---|---|---|---|
| Natężenie przepływu (l/min) | 0,5-3 (stałe po nastawie) | 1-5 (automatycznie stabilizowane) | 1-6 (sterowanie ręczne lub siłownik) |
| Zakres Δp (kPa) | 10-30 | 15-60 | 10-40 |
| Dokładność równoważenia | ±15% | ±5% | ±10% |
| Czas montażu (8 pętli) | 2,5 h | 1,8 h | 3 h |
| Koszt materiału (8 pętli, netto) | 900-1400 zł | 2400-3600 zł | 1600-2500 zł |
| Koszt eksploatacji rocznej | wyższy o 8-12% | referencyjny | wyższy o 4-7% |
Norma PN-EN 1264 dotycząca ogrzewania podłogowego wymaga, by różnica temperatury między zasilaniem a powrotem w pojedynczej pętli nie przekraczała 10 K, a w całym układzie 7 K dla instalacji niskotemperaturowych. Rozdzielacz dynamiczny spełnia ten warunek z marginesem, nawet gdy pompa ciepła pracuje na minimalnej mocy.
Przyłącza, materiały, zakres pracy
Korpusy wykonywane są najczęściej ze stali nierdzewnej, mosiądzu albo tworzywa wzmocnionego włóknem szklanym. Przy pompie ciepła, gdzie temperatura zasilania rzadko przekracza 45°C, nie ma potrzeby stosowania stali czarnej, ale elementy mające kontakt z wodą powinny być odporne na tlen dyfundujący z rur PE-Xc. Przyłącza to standardowo G 3/4" eurokonus dla rur 16×2 i 20×2, czyli dokładnie to, czego używa się w typowej podłogówce.
Zakres pracy ciśnieniowej do 6 bar i temperaturowej do 70°C w zupełności wystarcza, bo pompa ciepła pracuje przy ciśnieniu 1,5-2,5 bar i temperaturze zasilania 30-45°C. Ważniejsze od deklarowanego maksimum jest to, jak rozdzielacz zachowuje się przy minimalnym przepływie 0,5 l/min na pętlę, bo w domach pasywnych projektanci celowo schodzą z wydatkiem wody bardzo nisko.
Ile energii zaoszczędzisz z dobrym rozdzielaczem?
Badania prowadzone na Politechnice w Turynie wykazały, że instalacja podłogówki z dynamicznym równoważeniem w domu jednorodzinnym zmniejsza zużycie energii średnio o 9,5%, a w budynku wielorodzinnym o 22%. Różnica wynika z tego, że w bloku każde mieszkanie ma krótsze pętle, więc błędy regulacji mnożą się szybciej.
Kalkulacja dla domu 150 m²
Przy zapotrzebowaniu na ciepło 60 kWh/m² rocznie i cenie energii 0,65 zł/kWh roczny koszt ogrzewania wynosi około 5850 zł. 9,5% oszczędności daje 556 zł rocznie. Po odjęciu różnicy w cenie rozdzielacza (ok. 1800 zł więcej niż wersja statyczna) inwestycja zwraca się w 3,2 roku, a w kolejnych latach przynosi już czysty zysk.
Kalkulacja dla bloku wielorodzinnego
Budynek z 40 mieszkaniami i wspólną instalacją podłogową zużywa rocznie około 220 MWh ciepła. 22% oszczędności przy obecnych stawkach ciepła sieciowego (około 95 zł/GJ) przekłada się na kwotę 38 000-48 000 zł rocznie. Koszt wymiany rozdzielaczy na pięciu pionach to wydatek rzędu 25 000 zł, więc inwestycja zwraca się w ciągu 7-8 miesięcy.
Kiedy oszczędność będzie najwyższa
Największy efekt pojawia się w budynkach po termomodernizacji, gdzie obciążenie cieplne spadło, a instalacja nadal pracuje na starych nastawach. W takim scenariuszu rozdzielacz dynamiczny pozwala obniżyć temperaturę zasilania nawet o 4 K bez utraty komfortu.
Kiedy oszczędność będzie niższa
W małych domach do 80 m² z prostą instalacją (4-6 pętli tej samej długości) różnica między rozdzielaczem statycznym a dynamicznym wynosi zwykle 3-5%, bo układ i tak nie jest mocno rozregulowany.
Montaż rozdzielacza do pompy ciepła - najczęstsze błędy
Nawet najlepszy rozdzielacz nie zadziała prawidłowo, jeśli zostanie źle zamontowany. Lista grzechów głównych wykonawców zaczyna się od pomijania płukania instalacji, a kończy na braku izolacji termicznej belki. Poniżej pięć najczęstszych błędów, które widuję na polskich budowach.
- Brak płukania przed rozruchem. Resztki zgrubnego montażu (opiłki, resztki PE-X, smar) osiadają w regulatorach dynamicznych i po kilku tygodniach zaczynają ograniczać przepływ. Efekt: pętla przestaje grzać, a regulator nie reaguje.
- Nieprawidłowe ustawienie przepływu. Wartość na regulatorze powinna wynikać z obliczeń projektanta, nie z „oka" instalatora. Błąd o 0,3 l/min na pętlę potrafi obniżyć moc grzewczą tej pętli o 15%.
- Montaż w strefie bez izolacji. Belka rozdzielacza w niezaizolowanej szafce traci 30-60 W ciepła nieustannie, a w skali roku to kilkadziesiąt kilowatogodzin zmarnowanej energii.
- Brak odpowietrznika na zasilaniu. Powietrze w układzie podłogowym to cichy zabójca wydajności. Dynamiczny regulator reaguje na zmiany gęstości medium, więc pęcherzyki powietrza wywołują szum i wahania temperatury.
- Mieszanie starych i nowych materiałów. Łączenie belki mosiężnej z rurami PE-Xc bez wkładki antydyfuzyjnej powoduje napowietrzanie układu i szybszą degradację regulatorów.
Jak prawidłowo przygotować instalację
Przed pierwszym napełnieniem instalację trzeba przepłukać wodą z dodatkiem środka czyszczącego, potem spłukać czystą wodą i napełnić wodą demineralizowaną lub mieszaniną z inhibitorem korozji. Ciśnienie próby wynosi 6 bar przez 60 minut, z kontrolą spadku ciśnienia co 15 minut. Dopiero po pozytywnej próbie można ustawiać przepływy na regulatorach.
Szafka rozdzielacza powinna mieć przynajmniej 12 cm izolacji termicznej na ściankach i drzwiczkach. To koszt około 80-120 zł, ale w skali 25 lat eksploatacji daje kilka tysięcy złotych oszczędności. Sama belka powinna wisieć min. 30 cm nad posadzką, by zmieścić odpowietrznik i zawory odcinające bez kolanowania rur.
Dla kogo, kiedy wybrać rozdzielacz dynamiczny
Rozdzielacz z dynamicznym równoważeniem ma sens w trzech scenariuszach. Pierwszy to nowa inwestycja z pompą ciepła, gdzie od początku projektuje się układ niskotemperaturowy i zależy na jak najwyższym SCOP. Drugi to modernizacja budynku po termomodernizacji, gdy stare nastawy zaworów przestały odpowiadać nowym potrzebom cieplnym pomieszczeń. Trzeci to budynek pasywny albo energooszczędny, gdzie każdy kilowat ma znaczenie i margines błędu jest minimalny.
Nie ma sensu montować dynamicznego rozdzielacza w starej instalacji z grzejnikami, gdzie temperatura zasilania przekracza 60°C. Regulatory dynamiczne projektowane są do pracy w zakresie 25-50°C i przy wyższych temperaturach zaczynają tracić precyzję. W takiej sytuacji lepszym wyborem będzie klasyczny rozdzielacz statyczny albo zawór regulacyjny na każdej pętli, ustawiony ręcznie przez doświadczonego hydraulika.
Przed zakupem rozdzielacza warto sprawdzić: liczbę pętli (z zapasem 1-2 na wypadek przebudowy), kompatybilność przyłączy eurokonus z wybraną rurą, dostępność serwisu i gwarancji producenta (minimum 5 lat), możliwość montażu siłowników termoelektrycznych, jakość materiału korpusu, deklarowany zakres przepływu i Δp, kompletność zestawu (zawory odcinające, odpowietrzniki, manometry), cenę samych regulatorów w razie wymiany po gwarancji, dostępność dokumentacji technicznej w języku polskim, zgodność z normą PN-EN 1264.
Najważniejszym kryterium wyboru pozostaje zakres regulacji i dokładność utrzymania przepływu, nie nazwa producenta ani wygląd szafki. Warto przed zakupem poprosić sprzedawcę o kartę techniczną regulatora i sprawdzić, jak zachowuje się przy minimalnym przepływie 0,5 l/min - tam właśnie rozjeżdżają się produkty budżetowe od klasy premium.
Kiedy NIE stosować rozdzielacza dynamicznego
W układach wysokotemperaturowych (powyżej 55°C) regulatory dynamiczne nie utrzymują zadeklarowanej dokładności, bo membrana traci stabilność. W małych instalacjach do 80 m² z 4-6 pętlami tej samej długości koszt dynamicznego rozdzielacza nie amortyzuje się - oszczędność 3-5% nie pokryje różnicy w cenie. Wreszcie w instalacjach z tanią pompą ciepła bez sprężarki inwerterowej stabilność przepływu ma mniejsze znaczenie, bo pompa i tak pracuje w trybie on/off.
Źródła danych i norm: PN-EN 1264 (Ogrzewanie podłogowe - wymagania techniczne), badania Wydziału Inżynierii Energetycznej Politechniki w Turynie (publikacja z 2018 r., dostępna w repozytorium IRIS), dane KAPE dotyczące kosztów eksploatacji budynków pasywnych w Polsce, cenniki materiałów instalacyjnych z platformy branżowej instalacje.pl.
