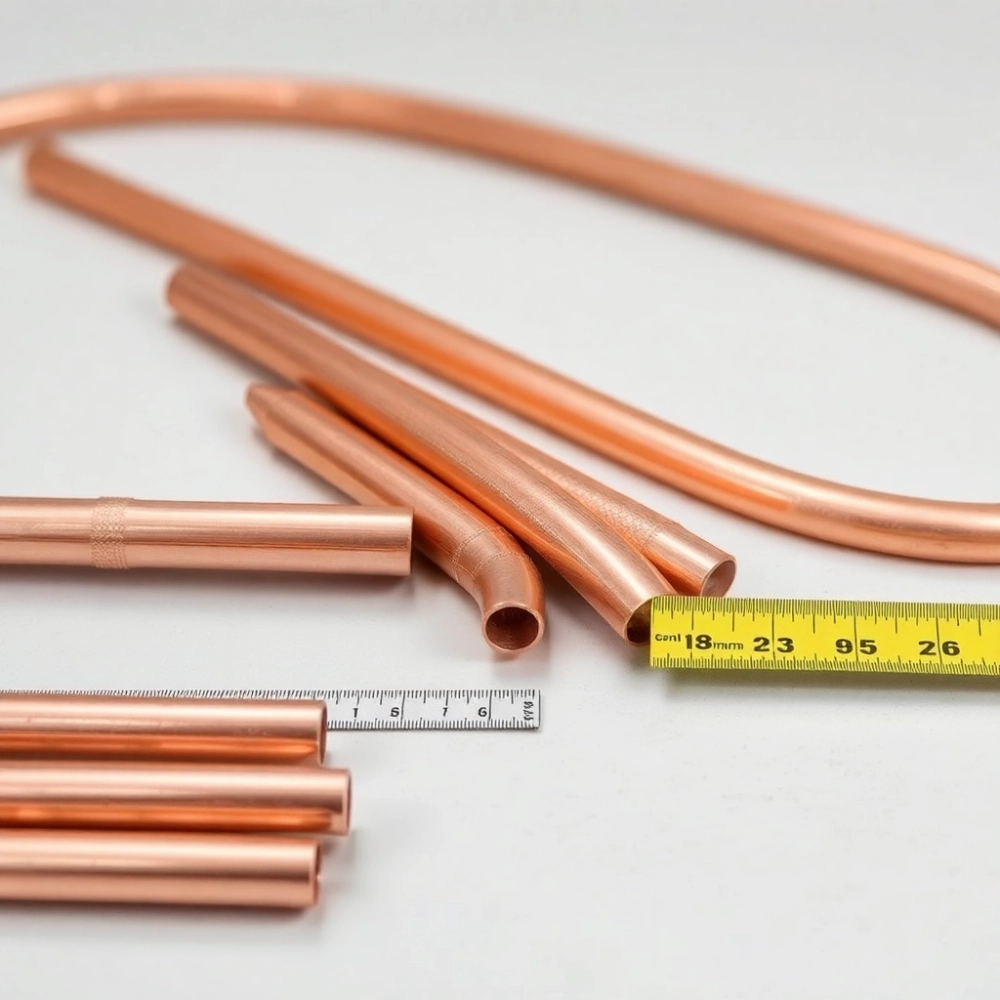

Jaka średnica rur miedzianych do centralnego ogrzewania sprawdzi się najlepiej
Grzejnik w salonie ledwo ciepły, sypialnia grzeje za mocno, a w łazienniku woda szumi w rurach jak w czajniku. To klasyczne objawy źle dobranej średnicy przyłącza. Średnica rur miedzianych do centralnego ogrzewania rzadko jest kwestią widzimisię, hydraulika nie wybacza kompromisów, a każdy milimetr przekroju zmienia bilans całej instalacji.

- Dobór średnicy rury przyłącza grzejnika krok po kroku
- Porównanie średnicy nominalnej i wewnętrznej rur Cu, PEX oraz PP
- Objawy zbyt małej średnicy rur w centralnym ogrzewaniu
- Regulacja hydrauliczna i zasady stopniowania średnic
- Wymiana starej instalacji, praktyczne scenariusze
- Kalkulator doboru średnicy rury miedzianej
Dobór średnicy rury przyłącza grzejnika krok po kroku
Zacznij od mocy grzejnika, nie od średnicy rury. To moc, wyrażona w watach, determinuje strumień czynnika grzewczego, który musi przepłynąć przez rurę w jednostce czasu. Bez tej danej dobór średnicy staje się zgadywanką.
Wzór na wymagany przepływ jest prosty i warty zapamiętania: Q = 0,86 × P / ΔT, gdzie P to moc grzejnika w watach, ΔT to różnica temperatur zasilania i powrotu, a wynik Q wyraża przepływ w kilogramach na godzinę. Dla typowego grzejnika 1500 W przy ΔT = 20 K wychodzi 64,5 kg/h, czyli około 65 litrów wody na godzinę. Ta liczba od razu zawęża pole wyboru.
Druga zasada, sprawdzona w tysiącach instalacji: grzejniki o mocy do 2700 W spokojnie pracują na rurze ½ cala (DN 15), większe potrzebują już ¾ cala (DN 22). Próg 2700 W wynika z fizyki, przy prędkości czynnika powyżej 1 m/s w rurze 15 mm pojawiają się szumy i lokalne przyspieszenia przepływu, które słyszalnie dają o sobie znać.
Pięcioetapowy algorytm doboru średnicy wygląda następująco: ustal moc każdego grzejnika, oblicz wymagany przepływ wzorem Q = 0,86 × P / ΔT, sprawdź przepustowość rury przy prędkości 0,6-1,0 m/s, zachowaj zasadę stopniowania (DN 22 na zasilaniu rozdzielacza, DN 18 do końca gałęzi, DN 15 do ostatnich, najmniejszych grzejników), uwzględnij długość obiegu i opory miejscowe, każdy kolano 90° to strata odpowiadająca około 0,5 metra rury prostej.
Stopniowanie średnic to nie kaprys instalatora, lecz sposób na utrzymanie równomiernego ciśnienia w całej instalacji. Rura zbyt duża przy małym grzejniku daje niską prędkość przepływu, a to oznacza gorsze przekazywanie ciepła i ryzyko osadzania się kamienia. Rura zbyt mała przy dużym grzejniku generuje hałas i spadki ciśnienia, które pompa musi nadrabiać zwiększonymi obrotami.
Tabela: Moc grzejnika a zalecana średnica rury miedzianej
| Moc grzejnika [W] | Przepływ Q [kg/h] | Średnica nominalna | Średnica wewnętrzna Cu [mm] |
|---|---|---|---|
| do 1200 | do 55 | ½" (DN 15) | 14 |
| 1200-2000 | 55-90 | ½" (DN 15) | 14 |
| 2000-2700 | 90-120 | ½" lub ¾" | 14 lub 20 |
| 2700-4000 | 120-180 | ¾" (DN 22) | 20 |
| 4000-6000 | 180-270 | ¾" lub 1" | 20 lub 25 |
Prędkość czynnika 0,6-1,0 m/s to zakres optymalny. Poniżej 0,5 m/s instalacja pracuje niestabilnie, powyżej 1,2 m/s zaczyna szumieć. Pompa nie zastąpi większej rury, przyspieszenie obrotów kompensuje opór, ale nie zmienia średnicy wewnętrznej, przez którą musi przecisnąć się woda.
Porównanie średnicy nominalnej i wewnętrznej rur Cu, PEX oraz PP
Ta sama średnica nominalna w katalogu producenta oznacza zupełnie co innego w przekroju fizycznym. Rura miedziana ½" ma średnicę wewnętrzną około 14-15 mm, rura PEX ½" zaledwie 12 mm, a rura PP (polipropylen) o nominale 20 mm daje światło rzędu 13-14 mm. Te różnice wynikają z grubości ścianek, miedź jest cienkościenna, tworzywa sztuczne mają ścianki grubsze dla zachowania wytrzymałości.
Konsekwencja jest praktyczna: wymieniając stal na miedź, zyskujesz realnie większy przekrój wewnętrzny przy tej samej średnicy nominalnej. To jeden z powodów, dla których stare instalacje stalowe po modernizacji na miedziane zaczynają działać lepiej, więcej wody przepływa tą samą rurą.
Tabela porównawcza średnic nominalnych i wewnętrznych dla najpopularniejszych materiałów wygląda następująco:
| Średnica nominalna | Miedź Cu [mm] | PEX/PE-RT [mm] | PEX-AL-PEX [mm] | PP (polipropylen) [mm] | Stal [mm] |
|---|---|---|---|---|---|
| ½" / DN 15 | 14-15 | 12 | 10 | 13-14 | 15-16 |
| ¾" / DN 22 | 20-22 | 16 | 14 | 18-20 | 21-22 |
| 1" / DN 25 | 25-26 | 20 | 18 | 22-25 | 25-27 |
Przy wyborze materiału warto pamiętać o normie PN-EN 1264, która regulując ogrzewanie podłogowe, pośrednio definiuje dopuszczalne prędkości przepływu. Dla instalacji grzejnikowej obowiązuje PN-92/B-01706, gdzie dla miedzi podane są konkretne wytyczne dotyczące łączenia i podparcia. Miedź wymaga też izolacji dyfuzyjnej przy styku ze stalą, inaczej dochodzi do korozji kontaktowej.
Kiedy miedź jest lepsza? Przy instalacjach o wysokiej temperaturze zasilania (70-80°C), w domach z klasycznym kotłem gazowym lub węglowym, gdzie temperatury są stałe. Kiedy PEX wygrywa? Przy ogrzewaniu podłogowym, pompach ciepła z niskim ΔT i tam, gdzie liczy się elastyczność montażu. Polipropylen sprawdza się w instalacjach niskociśnieniowych i tam, gdzie budżet jest ograniczony, choć jego współczynnik rozszerzalności cieplnej jest trzykrotnie wyższy niż miedzi.
Średnica rur do pompy ciepła i instalacji z niskim ΔT
Pompa ciepła zmienia reguły gry. Temperatura zasilania 35-45°C zamiast tradycyjnych 70-80°C oznacza ΔT rzędu 5-10 K zamiast typowych 20 K. Przy tej samej mocy grzejnika przepływ czynnika musi być dwu-, trzykrotnie wyższy, żeby dostarczyć tyle samo ciepła.
Wzór Q = 0,86 × P / ΔT daje konkretne liczby. Grzejnik 1500 W przy ΔT = 20 K potrzebuje 65 kg/h wody. Ten sam grzejnik przy ΔT = 7 K wymaga już 184 kg/h. To radykalna zmiana, która przekłada się na konieczność stosowania większych średnic, standardowe ½" przy ΔT = 7 K i mocy 2000 W to przepływ 245 kg/h, czyli około 4 litrów na minutę przez rurę o świetle 14 mm. Matematyka jest bezlitosna.
W instalacjach z pompą ciepła rury zasilające powinny mieć średnicę minimum ¾" (DN 22), a gałęzie o dużej mocy, nawet 1" (DN 25). Dotyczy to zarówno obiegów grzejnikowych, jak i podłogowych, choć tam standardem są rury PEX 16 lub 20 mm.
| Moc grzeznika [W] | ΔT = 20 K | ΔT = 10 K | ΔT = 5 K |
|---|---|---|---|
| 1000 | 43 kg/h | 86 kg/h | 172 kg/h |
| 2000 | 86 kg/h | 172 kg/h | 344 kg/h |
| 3000 | 129 kg/h | 258 kg/h | 516 kg/h |
Nie zapominaj o izolacji rur. Przy niskim ΔT każdy stopień strat na trasie to procent mocy, która nie dociera do grzejnika. Norma PN-EN 1264 dla ogrzewania podłogowego wymaga izolacji o grubości minimum 30 mm przy montażu nad ogrzewanym pomieszczeniem i 50 mm nad pomieszczeniem nieogrzewanym.
Objawy zbyt małej średnicy rur w centralnym ogrzewaniu
Instalacja sama powie, kiedy średnica jest za mała. Wystarczy wiedzieć, czego słuchać i na co patrzeć.
Szum w rurach to pierwszy i najłatwiejszy do wychwycenia sygnał. Powstaje przy prędkości wody powyżej 1,2 m/s, krewetki kawitacji, turbulencje i wibracje ścianek rury dają efekt przypominający gotujący się czajnik. Szczególnie dokuczliwy nocą, gdy dom milknie.
Niedogrzanie grzejników końcowych to kolejny objaw. Woda szuka najkrótszej drogi, więc ostatnie grzejniki w obiegu dostają jej mniej. Jeśli grzejnik w łazienniku na końcu gałęzi jest wyraźnie chłodniejszy niż ten przy kotle, przyczyną jest najczęściej zbyt mała średnica albo brak regulacji hydraulicznej.
Nierównomierny rozkład temperatur między piętrami budynku to klasyczny skutek źle dobranych średnic. Parter grzeje, piętro zimne. Problem nasila się przy pompie ciepła, gdzie różnice ciśnienia są mniejsze niż w instalacji z kotłem wysokotemperaturowym.
Pompa ciepła pracuje ze stałą wydajnością, przyspieszenie obrotów pompy obiegowej nie rozwiąże problemu zbyt małej średnicy. Konieczna jest fizyczna zmiana przekroju rury lub instalacja zaworów równoważących.
Stała praca pompy na maksymalnych obrotach to objaw kompensacji, pompa walczy z oporami, które powinna pokonywać większa rura. Sprawdź manometr: jeśli różnica ciśnienia między zasilaniem a powrotem wynosi więcej niż 0,3-0,5 bar, instalacja wymaga interwencji.
Tabela: Przepływ l/h przy prędkości 1 m/s
| Średnica | Średnica wewnętrzna Cu [mm] | Przepływ przy 1 m/s [l/h] |
|---|---|---|
| ½" (DN 15) | 14 | 553 |
| ¾" (DN 22) | 20 | 1128 |
| 1" (DN 25) | 25 | 1763 |
| 1¼" (DN 32) | 32 | 2890 |
Regulacja hydrauliczna i zasady stopniowania średnic
Stopniowanie średnic (DN 22-18-15) to standard w nowoczesnych instalacjach grzejnikowych. Zasilająca rura główna ma największą średnicę, odgałęzienia do poszczególnych grzejników stopniowo maleją, ostatnie grzejniki w obiegu dostają najmniejszą średnicę. Dlaczego? Bo przepływ w poszczególnych odcinkach maleje w miarę oddalania się od źródła ciepła.
Regulacja hydrauliczna opiera się na trzech filarach: zawory odcinające (umożliwiają odcięcie pojedynczego grzejnika), nastawy wstępne (pozwalają ograniczyć przepływ w grzejnikach bliższych kotle), rotametry (wizualnie pokazują aktualny przepływ). Bez tych elementów nawet idealnie dobrana średnica nie zapewni równomiernego rozkładu ciepła.
Zawór równoważący na gałęzi bliższej kotle ustawia się na mniejszy przepływ, na gałęzi dalszej, na większy. W ten sposób każdy grzejnik otrzymuje proporcjonalną ilość wody, niezależnie od pozycji w obiegu. To nie magia, to fizyka, większa oporność hydrauliczna na krótszej gałęzi kompensowana jest przez dławienie zaworu.
Checklista dla projektanta i wykonawcy
- Mam moc każdego grzejnika w watach
- Znam materiał rur i ich średnicę wewnętrzną (nie nominalną!)
- Obliczyłem przepływ wzorem Q = 0,86 × P / ΔT
- Sprawdziłem, czy średnica zapewnia prędkość 0,6-1,0 m/s
- Zachowałem zasadę ¾" dla grzejników powyżej 2700 W
- Zaplanowałem stopniowanie średnic DN 22-18-15
- Uwzględniłem długość obiegu i opory miejscowe
- Uwzględniłem ΔT charakterystyczny dla źródła ciepła (kocioł vs pompa ciepła)
- Zaplanowałem zawory regulacyjne i rotametry
- Sprawdziłem izolację rur zgodnie z PN-EN 1264
Wymiana starej instalacji, praktyczne scenariusze
Modernizacja starej instalacji stalowej na miedzianą lub PEX to częsty scenariusz w domach z lat 80. i 90. Średnice nominalne można zachować, ale trzeba pamiętać, że nowa rura będzie miała inny przekrój wewnętrzny.
Przy wymianie kotła na pompę ciepła konieczne jest przeliczenie średnic. Stary kocioł pracował z ΔT = 20 K, pompa ciepła daje ΔT = 5-10 K. Rury, które wystarczały przy kotle, mogą okazać się za małe przy pompie. Zasada jest prosta: jeśli modernizujesz źródło ciepła, modernizujesz też instalację.
Stara instalacja z rur stalowych ¾" ma średnicę wewnętrzną około 21-22 mm, nowa miedziana ¾" daje 20 mm. Różnica minimalna. Ale jeśli w nowej instalacji kładziesz PEX ¾", masz już tylko 16 mm światła, to o 27% mniej przekroju przy tej samej średnicy nominalnej. Właśnie dlatego materiał ma znaczenie.
Dobieraj średnicę na podstawie średnicy wewnętrznej, nie nominalnej. Rura miedziana ½" ma 14-15 mm światła, PEX ½" tylko 12 mm. Te same oznaczenia, różne hydrauliki.
Kalkulator doboru średnicy rury miedzianej
Poniższe narzędzie pomoże oszacować wymagany przepływ i zaproponować średnicę rury miedzianej na podstawie mocy grzejnika oraz różnicy temperatur. Pamiętaj, że to narzędzie orientacyjne, ostateczną decyzję podejmij po konsultacji z projektantem instalacji.
Każda instalacja grzewcza to układ naczyń połączonych, zmiana w jednym miejscu wpływa na całość. Dlatego przed wymianą kotła, modernizacją źródła ciepła czy doborem nowych grzejników warto przeanalizować średnice wszystkich odcinków. Pompa nie zastąpi większej rury, a przyspieszanie jej obrotów kompensuje opór, nie zwiększa przekroju.
Pamiętaj o trzech żelaznych zasadach: obliczaj przepływ wzorem Q = 0,86 × P / ΔT, sprawdzaj średnicę wewnętrzną materiału, zachowaj zasadę stopniowania DN 22-18-15. Te trzy punkty wystarczą, żeby uniknąć większości typowych błędów montażowych. Reszta to kwestia wprawy wykonawcy i jakości regulacji hydraulicznej.
Źródła i normy: PN-EN 1264 (ogrzewanie podłogowe), PN-92/B-01706 (instalacje grzewcze), karty techniczne producentów rur miedzianych i PEX, wytyczne projektowe dla pomp ciepła dostępne na stronach producentów urządzeń grzewczych.
