Jaka różnicówka do pompy ciepła?

Wybór odpowiedniego zabezpieczenia elektrycznego bywa zagadką, zwłaszcza gdy mówimy o nowoczesnych systemach. Jednym z kluczowych elementów każdej instalacji jest różnicówka, która chroni nas przed niebezpiecznym porażeniem. Zatem, jaka różnicówka do pompy ciepła zapewni bezpieczeństwo i niezawodne działanie? Krótko mówiąc, odpowiednim wyborem dla pompy ciepła będzie typ F lub B, ze względu na specyfikę generowanych prądów upływowych.

Spis treści:

• RCD typu AC – kiedy wciąż wystarczy?
• Problem z wyłącznikiem RCD typu AC – zniekształcenia prądu
• RCD typu A – alternatywa dla Type AC
• Wpływ urządzeń elektronicznych na wybór RCD
• RCD typu F i B – zaawansowane zabezpieczenia
• Jaka różnicówka do pompy ciepła - Q&A

Zanim zagłębimy się w zawiłości techniczne, warto rozejrzeć się po rynku dostępnych rozwiązań. Kwestia wyboru typu RCD jest niezwykle istotna, a różnorodność opcji, takich jak typy AC, A, F, B czy B+, może przyprawiać o zawrót głowy. Początkowo skupimy się na wyłącznikach RCD typu A, które są funkcjonalnie i cenowo najbliższe do powszechnie stosowanych RCD typu AC.

Widzimy wyraźnie, że wraz ze wzrostem zaawansowania technologii, rosną wymagania wobec zabezpieczeń. Wybór odpowiedniego RCD staje się kluczowy dla bezpieczeństwa całej instalacji i podłączonych do niej urządzeń. Nie jest to już tylko kwestia zgodności z normami, ale przede wszystkim zapewnienia nieprzerwanej i bezpiecznej pracy systemów, które coraz śmielej goszczą w naszych domach.

RCD typu AC – kiedy wciąż wystarczy?

Wyłącznik różnicowoprądowy typu AC to podstawowy typ zabezpieczenia, zaprojektowany do wykrywania sinusoidalnego prądu przemiennego. Chroni on skutecznie przed upływem prądu o kształcie, jaki znamionowo dostarcza zakład energetyczny. Mówiąc wprost, gdy prąd płynący przewodem fazowym nie wraca nienaruszony przewodem neutralnym, RCD typu AC zadziała.

W przypadku prostych urządzeń elektrycznych, pozbawionych skomplikowanej elektroniki, RCD typu AC wciąż spełnia swoje zadanie. Działa bezbłędnie tam, gdzie mamy do czynienia z czystym prądem sinusoidalnym, np. w obwodach oświetleniowych czy gniazdach przeznaczonych dla tradycyjnych urządzeń grzewczych.

Kiedyś było to uniwersalne rozwiązanie, które sprawdzało się w większości domowych instalacji. Dziś, w dobie wszechobecnej elektroniki, jego zastosowanie staje się coraz bardziej ograniczone. Mimo to, wciąż znajdziemy dla niego miejsce w niektórych, nieskomplikowanych obwodach.

Problem z wyłącznikiem RCD typu AC – zniekształcenia prądu

Współczesne urządzenia elektryczne, a zwłaszcza te wyposażone w zasilacze impulsowe i inne komponenty elektroniczne, drastycznie zmieniają kształt prądu. Mamy tu do czynienia ze zniekształceniami, harmonicznymi oraz pulsacjami prądu stałego, których standardowy RCD typu AC po prostu nie jest w stanie wykryć.

To trochę jak próba złapania komara siatką na ryby – technika jest dobra, ale narzędzie nieodpowiednie do celu. W konsekwencji, nawet znaczny upływ prądu o skomplikowanym kształcie może pozostać niewykryty przez wyłącznik AC, stwarzając poważne zagrożenie.

Problem ten staje się szczególnie palący w przypadku, gdy chcemy zastosować różnicówkę do pompy ciepła. Pompy te, podobnie jak inne urządzenia z elektroniką, generują prądy o nietypowych kształtach, które dla RCD typu AC są niewidoczne. To właśnie dlatego w wielu krajach europejskich stosowanie RCD typu AC do zabezpieczania tak zaawansowanych urządzeń jest już zabronione.

Pamiętajmy, że bezpieczeństwo to podstawa. Inwestując w nowoczesny sprzęt, nie zapominajmy o adekwatnych zabezpieczeniach, które efektywnie zareagują na każdą niestandardową sytuację w obwodzie elektrycznym.

RCD typu A – alternatywa dla Type AC

W obliczu problemów związanych ze zniekształceniami prądu wprowadzono wyłączniki różnicowoprądowe typu A. Stanowią one znaczący krok naprzód w porównaniu do swoich poprzedników typu AC, ponieważ są w stanie wykrywać nie tylko prąd przemienny sinusoidalny, ale również pulsujący prąd stały.

To rozwiązanie, które doskonale sprawdza się w obwodach z urządzeniami, takimi jak zasilacze impulsowe komputerów, telewizory czy nowoczesne sprzęty AGD. Właśnie dlatego typ A stał się standardem w wielu nowych instalacjach domowych, oferując zwiększone bezpieczeństwo w erze elektroniki.

Mimo że RCD typu A radzi sobie lepiej z niektórymi zniekształceniami, wciąż istnieją sytuacje, w których może okazać się niewystarczający. To szczególnie prawdziwe w przypadku obwodów z falownikami, takimi jak te stosowane w pompach ciepła czy systemach fotowoltaicznych, które generują bardziej złożone składowe prądu upływowego.

Wpływ urządzeń elektronicznych na wybór RCD

Ewolucja technologii, a co za tym idzie, wszechobecność urządzeń elektronicznych, wymusiła gruntowne zmiany w podejściu do zabezpieczeń elektrycznych. Kiedyś prosty wyłącznik RCD typu AC wystarczał, aby zapewnić bezpieczeństwo. Dziś, gdy domy stają się inteligentne, a każdy sprzęt ma w sobie kawałek krzemu, sytuacja jest znacznie bardziej złożona.

Mikrofalówki, ładowarki, komputery, telewizory czy wspomniane już pompy ciepła – to wszystko generuje zniekształcenia prądu, które tradycyjnym RCD typu AC są całkowicie obojętne. Wyobraźmy sobie, że nasz dom jest niczym orkiestra, a każde urządzenie to instrument, który wydaje dźwięki. RCD typu AC słyszy tylko melodię, ale niestety nie potrafi rozpoznać zafałszowań, które mogą świadczyć o zagrożeniu.

Dlatego, coraz częściej norma budowlana w wielu krajach europejskich, np. w Niemczech czy Austrii, kategorycznie zabrania stosowania RCD typu AC w obwodach z takimi odbiornikami. To jasny sygnał, że należy iść z duchem czasu i wybierać zabezpieczenia adekwatne do obecnych potrzeb. Wybór odpowiedniego typu wyłącznika jest kluczowy dla bezpieczeństwa instalacji jak i jej użytkowników.

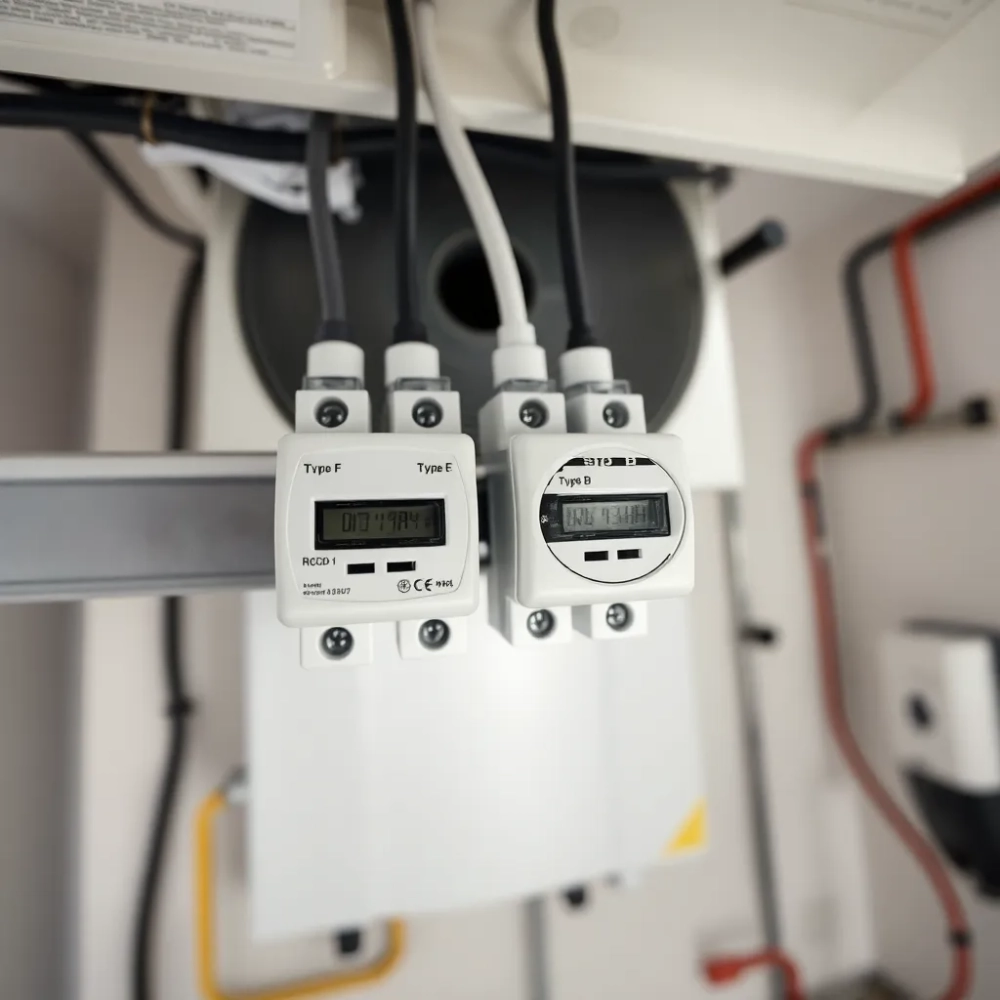

RCD typu F i B – zaawansowane zabezpieczenia

RCD typu F – Gdy liczy się szczegół

Wyłączniki różnicowo-prądowe typu F to kolejny krok w ewolucji zabezpieczeń, łączący cechy typu A z dodatkową zdolnością wykrywania częstotliwości mieszanych. Są one idealnym rozwiązaniem do zabezpieczania obwodów, w których występują urządzenia jednofazowe z przetwornikami częstotliwości lub falownikami. Typ F radzi sobie z prądami upływowymi o częstotliwościach do 1 kHz, zapewniając ochronę przed kompleksowymi zjawiskami w instalacji.

Szczególnie polecane są w przypadku pomp ciepła, które w swojej pracy często korzystają z napędów o zmiennej prędkości obrotowej. Takie urządzenia generują nie tylko prąd sinusoidalny i pulsujący, ale również składowe o zmiennych częstotliwościach, które typ F skutecznie wykrywa. To inwestycja w zwiększone bezpieczeństwo oraz niezawodność działania całego systemu ogrzewania.

RCD typu B – Maksymalna ochrona

Wyłączniki różnicowo-prądowe typu B to absolutny top w dziedzinie zabezpieczeń, zdolne do wykrywania wszystkich rodzajów prądów upływowych: przemiennego sinusoidalnego, pulsującego stałego, a także czystego prądu stałego gładkiego. Ich zaawansowana technologia pozwala na monitorowanie prądów o szerokim spektrum częstotliwości, sięgającym nawet 20 kHz.

Zastosowanie typu B jest koniecznością w obwodach, gdzie występują źródła prądu stałego, takie jak ładowarki samochodów elektrycznych, systemy fotowoltaiczne czy bardzo zaawansowane pompy ciepła. Warto pamiętać, że obecność prądu stałego w instalacji jest szczególnie niebezpieczna, ponieważ może "oślepić" standardowe wyłączniki RCD, uniemożliwiając im wykrycie jakiegokolwiek upływu.

Wybierając RCD typu B, zapewniamy instalacji i użytkownikom maksymalny poziom ochrony, niwelując ryzyka związane z najbardziej złożonymi scenariuszami awaryjnymi. Choć są droższe od pozostałych typów, ich cena jest niewielką w stosunku do potencjalnych kosztów usunięcia awarii lub, co gorsza, konsekwencji związanych z porażeniem prądem. To bezkompromisowe podejście do bezpieczeństwa, które z pewnością się opłaca.

Jaka różnicówka do pompy ciepła - Q&A

• P: Jakiego typu różnicówka jest najlepsza do zabezpieczenia pompy ciepła?

  O: Najlepszym wyborem dla pompy ciepła będzie różnicówka typu F lub B. Te typy są w stanie wykrywać prądy upływowe o złożonych kształtach, typowych dla urządzeń z falownikami i elektroniką, takich jak pompy ciepła.

• P: Dlaczego nie powinno się używać różnicówki typu AC do pompy ciepła?

  O: Różnicówka typu AC jest przeznaczona tylko do wykrywania sinusoidalnego prądu przemiennego. Pompy ciepła generują prądy upływowe o zmienionych kształtach (zniekształcenia, harmoniczne, pulsujące prądy stałe), których typ AC nie jest w stanie wykryć. Może to prowadzić do braku ochrony i zagrożenia porażeniem.

• P: Czym różni się różnicówka typu F od typu B w kontekście pompy ciepła?

  O: Różnicówka typu F wykrywa prąd przemienny sinusoidalny, prąd pulsujący stały oraz mieszane prądy o wysokich częstotliwościach (do 1 kHz), co czyni ją idealną dla większości jednofazowych pomp ciepła z przetwornikami częstotliwości. Różnicówka typu B to zaawansowane zabezpieczenie, wykrywające wszystkie rodzaje prądów upływowych (również czysty prąd stały gładki) do 20 kHz, co jest konieczne dla bardzo zaawansowanych pomp ciepła lub w przypadku występowania źródeł prądu stałego w instalacji.

• P: Czy typ A różnicówki nadaje się do pompy ciepła?

  O: Typ A różnicówki jest lepszy od typu AC, ponieważ wykrywa również pulsujący prąd stały. Jednak w przypadku pomp ciepła, które często wykorzystują falowniki i generują bardziej złożone składowe prądu upływowego, typ A może okazać się niewystarczający w pełni zabezpieczeniu. Zalecane są typy F lub B dla optymalnego bezpieczeństwa.
