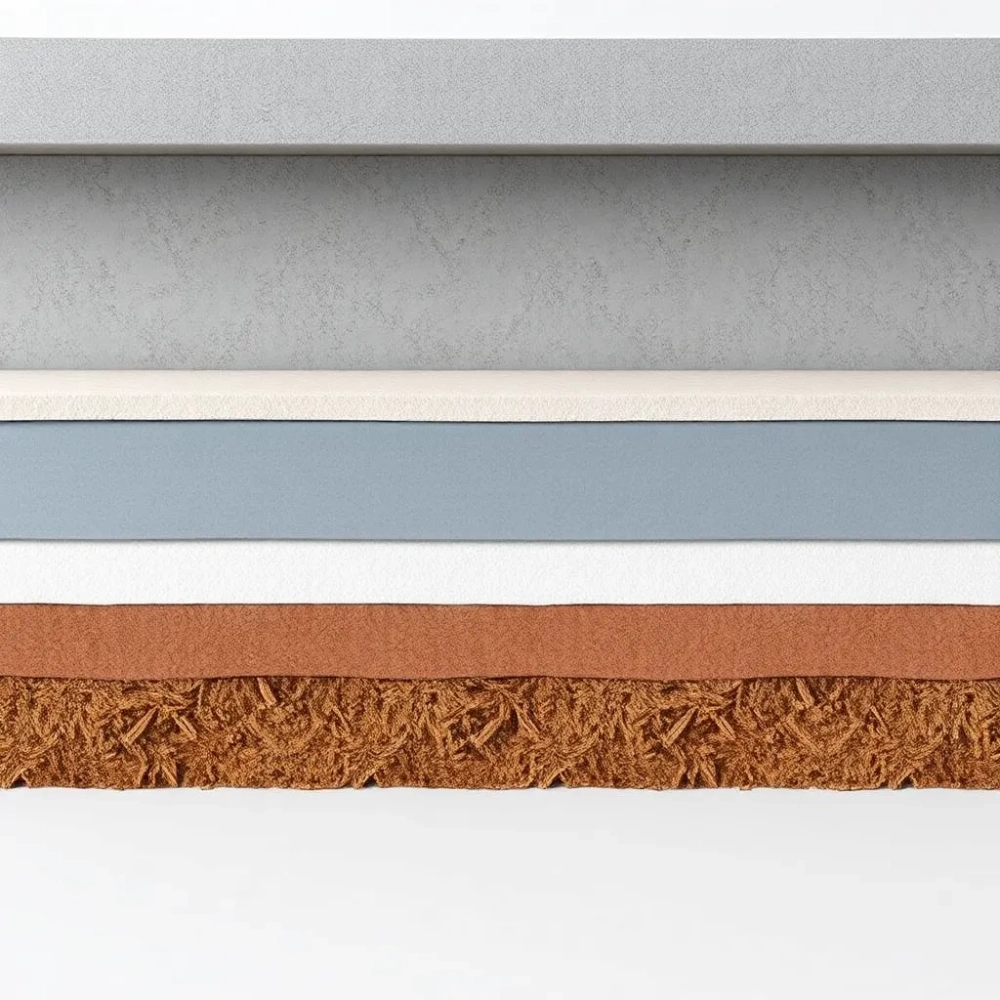

Jaka izolacja pod płytę fundamentową? Sprawdzone materiały i grubości

Wybór izolacji pod płytę fundamentową to decyzja, którą podejmuje się raz na pięćdziesiąt, a często na sto lat. Raz położona warstwa styropianu i folii decyduje potem o każdym rachunku za ogrzewanie, o wilgotności w salonie, o kosztach ewentualnej wymiany posadzki. Źle dobrana albo źle ułożona izolacja potrafi kosztować kilkanaście tysięcy złotych rocznie więcej niż przewidywano, a jej naprawa po zasypaniu wykopu wiąże się z rozbiórką całej podłogi. Trzy błędy przewijają się przez fora budowlane nieustannie: brak płyt XPS pod samą płytą, zostawienie nieocieplonych krawędzi, na których ciepło ucieka jak przez otwarte okno, oraz położenie zbyt cienkiej folii PE albo ułożenie jej bez zakładek. Która izolacja pod płytę fundamentową sprawdza się najlepiej i dlaczego fizyka budowli nie pozostawia tu pola na kompromisy?

• XPS czy EPS pod płytę fundamentową: który styropian lepiej chroni przed wilgocią
• Optymalna grubość izolacji pod płytę fundamentową bez strat ciepła
• Folia PE pod płytę fundamentową: rola, grubość i prawidłowe układanie
• Technologia wykonania krok po kroku: od wykopu do zbrojenia
• Siedem najczęstszych błędów i koszty ich naprawy
• Orientacyjne koszty materiałów i granica DIY
• Dlaczego warto traktować izolację płyty jako inwestycję, a nie koszt

XPS czy EPS pod płytę fundamentową: który styropian lepiej chroni przed wilgocią

XPS, czyli polistyren ekstrudowany, powstaje w procesie wytłaczania, w którym granulat łączony jest pod ciśnieniem w jednorodną, zamkniętą strukturę komórkową. Każda komórka oddzielona jest od sąsiedniej, dzięki czemu woda nie migruje przez płytę kapilarnie. To dlatego nasiąkliwość XPS oscyluje wokół 0,5-0,7% objętości, podczas gdy EPS chłonie od 2 do 4% i potrafi nasiąkać długotrwale w gruntach podwyższonej wilgotności.

Wytrzymałość na ściskanie przy 10% odkształceniu to kolejna różnica, która ma praktyczne znaczenie. Płyta fundamentowa przenosi obciążenia rzędu 8-12 kN/m² od ścian i stropów, a lokalnie nawet więcej pod słupami. XPS 300 wytrzymuje 300 kPa, EPS 100 zaledwie 100 kPa, więc cieńsza warstwa EPS musiałaby być znacznie grubsza, żeby osiągnąć porównywalną nośność. To z kolei oznacza wyższy koszt materiału i większe zużycie miejsca w wykopie.

Współczynnik przewodzenia ciepła lambda wypada korzystnie dla obu materiałów. XPS osiąga λ = 0,029-0,036 W/(m·K), EPS 100 λ = 0,036-0,038 W/(m·K), a grafitowy EPS spada do λ = 0,030-0,032 W/(m·K). Różnica 0,005 W/(m·K) brzmi niewinnie, ale na powierzchni 120 m² i grubości 20 cm daje kilkaset kilowatogodzin rocznie więcej.

EPS nie nadaje się pod płytę fundamentową w gruntach wilgotnych, pod ciężkie budynki wielokondygnacyjne ani tam, gdzie izolacja ma kontakt z wodą gruntową. Pochłonięta woda obniża parametry cieplne, a po kilku cyklach mróz-lato rozrywa strukturę granulek.

Optymalna grubość izolacji pod płytę fundamentową bez strat ciepła

Grubość izolacji wynika z bilansu cieplnego budynku, w którym płyta stanowi największą przegrodę stykającą się z gruntem. W domach energooszczędnych projektanci sięgają po 20-25 cm XPS, w budynkach pasywnych nawet 30 cm. Minimalna sensowna warstwa pod płytę to 15 cm, poniżej tej wartości straty ciepła rosną tak szybko, że inwestycja w dodatkowe centymetry zwraca się w ciągu kilku sezonów grzewczych.

Krawędzie płyty zasługują na osobną uwagę, ponieważ tam liniowy mostek termiczny potrafi zniweczyć wysiłek włożony w ocieplenie środkowej części. Strop przy fundamencie jest szerszy niż ściana nośna, więc należy dołożyć 5-10 cm dodatkowej warstwy w pasie brzegowym o szerokości około 50-80 cm. Tak zwany pas brzegowy z XPS 300 o grubości 15 cm eliminuje większość strat, a w połączeniu z izolacją pod płytą tworzy ciągłą otulinę termiczną.

Na krawędziach płyty fundamentowej stosuje się najczęściej pionowy pas XPS, który sięga od spodu płyty aż do poziomu izolacji ściany fundamentowej. Bez tego elementu ciepło ucieka wzdłuż obwodu budynku jak rynną. W domach z pompą ciepła, gdzie temperatura zasilania rzadko przekracza 35°C, mostki brzegowe kosztują nawet 20% więcej energii rocznie.

Przy grubości 15 cm dom o powierzchni 120 m² traci rocznie około 3300 kWh ciepła przez samą płytę, przy 20 cm już tylko 2500 kWh. Każdy dodatkowy centymetr XPS oznacza realne 60-120 kWh oszczędności rocznie, co przy pompie ciepła przekłada się na 40-80 zł mniej na rachunku.

Folia PE pod płytę fundamentową: rola, grubość i prawidłowe układanie

Folia polietylenowa pod płytą fundamentową pełni dwie funkcje jednocześnie. Po pierwsze stanowi warstwę poślizgową między XPS a chudym betonem, dzięki czemu płyta może swobodnie pracować pod wpływem zmian temperatury bez naprężeń skręcających. Po drugie chroni styropian przed wilgocią resztkową migrującą z podłoża w czasie wiązania betonu.

Grubość 0,3 mm to absolutne minimum, ale praktyka pokazuje, że folia 0,2 mm rozrywa się przy chodzeniu po zbrojeniu i podczas wylewania mieszanki. Folia budowlana czarna o grubości 0,3-0,4 mm wytrzymuje typowe obciążenia montażowe i zachowuje szczelność przez dziesięciolecia. Norma PN-EN 13967 dopuszcza folie PE jako warstwę ochronną i paroizolacyjną w podłogach na gruncie.

Układanie folii zaczyna się od rozwinięcia pasów z zakładką minimum 10-15 cm. Zakładki skleja się taśmą butylową albo zgrzewa, a folia wywija się na krawędzie płyty do poziomu izolacji pionowej. Każde przebicie i rozdarcie trzeba zakleić łatą z zakładką 20 cm, bo woda gruntowa potrafi migrować nawet przez niewielkie szczeliny pod ciśnieniem hydrostatycznym.

Na gruntach o podwyższonym poziomie wód gruntowych sama folia PE nie wystarczy. Konieczne jest ułożenie dodatkowej membrany kubefolowej albo geomembrany PVC, która przejmuje rolę hydroizolacji ciężkiej, natomiast folia PE pozostaje warstwą poślizgową i ochronną dla XPS.

Technologia wykonania krok po kroku: od wykopu do zbrojenia

Pierwszy krok to wykop i podbudowa. Zdjęcie humusu na głębokość 30-40 cm poniżej poziomu terenu i zastąpienie go warstwą żwiru płukanego o frakcji 0-31,5 mm. Żwir zagęszcza się warstwami po 15-20 cm do wskaźnika zagęszczenia Is ≥ 0,98, co na budowach jednorodzinnych oznacza przynajmniej trzy przejścia płyty wibracyjnej. Cel jest prosty: podłoże nie może osiadać pod ciężarem płyty, bo nierównomierne osiadanie pęka beton.

Drugi krok to chudy beton o grubości 8-10 cm. Beton C8/10 albo C12/15 stanowi równe, nośne podłoże dla XPS i jednocześnie blokuje podciąganie kapilarne wody gruntowej. Bez chudziaka każde nierówności w podsypce żwirowej przekładają się na puste przestrzenie pod styropianem, a te z kolei powodują naprężenia w płycie właściwej.

Trzeci krok to układanie płyt XPS na styk, bez szczelin, w dwóch warstwach mijankowo. Dwie warstwy po 10 cm lepiej eliminują mostki termiczne na stykach niż jedna warstwa 20 cm, ponieważ spoiny nie pokrywają się. Brzegi płyty należy docinać nożem termicznym, nie piłą, żeby krawędzie były równe i szczelne.

Czwarty krok to folia PE układana na zakładkę 10-15 cm, wywinięta na krawędzie i sklejona. Piąty krok to ułożenie pionowego pasa XPS na obwodzie płyty, który łączy izolację poziomą z izolacją ściany fundamentowej. Szósty krok to zbrojenie dolne i górne na dystansach z tworzywa, żeby nie przebijało folii i XPS. Dopiero wtedy przychodzi czas na wylewkę betonową.

Siedem najczęstszych błędów i koszty ich naprawy

Brak XPS pod płytą to błąd, który kosztuje od 30 do 80 tysięcy złotych na etapie eksploatacji. Bez izolacji termicznej dom traci przez podłogę na gruncie od 8 do 12 kWh/m² rocznie. Na powierzchni 120 m² daje to blisko 1000 zł strat rocznie przy ogrzewaniu gazowym i ponad 2000 zł przy pompie ciepła.

Brak izolacji krawędziowej to mostek termiczny na obwodzie płyty, przez który ucieka od 5 do 15% ciepła. Na domu 120 m² to dodatkowe 1500-3500 kWh rocznie, czyli od 800 do 1800 zł. Co gorsza, w narożnikach pojawiają się zagrzybienia, bo temperatura powierzchni podłogi spada poniżej punktu rosy.

Folia PE poniżej 0,2 mm albo bez zakładek pozwala wodzie gruntowej wnikać w strukturę EPS i degradować jego właściwości cieplne. Naprawa oznacza rozbiórkę podłogi, skucie płyty, ponowne ułożenie izolacji. Koszt robocizny samej to 40-70 tysięcy złotych w domu 120 m², nie licząc utraconego wyposażenia.

Zbyt cienka warstwa XPS, na przykład 5 cm, zamiast minimum 15 cm, nie spełnia wymagań Warunków Technicznych 2021 dla przegród stykających się z gruntem. Współczynnik U płyty musi wynosić ≤ 0,30 W/(m²·K), a tak cienka warstwa daje U bliskie 0,60. Kara przy odbiorze budynku to konieczność dołożenia izolacji od wewnątrz, co obniża wysokość pomieszczeń.

Szczeliny między płytami XPS szersze niż 5 mm tworzą lokalne mostki termiczne. Beton wlewa się w te szczeliny i tworzy przegrody betonowe o lambda 1,7 W/(m·K) zamiast 0,035 W/(m·K). Każdy centymetr szczeliny obniża izolacyjność całej warstwy. Rozwiązanie to pianka montażowa niskoprężna w każdej widocznej szczelinie przed ułożeniem folii.

Brak ochrony XPS przy montażu zbrojenia kończy się przebiciami i wgnieceniami, przez które beton wlewa się bezpośrednio na folię, tworząc mostki termiczne o powierzchni nawet kilku procent całej płyty. Wystarczy przejść po płytach XPS w butach z miękką podeszwą i używać dystansów z tworzywa pod prętami zbrojeniowymi.

Brak izolacji pionowej na styku płyty i ściany fundamentowej to ostatni, ale najdroższy błąd w tej liście. Ciepło ucieka nie tylko w dół, ale i w bok przez narożnik fundamentu. Koszt dołożenia izolacji po zasypaniu wykopu to zazwyczaj od 25 do 50 tysięcy złotych, bo wymaga odkopania fundamentu na całej długości.

Checklista kontrolna przed zalaniem płyty

• Podbudowa żwirowa zagęszczona do Is ≥ 0,98
• Chudy beton C8/10 lub C12/15 o grubości 8-10 cm
• XPS ułożony na styk, dwie warstwy mijankowo
• Łączna grubość XPS minimum 15 cm pod płytą, 15-20 cm na krawędziach
• Folia PE 0,3 mm z zakładkami 10-15 cm, sklejona i wywinięta na brzegi
• Pionowy pas XPS na obwodzie płyty do poziomu izolacji ściany
• Brak szczelin między płytami szerszych niż 5 mm
• Dystanse z tworzywa pod zbrojeniem
• Sprawdzenie folii pod kątem przebić i rozdarć
• Ciągłość izolacji termicznej między płytą a ścianą fundamentową

Orientacyjne koszty materiałów i granica DIY

Ceny materiałów zmieniają się z roku na rok, ale proporcje pozostają stałe. XPS 300 o grubości 15 cm kosztuje 95-130 zł/m², EPS 100 tej samej grubości 45-60 zł/m², a grafitowy EPS 100 od 70 do 90 zł/m². Folia PE 0,3 mm to wydatek rzędu 3-5 zł/m². Na dom 120 m² z pasem brzegowym i izolacją pionową daje to kwotę od 12 tysięcy złotych za wariant z EPS do 22 tysięcy za wariant z XPS.

Samodzielne układanie izolacji pod płytę opłaca się tylko w domach o powierzchni do 80 m² i przy prostym kształcie płyty bez wielu narożników. Przy większych powierzchniach czas pracy rośnie szybciej niż oszczędności. Ekipa z doświadczeniem kładzie XPS i folię na 120 m² w ciągu jednego dnia roboczego, a amator potrzebuje trzech do czterech dni, ryzykując błędy, które generują koszty znacznie wyższe niż wynagrodzenie fachowców.

Granica DIY w tym przypadku nie polega na umiejętnościach technicznych, bo układanie XPS nie wymaga kursu, lecz na logistyce i odpowiedzialności. Każdy etap przed zalaniem betonu jest nieodwracalny. Popełniony błąd ujawnia się dopiero po pierwszej zimie w postaci wyższych rachunków albo zawilgoconej posadzce. Wynajęcie ekipy z doświadczeniem i pisemną gwarancją na wykonanie izolacji to koszt 3000-6000 zł, który zwraca się wielokrotnie.

Dlaczego warto traktować izolację płyty jako inwestycję, a nie koszt

Płyta fundamentowa to jedyna przegroda w budynku, której nie da się docieplić po zasypaniu wykopu. Ściany można ocieplić od zewnątrz, dach od góry, ale płyta jest zamknięta między gruntem a warstwami podłogi na stałe. Każdy centymetr XPS, każda warstwa folii, każdy szczelny zakład to inwestycja zwracająca się przez 50-100 lat eksploatacji budynku.

W ujęciu rocznym różnica między płytą dobrze ocieploną a tą z minimalną warstwą izolacji wynosi od 1500 do 4000 kWh, zależnie od powierzchni, temperatury wewnętrznej i rodzaju źródła ciepła. Przy obecnych cenach energii to 600-2000 zł rocznie. W cyklu życia budynku kwota rośnie do 50-150 tysięcy złotych, czyli kilkukrotnie więcej niż koszt porządnej izolacji.

Wybierając styropian pod płytę, warto zadać sobie jedno pytanie: czy chcę, żeby mój dom oddawał ciepło do gruntu jak kaloryfer, czy żeby utrzymywał je tam, gdzie je wytwarzam. Odpowiedź na to pytanie rozstrzyga wybór między XPS a EPS, między 15 cm a 25 cm, między folią 0,2 mm a 0,4 mm. Fizyka nie pozostawia wątpliwości, którą opcję wybrać.

Źródła danych: norma PN-EN 13164 (XPS), norma PN-EN 13163 (EPS), norma PN-EN 13967 ( folie z tworzyw sztucznych ), Warunki Techniczne 2021 (Dziennik Ustaw 2022 poz. 1225), katalogi producentów płyt XPS i EPS, dane rynkowe z platform sprzedażowych materiałów budowlanych (lato 2024), wytyczne ITB dotyczące izolacji termicznej fundamentów.
