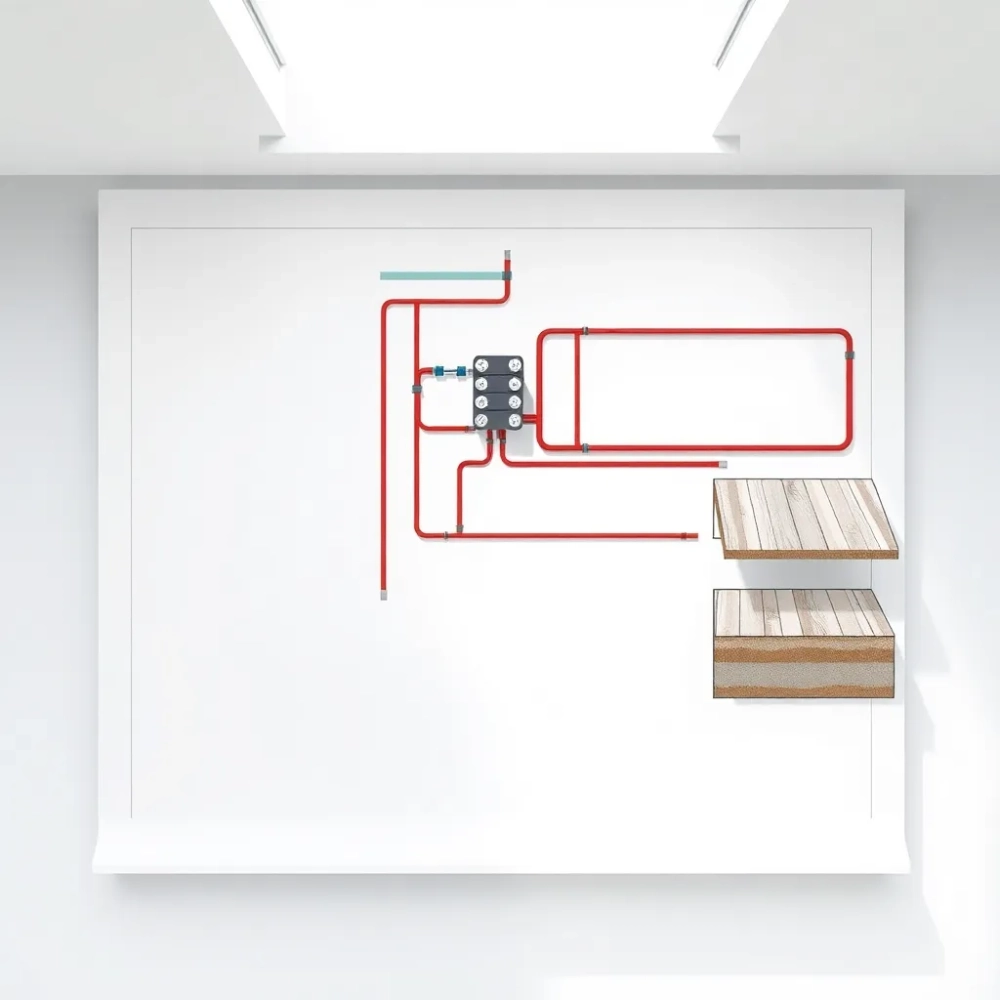

Jak zrobić schemat ogrzewania podłogowego? Poradnik krok po kroku

Zastanawiasz się, jak zrobić ogrzewanie podłogowe schemat, by w Twoim domu zapanowało przyjemne ciepło od stóp do głów? Odpowiedź jest prostsza, niż myślisz: kluczem jest dobrze rozplanowany schemat, który uwzględnia specyfikę pomieszczeń i Twoje oczekiwania co do komfortu cieplnego. Zapomnij o zimnych płytkach i ciesz się równomiernie rozprowadzonym ciepłem w każdym zakątku domu.

Spis treści:

• Kluczowe elementy schematu ogrzewania podłogowego
• Rodzaje schematów ogrzewania podłogowego: wodne i elektryczne
• Planowanie rozmieszczenia pętli grzewczych w schemacie

Decyzja o instalacji ogrzewania podłogowego to krok w stronę komfortu i oszczędności. Różne badania wskazują na korzyści płynące z tego rozwiązania, ale warto spojrzeć na nie chłodnym okiem. Poniższe dane, oparte na analizie dostępnych opracowań i doświadczeniach instalatorów, rzucają światło na kluczowe aspekty.

Kluczowe elementy schematu ogrzewania podłogowego

Aby zrozumieć, jak stworzyć efektywny schemat ogrzewania podłogowego, musimy przyjrzeć się jego kluczowym elementom. To nie jest jedynie labirynt rurek ukrytych pod podłogą, ale precyzyjnie zaprojektowany system, w którym każdy komponent odgrywa istotną rolę. Pomyśl o tym jak o orkiestrze, gdzie każdy instrument musi grać w harmonii, aby całość brzmiała perfekcyjnie.

Sercem systemu są rury grzewcze, zazwyczaj wykonane z tworzywa sztucznego, które rozprowadzają ciepłą wodę po całej powierzchni podłogi. Ich jakość i trwałość to fundament bezawaryjnej pracy przez lata. Kolejnym ważnym elementem jest rozdzielacz, często nazywany kolektorem. To tutaj spotykają się wszystkie pętle grzewcze, umożliwiając kontrolę nad przepływem i temperaturą w każdej z nich. Wyobraź sobie rozdzielacz jako centralny punkt dowodzenia, z którego kontrolujesz ciepło w całym domu.

Nie można zapomnieć o jednostce mieszającej, która miesza gorącą wodę z kotła z chłodniejszą wodą powracającą z pętli. To ona dba o to, aby do podłogi trafiała woda o odpowiedniej temperaturze – kluczowe dla komfortu i efektywności. W systemie nie może zabraknąć również paneli podłogowych lub mat izolacyjnych. Stanowią one warstwę izolacyjną, kierującą ciepło w górę, do pomieszczenia, a nie w dół, w stronę stropu lub gruntu. Są jak bariera chroniąca przed stratami energii.

Całość dopełniają elementy regulacyjne – termostaty i sterowniki. Pozwalają one na precyzyjne ustawienie temperatury w każdym pomieszczeniu, dostosowując ogrzewanie do indywidualnych potrzeb i preferencji. Możemy to porównać do indywidualnego sterowania klimatem w każdym pokoju, co zapewnia optymalny komfort i oszczędność energii.

Rodzaje schematów ogrzewania podłogowego: wodne i elektryczne

Wybór schematu ogrzewania podłogowego to decyzja, która zależy od wielu czynników: etapu budowy, rodzaju podłogi, preferencji użytkowników i dostępnych źródeł energii. Najpopularniejsze rozwiązania to ogrzewanie wodne i elektryczne. Każde z nich ma swoje specyficzne cechy, zalety i wady, które warto dokładnie przeanalizować przed podjęciem decyzji.

Wodne ogrzewanie podłogowe, często określane jako "mokre", to klasyczne rozwiązanie, w którym ciepło rozprowadzane jest przez rury z ciepłą wodą. Jest idealne na etapie wylewania posadzek, ponieważ wymaga zatopienia rur w warstwie betonu lub w specjalnych systemowych płytach. Jego największą zaletą jest wysoka efektywność, szczególnie w połączeniu z niskotemperaturowymi źródłami ciepła, takimi jak pompy ciepła czy kotły kondensacyjne. Koszt eksploatacji jest zazwyczaj niższy niż w przypadku ogrzewania elektrycznego, co czyni je atrakcyjnym wyborem na dłuższą metę. Inwestycja początkowa może być wyższa, ale w dłuższej perspektywie zwraca się poprzez niższe rachunki za ogrzewanie.

Z kolei elektryczne ogrzewanie podłogowe, zwane "suchym", oferuje większą elastyczność montażu. Można je instalować na dowolnym etapie remontu, nawet pod istniejącą podłogą. Dostępne są różne warianty: maty grzejne, kable grzejne oporowe (T2) i kable grzejne samoregulujące (T2). Maty grzejne to gotowe siatki z wbudowanymi kablami, łatwe w instalacji i idealne do regularnych pomieszczeń. Kable oporowe dają większą swobodę w rozmieszczeniu pętli, a kable samoregulujące dostosowują moc grzewczą do temperatury otoczenia, zapobiegając przegrzewaniu się podłogi. Elektryczne ogrzewanie podłogowe świetnie sprawdza się jako dogrzewanie pomieszczeń, na przykład w łazienkach, gdzie komfort ciepłej podłogi jest szczególnie doceniany. Jest też dobrym rozwiązaniem tam, gdzie nie ma możliwości podłączenia do centralnego ogrzewania.

Wybór między wodnym a elektrycznym ogrzewaniem podłogowym to kwestia indywidualnych potrzeb i możliwości. Warto rozważyć koszty inwestycji, eksploatacji, komfort użytkowania i specyfikę budynku. Dla nowych domów, gdzie priorytetem jest efektywność i niskie koszty długoterminowe, wodne ogrzewanie podłogowe jest często najlepszym wyborem. Natomiast w przypadku remontów i potrzeby szybkiego, punktowego dogrzewania, elektryczne ogrzewanie podłogowe może okazać się bardziej praktyczne i ekonomiczne.

Planowanie rozmieszczenia pętli grzewczych w schemacie

Poprawnie rozplanowany schemat ogrzewania podłogowego to nie tylko dobór komponentów, ale przede wszystkim rozmieszczenie pętli grzewczych. To od tego elementu zależy równomierność rozprowadzenia ciepła, efektywność systemu i komfort użytkowania. Planowanie pętli grzewczych to swoista sztuka, która wymaga uwzględnienia wielu czynników i zasad. Wyobraź sobie, że jesteś architektem ciepła, a Twoim zadaniem jest zaprojektowanie sieci rur tak, aby ciepło dotarło w każdy zakątek pomieszczenia, eliminując zimne strefy.

Projekt instalacji powinien być punktem wyjścia do planowania pętli. To w nim określa się liczbę obiegów grzewczych, ich długość i moc. Rodzaj pomieszczenia ma kluczowe znaczenie. W łazienkach i salonach, gdzie komfort cieplny jest priorytetem, pętle mogą być gęściej rozmieszczone. W sypialniach, gdzie temperatura może być nieco niższa, odstępy mogą być większe. Należy uwzględnić również zabudowę pomieszczenia - meble, szafy wnękowe i inne elementy, które mogą ograniczać przepływ ciepła. W miejscach zastawionych meblami nie ma potrzeby gęstego rozmieszczania rur, ponieważ ciepło nie będzie efektywnie oddawane do pomieszczenia. Z drugiej strony, miejsca przy oknach zewnętrznych i ścianach zewnętrznych, gdzie straty ciepła są największe, mogą wymagać zagęszczenia pętli.

Średnica rur ma wpływ na przepływ wody i moc grzewczą pętli. Zazwyczaj stosuje się rury o średnicy 16-20 mm. Odległości pomiędzy rurami, czyli rozstaw pętli, są kluczowe dla równomiernego rozprowadzenia ciepła. Zwykle wynoszą one od 10 do 30 cm, w zależności od potrzeb cieplnych pomieszczenia i rodzaju podłogi. Długość obiegów również ma znaczenie. Zasadą jest, że pojedynczy obieg nie powinien być dłuższy niż 100 m. Zbyt długie obiegi mogą powodować spadek ciśnienia i nierównomierne rozprowadzenie ciepła. W praktyce, dąży się do tego, aby długość pętli była zbliżona w całym systemie, co ułatwia regulację i zrównoważenie hydrauliczne instalacji.

Wyróżnia się dwa podstawowe układy rur: meandryczny (wężownicowy) i spiralny (ślimakowy). Układ meandryczny jest prostszy w wykonaniu, ale może powodować nierównomierność temperatury podłogi - cieplejsza przy wejściu zasilania, chłodniejsza na końcu pętli. Układ spiralny, choć bardziej pracochłonny w montażu, zapewnia bardziej równomierny rozkład temperatury, ponieważ zasilanie i powrót rury biegną obok siebie. Wybór układu zależy od preferencji, specyfiki pomieszczenia i umiejętności instalatora. Warto pamiętać, że w pomieszczeniach o nietypowym kształcie lub z dużą liczbą przeszkód, układ pętli może wymagać modyfikacji i dostosowania do konkretnych warunków. Czasami konieczne jest zastosowanie kombinacji obu układów lub nietypowych rozwiązań, aby osiągnąć optymalny efekt.
