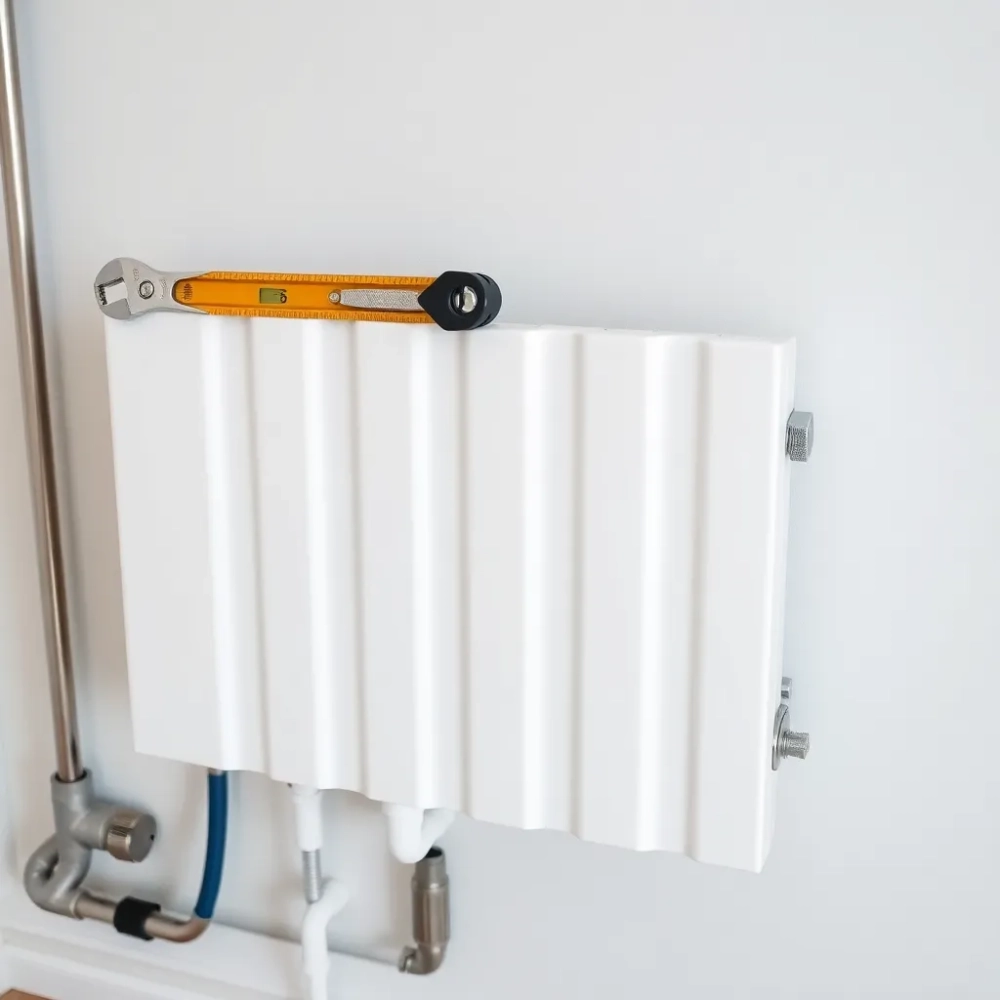

Purmo Flex – jak zamontować grzejnik krok po kroku

Samodzielne zamontowanie grzejnika Purmo Flex to zadanie, które wymaga precyzji, ale przy odpowiednim przygotowaniu wychodzi sprawnie nawet wprawionemu majsterkowiczowi. W tym tekście znajdziesz pełną, pisemną instrukcję montażu krok po kroku, listę narzędzi, konkretne parametry techniczne oraz opis najczęstszych błędów, które potrafią zamienić godzinną robotę w całodniową walkę z kapryśnym zaworem.

• Przygotowanie do montażu grzejnika Purmo Flex narzędzia i materiały
• Montaż krok po kroku jak zamontować grzejnik Purmo Flex
• Podłączenie środkowe Purmo Flex schemat i najczęstsze błędy
• Odpowietrzanie i eksploatacja grzejnika Purmo po montażu
• Najczęstsze błędy montażowe czego unikać
• Dobór mocy grzejnika Purmo Flex do kubatury pomieszczenia
• Parametry techniczne grzejnika Purmo Flex
• Kiedy NIE montować grzejnika Purmo Flex samodzielnie

Przygotowanie do montażu grzejnika Purmo Flex narzędzia i materiały

Zanim sięgniesz po wiertarkę, upewnij się, że instalacja centralnego ogrzewania jest wyłączona, a jej obieg opróżniony z czynnika grzewczego. To absolutna podstawa, o której zapominają nawet doświadczeni instalatorzy, gdy spieszą się z robotą. Resztki wody w rurach potrafią zalać podłogę w kilka sekund, a ciśnienie resztkowe w układzie zamkniętym sięga nieraz 1,5 bara.

Ciśnienie robocze grzejnika Purmo Flex wynosi 10 bar, a próba szczelności producenta to 13 bar. W typowej instalacji domowej rzadko przekracza się 1,5-2 bar, więc margines bezpieczeństwa masz ogromny, o ile nie popełnisz błędu przy uszczelnianiu. Normą PN-EN 442 objęte są wszystkie grzejniki stalowe płytowe sprzedawane na rynku europejskim, a Purmo jako marka z ponad stuletnią tradycją trzyma się tych wymogów bardzo rygorystycznie.

Do montażu potrzebujesz konkretnego zestawu narzędzi, nie improwizowanych kombinerek. Oto kompletna lista, którą wydrukujesz i powiesisz nad warsztatem:

• wiertarka udarowa z wiertłami do betonu Ø10 mm i do cegły Ø8 mm
• poziomica klasy II o długości minimum 60 cm
• klucz nastawny oraz klucz płaski 30 mm do zaworów
• ołówek stolarski i miarka laserowa lub zwykła zwijana
• kołki rozporowe Ø10 mm wraz z wkrętami 6×60 mm
• teflon w taśmie lub pasta uszczelniająca do gwintów
• klucz do odpowietrznika (najczęściej imbus 5 mm lub specjalny plastikowy)

Materiałów nie kupuj na zapas, lecz dokładnie tyle, ile wynika z projektu. Sam grzejnik Purmo Flex dobierzesz pod konkretną moc cieplną pomieszczenia, a zasada mówi, że na każdy metr kwadratowy standardowej łazienki lub kuchni potrzebujesz od 80 do 120 W, gdy wysokość pomieszczenia nie przekracza 2,7 m. Przy stropach wyższych lub słabej izolacji termicznej współczynnik rośnie do 150 W/m².

Zawory to temat rzeka, ale dla podłączenia środkowego Purmo Flex wybierz komplet termostatyczny z nastawą wstępną. Taki zawór pozwala zbalansować instalację, co w blokach z rozdzielaczami jest wręcz konieczne. Bez nastawy wstępnej dolne mieszkania grzeją się za mocno, a górne w ogóle, bo ciśnienie grawitacyjne w pionie potrafi zaskoczyć.

Złączki zaciskane lub skręcane dobierz średnicą pod rury instalacji: najczęściej spotkasz PEX 16×2 mm albo miedziankę 15 mm. Mieszanie średnic bezpośrednio przy grzejniku to gwarancja turbulentnego przepływu i głośnej pracy, więc trzymaj się jednolitego systemu. Konsolki montażowe powinny być fabryczne, dedykowane do danej wysokości grzejnika, bo nośność zawieszenia różni się nawet o 30%.

Montaż krok po kroku jak zamontować grzejnik Purmo Flex

Krok 1. Wyznaczenie punktów montażowych

Oś przyłączy grzejnika powinna znajdować się 90 do 110 cm nad podłogą. Niższe zawieszenie powoduje powstawanie zimnej strefy pod oknem, wyższe ogranicza konwekcję i zmniejsza odczuwalne ciepło. Dla okna o wysokości 140 cm optymalna wysokość osi to 95 cm, co daje równomierny rozkład temperatury wzdłuż szyby.

Zmierz rozstaw uchwytów na tylnej ściance grzejnika i przenieś go na ścianę. Użyj poziomicy laserowej albo klasycznej, ale zawsze sprawdź poziom w dwóch prostopadłych kierunkach. Nawet 2 mm odchyłu na metrze długości przekładają się na krzywe zawieszenie, które rzuca się w oczy przy lśniących powierzchniach panelowych.

Krok 2. Wiercenie otworów i montaż konsol

Wierć wiertłem udarowym, trzymając prostopadle do ściany. Otwór w betonie powinien być o 5 mm głębszy niż długość kołka, żeby rozporowy klin mógł się swobodnie rozprężyć. Po wyjęciu wiertła wydmuchaj pył z otworu sprężarką lub po prostu mocno dmuchnij, bo pył obniża tarcie i kołek wypada przy pierwszym obciążeniu.

Wkręć śruby montażowe w kołki, pozostawiając 4-5 mm luzu między łbem a ścianą. Luz pozwala na precyzyjne ustawienie grzejnika w pionie, a jego regulacja w poziomie jest możliwa dzięki otworom w uchwytach grzejnikowych o kształcie fasolki. Po zawieszeniu grzejnika dokręć śruby do oporu.

Krok 3. Zawieszenie grzejnika na uchwytach

Grzejnik Purmo Flex waży od 12 do 35 kg w zależności od rozmiaru, więc przy większych modelach przyda się pomocnik. Zawieszaj grzejnik od góry, wsuwając go w wycięcia konsoli, aż usłyszysz charakterystyczne kliknięcie blokady. Sprawdź, czy grzejnik nie chwieje się na boki nawet minimalny luz oznacza złe wycentrowanie.

Krok 4. Montaż zaworów (zasilający i powrotny)

Zawór termostatyczny montuj zawsze na zasilaniu, czyli na rurze prowadzącej ciepłą wodę do grzejnika. Powrotny zawór regulacyjny z nastawą wstępną umieszczamy na rurze wychodzącej z grzejnika. Pomylenie tych ról powoduje, że zawór termostatyczny nie ma możliwości regulacji przepływu, bo mierzy temperaturę po stronie zimnej, a nie gorącej.

Kluczem 30 mm dokręć złączki z wyczuciem. Moment 25-30 Nm wystarczy dla mosiądzu, więcej może zdeformować uszczelkę i dać mikrowyciek, który pojawia się dopiero po tygodniu pracy pod ciśnieniem. Użyj koniecznie dwóch kluczy: jednego do kontrującia korpusu zaworu, drugiego do dokręcania nakrętki złączki.

Krok 5. Podłączenie środkowe symetria i oznaczenia

Purmo Flex ma oznaczenie "środek" naniesione fabrycznie na górnej krawędzi w postaci wypukłego znaku lub kolorowej kropki. To punkt odniesienia przy montażu rur zasilających i powrotnych. Przy podłączeniu środkowym obie rury wchodzą do grzejnika symetrycznie względem osi pionowej, co poprawia rozkład czynnika wewnątrz płyty grzewczej.

Symetrię sprawdzisz miarą złożoną z poziomicy: odmierz odległość od lewej krawędzi grzejnika do rury zasilającej i od prawej krawędzi do rury powrotnej. Obie odległości muszą być identyczne z dokładnością do milimetra. Przy asymetrii powyżej 3 mm część grzejnika pozostaje zimna, bo woda wybiera drogę najmniejszego oporu.

Krok 6. Uszczelnienie połączeń

Teflon nawijaj zawsze w kierunku zgodnym z ruchem gwintu przy dokręcaniu, czyli zgodnie z ruchem wskazówek zegara patrząc od strony nakrętki. Trzy do pięciu zwojów taśmy wystarczy, więcej daje efekt odwrotny, bo taśma zaczyna się rwać i tworzy nierówności. Pasta uszczelniająca sprawdza się lepiej przy gwintach stożkowych, teflon przy walcowych.

Po skręceniu wytrzyj połączenie suchą szmatą i obserwuj przez minutę. Nawet najmniejsza kropelka to sygnał, że trzeba powtórzyć operację. Czekanie na próbę ciśnieniową ujawni wyciek, ale wtedy demontaż jest bardziej kłopotliwy, bo woda zdąży zalać ścianę.

Krok 7. Montaż głowicy termostatycznej

Głowica wkręcana jest ręcznie bez użycia narzędzi, bo mechanizm zatrzaskowy nie toleruje zbyt dużego momentu. Po nałożeniu ustaw pokrętło na cyfrę 3, co odpowiada około 20°C w pomieszczeniu, i odczekaj 15 minut, aż czujnik woskowy osiągnie temperaturę otoczenia. Dopiero potem kalibruj docelową wartość.

Krok 8. Odpowietrzenie grzejnika

Odpowietrznik znajduje się w górnym rogu grzejnika po przeciwnej stronie niż zawór termostatyczny. Otwórz go kluczem imbusowym 5 mm lub specjalnym plastikowym kluczykiem, trzymając pod odpowietrznikiem ściereczkę, bo woda kapie razem z powietrzem. Powietrze wydostaje się z sykiem, gdy pojawi się jednolity strumień wody, zakręć odpowietrznik.

Odpowietrzanie powtarzaj po pierwszym napełnieniu instalacji oraz co sezon przed rozruchem. Powietrze zbiera się w górnej części grzejnika, bo tam panuje najniższe ciśnienie, a samo jego usunięcie poprawia przepływ o 15-20%.

Krok 9. Napełnianie układu i próba ciśnieniowa

Napełniaj instalację powoli, otwierając zawór wody sieciowej lub pompę naczyniową. Szybkie napełnienie wciąga powietrze do rur i każe powtarzać odpowietrzanie od nowa. Ciśnienie robocze ustaw na 1,5-2 bar dla instalacji grawitacyjnych i 1,5-3 bar dla pompowych.

Próbę ciśnieniową przeprowadź przy ciśnieniu wyższym o 50% od roboczego, czyli przy 3 barach dla typowej instalacji. Czas obserwacji to minimum 30 minut, w tym czasie ciśnienie nie może spaść więcej niż 0,2 bar. Spadek oznacza nieszczelność, którą trzeba zlokalizować pianką myjącą.

Krok 10. Regulacja i test działania

Po napełnieniu i odpowietrzeniu ustaw zawór powrotny na nastawę wstępną obliczoną z tabelki producenta. Typowo dla grzejnika o mocy 1000 W przy ΔT 50K nastawa wynosi 2-3 obroty od pełnego zamknięcia. Pełne otwarcie powoduje szum wody i przegrzewanie pomieszczenia, pełne zamknięcie brak grzania.

Włącz kocioł lub źródło ciepła i obserwuj, czy grzejnik nagrzewa się równomiernie od dołu do góry w ciągu 5-10 minut. Jeśli górna część pozostaje chłodna, wróć do kroku ósmego i powtórz odpowietrzanie. Ciepło odczuwalne na dole przy chłodnej górze to klasyczny objaw poduszki powietrznej.

Podłączenie środkowe Purmo Flex schemat i najczęstsze błędy

Podłączenie środkowe daje ogromną swobodę aranżacyjną, bo rury wchodzą do grzejnika z dołu, a ich rozstaw jest znacznie mniejszy niż przy podłączeniu bocznym. Standardowy rozstaw między osiami rur wynosi 50 mm, co ułatwia prowadzenie instalacji w podłodze lub ścianie. Dzięki temu grzejnik można powiesić dokładnie na środku ściany, niezależnie od położenia pionów.

Przy podłączeniu środkowym kluczowe jest zachowanie symetrii oraz identycznej średnicy obu rur. Miedź 15 mm i PEX 16×2 mm dają zbliżone światło wewnętrzne, ale różnią się chropowatością powierzchni wewnętrznej, co wpływa na opory przepływu. Łączenie dwóch różnych średnic w jednym grzejniku powoduje nierównomierny rozkład temperatury na płycie.

Dystans tylnej ścianki grzejnika od ściany pomieszczenia powinien wynosić minimum 3 cm, optymalnie 5 cm. Zbyt bliskie zawieszenie ogranicza konwekcję od tylnej strony, co zmniejsza efektywność grzewczą nawet o 15%. Zbyt dalekie zawieszenie odpycha grzejnik optycznie od ściany i wygląda nieestetycznie przy niskich parapetach.

Schemat podłączenia środkowego wygląda następująco: rura zasilająca wchodzi do króćca oznaczonego kolorem czerwonym lub literą "Z", a powrotna do króćca niebieskiego lub z literą "P". Pomylenie króćców przy montażu skutkuje tym, że zawór termostatyczny dostaje wodę wychłodzoną i nie reguluje temperatury poprawnie, bo jego czujnik błędnie odczytuje warunki pracy.

Odpowietrzanie i eksploatacja grzejnika Purmo po montażu

Tuż po pierwszym uruchomieniu odpowietrz grzejnik dwa razy w odstępie 30 minut, bo w pierwszym cyklu wydobywa się najwięcej powietrza rozpuszczonego w wodzie. Potem czynność tę powtarzaj na początku każdego sezonu grzewczego, najlepiej we wrześniu, zanim temperatura na zewnątrz spadnie poniżej 10°C i instalacja wejdzie na stałe w tryb pracy.

Czyszczenie zaworów polega na odkręceniu głowicy termostatycznej i przemyciu trzpienia regulacyjnego wodą z mydłem. Kamień osadza się na siatce filtracyjnej wewnątrz korpusu, co z biegiem lat zmniejsza przekrój przepływu. Demontaż głowicy raz na dwa lata w zupełności wystarczy, jeśli woda w instalacji jest uzdatniona lub miękka.

Wymiana głowicy termostatycznej to operacja bez narzędzi, o ile głowica jest kompatybilna z zaworem. Standard M30×1,5 obowiązuje w większości zaworów Purmo, ale starsze modele mogą mieć gwint M28. Przy wymianie zwróć uwagę na pozycję zaworu przy maksymalnym otwarciu: zamontowanie głowicy w złej pozycji skutkuje odwróconą skalą i brakiem regulacji.

Ciśnienie w instalacji kontroluj raz w miesiącu na wskaźniku manometru. Spadek ciśnienia o ponad 0,3 bar w ciągu tygodnia bez uzupełniania wody oznacza mikrowyciek, który sam się nie uszczelni. Lokalizacja wymaga pianki myjącej na każdym połączeniu, bo woda w instalacji nie paruje szybko i śladów nie widać gołym okiem przez wiele dni.

Jeśli grzejnik grzeje tylko w połowie, problem leży w trzech obszarach: niesprawne odpowietrzanie, asymetria podłączenia albo zapowietrzony fragment instalacji za zaworem. W pierwszym przypadku wystarczy odkręcić odpowietrznik na kilka sekund. W drugim trzeba poprawić rury. W trzecim konieczne jest sprawdzenie pionu i ewentualne dodanie dodatkowego odpowietrznika automatycznego na najwyższym punkcie.

Najczęstsze błędy montażowe czego unikać

Montaż bez poziomicy to grzech główny instalatora. Krzywy grzejnik nie tylko szpeci wnętrze, ale też zaburza odpowietrzanie, bo powietrze gromadzi się asymetrycznie i nie wydostaje się samoistnie. Poziomica klasy II to koszt 25 zł, a demontaż krzywo zawieszonego grzejnika to strata pół dnia.

Brak zachowanego odstępu od ściany oznacza przegrzewanie fragmentu ściany za grzejnikiem i marnowanie energii. Tynk w tym miejscu żółknie, a farba lateksowa schodzi płatami po dwóch, trzech sezonach. Rozwiązaniem jest dystans 5 cm i listwa montażowa zamiast bezpośredniego kontaktu ze ścianą.

Nieużycie pasty uszczelniającej przy zaworach z gwintem stożkowym to druga przyczyna wycieków zaraz po źle dokręconych złączkach. Pasta nie zastępuje teflonu, ale w połączeniu z nim daje podwójną barierę. Smaruj gwinty cienką warstwą, nie zalewaj, bo nadmiar pasty przedostaje się do wnętrza zaworu i zatyka gniazdo.

Podłączenie odwrócone zasilania z powrotem zdarza się przy braku oznaczeń lub ich ignorowaniu. Grzejnik działa, ale z minimalną mocą, bo czynnik przepływa przez niego pod niewłaściwym kątem względem wewnętrznych kanałów. Sprawdzaj kolorowe oznaczenia na króćcach: czerwony dla zasilania, niebieski dla powrotu.

Ostatni błąd to montaż grzejnika zbyt blisko zasłon lub mebli. Zasłona z grubej tkaniny ogranicza konwekcję o 40%, a szafa ustawiona bezpośrednio przy grzejniku blokuje cyrkulację powietrza całkowicie. Zostaw minimum 15 cm wolnej przestrzeni od frontu grzejnika, a ciepło popłynie tam, gdzie powinno.

Dobór mocy grzejnika Purmo Flex do kubatury pomieszczenia

Standardowe obliczenie mocy grzewczej wygląda następująco: pole powierzchni podłogi mnożysz przez wysokość pomieszczenia i przez współczynnik zapotrzebowania na ciepło wynoszący 60-100 W/m³. Dla nowego budynku z dobrą izolacją stosuje się 60 W/m³, dla starszego z jednowarstwowymi ścianami nawet 100 W/m³.

Przykład praktyczny: łazienka o powierzchni 6 m² i wysokości 2,6 m wymaga mocy 6 × 2,6 × 80 = 1248 W. Grzejnik Purmo Flex o wymiarach 600×1000 mm dostarcza w przybliżeniu 1100 W przy parametrach 75/65/20°C, co jest wystarczające. Przy niższych parametrach instalacji, na przykład 55/45/20°C, moc spada o około 40%, co wymaga większego modelu.

Kuchnia zazwyczaj potrzebuje mniejszej mocy, bo zysk ciepła z kuchenki, lodówki i samej obecności domowników pokrywa 20-30% zapotrzebowania. Współczynnik 60 W/m³ w zupełności wystarcza, a przy otwartej kuchni połączonej z salonem nawet 50 W/m³. Purmo Flex doskonale sprawdza się w takich układach dzięki podłączeniu środkowemu, które ukrywa rury w podłodze.

Parametry techniczne grzejnika Purmo Flex

Poniższa tabela pokazuje wybrane wymiary oraz moc grzewczą dla najpopularniejszych rozmiarów. Parametry podano dla warunków referencyjnych 75/65/20°C, zgodnie z normą PN-EN 442. Wartości rzeczywiste w Twojej instalacji mogą się różnić o ±10% w zależności od temperatury zasilania i powrotu.

Maksymalne ciśnienie robocze wynosi 10 bar, a próba szczelności 13 bar. Dopuszczalna temperatura czynnika grzewczego to 110°C, choć w domowych instalacjach rzadko przekracza się 80°C. Pojemność wodna pojedynczego grzejnika waha się od 1,5 do 5 litrów w zależności od rozmiaru, co warto uwzględnić przy doborze naczynia wzbiorczego.

Kiedy NIE montować grzejnika Purmo Flex samodzielnie

Samodzielny montaż ma sens, gdy masz doświadczenie z instalacjami wodno-kanalizacyjnymi, podstawy hydrauliczne i narzędzia. W pozostałych przypadkach bezpieczniej i często taniej wynająć instalatora z uprawnieniami. Dotyczy to zwłaszcza sytuacji, gdy pion jest wspólny z sąsiadami, a ingerencja w pion grozi zalaniem kilku mieszkań jednocześnie.

Nie montuj grzejnika Purmo Flex samodzielnie, jeśli w lokalu obowiązuje system BMS z równoważeniem hydraulicznym, bo bez wiedzy o nastawach wstępnych zaburzysz pracę całego pionu. Podobnie w budynkach z indywidualnymi węzłami cieplnymi, gdzie każdy zawór ma przypisaną wartość kv obliczoną przez projektanta.

W obiektach zabytkowych lub objętych nadzorem konserwatorskim samodzielny montaż może wymagać zgłoszenia lub pozwolenia. Ściany z tynkiem renowacyjnym, oryginalną stolarką lub historycznymi tynkami nie tolerują wiercenia bez wcześniejszej konsultacji z konserwatorem.

Źródła i normy

Podstawą do obliczeń mocy cieplnej oraz wymagań technicznych dla grzejników stalowych płytowych jest norma PN-EN 442, określająca metodykę badań i deklarowane wartości mocy. Maksymalne ciśnienie robocze i próba szczelności wynikają z tej normy oraz z kart technicznych poszczególnych producentów.

Wymagania dotyczące izolacji termicznej budynków reguluje Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, z późniejszymi zmianami. Zapotrzebowanie na ciepło oblicza się na podstawie Polskiej Normy PN-EN 12831.

Parametry techniczne i tabele mocy dla grzejników Purmo Flex pochodzą z katalogów producenta dostępnych na stronie producenta w sekcji "Dokumenty techniczne". Lista narzędzi i procedury montażowe oparte są na ogólnych wytycznych instalacyjnych dla grzejników płytowych, zgodnych z normą EN 442 i praktyką Polskiego Związku Inżynierów i Techników Sanitarnych.
