Jak zamontować czujnik temperatury ogrzewania podłogowego

Redakcja 2025-02-24 22:07 / Aktualizacja: 2026-03-16 09:29:20 | Udostępnij:

Trzymasz w ręku cienki czujnik temperatury, a pod stopami masz sieć rur ogrzewania podłogowego jeden fałszywy krok i cały komfort domu może ulec zachwianiu. Rozumiem ten niepokój, bo sam kiedyś stałem w podobnej sytuacji, ważąc każdy milimetr. W tym przewodniku krok po kroku pokażę ci, jak wybrać narzędzia i materiały, gdzie dokładnie umieścić czujnik dla optymalnych rezultatów oraz jak bezpiecznie go zamontować, podłączyć i przetestować. Po lekturze poczujesz ulgę, bo instalacja okaże się prosta i pewna, a twój system będzie działał jak marzenie.

Jak zamontować czujnik temperatury ogrzewania podłogowego

Narzędzia i materiały do montażu czujnika podłogowego

Przed rozpoczęciem montażu zbierz wszystkie niezbędne narzędzia i materiały, by uniknąć przerw w pracy i frustracji. Kluczowe elementy to czujnik temperatury dedykowany do ogrzewania podłogowego, zazwyczaj z przewodem o długości 2-5 metrów, rurka ochronna z tworzywa lub metalu o średnicy 6-10 mm oraz regulator pokojowy kompatybilny z systemem. Do tego potrzebujesz wiertarki z wiertłem koronowym do betonu lub otworu w posadzce, taśmy mierniczej, poziomicy i izolacji termicznej. Wybór jakościowych komponentów zapobiega awariom, które mogłyby narazić cię na kosztowne naprawy w przyszłości.

Rurka ochronna musi być elastyczna, odporna na temperaturę do 90°C i łatwa w wyciąganiu, co ułatwia wymianę czujnika bez kuć podłogi. Czujniki NTC o rezystancji 10kΩ przy 25°C sprawdzają się najlepiej w standardowych instalacjach wodnych i elektrycznych. Przewód czujnika powinien być ekranowany, by chronić sygnał przed zakłóceniami elektromagnetycznymi z sąsiednich instalacji. Zawsze sprawdzaj specyfikację regulatora, bo nie każdy model akceptuje dowolny typ sondy.

Podstawowa lista narzędzi

  • Wiertarka udarowa z wiertłem koronowym 10-16 mm
  • Obcinarka do rur i przewodów
  • Klej montażowy lub taśma izolacyjna
  • Śrubokręt płaski i krzyżakowy
  • Multimetr do wstępnych testów
  • Poziomica i taśma miernicza

Nie zapomnij o środkach bezpieczeństwa: okularach ochronnych, rękawicach i odkurzaczu budowlanym do pyłu. Koszt kompletnego zestawu oscyluje wokół 150-300 zł, w zależności od marki, ale inwestycja ta zwraca się w niezawodności systemu. Z praktyki wiem, że brak multimetrów prowadzi do najczęstszych błędów podłączeniowych.

Może Cię zainteresować też ten artykuł Gdzie zamontować termostat w ogrzewaniu podłogowym

W przypadku posadzek drewnianych lub paneli podłogowych wybierz wiertła do drewna z limiterem głębokości, by nie uszkodzić rur grzewczych. Dla betonu stosuj wiertła diamentowe, które tnąc precyzyjnie minimalizują naprężenia w strukturze. Przed zakupem zmierz grubość posadzki to determinuje długość rurki ochronnej.

Optymalne umiejscowienie czujnika temperatury w podłodze

Najważniejsza decyzja to wybór miejsca dla czujnika, bo od niego zależy precyzja regulacji całej strefy ogrzewania. Umieść go w środku strefy grzewczej, 50-100 cm od ściany zewnętrznej i co najmniej 60 cm od zimnych mostków termicznych jak słupy czy okna. Głębokość to zazwyczaj 5-10 mm poniżej wylania wylewki, by mierzył rzeczywistą temperaturę powierzchni podłogowej. Błędne umiejscowienie powoduje przegrzewanie lub niedogrzanie pomieszczenia.

W łazienkach i kuchniach, gdzie podłoga styka się z wodą, trzymaj się 1 metra od odpływu i armatury. Dla systemów wielostrefowych każdy obieg potrzebuje osobnego czujnika w reprezentatywnym punkcie. Unikaj miejsc pod meblami lub dywanami, które zakłócają odczyty podnieś je na czas testów. Ekspert z branży instalacyjnej podkreśla: „Czujnik to oko systemu; ślepe oko oznacza dyskomfort i marnotrawstwo energii”.

Wpływ pozycji na równomierność ogrzewania

Badania pokazują, że czujnik zbyt blisko rury grzewczej zawyża temperaturę o 3-5°C, co skraca żywotność podłogi. Z kolei zbyt daleko powoduje niedoregulowanie. Optymalna odległość od pętli rur to 30-50 cm prostopadle do biegu instalacji.

Dane z wykresu ilustrują spadek temperatury wraz z odległością celuj w 40 cm dla stabilnych odczytów. W nowych instalacjach wodnych stosuj czujniki z sondą kapilarną, elastyczną jak włos, co ułatwia precyzyjne pozycjonowanie. Ulga przychodzi, gdy po raz pierwszy widzisz równomierne ciepło pod stopami.

Dla ogrzewania elektrycznego maty grzewcze wymagają czujnika w rowku wyciętym w podkładzie, zawsze z dala od styku mat. Sprawdź projekt instalacji jeśli strefa jest nieregularna, symuluj odczyty termowizorem przed wylaniem.

Przygotowanie otworu pod rurkę ochronną czujnika

Zaznacz punkt montażu kredą lub taśmą, upewniając się co do głębokości i odległości od rur grzewczych. Użyj wiertarki udarowej z wiertłem koronowym o średnicy nieco większej niż rurka, np. 12 mm dla 10 mm rurki. Wierć prostopadle do podłogi, kontrolując prędkość, by uniknąć pęknięć betonu. Pył odsysaj natychmiast, chroniąc płuca i instalację.

Głębokość otworu powinna sięgać 10-15 cm w głąb wylewki, zależnie od grubości warstwy izolacyjnej. W posadzkach drewnianych stosuj świdry spiralne, by nie rozsadzić desek. Po wywierceniu oczyść otwór sprężonym powietrzem lub odkurzaczem resztki zanieczyszczeń fałszują odczyty czujnika.

Kroki wiercenia krok po kroku

  • Zabezpiecz pomieszczenie folią i odkurzaczem
  • Oznacz środek otworu poziomnicą
  • Wierć w trybie udarowym, bez docisku
  • Sprawdź głębokość patykiem lub sondą
  • Wyczyść i osusz otwór

W starych podłogach testuj obecność rur detektorem, by nie trafić w pętlę grzewczą to najczęstszy powód paniki podczas remontu. Po przygotowaniu otwór powinien być gładki, bez zadziorów, gotowy na rurkę.

Jeśli podłoga jest już wykończona panelami, tnij je piłą oscylacyjną, zachowując minimalną ingerencję. W betonach komórkowych wiercenie idzie szybciej, ale wzmocnij otwór pianką poliuretanową dla stabilności.

Montaż rurki ochronnej dla czujnika ogrzewania

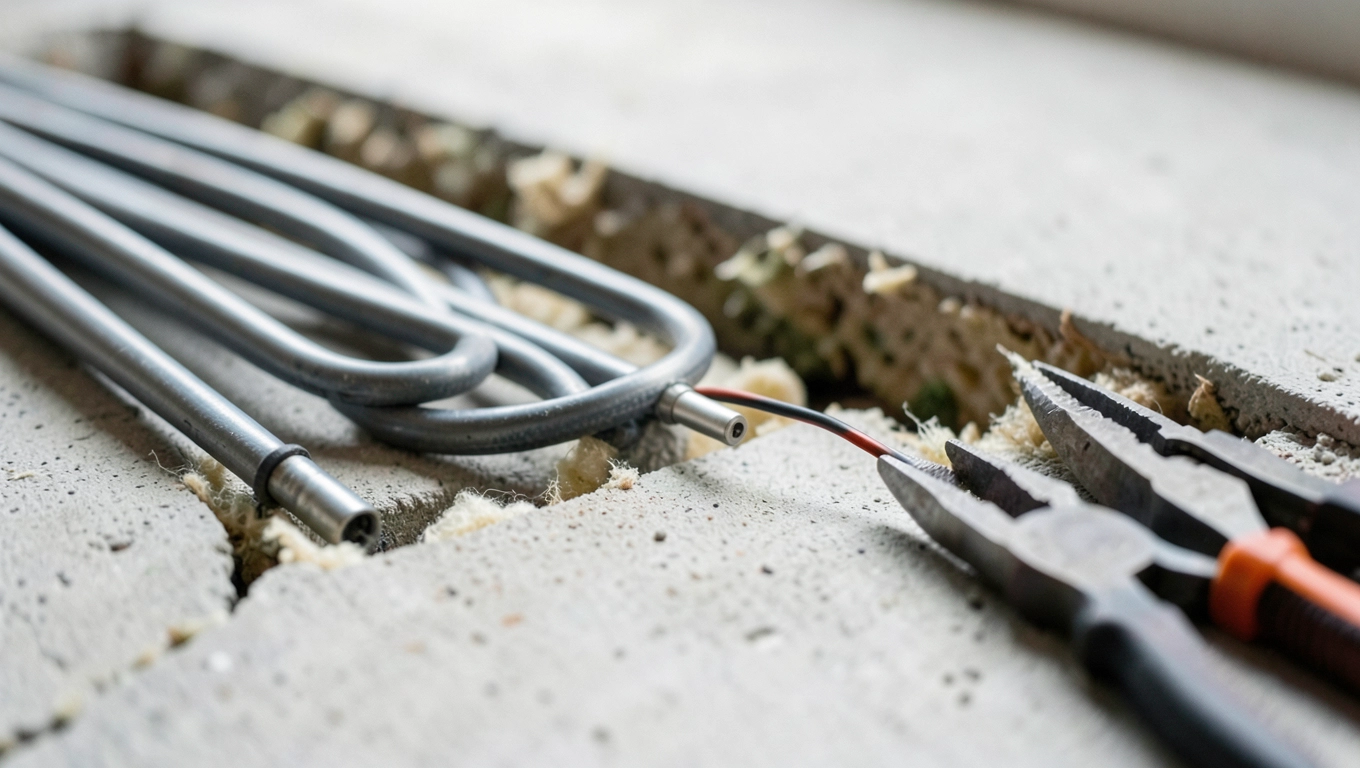

Wsuń rurkę ochronną w przygotowany otwór, upewniając się, że sięga dna i wystaje 20-30 cm nad podłogą do podłączenia. Zakotwicz ją klejem montażowym lub taśmą dwustronną, by nie przesuwała się podczas wylewania lub użytkowania. Dolny koniec zatkaj zatyczką silikonową, zapobiegając wnikaniu zaprawy czy wilgoci. Rurka musi być prosta, bez załamań, dla swobodnego ruchu czujnika.

W systemach wodnych rurka powinna kończyć się 5 mm nad rurą grzewczą, mierzoną sondą. Elastyczne modele z PE lub nylonu wytrzymują cykle termiczne bez pękania. Nadmiar rurki zwijaj luźno w pętli za ścianą, unikając ucisku.

Po zamocowaniu zalej otwór pianką niskoprężną, która izoluje termicznie i wypełnia szczeliny. Wylewka nad otworem powinna być wzmocniona siatką zbrojeniową. To etap, gdzie czujesz narastający spokój fundament jest solidny.

Warianty mocowania rurki

  • Klej termoprzewodzący dla stałego połączenia
  • Clipsy zaciskowe w betonie
  • Taśma izolacyjna w drewnie

W łazienkach stosuj rurki z uszczelkami IP67, odporne na wilgoć. Przed zalaniem przetestuj drożność, przepychając drutem o średnicy 4 mm.

Wkładanie i mocowanie czujnika w rurce podłogowej

Wyciągnij zatyczkę i delikatnie wsuń czujnik do rurki, dociskając go patykiem izolacyjnym do końca. Przewód poprowadź wzdłuż rurki, unikając skręceń, aż do regulatora. Czujnik nie może dotykać ścianek rurki zostaw luz 1-2 mm dla precyzyjnego kontaktu z otoczeniem. To moment napięcia, ale po udanym wsunięciu przychodzi satysfakcja.

Mocuj czujnik na wyjściu rurki opaską zaciskową lub silikonem termoodpornym, szczelnie, ale nie sztywno. Wypełnij rurkę pastą termoprzewodzącą, jeśli producent zaleca, dla lepszego transferu ciepła. Długość przewodu dostosuj nożycami, zostawiając zapas 50 cm na manewry.

W instalacjach retrofowych, gdzie podłoga jest gotowa, używaj cienkich sond kapilarnych o średnicy 3 mm. Zawsze oznacz miejsce montażu etykietą dla przyszłych serwisów. Błąd tu oznacza wielokrotne kucie lepiej zrobić raz a dobrze.

Po wsunięciu sprawdź opór multimetrem: dla NTC 10kΩ powinien wskazywać 9,5-10,5 kΩ w temperaturze pokojowej. Odchyłki sygnalizują uszkodzenie.

Podłączenie czujnika do regulatora ogrzewania podłogowego

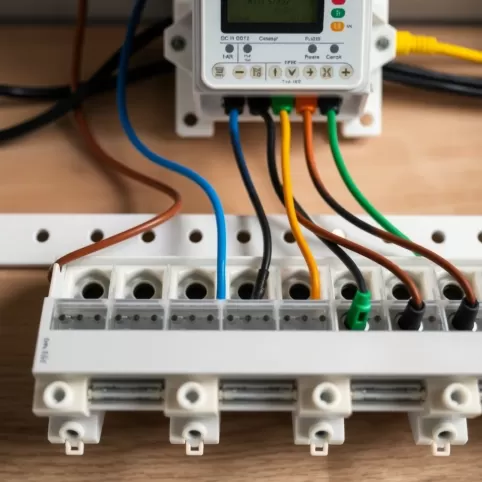

Podłącz przewód czujnika do regulatora zgodnie ze schematem: zazwyczaj dwa przewody do zacisków NT1/NT2 lub SEN+/SEN-. Polaryzacja nie jest wymagana w sensorach NTC, ale sprawdź instrukcję modelu. Użyj konektorów skręcanych lub WAGO dla pewnego styku. Regulator musi być zasilany przed testem.

Typowe schematy podłączenia

  • Regulator pokojowy: SEN do czujnika, COM do masy
  • Sterownik strefowy: NTC1 dla podłogi, NTC2 dla powietrza
  • Moduł WiFi: Dedykowane gniazdo z ekranowaniem

Przewód prowadź w listwach maskujących lub tynku, z dala od przewodów 230V o ponad 30 cm. W systemach inteligentnych sparuj czujnik przez appkę, ustawiając krzywą grzewczą. Ulga następuje, gdy ekran regulatora pokazuje stabilny odczyt.

Norma PN-EN 60335-2-90 reguluje bezpieczeństwo podłączeń w instalacjach grzewczych niskotemperaturowych. Zawsze odłącz zasilanie przed manipulacjami. W regulatorach z PID kalibruj histerezę na 0,5°C dla płynnej pracy.

Jeśli regulator obsługuje multiple sensory, oznacz przewody etykietami. Test wstępny bez grzania potwierdza ciągłość obwodu.

Testowanie i kalibracja czujnika temperatury podłogi

Włącz system na niską temperaturę docelową, np. 25°C, i obserwuj odczyty przez 2-4 godziny. Porównaj z termometrem rtęciowym lub pirometrem na powierzchni podłogi różnica nie powinna przekraczać 1°C. Jeśli odczyt zawyżony, wyciągnij czujnik i repositionuj w rurce. Stabilność to klucz do komfortu.

Kalibracja polega na dostosowaniu offsetu w menu regulatora: +0,5°C dla zawyżenia, -0,5°C odwrotnie. Nagrywaj dane co 30 minut w tabeli dla analizy trendów. W nowych pompach ciepła integruj z protokołem Modbus dla zdalnego monitoringu.

Etapy testu

  • Sprawdzenie oporu na stykach
  • Rozgrzewanie do 28°C i stabilizacja
  • Porównanie z referencyjnym miernikiem
  • Długoterminowy test 24h
  • Dostosowanie krzywych czasowych

"Precyzyjna kalibracja oszczędza 15-20% energii" zaznacza technik z certyfikatem SEP. Po teście zabezpiecz przewody i usuń tymczasowe oznaczenia. System gotowy do sezonu grzewczego działa bezbłędnie, dając pewność i ciepło.

Wykryj anomalie jak skoki o 5°C sygnalizują pękniętą rurkę lub luźny kontakt. Powtarzaj testy co sezon dla długowieczności. To finał, gdzie strach ustępuje dumie z własnej instalacji.
