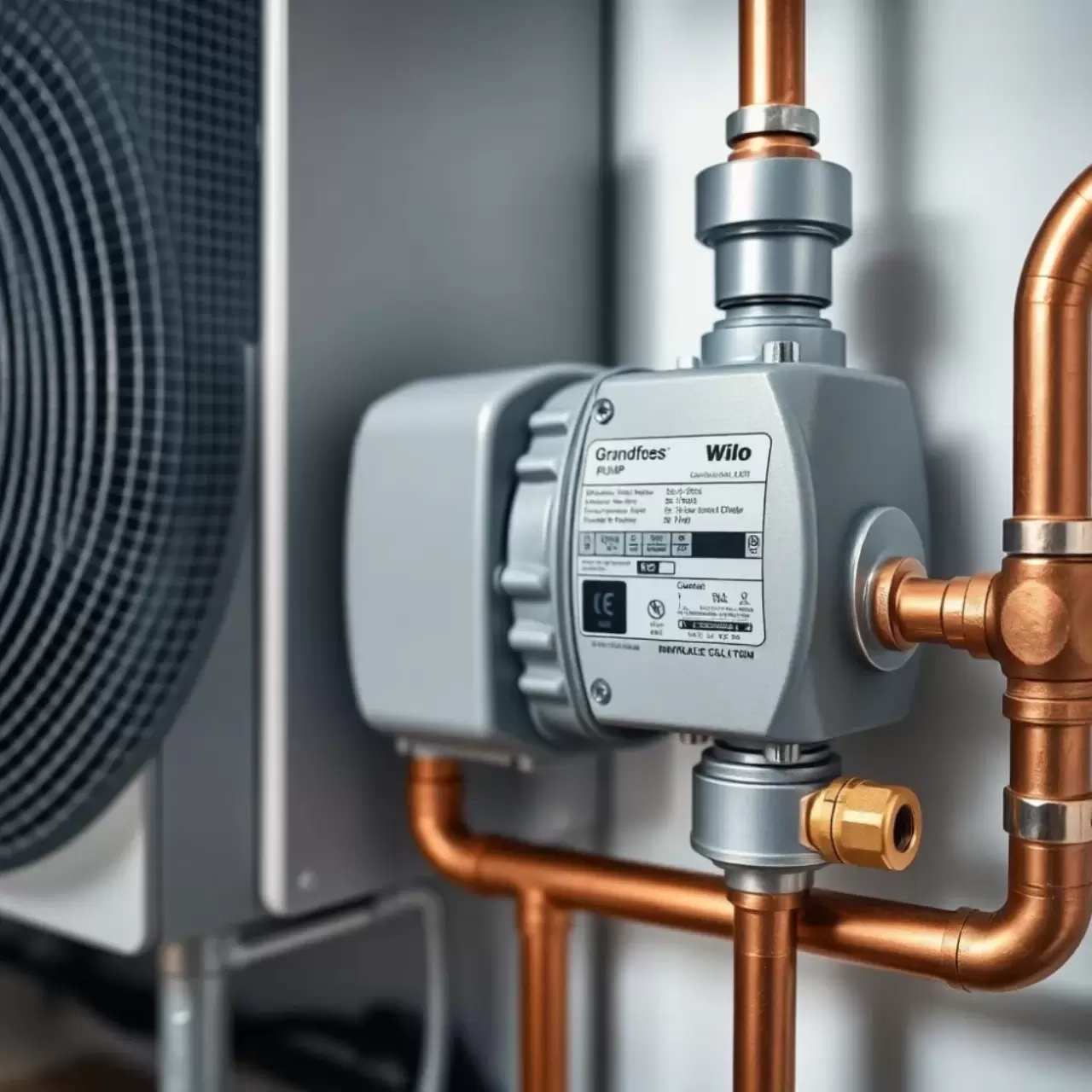

Jak ustawić pompę obiegową przy pompie ciepła i nie przepłacać

Masz pompę ciepła, a mimo to kaloryfery grzeją nierówno, podłogówka szarpie temperaturą, a rachunki za prąd rosną z miesiąca na miesiąc? Winowajcą bywa źle ustawiona pompa obiegowa, która według danych producentów zużywa od 50 do nawet 300 W niepotrzebnie przy każdym cyklu pracy. Prawidłowe ustawienie pompy obiegowej przy pompie ciepła potrafi obciąć zużycie energii tej pompy o 50-70%, a przy okazji wyciszyć instalację i przywrócić komfort cieplny. Poniżej konkretne parametry, tryby pracy i procedura zmiany biegu, które zamykają temat raz na zawsze.

• Dlaczego fabryczne ustawienie pompy obiegowej marnuje prąd
• Proporcjonalna, stałociśnieniowa czy stałoobrotowa - którą wybrać
• Objawy źle ustawionej pompy w układzie z pompą ciepła
• Charakterystyka pompy obiegowej pod konkretną instalację
• Zmiana biegu pompy obiegowej krok po kroku
• Oszczędność energii po prawidłowym ustawieniu

Dlaczego fabryczne ustawienie pompy obiegowej marnuje prąd

Każda pompa obiegowa schodzi z fabrycznej linii w położeniu maksymalnym, czyli na trzecim biegu lub na najwyższej charakterystyce proporcjonalnej. Producent zakłada w ten sposób „bezpieczny nadmiar", który zagwarantuje przepływ w niemal każdej instalacji. W praktyce ten zapas oznacza, że wirnik tłoczy wodę z dużą prędkością nawet wtedy, gdy zawory termostatyczne są przymknięte, a pompa ciepła pracuje na niskim obciążeniu.

Mechanizm marnowania energii działa prosto: im wyższa prędkość obrotowa, tym większa moc pobierana (zależność sześcienna przy zmianie punktu pracy). Przejście z pełnego biegu na bieg pierwszy w typowej pompie obniża pobór mocy z około 45-60 W do 5-10 W. Różnica, powtórzona przez 5000 godzin sezonu grzewczego, daje kilkaset kilowatogodzin rocznie.

Drugim problemem ustawienia fabrycznego jest szum hydrauliczny. Nadmierna prędkość przepływu wywołuje kawitację, wibracje i charakterystyczne „jęczenie" w rurach. Objaw nasila się szczególnie w instalacjach podłogowych o małych przekrojach i dużej liczbie pętli, gdzie opory lokalne rosną geometrycznie.

Trzecim, mniej oczywistym skutkiem, jest nieprawidłowa współpraca z pompą ciepła. Modulacja sprężarki wymaga stabilnego przepływu po stronie dolnego źródła i górnego obiegu. Gdy pompa obiegowa „szarpie" wydajnością, sprężarka musi kompensować skoki, co obniża współczynnik SCOP i przyspiesza zużycie sprężarki.

Proporcjonalna, stałociśnieniowa czy stałoobrotowa - którą wybrać

Współczesne pompy obiegowe oferują trzy podstawowe charakterystyki, z których każda sprawdza się w innym typie układu. Zrozumienie ich działania zaczyna się od fizyki: pompa utrzymuje stałą wysokość podnoszenia, stały przepływ lub stałe ciśnienie, reagując na zmiany oporów w instalacji.

Tryb proporcjonalny (pp) obniża wysokość podnoszenia, gdy spada zapotrzebowanie na przepływ. Reaguje więc na przymknięte zawory i pracuje ciszej przy częściowym obciążeniu. To naturalny wybór dla klasycznych instalacji grzejnikowych, zwłaszcza dwururowych, gdzie opory zmieniają się dynamicznie wraz z pracą zaworów termostatycznych.

Tryb stałociśnieniowy (cp) utrzymuje stałą różnicę ciśnień niezależnie od przepływu. Sprawdza się w ogrzewaniu podłogowym, gdzie długie pętle mają wysokie opory hydrauliczne, oraz w modernizowanych instalacjach bez aktualnej dokumentacji projektowej. Stała wysokość podnoszenia chroni przed niedogrzewaniem ostatnich pętli przy dużej liczbie obiegów.

Tryb stałoobrotowy (stała prędkość, oznaczany czasem I, II, III) utrzymuje stałą prędkość obrotową wirnika. To rozwiązanie zarezerwowane dla obiegów o stabilnym przepływie: ładowanie zasobnika ciepłej wody użytkowej, cyrkulacja CWU, współpraca z buforem. Nie reaguje na zmiany oporów, więc w instalacji z zaworami termostatycznymi prowadzi do szumów i dyskomfortu.

Kiedy wybrać który tryb

Dla typowego domu 120 m² z ogrzewaniem grzejnikowym najczęściej wskazany jest tryb proporcjonalny na biegu drugim. Dla podłogówki o 6-10 pętlach, długości 80-100 m każda, bezpieczniej postawić stałociśnieniowy. Obieg CWU wymaga biegu stałego, dobranego do wydajności wymiennika w zasobniku.

Objawy źle ustawionej pompy w układzie z pompą ciepła

Niedogrzewanie przy jednoczesnym wysokim poborze prądu to pierwszy sygnał ostrzegawczy. Pompa tłoczy zbyt dużo wody, sprężarka pracuje na wyższym punkcie, a mimo to część grzejników pozostaje chłodna. Przyczyną bywa krytyczny spadek ciśnienia na końcach gałęzi, wywołany nadmiernymi oporami przy pełnym otwarciu zaworów.

Szumy i gwizdy w rurach pojawiają się, gdy prędkość przepływu przekracza 1 m/s w rurach o mniejszych średnicach. Normy instalacyjne (PN-EN 12828) zalecają utrzymanie prędkości wody w zakresie 0,3-1,0 m/s. Przekroczenie górnej granicy powoduje turbulencje i kawitację, słyszalne jako metaliczne piszczenie lub stukanie.

Cykliczne włączanie i wyłączanie kotła (a w układzie z pompą ciepła - częste uruchamianie sprężarki) wynika z przesunięcia punktu pracy. Sprężarka reaguje na zbyt niską temperaturę powrotu, wyłącza się, a po chwili temperatura w budynku spada poniżej progu komfortu. Efekt to krótkie cykle, które obniżają sprawność sezonową i przyspieszają zużycie elementów.

Skoki temperatury w pomieszczeniach, zwłaszcza w układach mieszanych (grzejniki + podłogówka), często wskazują na źle dobrany tryb pracy. Pompa stałoobrotowa w instalacji z zaworami termostatycznymi nie kompensuje przymknięcia, więc nadmiar ciepła trafia do grzejników bez przepływu, a do podłogówki - za mało.

Charakterystyka pompy obiegowej pod konkretną instalację

Prawidłowy dobór zaczyna się od projektu. W dobrze opracowanej dokumentacji znajdziesz wymagany przepływ (l/h), wysokość podnoszenia (mH₂O) oraz typ medium. Bez tych danych pozostaje praca szacunkowa, która w układzie z pompą ciepła powinna zawsze zmierzać ku trybowi stałociśnieniowemu (bezpieczniejszemu).

Lista kontrolna przed zmianą ustawienia:

• Sprawdź projekt instalacji (wymagany przepływ, opory, średnice rur).
• Określ typ instalacji: grzejnikowa, podłogowa, mieszana, CWU.
• Zmierz ciśnienie w naczyniu wzbiorczym i porównaj z wymaganym (zwykle 1,0-1,5 bar dla domu jednorodzinnego).
• Sprawdź temperaturę zasilania i powrotu na pompie ciepła (delta T 5-10 K to wartość referencyjna).
• Skontroluj stan filtra siatkowego - zatkanie filtra symuluje „za małą pompę".
• Zweryfikuj otwarcie zaworów odcinających na rozdzielaczu.

Dla domu 120 m² z podłogówką o 8 pętlach (każda ~80 m) i zasilaniem 35°C, wymagany przepływ to około 1,2-1,6 m³/h, a wysokość podnoszenia 3,5-4,5 mH₂O. Pompa ustawiona na tryb stałociśnieniowy cp z wartością 3,5 m poradzi sobie bez szumów przy zmiennym obciążeniu.

Dla instalacji grzejnikowej dwururowej (10-12 grzejników, średnice 15-22 mm) lepsza będzie proporcjonalna pp z wartością 2,5-3,0 m. Pompa automatycznie obniży ciśnienie, gdy zawory termostatyczne się przymkną, co wyciszy układ i obniży pobór mocy.

Charakterystyka a krok regulacji

Nowoczesne pompy z regulacją elektroniczną pozwalają na płynną zmianę wysokości podnoszenia w zakresie od 1,5 do 6 mH₂O. Zmiana co 0,5 m odpowiada skokowi o 10-20% wydajności. W praktyce warto wykonywać regulację etapami: zmierzyć temperaturę, odczekać 2 godziny na stabilizację, ponownie zmierzyć. Dopiero po tym obserwować dobierany bieg.

Zmiana biegu pompy obiegowej krok po kroku

Procedura zmiany ustawienia nie wymaga narzędzi, ale wymaga cierpliwości. Pompa pracuje pod napięciem, więc nie dotykasz jej mokrymi rękami, a każdą zmianę biegu poprzedzasz odczytem aktualnego stanu.

Krok 1. Wyłącz pompę ciepła i odczekaj 5 minut, aż pompa obiegowa zatrzyma się samoczynnie. Pozostawienie pod napięciem grozi zakłóceniem podczas przestawiania.

Krok 2. Zlokalizuj panel sterowania na korpusie pompy. W klasycznych modelach z trzema biegami to przełącznik suwakowy z oznaczeniami I, II, III. W pompach elektronicznych to przycisk lub pokrętło z wyświetlaczem LED.

Krok 3. Przestaw pompę na bieg niższy o jedno położenie. Na przykład z III na II lub z trybu proporcjonalnego na stałociśnieniowy. Zbyt gwałtowna zmiana nie pozwala ocenić wpływu na instalację.

Krok 4. Włącz pompę ciepła i odczekaj 2-4 godziny. W tym czasie nie wykonuj żadnych innych regulacji. Po kwadransie sprawdź, czy grzejniki osiągają temperaturę zadaną, a podłogówka utrzymuje stabilne 26-28°C.

Krok 5. Zmierz temperaturę zasilania i powrotu na pompie ciepła. Różnica 5-10 K (delta T 5-10 K) oznacza prawidłowy przepływ. Większa różnica wskazuje na zbyt mały przepływ, mniejsza na zbyt duży.

Krok 6. Powtarzaj kroki 3-5 do uzyskania stabilnej pracy i komfortu cieplnego. Czasem potrzeba 2-3 iteracji, by znaleźć optimum. Po znalezieniu właściwego ustawienia zanotuj je w dokumentacji instalacji.

Kiedy robić to po sezonie, a kiedy od razu

Jeśli instalacja działa stabilnie, a rachunki mieszczą się w normie, regulację odkładasz na okres po sezonie grzewczym. Wakacyjny przegląd instalacji to dobry moment, bo pompa ciepła pracuje wówczas na chłodzenie lub stoi, a obieg grzewczy jest wyłączony. Zmiana ustawienia nie wymaga wtedy kompromisów komfortowych.

Jeśli natomiast pojawiają się szumy, niedogrzewanie lub wyraźne skoki temperatur, regulacji nie odkładasz. Czekanie oznacza dalsze straty energii, a czasem ryzyko awarii sprężarki pompy ciepła. W takiej sytuacji regulujesz niezwłocznie, przy pierwszym dniu sprzyjającej pogody i stabilnym obciążeniu budynku.

Oszczędność energii po prawidłowym ustawieniu

Różnica w zużyciu prądu między trybem maksymalnym a prawidłowo dobranym sięga 50-70% w obrębie samej pompy obiegowej. Bezwzględna wartość zależy od mocy pompy, liczby godzin pracy i początkowego biegu. Dla pomocy 45 W pracującej 5000 h/rok na biegu III, zmiana na bieg I lub na tryb pp obniża roczne zużycie z około 225 kWh do 50-70 kWh. Przy stawce 0,85 zł/kWh daje to oszczędność rzędu 130-150 zł rocznie, zwykle więcej niż różnica w cenie między pompą sterowaną elektronicznie a prostą trzybiegową.

Zwrot z prawidłowej konfiguracji liczony jest więc w miesiącach, nie latach. W domu 120 m² w technologii standardowej, z prawidłowo ustawioną pompą, cała instalacja osiąga współczynnik SCOP na poziomie 3,5-4,2, a końcowy rachunek za prąd spada o kilka tysięcy złotych rocznie w porównaniu z nieprawidłowo ustawionym układem.

Źródła danych i normy

Parametry techniczne i zakresy regulacji opierają się na kartach katalogowych wiodących producentów pomp obiegowych oraz normie PN-EN 12828 (Instalacje ogrzewcze w budynkach - Projektowanie i obliczanie). Wartości referencyjne prędkości wody w instalacjach zaczerpnięto z wytycznych PN-EN 1264 (Ogrzewanie podłogowe) oraz VDI 2035 (Ochrona przed kamieniem w instalacjach CWU). Specyfikę współpracy pompy obiegowej z pompą ciepła opisuje natomiast instrukcja projektowania źródeł ciepła według wytycznych Instytutu Techniki Budowlanej oraz normy EN 14511 dotyczącej wydajności pomp ciepła.
