Wyobraź sobie sieć niewidzialnych tętnic, pulsujących gorącą wodą, które dają życie Twojemu domowi w chłodne dni. Centralne ogrzewanie to serce komfortu, ale jak każda skomplikowana struktura, może mieć swoje słabe punkty – nieszczelności instalacji. Zastanawiasz się, Jak sprawdzić szczelność centralnego ogrzewania, zanim drobna usterka zamieni się w kosztowny problem? Krótka odpowiedź brzmi: kluczową metodą jest przeprowadzenie kontrolowanej, ciśnieniowej próby szczelności instalacji, która wczesniej czy później wskaże każdy przeciek i jest kluczowa do bezproblemowej eksploatacji systemu.

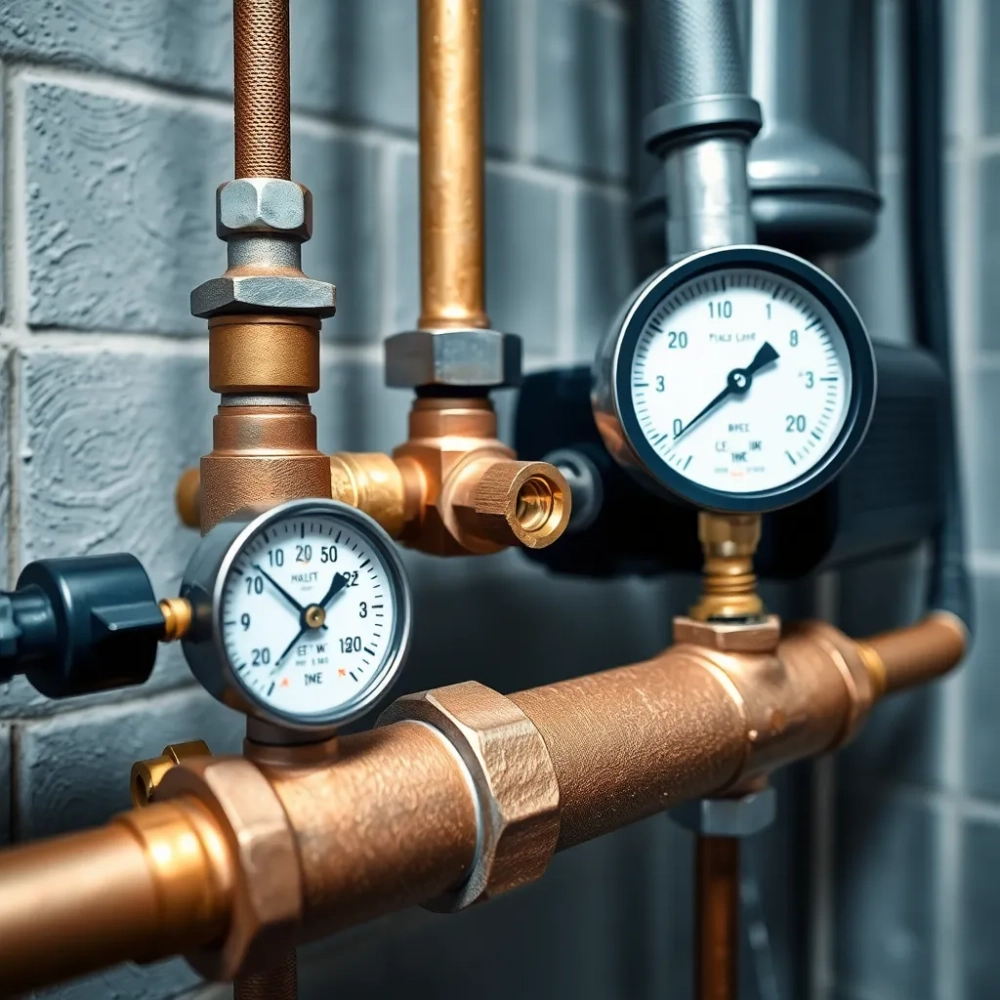

Jak sprawdzić szczelność centralnego ogrzewania

Spis treści:

Przyglądając się bliżej różnym instalacjom w ciągu lat, zebraliśmy cenne spostrzeżenia dotyczące tego, gdzie najczęściej pojawiają się problemy ze szczelnością. To trochę jak gromadzenie danych policyjnych o miejscach zbrodni w celu przewidywania przyszłych problemów – pozwala nam to spojrzeć na zagadnienie "jak sprawdzić szczelność centralnego ogrzewania" z perspektywy statystycznej. Choć nie jest to pełna metaanaliza tysięcy systemów, nasze obserwacje z kilkuset przeprowadzonych testów wskazują na pewne powtarzające się wzorce, które mogą być ostrzeżeniem dla każdego instalatora czy właściciela.

Potencjalne miejsce nieszczelnościOrientacyjna częstość wystąpienia problemów (na 100 testów ciśnieniowych)*
Połączenia gwintowane25-35 razy
Połączenia zaciskowe (np. złączki PEX, Al-PEX)15-20 razy
Uszczelnienia na zaworach (grzejnikowe, kulowe)10-15 razy
Wady materiałowe rur/kształtek<5 razy
Nieszczelności spawów/lutów (w systemach metalowych)5-10 razy
Odpowietrzniki automatyczne5-10 razy

* Dane oparte na własnych, przykładowych obserwacjach z rynku, nie stanowią ścisłych danych badawczych.

Powyższe dane to tylko migawka, ale wyraźnie pokazują, że choć teoretycznie każda część systemu może przeciekać, to połączenia – te małe, często ukryte punkty spajające całość – są statystycznie najsłabszym ogniwem. Zwłaszcza starego typu połączenia gwintowane, które wymagają precyzji i odpowiedniego materiału uszczelniającego, są częstą przyczyną spadków ciśnienia podczas próby. Złączki zaciskowe są znacznie bardziej niezawodne pod warunkiem prawidłowego zaciśnięcia, co podkreśla, jak krytyczny jest etap instalacji i późniejsza dokładna weryfikacja każdego punktu. Nawet pozornie drobne elementy jak odpowietrzniki mogą sprawiać kłopot, co pokazuje, że podczas testu trzeba być niczym detektyw z lupą, badający każdy trop, nawet ten najmniej oczywisty.

Przygotowanie instalacji do próby szczelności

Zanim w ogóle pomyślimy o nabijaniu ciśnienia, system musi być na to gotowy. Pierwszym, absolutnie niezbędnym krokiem, jest przepłukanie instalacji wodą. Wyobraź sobie, że masz przeprowadzić ważny test krwi – najpierw upewniasz się, że pacjent jest w odpowiednim stanie i nie ma w nim żadnych niepożądanych zanieczyszczeń, które mogłyby zaburzyć wynik. Płukanie usuwa opiłki metalu, resztki taśmy teflonowej, pakuł, past czy nawet drobiny styropianu, które mogły dostać się do przewodów w trakcie montażu.

Te zanieczyszczenia to nie tylko potencjalne blokady. Mogą one uszkodzić pompę testową, zatkać zawory, a nawet osiąść w manometrze, fałszując odczyty. Czystość hydrauliczna przed testem jest kluczowa dla jego prawidłowego przebiegu i wiarygodności wyników. Płukanie powinno być wykonywane aż do momentu, gdy wypływająca woda będzie klarowna i pozbawiona widocznych osadów.

Kolejną rzeczą, na którą trzeba zwrócić uwagę, jest temperatura. Próbę ciśnieniową powinno się wykonywać w dodatnich temperaturach otoczenia, najlepiej między 5°C a 25°C. Stabilna temperatura, utrzymująca się przez cały czas trwania testu (zarówno podczas napełniania, jak i obserwacji ciśnienia), jest niezwykle ważna, ponieważ wahania temperatury wody wpływają na jej objętość i w konsekwencji na ciśnienie w zamkniętym systemie, co może prowadzić do błędnych interpretacji wyników.

Konieczne jest odłączenie od instalacji wszystkich urządzeń, które nie są przystosowane do pracy pod podwyższonym ciśnieniem lub mogłyby zakłócić przebieg testu. Do tej grupy należą przede wszystkim zawory bezpieczeństwa i naczynia wzbiorcze – ich zadaniem jest reagowanie na nadciśnienie w warunkach roboczych, a ciśnienie próbne znacznie te wartości przekracza, grożąc ich uszkodzeniem lub samoczynnym zadziałaniem. Należy również odłączyć manometry systemowe (zostawiamy tylko ten na pompie testowej), czujki ciśnienia oraz wszelkie elementy regulacyjne czy odpowietrzniki automatyczne (często mają zbyt niskie ciśnienie robocze).

Po odłączeniu wrażliwych elementów, instalację należy powoli napełnić zimną wodą. Napełnianie od najniższego punktu systemu, z jednoczesnym odpowietrzaniem najwyższych punktów (np. przez specjalne odpowietrzniki ręczne na rozdzielaczach czy grzejnikach, jeśli już są zamontowane, lub poprzez punkty odpowietrzające przewidziane w projekcie), jest kluczowe. Usunięcie jak największej ilości powietrza przed rozpoczęciem testu właściwego minimalizuje ryzyko spadku ciśnienia spowodowanego kompresją lub rozpuszczaniem się powietrza w wodzie.

Po pełnym napełnieniu i odpowietrzeniu, zaleca się odczekanie co najmniej 24 godzin przed przystąpieniem do właściwego nabijania ciśnienia próbnego. Ten okres stabilizacji pozwala wodzie w pełni rozproszyć się po systemie, ujawnić wszelkie kieszenie powietrza, które następnie można dodatkowo odpowietrzyć, a także pozwala temperaturom w systemie i otoczeniu wyrównać się. Niektórzy instalatorzy praktykują nawet dwukrotne odpowietrzenie systemu po napełnieniu – jedno zaraz po zalaniu i drugie po kilku lub kilkunastu godzinach. Czasem "pauza technologiczna" jest równie ważna, jak sam test.

Szczegółowe etapy wykonywania próby ciśnieniowej

Próba ciśnieniowa właściwa to moment, w którym sprawdzian staje się rygorystyczny. Zaczynamy od podłączenia specjalistycznej pompy testowej – może być ręczna (popularna w mniejszych instalacjach) lub elektryczna (dla większych systemów i wygodniejszej pracy), wyposażonej w zbiornik na wodę lub podłączenie do źródła wody, zawory odcinające i, co najważniejsze, precyzyjny manometr na pompie. Manometr ten powinien być wyskalowany do ciśnienia znacznie wyższego niż przewidziane ciśnienie próbne, najlepiej z dokładnością do 0,1 bara, aby umożliwić dokładny odczyt.

Pompa zazwyczaj jest podłączana do najniższego punktu instalacji, często do zaworu spustowego lub dedykowanego króćca serwisowego. Połączenie to musi być oczywiście absolutnie szczelne. Po podłączeniu i upewnieniu się, że wszystkie punkty odpowietrzające i zawory odcinające (poza tymi służącymi do napełniania i odpowietrzania) są zamknięte, można rozpocząć zwiększanie ciśnienia w systemie.

Podnoszenie ciśnienia odbywa się stopniowo. Nie "bijemy" od razu do wartości docelowej. Najpierw pompujemy do osiągnięcia ciśnienia zbliżonego do roboczego, powiedzmy do 1,5-2 barów w typowej instalacji grzejnikowej. Na tym etapie warto chwilę odczekać (np. 15-30 minut) i ponownie sprawdzić wszystkie połączenia wzrokowo – ewentualne duże, ewidentne nieszczelności powinny już dać o sobie znać wyraźnymi wyciekami lub znaczącym spadkiem ciśnienia. Taki wczesny sygnał pozwala zaoszczędzić czas i wodę, eliminując problem zanim dojdziemy do wyższych wartości.

Gdy instalacja okaże się wstępnie szczelna na niższym ciśnieniu, przystępujemy do osiągnięcia utrzymanie wymaganego ciśnienia próbnego, o którym szczegółowo będziemy mówić w następnym rozdziale. Pompujemy wodę, aż manometr wskaże wymaganą wartość. Ten proces powinien być również wykonywany w miarę płynnie, aby nie obciążać instalacji gwałtownymi skokami ciśnienia. Gdy osiągniemy wartość docelową, zamykamy zawór na pompie testowej, odcinając ją od systemu (ale pozostawiając podłączony manometr do odczytu) i dokładnie zapisujemy wskazanie manometru oraz dokładny czas rozpoczęcia obserwacji.

Pierwsza faza obserwacji, trwająca zazwyczaj 30-60 minut, jest przeznaczona na wykrycie ewidentnych wycieków i wstępne ustabilizowanie się ciśnienia po pompowaniu. W tym czasie mogą wystąpić bardzo niewielkie spadki ciśnienia spowodowane adaptacją systemu i resztkową kompresją powietrza. Jednak znaczący spadek (>0,1-0,2 bara w ciągu godziny, zależnie od wielkości systemu) jest czerwoną flagą – oznacza poważny problem, który trzeba zlokalizować i usunąć, zanim przystąpi się do dłuższej obserwacji.

Kluczową częścią testu jest faza druga – dłuższa obserwacja, która według standardów branżowych dla centralnego ogrzewania powinna trwać zazwyczaj 24 godziny. W tym czasie ciśnienie w instalacji nie powinno znacząco spaść. Dopuszcza się minimalne, ledwo zauważalne spadki (często interpretowane jako <0,1 bara na 24h, choć normy mogą być różne i precyzyjnie określać dopuszczalne odchylenia), wynikające np. z absorpcji gazów resztkowych przez wodę czy bardzo minimalnych, dopuszczalnych rozszerzeń materiału rur pod ciśnieniem. Ważne jest, aby w tym okresie temperatura otoczenia była stabilna, by uniknąć fałszywych odczytów. Regularne, np. co kilka godzin, sprawdzanie wskazania manometru i jego dokumentowanie jest standardową praktyką, niczym patrolowanie terenu przez ochronę – nigdy nie wiesz, kiedy coś się wydarzy.

Wymagane ciśnienie próbne dla centralnego ogrzewania

Wymagane ciśnienie próbne dla centralnego ogrzewania to jedna z tych kwestii, która wydaje się prosta, ale ma swoje niuanse. Podstawowa zasada, często powtarzana w normach branżowych (choć konkretne wartości mogą się różnić w zależności od systemu i kraju), mówi, że ciśnienie próbne powinno wynosić co najmniej ciśnienie robocze w najniższym punkcie instalacji, powiększone o zapas bezpieczeństwa. Ten zapas to najczęściej 2 bary.

Dlaczego dodajemy te 2 bary? To nic innego jak margines bezpieczeństwa, mający za zadanie sprawdzić, czy system jest w stanie wytrzymać obciążenia wyższe od tych, z którymi będzie miał do czynienia na co dzień w trakcie normalnej eksploatacji. Pomyśl o moście – jest budowany, by wytrzymać ciężar samochodów, ale jego konstrukcja jest testowana obciążeniami znacznie większymi, aby mieć pewność, że nie zawiedzie w ekstremalnych warunkach czy po latach użytkowania. Instalacja CO pracuje zazwyczaj przy ciśnieniu roboczym rzędu 1,5 do 3 barów, ale musi być gotowa na nagłe skoki ciśnienia czy po prostu wytrzymać obciążenie materiałowe przez lata.

Ciśnienie robocze w najniższym punkcie instalacji wynika z wysokości słupa wody (ciśnienia hydrostatycznego) od najwyższego punktu instalacji do miejsca pomiaru (lub do poziomu grzejnika/pętli podłogówki w przypadku niższych pięter) plus ciśnienie wstępne ustawione w naczyniu wzbiorczym (zwykle około 1,0-1,5 bar). Dla instalacji sięgającej 10 metrów wysokości (np. budynek 3-4 kondygnacje) ciśnienie hydrostatyczne wynosi około 1 bar. Dodając do tego ciśnienie wstępne z naczynia (np. 1,5 bar), ciśnienie robocze na dole systemu może wynosić około 2,5 bar.

Zgodnie z zasadą "ciśnienie robocze + 2 bar", testowe ciśnienie dla takiej hipotetycznej instalacji 10-metrowej wyniosłoby 2,5 bar + 2 bar = 4,5 bar. I tu wchodzą minimalne wartości podawane w normach: nie mniej niż 4 bary dla instalacji grzejnikowej i minimum 9 barów dla instalacji podłogowej lub ściennej. Dlaczego tak? Instalacje podłogowe (PE-X, PE-RT, Al-PEX) są zakrywane w posadzce, a ich ewentualne nieszczelności są ekstremalnie trudne i kosztowne w naprawie. Materiały te, chociaż bardzo trwałe, pracują w systemie pod wyższym stresem termicznym i mechanicznym (ciężar posadzki, rozszerzalność). Wymaganie 9 barów jako minimum testowego dla podłogówki ma dać niemal stuprocentową pewność, że te embedded connections wytrzymają dekady. Co więcej, rury i kształtki do podłogówki często posiadają wyższe ciśnienie nominalne (np. PN10-PN16).

W przypadku instalacji grzejnikowych (miedź, stal, PEX-AL-PEX) 4 bary minimalnego ciśnienia próbnego są zazwyczaj wystarczające. Jeśli dla naszej hipotetycznej instalacji 10-metrowej obliczyliśmy 4,5 bara, to zgodnie z normą testujemy ją na 4,5 bara (lub 6 barów, jeśli taką "rutynę" stosujemy, ale o tym niżej). Jeśli wysokość systemu byłaby niewielka, np. dom parterowy z piwnicą (max wysokość słupa wody 4m ~ 0,4 bar), z ciśnieniem wstępnym naczynia 1,5 bar, ciśnienie robocze wyniosłoby 1,9 bar. Dodając 2 bar, dostajemy 3,9 bar. Ale minimum dla grzejników to 4 bary. Więc testujemy na 4 bary. Proste, prawda? (Nie zawsze, wymaga przemyślenia).

Co z popularną praktyką stosowania 6 barów dla instalacji grzejnikowych? Często instalatorzy stosują tę wartość uniwersalnie. Jest to wyżej niż wymagane 4 bary, a jednocześnie zazwyczaj powyżej wartości "ciśnienie robocze + 2 bar" dla większości standardowych budynków mieszkalnych o wysokości do 5-6 kondygnacji (ok. 15-18m wysokości systemu, co daje ciśnienie robocze do ok. 3,3 bar, plus 2 bary = 5,3 bar). 6 barów to więc taki bezpieczny kompromis – wyższy test niż bezwzględne minimum, dający większą pewność, ale bez ekstremalnego naprężania systemu do wartości, które mogłyby uszkodzić potencjalnie słabsze, choć fabrycznie dopuszczone do pracy w normalnych warunkach, komponenty.

Co oznaczają wyniki próby szczelności?

Docieramy do sedna – odczytu werdyktu, niczym sędzia ogłaszający wyrok. Po upływie wymaganego czasu obserwacji, najczęściej 24 godzin, następuje kluczowy moment – ponowny odczyt manometru. I tu możliwe są w zasadzie dwa scenariusze, każdy z zupełnie innymi konsekwencjami dla dalszych prac i przyszłego spokoju właściciela.

Pierwszy, ten upragniony, to stabilny wynik próby ciśnieniowej. Oznacza to, że wskazanie manometru po 24 godzinach jest praktycznie takie samo, jak to zapisane na początku fazy obserwacji. Jakieś minimalne wahania (na poziomie rzędu 0,05 bara w ciągu 24h na dużym systemie) mogą być tolerowane i zazwyczaj nie świadczą o nieszczelności, ale raczej o zjawiskach fizycznych jak stabilizacja termiczna czy rozpuszczanie powietrza w wodzie. Wynik próby ciśnieniowej pozytywny to zielone światło. To potwierdzenie, że sieć rur, złączek i zaworów jest niczym hermetycznie zamknięte laboratorium, gotowe do przyjęcia ciepłego medium. Można spokojnie przechodzić do kolejnych etapów prac wykończeniowych – zalewania posadzek, zabudowy ścian, malowania.

Drugi scenariusz, mniej przyjemny, to zauważalny spadek ciśnienia w instalacji. Jak mocny? Już spadek o 0,1-0,2 bara w ciągu 24 godzin, który nie wynika z oczywistej zmiany temperatury otoczenia, powinien wzbudzić poważny niepokój. Większe spadki, np. o pół bara czy cały bar, są ewidentnym dowodem na to, że system ma problem – nieszczelność w systemie. Manometr opadający na naszych oczach to sygnał alarmowy, którego nie wolno zignorować. To tak, jakby Twój dom próbował Ci coś powiedzieć, zanim będzie za późno.

Przyczyny spadku ciśnienia mogą być różne. Najbardziej oczywista to oczywiście fizyczny wyciek wody. Może to być spowodowane źle wykonanym połączeniem gwintowanym (np. za mało pakuł, zły materiał uszczelniający, zbyt słabe dokręcenie), niedokręconą lub uszkodzoną złączką zaciskową, uszkodzoną uszczelką w zaworze, a rzadziej wadą fabryczną samego elementu (choć się zdarza). Czasem drobne wycieki mogą być trudne do zlokalizowania – nie muszą objawiać się kałużą, wystarczy powolne "pocenie" się połączenia.

Inną przyczyną może być niewystarczające odpowietrzenie systemu. Powietrze uwięzione w rurach pod ciśnieniem próbnego ulega kompresji i stopniowo rozpuszcza się w wodzie, powodując pozorny spadek ciśnienia. Dlatego tak ważne jest dokładne odpowietrzenie przed próbą i odczekanie 24 godzin. Czasem po lekkim spadku w pierwszych godzinach ciśnienie stabilizuje się – może to świadczyć o adaptacji systemu i rozwiązaniu problemu powietrza, ale nadal wymaga weryfikacji. Jeśli jednak spadek trwa lub jest znaczący, problem jest głębszy.

Jeśli test wykaże spadek ciśnienia, kluczowym zadaniem staje się lokalizacji nieszczelności. Rozpoczyna się etap detektywistyczny. Najpierw ponowny, bardzo dokładny ogląd wszystkich połączeń, węzłów i zaworów – tym razem ze świadomością problemu. Szukamy śladów wilgoci, osadów (gdy woda wysycha, zostawia minerały), a czasem wystarczy dotknąć papierowym ręcznikiem podejrzanego miejsca. Przy wyższych ciśnieniach wyciek może być słyszalny jako ciche syczenie. W trudniejszych przypadkach stosuje się np. lokalizatory akustyczne lub termowizyjne kamery (miejsca wycieku mogą być nieco chłodniejsze z powodu parowania wody), choć te metody wymagają specjalistycznego sprzętu i doświadczenia.

Niestety, negatywny wynik próby oznacza, że dalsze prace wykończeniowe muszą zostać wstrzymane. Zlokalizowanie i usunięcie nieszczelności jest priorytetem. Czasem oznacza to poluzowanie kilku połączeń, poprawienie uszczelnienia i ponowne dokręcenie. Innym razem wymianę uszkodzonego elementu. Niezależnie od skali problemu, naprawa musi być dokonana, a następnie całą próbę ciśnieniową – od napełnienia, przez odpowietrzenie, stabilizację, po właściwy test – należy powtórzyć. Dopiero pozytywny, potwierdzony wynik daje gwarancję bezpieczeństwa i spokój na lata eksploatacji. Traktuj tę próbę jako niepodlegający negocjacjom filtr jakościowy, który ma wyłapać potencjalne problemy, zanim zostaną one ukryte i staną się bombą z opóźnionym zapłonem pod Twoją podłogą lub w Twojej ścianie.

Wykres: Zmiana ciśnienia w czasie testu (przykład)
