Jak Sprawdzić i Dobrać Moc Grzejnika? Poradnik Krok Po Kroku

Zbliża się sezon grzewczy, a wraz z nim odwieczne pytanie o komfort cieplny i wysokość rachunków. Nie ma co ukrywać, że odpowiednie ogrzewanie to fundament przytulnego domu, ale też niemały wydatek. Zrozumienie mechanizmów rządzących ciepłem w naszych czterech ścianach to pierwszy krok do optymalizacji i oszczędności. Zatem, jak sprawdzić moc grzejnika, by mieć pewność, że nie przepłacamy, a jednocześnie nie marzniemy? W skrócie, polega to na precyzyjnym obliczeniu zapotrzebowanie na ciepło pomieszczenia, które chcemy ogrzać. Dziś zajrzymy głęboko w ten proces, pokazując, że dobranie właściwego kaloryfera to zadanie detektywistyczne, ale przynoszące wymierne korzyści.

• Czynniki wpływające na wybór mocy grzejnika
• Ile watów na metr kwadratowy? Standardy zapotrzebowania
• Dobór mocy grzejnika za pomocą kalkulatora i tabel
• Przykładowe obliczenia mocy grzejnika dla różnych pomieszczeń

Opieranie się wyłącznie na szacunkowych wartościach W/m² bez zagłębiania się w detale to jak próba ugotowania skomplikowanego obiadu, bazując tylko na liście składników. Samo zapotrzebowanie na ciepło pomieszczenia to dopiero początek drogi. Potrzeba uwzględnić wiele subtelności, które mogą znacząco wpłynąć na ostateczną wymaganą moc grzejnika. Pamiętajmy, że kaloryfer musi nie tylko pokryć straty ciepła przez przegrody, ale także ogrzać napływające powietrze wentylacyjne, co bywa sporym obciążeniem w starszych budynkach z nieszczelnymi oknami i drzwiami.

Co więcej, temperatura wody zasilającej instalację grzewczą ma kolosalne znaczenie dla mocy nominalnej grzejnika, podawanej przez producentów zazwyczaj dla parametrów 75/65/20°C (zasilanie/powrót/temperatura w pomieszczeniu, tzw. ΔT=50K). Przy niższych temperaturach (np. 55/45/20°C dla pomp ciepła), ten sam grzejnik może oddać zaledwie 50-60% swojej mocy nominalnej. Dlatego dokładne obliczenia są absolutnie kluczowe dla zapewnienia komfortu i uniknięcia rozczarowania. Teraz przejdźmy do konkretnych czynników, które należy wziąć pod lupę.

Czynniki wpływające na wybór mocy grzejnika

Dobór odpowiedniej mocy grzejnika to złożony proces, który wykracza daleko poza prostą matematykę metrażu. To jak dobieranie idealnego garnituru musi pasować w wielu wymiarach, nie tylko w obwodzie pasa. Aby wyliczyć rzeczywiste zapotrzebowanie na ciepło, a następnie dobrać prawidłowy grzejnik, trzeba wziąć pod uwagę szereg kluczowych czynników, które wpływają na to, jak szybko ciepło ucieka z pomieszczenia i ile energii potrzeba, by utrzymać w nim pożądaną temperaturę. Ignorowanie któregokolwiek z tych elementów może prowadzić do sytuacji, w której grzejnik będzie za mały (zimno) lub za duży (niepotrzebnie wysokie rachunki, problemy z regulacją).

Polecamy Jak sprawdzić gdzie jest zasilanie grzejnika

Znaczenie izolacji termicznej budynku

Pierwszym i być może najważniejszym czynnikiem jest jakość izolacji termicznej. Ściany, dach, podłoga, a nawet fundamenty każdy element przegrody zewnętrznej, który oddziela ciepłe wnętrze od zimnego otoczenia, wpływa na straty ciepła. Grubość i rodzaj zastosowanego materiału izolacyjnego (styropian, wełna mineralna, piana PUR) oraz sposób jego montażu decydują o współczynniku przenikania ciepła (U) dla danej przegrody. Niższy współczynnik U oznacza lepszą izolacyjność i mniejsze straty ciepła, co bezpośrednio przekłada się na niższe zapotrzebowanie na moc grzewczą.

Pomyślmy o tym jak o zimowej kurtce. Cienka, wiatrówka ochroni nas tylko przed deszczem, podczas gdy solidny puchowy płaszcz zatrzyma ciepło nawet w siarczysty mróz. Podobnie dom z grubym dociepleniem potrzebuje znacznie mniej energii do ogrzania niż budynek z murami bez izolacji. W nowym budownictwie standardem jest 15-20 cm, a często więcej, izolacji ścian i dachu 25-35 cm lub więcej. W starym budownictwie nierzadko brakuje jej w ogóle lub jest bardzo cienka, co jest główną przyczyną gigantycznego zapotrzebowania na ciepło, sięgającego 150 W/m² i więcej. Wyliczenia mocy muszą uwzględniać realne parametry przegród.

Rola stolarki okiennej i drzwiowej

Szczelność okien i drzwi zewnętrznych to kolejny krytyczny element. Przez nieszczelne okna ucieka ogromna ilość ciepła, nie tylko przez przenikanie przez szybę i ramę, ale przede wszystkim przez niekontrolowany przepływ powietrza (wentylacja infiltracyjna). Nawet najlepsza ściana z najlepszą izolacją niewiele pomoże, jeśli mamy stare, rozszczelniające się okna. Nowoczesne okna mają znacznie niższy współczynnik U dla całego okna (poniżej 0.9 W/m²K dla okien referencyjnych) i są wyposażone w zaawansowane uszczelki, co minimalizuje straty ciepła i nawiew zimnego powietrza.

Przeczytaj również o Jak sprawdzić ciśnienie w grzejniku

Liczba, wielkość i jakość okien w pomieszczeniu mają więc bezpośredni wpływ na potrzebną moc grzewczą. Pokój z dużą powierzchnią okien, zwłaszcza od strony północnej, będzie wymagał mocniejszego grzejnika niż pomieszczenie tej samej wielkości z małym oknem od strony południowej. Pamiętajmy, że straty ciepła przez standardowe okno dwuszybowe mogą być kilkukrotnie wyższe na metr kwadratowy niż straty przez dobrze izolowaną ścianę. Stosowanie nowoczesnych, trzyszybowych pakietów szybowych, wypełnionych argonem lub kryptonem, znacząco redukuje ten problem.

Położenie i orientacja pomieszczenia

Lokalizacja geograficzna budynku oraz orientacja poszczególnych pomieszczeń względem stron świata i ekspozycja na wiatr również wchodzą w grę. Budynki położone we wschodnich, chłodniejszych regionach Polski potrzebują generalnie więcej mocy grzewczej niż te na zachodzie czy południu. Pomieszczenia narożne, posiadające dwie ściany zewnętrzne, będą miały wyższe straty ciepła niż pomieszczenia środkowe z jedną ścianą zewnętrzną lub położone między ogrzewanymi sąsiadami. Podobnie pomieszczenia na parterze nad nieogrzewaną piwnicą lub garażem, albo na ostatnim piętrze pod nieogrzewanym strychem lub dachem, tracą ciepło także przez przegrody poziome.

Orientacja względem stron świata ma znaczenie z powodu zysków słonecznych. Pomieszczenia od strony południowej lub południowo-zachodniej mogą liczyć na darmowe ciepło ze słońca przez znaczną część dnia, co częściowo redukuje potrzebę pracy systemu grzewczego w te dni. Pomieszczenia północne lub północno-wschodnie nie mają takich zysków, a często są też bardziej narażone na działanie wiatru, co zwiększa zapotrzebowanie na ciepło. To są niuanse, które dobry kalkulator lub doświadczony projektant jest w stanie uwzględnić.

Rodzaj i przeznaczenie pomieszczenia

Pożądana temperatura w pomieszczeniu jest oczywistym, ale kluczowym czynnikiem. Salon zwykle ogrzewamy do 20-22°C, sypialnię do 18-20°C, podczas gdy w łazience komfortowa temperatura to często 24°C, a nawet więcej. Wyższa docelowa temperatura oznacza wyższe straty ciepła (różnica temperatur między wnętrzem a zewnętrzem jest większa) i wymaga dostarczenia większej mocy. Łazienki dodatkowo często charakteryzują się wyższą wilgotnością, a dodatkowe ciepło jest potrzebne nie tylko do utrzymania temperatury, ale także do osuszania ręczników i powietrza, co zwiększa zapotrzebowanie nawet do 100-120 W/m² w standardowych budynkach, gdzie w salonie wystarcza 60-80 W/m². Pomieszczenia gospodarcze czy garaże mogą wymagać tylko temperatury zabezpieczającej przed zamarzaniem instalacji (np. 5-8°C).

W obliczeniach mocy grzejnika trzeba uwzględnić specyfikę każdego pomieszczenia i planowane wykorzystanie. Nie ma uniwersalnej wartości W/m² dla całego domu. Każdy pokój to osobna kalkulacja, zależna od jego funkcji i parametrów, które już omówiliśmy i jeszcze omówimy. W kuchniach często część zapotrzebowania jest pokrywana przez pracujące urządzenia AGD, co również można (choć rzadziej) uwzględnić w bardzo precyzyjnych obliczeniach. Zazwyczaj jednak traktujemy kuchnie jak standardowe pokoje dzienne, dając sobie margines bezpieczeństwa.

System wentylacji

Sposób wentylacji pomieszczeń ma olbrzymie znaczenie dla zapotrzebowania na ciepło. Wentylacja grawitacyjna, typowa dla starszych budynków i wielu nowych bez systemów mechanicznych, opiera się na naturalnym przepływie powietrza spowodowanym różnicą gęstości ciepłego powietrza wewnątrz i zimnego na zewnątrz, a także działaniem wiatru. Choć "darmowa", wentylacja grawitacyjna bywa niekontrolowana w mroźne, wietrzne dni może powodować duże straty ciepła przez intensywną wymianę powietrza (sięgającą nawet 1-2 wymian na godzinę!), a w cieplejsze, bezwietrzne dni działać słabo. To wymaga od systemu grzewczego "buforu" mocy na te gorsze warunki.

Systemy wentylacji mechanicznej z odzyskiem ciepła (rekuperacja) minimalizują straty ciepła związane z wymianą powietrza, przekazując energię z powietrza wywiewanego do powietrza nawiewanego. Rekuperacja pozwala na kontrolowaną i znacznie mniejszą (np. 0.3-0.5 wymiany na godzinę) wymianę powietrza, przy minimalnych stratach energii. Dzięki temu zapotrzebowanie na ciepło związane z wentylacją spada nawet o 80-90%! W domach z rekuperacją potrzebne są znacznie mniejsze grzejniki lub nawet mogą zostać zastąpione w całości ogrzewaniem podłogowym/powietrznym. W wyliczeniach mocy grzejnika ten czynnik musi być bezwzględnie uwzględniony.

Wysokość pomieszczenia

Standardowe kalkulatory i wzory często bazują na zapotrzebowaniu na ciepło przeliczanym na metr kwadratowy podłogi (W/m²), zakładając "standardową" wysokość pomieszczenia, najczęściej około 2,5-2,7 metra. Problem pojawia się, gdy mamy do czynienia z pomieszczeniami wyższymi, np. w kamienicach (3 metry i więcej) lub salonami dwukondygnacyjnymi. Zapotrzebowanie na ciepło zależy od kubatury (m³) pomieszczenia i powierzchni przegród zewnętrznych, przez które ucieka ciepło, a nie tylko od powierzchni podłogi. Wyższe pomieszczenia mają większą kubaturę do ogrzania i zazwyczaj większą powierzchnię ścian zewnętrznych, co prowadzi do większych strat ciepła.

W takich przypadkach proste przeliczenie W/m² bazujące na standardowych wysokościach jest niewystarczające i może skutkować poważnym niedoszacowaniem potrzebnej mocy. Precyzyjne obliczenia powinny bazować na rzeczywistej kubaturze i powierzchniach poszczególnych przegród (ściany, okna, dach/strop, podłoga) oraz ich współczynnikach U. Kalkulatory mocy grzejnika nowszej generacji często pozwalają na podanie rzeczywistej wysokości pomieszczenia lub nawet szczegółów dotyczących powierzchni przegród, co jest kluczowe dla dokładności, zwłaszcza w niestandardowych przestrzeniach.

Parametry pracy systemu grzewczego

Ten aspekt jest często pomijany przez laika, ale dla profesjonalisty to absolutna podstawa. Grzejniki oddają ciepło do otoczenia w zależności od różnicy temperatur między ich powierzchnią a powietrzem w pomieszczeniu, a także od strumienia wody grzewczej przez nie przepływającej. Moc grzejnika jest silnie zależna od temperatury wody zasilającej i powracającej z instalacji oraz od pożądanej temperatury w pomieszczeniu (tzw. parametry pracy instalacji, np. 75/65/20°C). Producenci podają moc nominalną dla ściśle określonych warunków, najczęściej ΔT=50K (gdzie ΔT to różnica między średnią temperaturą wody w grzejniku a temperaturą powietrza w pomieszczeniu). Średnia temperatura wody to (Temperatura_zasilania + Temperatura_powrotu) / 2. Dla 75/65°C jest to (75+65)/2 = 70°C. Średnia woda (70°C) minus powietrze (20°C) daje ΔT=50K.

Jednak nowoczesne systemy grzewcze, takie jak kotły kondensacyjne czy pompy ciepła, pracują efektywniej przy niższych temperaturach wody (np. 55/45°C dla pomp ciepła, co daje ΔT = (55+45)/2 20 = 50-20 = 30K). Problem polega na tym, że grzejnik, który przy ΔT=50K (np. przy 75/65) oddaje 1000W, przy ΔT=30K (np. przy 55/45) odda zaledwie około 550-600W! Oznacza to, że do osiągnięcia tej samej wymaganej mocy (np. 1000W) w systemie niskotemperaturowym potrzebujemy grzejnika, który w systemie wysokotemperaturowym oddałby nominalnie około 1800W (1000W / ~0.55)!

Konieczne jest stosowanie współczynników korekcyjnych mocy grzejników w zależności od rzeczywistych parametrów pracy instalacji grzewczej. Tabele producentów grzejników często zawierają takie współczynniki lub podają moce grzejników dla różnych typowych zestawów temperatur (np. 75/65/20, 70/55/20, 55/45/20, 45/35/20). To jest absolutnie fundamentalny krok przy doborze grzejników, zwłaszcza gdy projektujemy system z pompą ciepła lub kotłem kondensacyjnym, które mają pracować oszczędnie przy niskich parametrach wody. Wybranie grzejników "na oko" lub na podstawie mocy nominalnej (ΔT=50K) dla systemu niskotemperaturowego jest gwarancją zimnych kaloryferów.

Wszystkie te czynniki jakość izolacji, szczelność okien, położenie i orientacja, rodzaj pomieszczenia, typ wentylacji, wysokość oraz parametry pracy systemu grzewczego współdziałają, określając ostateczne, rzeczywiste zapotrzebowanie na ciepło dla danego pomieszczenia w danych warunkach zewnętrznych (temperatura obliczeniowa). Prawidłowe wyliczenia mocy grzejnika muszą brać je wszystkie pod uwagę. Dopiero po uzyskaniu tej wartości możemy przejść do etapu wyboru konkretnych modeli grzejników z tabel producentów, pamiętając o korekcie mocy do temperatury zasilania naszego systemu.

Ile watów na metr kwadratowy? Standardy zapotrzebowania

Powracamy do punktu wyjścia, czyli magicznej liczby Watów na metr kwadratowy (W/m²). Jak już wspomniano, jest to jednostka miary jednostkowego zapotrzebowania na ciepło, pokazująca, ile mocy grzewczej potrzeba do ogrzania każdego metra kwadratowego powierzchni w pomieszczeniu. Ta wartość jest potężnym skrótem myślowym i punktem wyjścia, ale też pułapką dla niewtajemniczonych, którzy ślepo na niej bazują. Historia tych standardów jest ściśle powiązana z ewolucją technologii budowlanych i rosnącą świadomością energetyczną.

Odpowiedź prosta i jej ograniczenia

Najprostszą, często spotykaną odpowiedzią na pytanie "Ile W/m²?" jest podanie kilku uśrednionych wartości, jak na przykład, że dla starego budownictwa przyjmuje się 150 W/m², a dla nowego, dobrze izolowanego 60-80 W/m². Te liczby pochodzą z przeszłości, z czasów, gdy budowano mniej energooszczędnie, a straty ciepła przez przegrody były normą. Dla budynku sprzed kilkudziesięciu lat, z murami z cegły, cienkim tynkiem, brakiem izolacji i pojedynczymi lub nieszczelnymi podwójnymi szybami, 150 W/m² było (i często nadal jest) wartością realistyczną do utrzymania w miarę komfortowej temperatury, choć przy znacznym zużyciu energii. To był taki punkt odniesienia jeśli masz "starocia", szykuj się na wysokie potrzeby cieplne.

Niestety, ten prosty podział stał się ofiarą własnego sukcesu. Ludzie zaczęli go stosować mechanicznie, mnożąc powierzchnię pokoju przez 150 W/m² dla "starego" domu lub 80 W/m² dla "nowego" domu i uznając to za wystarczające wyliczenie mocy grzejnika. Pomijano fakt, że nawet w "starym" budynku jedno pomieszczenie może być lepiej izolowane od drugiego (np. po wymianie okien), a w "nowym" domu łazienka zawsze będzie potrzebować więcej W/m² niż korytarz. Co gorsza, ignorowano całkowicie czynniki takie jak wysokość pomieszczenia czy parametry pracy instalacji grzewczej, o których mówiliśmy wcześniej. Skutek? Często przewymiarowane lub niedowymiarowane grzejniki.

Ewolucja standardów W/m²

Wraz z wprowadzaniem coraz bardziej restrykcyjnych Warunków Technicznych, którym muszą odpowiadać nowe budynki, jednostkowe zapotrzebowanie na ciepło znacząco spadło. Nowoczesne domy, projektowane i budowane zgodnie z najnowszymi przepisami (np. WT 2021), mają tak dobrą izolację termiczną przegród (ściany U<0.2 W/m²K, dachy U<0.15 W/m²K, okna U<0.9 W/m²K), że ich potrzeby grzewcze są minimalne. Dla takich budynków zapotrzebowanie cieplne może wynosić zaledwie 40-60 W/m² dla standardowych pomieszczeń, a dla domów pasywnych nawet poniżej 15 W/m²! To ogromna zmiana w porównaniu do 150 W/m² sprzed lat. Ten spadek jest kluczowy i pozwala na stosowanie mniejszych grzejników lub systemów niskotemperaturowych, ale wymaga świadomości i rezygnacji z myślenia starymi kategoriami.

Obecnie profesjonaliści rzadziej opierają się na sztywnych wartościach W/m² jako jedynym wyznacznikiem. Używają ich raczej jako wstępnego szacunku lub punktu kontrolnego. Precyzyjne wyliczenia zapotrzebowania na ciepło dla budynku są robione metodami szczegółowymi, które uwzględniają rzeczywiste współczynniki U dla każdej przegrody, powierzchnie tych przegród, mostki termiczne, krotność wymian powietrza (z wentylacji i infiltracji) oraz lokalne warunki klimatyczne (temperatura obliczeniowa dla danego regionu). Takie obliczenia pozwalają na określenie *rzeczywistego* zapotrzebowania na ciepło całego budynku oraz poszczególnych pomieszczeń, które następnie jest przeliczane na W/m² *specyficznie dla tego budynku* i tego pomieszczenia, a nie oparte na ogólnym standardzie.

Kiedy proste W/m² wystarczy?

Kiedy więc możemy pokusić się o użycie prostych wartości W/m²? Może to być przydatne do bardzo wstępnego oszacowania potrzebnej mocy i kosztów, na wczesnym etapie planowania lub gdy dysponujemy minimalną ilością informacji o budynku. Może też stanowić punkt odniesienia jeśli nasze szczegółowe obliczenia znacząco odbiegają od typowych wartości dla danego typu budynku, warto sprawdzić, czy nie popełniliśmy błędu w danych wejściowych. Na przykład, jeśli dla starego domu bez docieplenia wyszło nam 60 W/m², coś jest nie tak taka wartość jest charakterystyczna dla nowych, dobrze izolowanych obiektów. Wartości W/m² mogą też pomóc w szybkim porównaniu energochłonności różnych typów budynków, co pokazała tabela na początku artykułu.

Niestety, dla precyzyjnego doboru mocy grzejnika do konkretnego pomieszczenia, bazowanie wyłącznie na tych uśrednionych standardach W/m² jest niewystarczające i obarczone dużym ryzykiem błędu. Nie uwzględnia ono specyfiki pomieszczenia (narożne vs środkowe, łazienka vs salon), dokładnej jakości przegród (są "stare" z muru dwuwarstwowego z pustką, czy "stare" z pełnej cegły?) czy parametrów systemu grzewczego (wysoka czy niska temperatura zasilania?). Profesjonalne podejście wymaga zastosowania bardziej zaawansowanych narzędzi i metod, o czym porozmawiamy w kolejnym segmencie. Poświęcenie czasu na dokładne wyliczenia opłaca się, zapewniając komfort i realne oszczędności energii przez lata eksploatacji systemu grzewczego.

Wiecie co? Wyobraźmy sobie, że to trochę jak kupowanie butów. Możemy wybrać rozmiar, bazując na tym, że "zazwyczaj noszę 42". Ale jeśli chcemy, żeby buty były naprawdę wygodne i służyły długo, warto zmierzyć stopę, uwzględnić szerokość, rodzaj podbicia, a nawet to, czy będziemy w nich biegać, czy spacerować po biurze. Proste W/m² to ten "zazwyczaj noszę 42". Szczegółowa analiza i kalkulator to dokładny pomiar i uwzględnienie przeznaczenia. Czujecie różnicę?

Dobór mocy grzejnika za pomocą kalkulatora i tabel

Skoro wiemy już, że prosty przelicznik W/m² to za mało, a złożoność czynników wpływających na zapotrzebowanie na ciepło potrafi przyprawić o ból głowy, naturalnie nasuwa się pytanie: jak wobec tego wykonać precyzyjne obliczenia? Na szczęście technologia przychodzi z pomocą w postaci specjalistycznych kalkulatorów online i tabel mocy grzejników udostępnianych przez producentów. To narzędzia, które mają za zadanie ułatwić, przyspieszyć i zwiększyć dokładność procesu doboru mocy grzejników, integrując wiele zmiennych, które trudno byłoby policzyć ręcznie bez inżynierskiego doświadczenia. Posłużmy się analogią: ręczne obliczanie to jak nawigacja po nieznanym terenie za pomocą mapy i kompasu, kalkulator to GPS podajesz punkty i on liczy najlepszą trasę, tabele to katalog hoteli na trasie, z ich "mocą", czyli standardem.

Potencjał i ograniczenia kalkulatorów mocy grzejnika

Dostępne w sieci kalkulatory mocy grzejnika różnią się stopniem zaawansowania i dokładności. Najprostsze mogą bazować na szacunkowych wartościach W/m² i prosić jedynie o metraż i wybranie typu budynku (np. "stary, średnio ocieplony, nowy"). Choć lepsze niż nic, nadal są obarczone znacznym marginesem błędu, ponieważ wciąż pomijają kluczowe czynniki. Dobry kalkulator, który rzeczywiście pozwoli prawidłowo obliczyć zapotrzebowanie na ciepło poszczególnych pomieszczeń i prawidłowo dobrać grzejniki, powinien prosić o podanie znacznie więcej danych. Szukajmy narzędzi, które pozwalają uwzględnić: rodzaj i grubość izolacji ścian zewnętrznych, rodzaj i grubość izolacji dachu/stropu, rodzaj i grubość izolacji podłogi (jeśli nad nieogrzewaną przestrzenią), liczbę i wymiary okien oraz ich współczynnik U, rodzaj stolarki drzwiowej zewnętrznej i wewnętrznej (drzwi wewnętrzne do pomieszczeń o niższej temperaturze), orientację pomieszczenia względem stron świata, kondygnację, lokalizację budynku (strefa klimatyczna), rodzaj pomieszczenia (salon, sypialnia, łazienka, kuchnia co wpływa na pożądaną temperaturę), a także parametry pracy instalacji grzewczej, czyli temperatury zasilania i powrotu czynnika grzewczego. Czasem można także podać szczegóły dotyczące wentylacji (grawitacyjna, mechaniczna, z rekuperacją). Im więcej danych wejściowych, tym dokładniejszy wynik to prosta zasada.

Obsługa kalkulatora, który uwzględnia wszystkie najważniejsze kryteria, jakie należy wziąć pod uwagę dokonując obliczeń, może wydawać się skomplikowana. W końcu trzeba znać parametry izolacji czy okien. Jednak zazwyczaj wartości te są dostępne w dokumentacji projektowej budynku lub można je oszacować na podstawie wieku i technologii budowy. Wejście w szczegóły przy wypełnianiu pól kalkulatora jest absolutnie kluczowe. Jeśli podamy błędne lub niedokładne dane, nawet najlepsze narzędzie zwróci nam zły wynik. To jak podawanie złego adresu do GPS nie trafisz tam, gdzie chcesz. Pamiętajmy też, że niektóre kalkulatory mogą być promocyjnie połączone z ofertą konkretnego producenta grzejników to nie znaczy, że liczą źle, ale warto być tego świadomym.

Jak korzystać z tabel mocy grzejników

Kiedy kalkulator wypluje nam magiczną liczbę Watów potrzebnych dla danego pomieszczenia (np. 1250W), przechodzimy do drugiego niezbędnego narzędzia: tabel mocy grzejników. Każdy producent grzejników udostępnia katalogi lub tabele, w których podaje moc cieplną swoich konkretnych modeli i rozmiarów, najczęściej dla standardowych parametrów pracy (np. 75/65/20°C, czyli ΔT=50K). W tabeli znajdziemy zazwyczaj wymiary grzejnika (wysokość i długość) oraz odpowiadającą im moc cieplną wyrażoną w Watach. Na przykład, grzejnik panelowy o wymiarach 60 cm wysokości i 100 cm długości może mieć moc nominalną 1400W przy ΔT=50K.

Co jednak najważniejsze w kontekście nowoczesnych instalacji i parametrów pracy, o których mówiliśmy wcześniej, to tabele mocy grzejników powinny także zawierać współczynniki korekcyjne mocy dla różnych parametrów wody lub od razu podawać moc grzejnika dla kilku typowych zestawów temperatur (np. 70/55/20°C, 55/45/20°C, 45/35/20°C). To tutaj musimy być czujni! Jeśli nasza instalacja pracuje w niskich temperaturach (np. z pompą ciepła na 55/45°C), musimy dobrać grzejnik, który *przy tych parametrach* osiągnie wymaganą przez kalkulator moc (np. 1250W). Wracając do przykładu: grzejnik 60x100cm o mocy nominalnej 1400W (ΔT=50K) przy parametrach 55/45/20°C (ΔT=30K) odda zaledwie około 800W. Jeśli potrzebujemy 1250W, ten grzejnik będzie za mały! Musimy znaleźć w tabeli większy model lub model o wyższej mocy nominalnej, który przy parametrach 55/45/20°C osiągnie przynajmniej 1250W (lub więcej). Może to być np. model 60x140cm o mocy nominalnej 2000W przy ΔT=50K, ale oddający np. 1200W przy ΔT=30K wciąż trochę za mało. Albo 60x160cm, dający np. 1400W przy ΔT=30K ten będzie odpowiedni, dając mały zapas.

Posługiwanie się tabelami bez uwzględnienia współczynnika korekcyjnego mocy grzejnika w zależności od temperatury zasilania jest jednym z najczęstszych błędów popełnianych przy doborze grzejników. Może prowadzić do sytuacji, w której pozornie duży grzejnik w systemie niskotemperaturowym będzie oddawał niewystarczającą ilość ciepła, pozostawiając pomieszczenie niedogrzane. Zawsze sprawdzajmy moc grzejnika dla *realnych* parametrów naszej instalacji, a nie tylko dla standardowych warunków nominalnych podawanych w dużej czcionce.

Komplementarność narzędzi

Jak widać, kalkulator i tabele mocy grzejników to narzędzia komplementarne. Kalkulator pomaga nam określić *zapotrzebowanie* na ciepło, czyli "ile" Watów potrzebujemy, biorąc pod uwagę specyfikę pomieszczenia i budynku. Tabele pomagają nam wybrać konkretny, *fizyczny* grzejnik (o danych wymiarach i wyglądzie), który jest w stanie *dostarczyć* tę wyliczoną moc, pracując z parametrami naszej instalacji. Nie można stosować jednego narzędzia w oderwaniu od drugiego, ani pomijać kluczowych danych wejściowych. Prawidłowe użycie obu tych narzędzi, z uwzględnieniem wszystkich omówionych wcześniej czynników wpływających na zapotrzebowanie, to najpewniejsza droga do prawidłowego dobrania mocy grzejnika i zapewnienia optymalnego komfortu cieplnego przy racjonalnych kosztach eksploatacji.

Moc można bez problemu obliczyć wykorzystując wspomniany kalkulator lub korzystając z odpowiedniego wzoru (bardziej złożonego, bazującego na współczynnikach U, powierzchniach, różnicach temperatur i wentylacji), a następnie wybrać grzejnik z tabeli, uwzględniając korektę mocy. Oba podejścia prowadzą do celu, ale kalkulator jest zazwyczaj szybszy i łatwiejszy dla osób, które nie zajmują się obliczeniami cieplnymi na co dzień. Ważne, by pamiętać o rzetelnym wprowadzeniu danych i sprawdzeniu mocy grzejnika dla rzeczywistych warunków pracy instalacji. Nie ma co oszukiwać się na etapie planowania potem system może brutalnie zweryfikować nasze założenia.

Przykładowe obliczenia mocy grzejnika dla różnych pomieszczeń

Teoria teorią, ale nic nie wyjaśnia tematu tak dobrze, jak konkretny przykład. Przejdźmy zatem do przykładowych obliczeń mocy grzejnika dla różnych typów pomieszczeń i scenariuszy budowlanych. Zobaczymy, jak różne czynniki, o których mówiliśmy, wpływają na ostatecznie potrzebną moc i jak dobrać fizyczny grzejnik. Pamiętajmy, że poniższe wyliczenia mają charakter uproszczonych demonstracji. W rzeczywistości każdy przypadek może wymagać bardziej szczegółowej analizy lub użycia zaawansowanego kalkulatora.

Przykład 1: Mała sypialnia w nowoczesnym domu z dobrą izolacją (10m²)

Załóżmy, że mamy sypialnię o wielkości 10 m², standardowej wysokości 2,7 m (którą można spotkać zarówno w starym, jak i nowszym budownictwie, choć standard może się różnić). Jest to pokój na piętrze, między dwoma ogrzewanymi pomieszczeniami (jedna ściana zewnętrzna), z jednym oknem dwuszybowym o U=1.0 W/m²K. Dom ma dobrą izolację: ściany 15 cm styropianu (U~0.25 W/m²K), dach 25 cm wełny (U~0.18 W/m²K), podłoga na piętrze (pod spodem ciepło). Wentylacja mechaniczna z rekuperacją (minimalne straty na wentylacji). Pożądana temperatura w sypialni: 20°C. System grzewczy: Kocioł gazowy kondensacyjny, pracujący na parametrach 60/50°C (ΔT = (60+50)/2 20 = 55 20 = 35K). Strefa klimatyczna Polski: środkowa (temp. obliczeniowa -20°C).

Szacowane zapotrzebowanie na ciepło dla pomieszczenia w takim budynku z dobrą izolacją, z rekuperacją i standardową ekspozycją to około 50-65 W/m². Przyjmijmy bardziej ostrożnie 60 W/m². Zapotrzebowanie pomieszczenia wynosi więc 10 m² * 60 W/m² = 600 W (potrzebne ciepło w pomieszczeniu w najzimniejsze dni).

Teraz dobieramy grzejnik, uwzględniając parametry pracy instalacji (60/50°C). Moc grzejników w tabelach producentów podana jest dla ΔT=50K (np. 75/65/20°C). Musimy znaleźć współczynnik korekcyjny dla ΔT=35K. Typowo dla ΔT=35K współczynnik wynosi około 0.65. Oznacza to, że nominalna moc grzejnika (przy ΔT=50K), który potrzebujemy kupić, powinna być wyższa: W_nominalna = W_potrzebne / współczynnik korekcyjny = 600 W / 0.65 ≈ 923 W.

Szukamy w tabeli producenta grzejnika (np. panelowego typ 22, czyli dwupłytowego z dwoma konwektorami) o mocy nominalnej co najmniej 923 W przy ΔT=50K. Przykładowe rozmiary i moce dla typowego grzejnika panelowego typ 22 przy ΔT=50K: 500x800 mm (~950W), 600x700 mm (~1000W). Do pokoju 10m2 wybrać grzejnik o mocy nominalnej ~950-1000W byłoby dobrym wyborem np. model 500x800 mm. Ten rozmiar grzejnika zapewni ~617 W (@ΔT=35K), co pokryje wyliczone 600W zapotrzebowania, z małym zapasem.

Przykład 2: Duży salon w starym, nieocieplonym domu (30m²)

Analizujemy salon o powierzchni 30 m² w starej kamienicy. Wysokość pomieszczenia to 3,5 m (znacznie powyżej standardu). Pomieszczenie jest narożne (dwie ściany zewnętrzne), z dwoma dużymi oknami drewnianymi, prawdopodobnie nieszczelnymi (U dla okna > 2.0 W/m²K, do tego infiltracja!). Ściany zewnętrzne z pełnej cegły, bez izolacji (U > 1.5 W/m²K). Strop nad salonem to niewiele izolowany strych, podłoga nad nieogrzewaną piwnicą. Wentylacja grawitacyjna, co w nieszczelnym budynku oznacza spore straty na wentylacji. Pożądana temperatura w salonie: 22°C. System grzewczy: Stary kocioł na paliwo stałe, instalacja na wysokich parametrach, powiedzmy 75/65°C (ΔT = (75+65)/2 22 = 70 22 = 48K). Strefa klimatyczna: wschodnia (temp. obliczeniowa -24°C).

Tutaj proste W/m² jest zupełnie mylące ze względu na wysokość pomieszczenia, ekstremalnie słabą izolację przegród, nieszczelne okna i wysokie straty na wentylacji. Zapotrzebowanie na ciepło na metr kwadratowy podłogi będzie gigantyczne. Przyjmijmy ostrożnie, że dla tego typu budynku zapotrzebowanie może wynosić nawet 180-220 W/m² (przeliczając na powierzchnię podłogi, ale biorąc pod uwagę wszystkie straty, także te związane z wysokością i wentylacją). Jest to oczywiście uproszczenie realnego obliczenia. Jeśli przyjmiemy 200 W/m², całkowite zapotrzebowanie pomieszczenia wyniesie 30 m² * 200 W/m² = 6000 W (potrzebne ciepło w pomieszczeniu).

System pracuje na wysokich parametrach 75/65/22°C (ΔT≈48K), co jest bliskie nominalnym parametrom ΔT=50K. Korekcja mocy grzejnika będzie więc minimalna (współczynnik bliski 1.0, np. 0.95-1.0). Potrzebujemy grzejników o mocy nominalnej (przy ΔT=50K) około 6000 W. Salon 30m² i potrzeba 6kW mocy? Tak, w takim budynku to norma, co jasno pokazuje kolosalne różnice w zapotrzebowaniu. 6000W to prawdopodobnie moc kilku dużych grzejników. Szukamy w tabeli: typowy grzejnik panelowy typ 22 (najczęściej stosowany) 600 mm wysokości i 1400 mm długości daje około 2000-2200W przy ΔT=50K. Potrzebowalibyśmy co najmniej trzech takich grzejników, rozmieszczonych np. pod oknami. Można też rozważyć grzejniki typ 33 (trójpłytowe z trzema konwektorami), które przy tej samej wysokości i długości mają znacznie wyższą moc (np. 600x1200mm typ 33 to ~2500-2800W @ ΔT=50K), pozwalając zmniejszyć liczbę grzejników (np. dwa-trzy mniejsze, ale mocniejsze modele) lub ich długość. Dobór grzejnika do pomieszczenia 30m² w takich warunkach to spore wyzwanie, często ograniczane ilością dostępnego miejsca pod oknami. Niekiedy rozwiązaniem może być zastosowanie grzejników pionowych lub kanałowych.

Przykład 3: Łazienka w domu z lat 90. ze średnią izolacją (8m²)

Mamy łazienkę o powierzchni 8 m², standardowej wysokości 2,5 m. Jest to pomieszczenie na parterze, nad nieogrzewaną piwnicą, z jedną ścianą zewnętrzną i małym oknem (np. 0.6 x 0.8 m, okno dwuszybowe starszego typu, U~1.3 W/m²K). Ściany zewnętrzne ocieplone 8 cm styropianu (U~0.4 W/m²K). Podłoga nad piwnicą może mieć słabą izolację. Wentylacja grawitacyjna. Pożądana temperatura w łazience: 24°C (wysoka!). System grzewczy: Nowoczesny kocioł gazowy, ale projektant instalacji wybrał średnie parametry pracy, np. 70/55°C (ΔT = (70+55)/2 24 = 62.5 24 = 38.5K).

Łazienka zawsze potrzebuje więcej ciepła ze względu na wyższą pożądaną temperaturę i potrzebę szybkiego nagrzewania oraz suszenia. Mimo średniej izolacji budynku i niskiej temperatury zewnętrznej, różnica temperatur między 24°C w środku a np. -20°C na zewnątrz jest spora (44K!). Zapotrzebowanie na ciepło dla łazienki w takim budynku może wynosić około 100-120 W/m² (przeliczenie na powierzchnię, z uwzględnieniem specyfiki pomieszczenia i strat podłogi nad piwnicą). Przyjmijmy 110 W/m². Potrzebne ciepło w pomieszczeniu: 8 m² * 110 W/m² = 880 W.

Instalacja pracuje na parametrach 70/55/24°C (ΔT≈38.5K). Współczynnik korekcyjny dla ΔT=38.5K wynosi około 0.7. Potrzebujemy grzejnika o mocy nominalnej (przy ΔT=50K): W_nominalna = W_potrzebne / współczynnik korekcyjny = 880 W / 0.7 ≈ 1257 W.

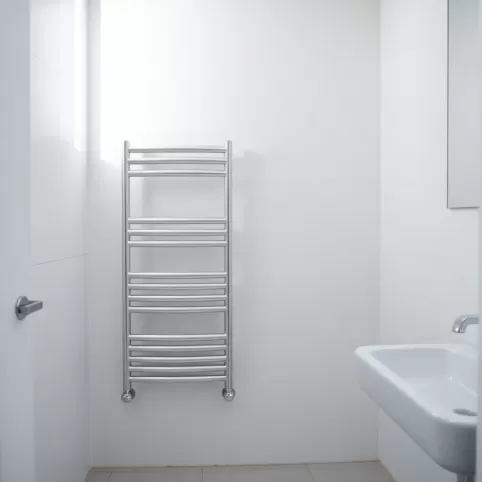

Dobór grzejnika do łazienki najczęściej oznacza wybór grzejnika łazienkowego (tzw. drabinki). Tabele producentów dla grzejników łazienkowych podają moce dla różnych wymiarów i parametrów. Szukamy grzejnika (np. o standardowej szerokości 500mm) o mocy nominalnej ~1260W przy ΔT=50K lub bezpośrednio sprawdzamy w tabeli, który model osiąga 880W przy parametrach 70/55/24°C (ΔT≈38.5K). Grzejnik łazienkowy o szerokości 500mm i wysokości 1600mm ma często moc nominalną około 700-800W przy ΔT=50K jest to za mało! Model 500x1800mm to ok. 800-900W też za mało. Potrzebny byłby albo bardzo duży grzejnik łazienkowy (np. szeroki 600mm i wysoki 1800mm, który może mieć moc ~1100-1300W @ΔT=50K) albo zastosowanie dodatkowego źródła ciepła (np. ogrzewania podłogowego lub mniejszego grzejnika płytowego obok drabinki). Dobór grzejnika do łazienki o sporej mocy w starszym domu, zwłaszcza z niskimi parametrami systemu, może być wyzwaniem estetycznym i przestrzennym. To przykład pokazujący, że do łazienek często potrzebujemy stosunkowo więcej mocy, niż wynikałoby to tylko z metrażu i średniego W/m² dla reszty domu.

Przykład 4: Biuro na poddaszu w nowym, super izolowanym domu z pompą ciepła (20m²)

Mamy biuro o powierzchni 20 m² na poddaszu w nowo wybudowanym domu pasywnym lub niskoenergetycznym. Wysokość pomieszczenia ze skosami, średnio 3 m. Jedna ściana szczytowa (zewnętrzna), pozostałe poddasze dobrze izolowane. Dach izolowany ponad 30 cm wełny pasywnej (U<0.1 W/m²K), okna połaciowe trzyszybowe o niskim U. Podłoga nad ogrzewanym piętrem. Wentylacja mechaniczna z wysokosprawną rekuperacją. Pożądana temperatura w biurze: 21°C. System grzewczy: Pompa ciepła gruntowa, instalacja pracująca na bardzo niskich parametrach, np. 40/30°C (ΔT = (40+30)/2 21 = 35 21 = 14K!). Temperatura obliczeniowa: -20°C.

Zapotrzebowanie na ciepło w takim budynku jest ekstremalnie niskie. Dla standardowych pomieszczeń w nowym domu pasywnym może wynosić 10-25 W/m². Dla pomieszczenia na poddaszu ze skosami i dużym oknem, może być nieco wyższe na metr kwadratowy podłogi, ale nadal niskie w przeliczeniu na całość. Przyjmijmy bardzo nisko: 25 W/m². Zapotrzebowanie pomieszczenia: 20 m² * 25 W/m² = 500 W.

Teraz clue: system pracuje na 40/30/21°C (ΔT≈14K!). To są bardzo niskie parametry. Współczynnik korekcyjny dla tak niskiego ΔT jest dramatycznie mały, rzędu 0.3, a nawet niżej, zależnie od konkretnego grzejnika. Potrzebujemy grzejnika o mocy nominalnej (przy ΔT=50K): W_nominalna = W_potrzebne / współczynnik korekcyjny ≈ 500 W / 0.3 ≈ 1667 W.

Dobór grzejnika do systemu niskotemperaturowego wymaga grzejników o znacznie większych wymiarach (czyli wyższej mocy nominalnej przy standardowych ΔT) niż wskazywałoby na to samo zapotrzebowanie pomieszczenia. Potrzebujemy grzejnika, który przy nominalnych warunkach (75/65/20°C) osiąga około 1700W, aby przy 40/30/21°C oddał potrzebne 500W. Przykładowo, grzejnik panelowy typ 22 600x1400mm ma moc ~2000-2200W przy ΔT=50K, a przy 40/30/20 (bliskie ΔT≈14K) odda ~600-700W. Być może nawet model 600x1200mm (~1700-1800W @ΔT=50K) wystarczyłby, oddając ~500-600W przy niskich parametrach. Ten przykład pokazuje, że dom super-energooszczędny wcale nie musi oznaczać miniaturowych grzejników, jeśli jest ogrzewany systemem niskotemperaturowym. Grzejniki muszą być odpowiednio duże, aby efektywnie oddać niską moc z niskotemperaturowej wody. To jest absolutnie kluczowe przy projektowaniu systemów z pompami ciepła i często zaskakujące dla inwestorów.

Jak widać z tych przykładowych obliczeń mocy grzejnika, prawidłowy dobór mocy grzejnika do pomieszczenia wymaga uwzględnienia wielu szczegółów i nie jest to proste pomnożenie powierzchni przez uśrednioną wartość W/m². Czynniki takie jak izolacja, rodzaj pomieszczenia, wysokość i przede wszystkim parametry systemu grzewczego, zwłaszcza dla systemów niskotemperaturowych, mają decydujące znaczenie. Użycie kalkulatora i tabel producentów z należytą starannością to podstawa sukcesu. Mam nadzieję, że te przykłady rozjaśniły skalę różnic i zawiłości procesu.
