Jak podłączyć sterownik do ogrzewania podłogowego bez stresu

Masz przed sobą puszkę ze sterownikiem, plik kolorowych przewodów i świadomość, że jeden źle podpięty kabel może kosztować nie tylko zepsuty regulator, ale też kilometry rury z wodą o temperaturze, która potrafi zniszczyć posadzkę. Sam montaż to w gruncie rzeczy prosta elektrotechnika połączona z hydrauliką, ale diabeł tkwi w detale: w kolejności zacisków, przekroju żył i logice samego urządzenia. Poniżej znajdziesz konkretny schemat podłączenia, listę przewodów i zabezpieczeń oraz przegląd błędów, przez które podłogówka albo nie grzeje, albo grzeje bez opamiętania.

• Schemat podłączenia sterownika do ogrzewania podłogowego
• Dobór przewodów i zabezpieczeń przy montażu sterownika
• Najczęstsze błędy przy podłączaniu sterownika podłogówki

Schemat podłączenia sterownika do ogrzewania podłogowego

Najpierw ustal, z jakim urządzeniem masz do czynienia. Sterownik przewodowy (montowany w ścianie) i sterownik z listwą montażową (montowany w szafce rozdzielczej) rządzą się odmiennymi regułami. Pierwszy pobiera zasilanie bezpośrednio z puszki instalacyjnej 230 V, drugi wymaga osobnego obwodu z rozdzielni i współpracuje z siłownikami termoelektrycznymi na rozdzielaczu. Rozpoznanie typu na starcie pozwala uniknąć szoku, gdy otworzysz pokrywę i zobaczysz od czterech do ośmiu zacisków zamiast dwóch.

W obu przypadkach schemat podłączenia sterownika do ogrzewania podłogowego opiera się na tym samym rdzeniu: zasilanie 230 V (L, N, PE), wyjście na siłownik lub bezpośrednio na pompę, oraz wejście z czujnika podłogowego (najczęściej NTC 10 kΩ przy 25 °C). Na obudowie lub pod klapką zacisków producent nanosi schemat ideowy. Warto go potraktować jak mapę, a nie jako sugestię.

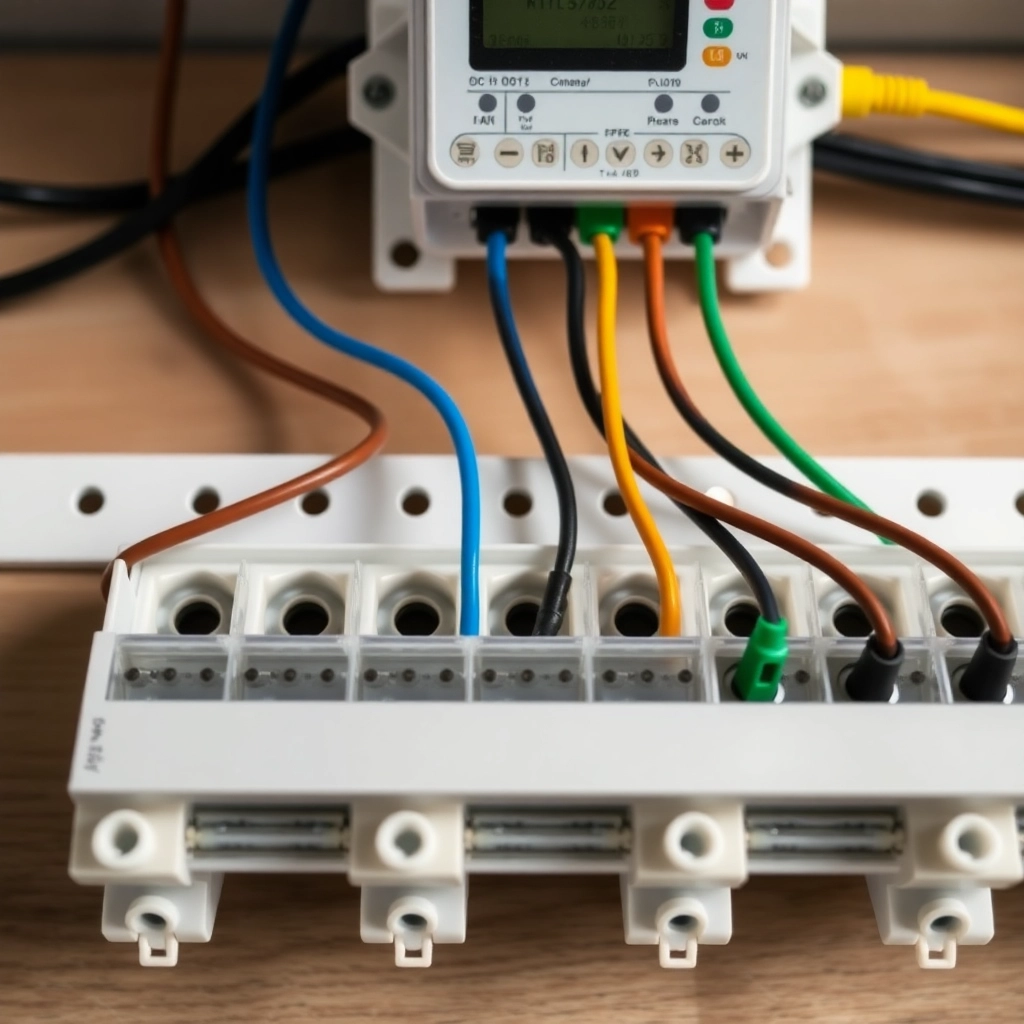

Kolejność podpinania wygląda tak: najpierw przewód ochronny PE do szyny lub zacisku oznaczonego symbolem uziemienia. Następnie neutralny N i fazowy L, zgodnie z oznaczeniami na listwie zaciskowej. W wersji z listwą montażową pojawia się zacisk „COM” dla pompy obiegowej oraz zaciski „NO” lub „NC” dla siłowników. Sterownik wysyła sygnał 230 V na siłownik tylko wtedy, gdy temperatura podłogi spadnie poniżej zadanej wartości, dzięki czemu zawór na rozdzielaczu otwiera obieg.

Czujnik temperatury podłogi instaluje się w peszelu między dwiema rurami PEX, około 30 cm od ściany. Koniec peszla zalewa się wylewką samopoziomującą lub zamyka korkiem z taśmy, żeby wilgoć z wylewki nie dostała się do żył. Żyły czujnika to najczęściej dwie miedziane linki o przekroju 0,5 mm², nieekranowane, podłączane bez polaryzacji (czujnik NTC nie ma biegunowości). Sam sterownik powinien rozpoznać brak czujnika i zgłosić błąd E0 lub E1 w ciągu kilku sekund.

Przed pierwszym uruchomieniem zmierz rezystancję czujnika miernikiem. Przy temperaturze pokojowej 20-25 °C powinna wynosić 10-12 kΩ. Odczyt poniżej 1 kΩ oznacza zwarcie (zalanie peszla), a powyżej 50 kΩ przerwę w żyłach. Skok napięcia 230 V na wejściu czujnika zakończy się przepaleniem jego obwodu wejściowego, dlatego zawsze sprawdzaj obwód przed włączeniem bezpiecznika.

Dobór przewodów i zabezpieczeń przy montażu sterownika

Przekroje przewodów dobiera się nie „na oko", lecz na podstawie długości obwodu i dopuszczalnego spadku napięcia (maksymalnie 3 % wg normy PN-HD 60364). Dla typowej podłogówki w łazience o powierzchni 8-12 m² odległość od rozdzielni do sterownika rzadko przekracza 15 m. W takim układzie przewód YDYp 3×1,5 mm² jest wystarczający dla sterownika przewodowego, a YDYp 3×2,5 mm² dla wersji listwowej z siłownikami.

Zabezpieczenie nadprądowe to wyłącznik instalacyjny o charakterystyce B i wartości 10 A. Charakterystyka B reaguje na 3-5 krotność prądu znamionowego, co w obwodach z elementami rezystancyjnymi (siłowniki, grzałki) eliminuje przypadkowe wyzwolenie przy chwilowych skokach. Wyłącznik różnicowoprądowy 30 mA (RCD) chroni przed porażeniem, zwłaszcza w pomieszczeniach mokrych, gdzie wymóg ten nakłada PN-HD 60364-7-701.

Peszel czujnika prowadzisz oddzielnym kanałem, najlepiej w podłodze w bruździe o głębokości 2-3 cm, zakrytej warstwą wylewki. Dlaczego peszel, a nie zwykły kabel? Bo wymiana uszkodzonego czujnika bez peszla oznacza kucie posadzki. Peszel o średnicy 16 mm pozwala wyciągnąć starą i wciągnąć nową sondę w ciągu minuty. Warto wiedzieć, że zagięcie peszla pod kątem prostym utrudnia wymianę, dlatego łuki rysuj łagodne, o promieniu co najmniej 5 cm.

Przewód ochronny PE wymaga szczególnej staranności. Sterownik musi mieć ciągłość połączenia ze szyną uziemiającą w rozdzielni, a opór tego połączenia nie może przekraczać 0,1 Ω. Pomiar wykonasz miernikiem rezystancji izolacji lub mostkiem. Pominięcie PE przy modernizacji starej instalacji (TN-C) to najczęstsza przyczyna odmowy odbioru przez inspektora nadzoru budowlanego.

Kanały kablowe w ścianie prowadź pod kątem prostym do podłogi i sufitu, równolegle do krawędzi pomieszczeń. Pionowe odcinki do puszki sterownika wykonuj w jednym ciągu, unikając łączenia kabli pod tynkiem. Połączenia w puszkach instalacyjnych są dopuszczalne, ale każde takie miejsce zwiększa ryzyko korozji i utraty styku po kilku latach eksploatacji.

Najczęstsze błędy przy podłączaniu sterownika podłogówki

Brak ciągłości przewodu ochronnego to grzech numer jeden. W starych instalacjach dwuprzewodowych (bez PE) monterzy często zostawiają zacisk PE pusty, bo „nic nie szkodzi". Sterownik działa, ale w razie uszkodzenia izolacji obudowa może znaleźć się pod napięciem 230 V. Dotyk mokrej ręki w łazience kończy się tragicznie. Rozwiązanie: modernizacja instalacji do układu TN-C-S lub TN-S zgodnie z PN-HD 60364.

Podpięcie czujnika do zacisków L i N zamiast do wejścia czujnikowego kończy się przepaleniem płytki w ciągu sekund. Wejście czujnikowe ma napięcie rzędu 3-5 V i rezystancję wejściową około 100 kΩ, podczas gdy 230 V z sieci to dla niego śmiertelne przeciążenie. Jeśli na wyświetlaczu pojawi się symbol przegrzania lub sterownik w ogóle się nie uruchomi po podaniu zasilania, od razu sprawdź ten punkt.

Ujemna polaryzacja siłowników termoelektrycznych nie występuje (są elementami rezystancyjnymi), ale odwrotne podłączenie fazy i neutrali na zasilaniu sterownika powoduje, że napięcie na siłowniku nie znika nawet po wyłączeniu przekaźnika. Efekt: zawór otwiera się, ale po wyłączeniu ogrzewania nadal jest pod napięciem i powoli się zamyka, co zaburza histerezę temperatury. Najprostszy test: po wyłączeniu sterownika miernik powinien pokazać 0 V na zaciskach wyjściowych.

Umieszczenie czujnika w rurze PEX, a nie obok niej, to błąd subtelny, ale kosztowny. Rura odprowadza ciepło szybciej niż beton wokół, więc czujnik rejestruje temperaturę wody, a nie posadzki. Sterownik odcina grzanie zbyt wcześnie i podłoga w pokoju pozostaje chłodna, mimo że woda w układzie ma 35 °C. Prawidłowo: czujnik w peszlu między dwiema rurami, nie w żadnej z nich.

Zbyt ciasny peszel czujnika to kolejna klasyka. Podczas wylewania betonu peszel może się zgnieść lub wypełnić zaczynem, co czyni wymianę czujnika niemożliwą. Rozwiązanie: peszel prowadzony w warstwie izolacji (EPS lub XPS), z wyjściem w ścianie do puszki sterownika. Warto też zostawić w puszce zapas przewodu (ok. 30 cm) i zapisać pozycję czujnika na rzucie pomieszczenia, bo za pięć lat nikt nie zapamięta, gdzie leży.

Brak zabezpieczenia przeciwprzepięciowego w rozdzielni sprawia, że każde wyładowanie atmosferyczne w okolicy może uszkodzić elektronikę sterownika. W domach z instalacją odgromową wymóg ogranicznika przepięć klasy 1+2 (Typ 1+2) wynika z PN-EN 62305. W pozostałych przypadkach wystarczy ogranicznik klasy 2 (Typ 2) na wejściu rozdzielni, który obniży napięcie udarowe do poziomu bezpiecznego dla elektroniki.

Kiedy nie warto robić tego samodzielnie

Sterownik to nie grzejnik, którego podłączenie toleruje amatorszczyznę. Każdy obwód 230 V w pomieszczeniu mokrym musi spełniać wymogi ochrony przeciwporażeniowej, a odbiór instalacji przez uprawnionego elektryka wymaga protokołu pomiarowego z wpisem do dokumentacji budynku. Jeśli planujesz odbiór domu przez nadzór budowlany, brak takiego protokołu opóźni procedurę o tygodnie. W grę wchodzi też odpowiedzialność cywilna za szkody: zalanie sąsiada z powodu wadliwego sterownika bez przeglądu ubezpieczyciel potraktuje jako rażące niedbalstwo.

Samodzielny montaż ma sens przy prostych układach (jedno pomieszczenie, jeden obwód, sterownik podtynkowy) i gdy masz podstawowe doświadczenie z instalacjami elektrycznymi. W układach wielostrefowych, z kilkoma siłownikami i pompą, wizyta fachowca to inwestycja 600-1 200 zł, która zwraca się przy pierwszej usterce. Tyle kosztuje wymiana płytki sterownika po podpięciu czujnika pod fazę.

Jeśli planujesz montaż w łazience z ogrzewaniem podłogowym jako jedynym źródłem ciepła, dobierz sterownik z funkcją PWM lub PID, który płynnie reguluje moc. Sterowniki włącz-wyłącz (histereza ±2 °C) działają, ale generują słyszalne klikanie przekaźnika co kilka minut. W sypialni towarzyszące temu odgłosy potrafią odebrać sen.

Źródła i normy: PN-HD 60364 (Instalacje elektryczne niskiego napięcia), PN-EN 62305 (Ochrona odgromowa), PN-EN 1264 (Ogrzewanie podłogowe), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Dokumentacja techniczna konkretnego sterownika i projekt budowlany instalacji.
