Montaż ogrzewania podłogowego krok po kroku – praktyczny przewodnik

Projekt instalacji, podział na obiegi i dobór średnicy rur

Zanim na budowie pojawi się pierwszy metr rur, ktoś musi odpowiedzieć na pytanie, które zaważy na komforcie przez następne trzydzieści lat: jak ułożyć pętle, żeby ciepło docierało tam, gdzie stoją ludzie, a nie tam, gdzie stoi szafa wnękowa albo wanna. Właśnie dlatego etap projektowy zaczyna się dopiero po decyzji o rozmieszczeniu mebli, a nie od razu po wbiciu pierwszego pala fundamentowego. Na tym etapie wiadomo już, ile ścian będzie zabudowanych, jak poprowadzi się kuchnię i czy w łazience pojawi się ciężka wolnostojąca wanna.

• Projekt instalacji, podział na obiegi i dobór średnicy rur
• Przygotowanie podłoża, izolacja termiczna i dylatacje w praktyce
• Układanie rur, test ciśnieniowy i sezonowanie wylewki
• Najczęstsze błędy montażowe, których lepiej nie powtarzać

Dobór średnicy rury wynika z bilansu cieplnego pomieszczenia i dostępnej wysokości wylewki. Najpopularniejsze przewody PE-Xa lub PE-RT II mają 16, 17 albo 20 mm. Szesnastki sprawdzają się w standardowych pokojach do około 20 m² i pozwalają utrzymać niską zabudowę podłogi. Siedemnastki to złoty środek dla większości realizacji w domach jednorodzinnych, bo dają zapas przepływu przy rozstawie 15 cm. Dwudziestki rezerwuje się do stref o podwyższonym zapotrzebowaniu na ciepło albo tam, gdzie długość pętli wymusza większy przekrój.

Maksymalna długość pojedynczego obiegu wynika z oporów hydraulicznych, nie z widzimisię projektanta. Dla rur 16 mm przyjmuje się około 80-100 m, dla 17 mm do 120 m, a dla 20 mm nawet 150 m. Przekroczenie tej granicy oznacza zbyt duży spadek ciśnienia, nierównomierne nagrzewanie i konieczność stosowania wydajniejszych pomp. Norma PN-EN 1264 precyzuje te wartości, ale w praktyce chodzi o coś bardziej przyziemnego: o ciepłą stopę po drugiej stronie pokoju.

Podział na obiegi to osobna sztuka inżynierska. Każde pomieszczenie o innej charakterystyce cieplnej dostaje własną pętlę, a drzwi balkonowe albo przeszklenie tarasowe wymusza gęstszy rozstaw rur w pasie brzegowym o szerokości około metra. W praktyce sprawdza się zasada: im większa strata ciepła przez przegrodę, tym mniejszy krok rury. Ten pas startuje zwykle od 10 cm, a w głębi pokoju przechodzi się na standardowe 15 cm.

Z projektu powinna wynikać mapa stref wyłączonych, czyli pól, pod którymi rur nie układa się wcale. Stała zabudowa kuchenna, szafy wnękowe, wanny wolnostojące czy stojąca miska ustępowa skutecznie blokują oddawanie ciepła, więc trwonienie tam materiału mija się z celem. Realny zysk z pominięcia tych pól to skrócenie pętli i oszczędność kilkudziesięciu metrów rury.

Koszty materiałów do projektu zamykają się zwykle w przedziale 150-300 zł za metr kwadratowy powierzchni użytkowej podłogówki, zależnie od wybranej średnicy rury, rodzaju izolacji i źródła ciepła. W tej kwocie mieści się rura, system izolacyjny z folią, rozdzielacz oraz zawory regulacyjne. Robocizna w 2025 r. oscyluje w granicach 80-140 zł/m², jeśli montaż idzie w pakiecie z wylewką.

Przygotowanie podłoża, izolacja termiczna i dylatacje w praktyce

Podłogówka nie wybacza krzywego podłoża. Tolerancja wynosi 3 mm na łacie dwumetrowej, co oznacza, że każdy garb trzeba zeszlifować, a każde zagłębienie wyrównać. Brak tej dbałości wraca jak bumerang w postaci pęcherzy powietrza pod rurą, nierównomiernego docisku i w konsekwencji klawiszującej podłogi z deski warstwowej.

Na gruntach pod całą powierzchnią przyszłej podłogi rozkłada się folię polietylenową o grubości co najmniej 0,2 mm z zakładkami minimum 10 cm i wywinięciem na ścianę. Folia chroni przed wilgocią kapilarną, która potrafi wędrować w górę przez lata. Na stropie międzykondygnacyjnym wystarczy sama izolacja akustyczno-termiczna, jeśli pomieszczenie niżej jest ogrzewane, albo full wariant z folią, gdy w dole mamy garaż albo piwnicę.

Izolacja termiczna pełni podwójną rolę: kieruje ciepło w górę do pomieszczenia i chroni przed stratami w dół. Na gruncie stosuje się polistyren (EPS 100) albo płyty PIR/PUR o łącznej grubości minimum 15 cm, na stropie międzykondygnacyjnym wystarczy 5 cm. Współczynnik lambda materiału decyduje o tym, ile milimetrów można zaoszczędzić na zabudowie, ale nie warto przesadzać z cienkimi płytami, bo oszczędność dwóch centymetrów nie zrównoważy rachunków za gaz.

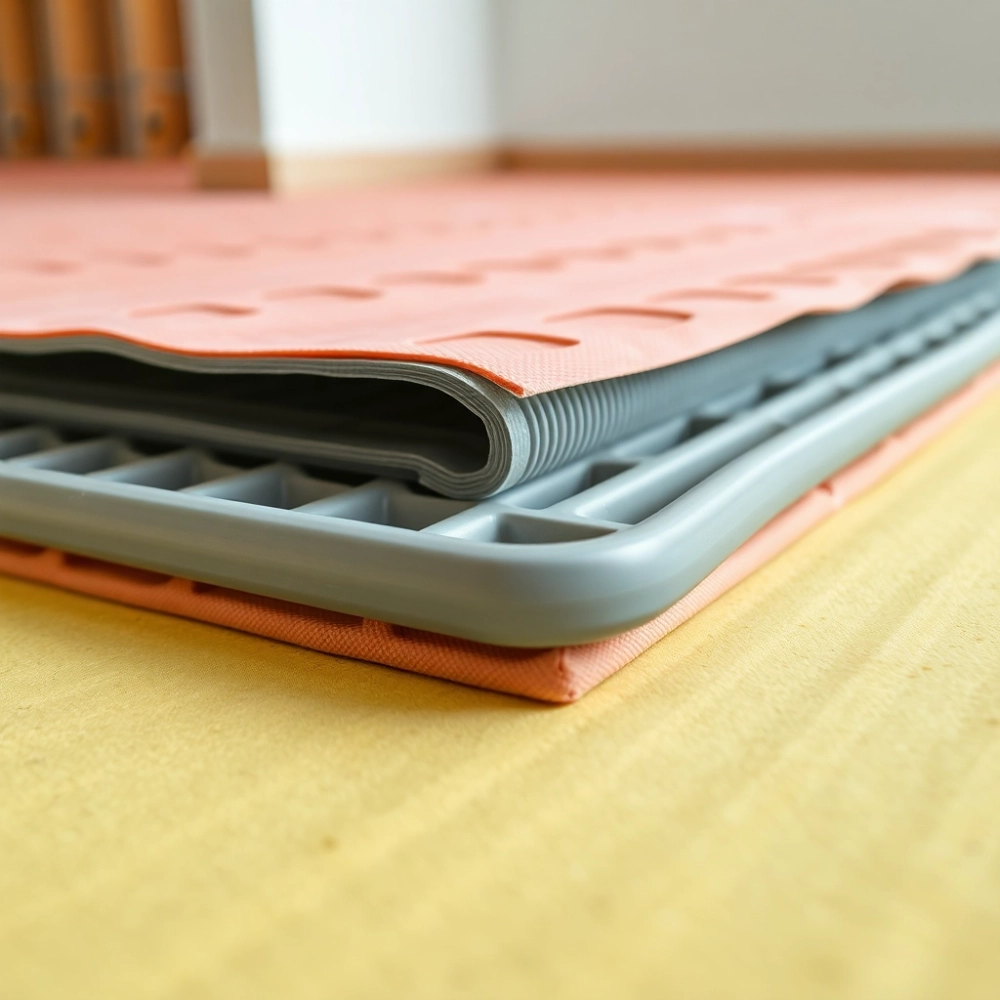

Na rynku funkcjonują trzy główne systemy izolacyjne, z których każdy ma inną filozofię pracy. Folia z nadrukowanym rastrem prowadzi szybko, ale wymaga dodatkowego klipsowania rur. Płyty styropianowe z wypustkami (typu tacker albo styropor frezowany) trzymają rurę mechanicznie i pozwalają zachować powtarzalny rozstaw. Klasyczne płyty EPS wymagają siatki montażowej z drutu albo szyn, za to dają największą swobodę w prowadzeniu pętli nietypowych kształtów.

Dylatacja nie jest opcją, tylko obowiązkiem wynikającym z fizyki betonu. Pole o powierzchni powyżej 30-50 m², pokój z bokiem dłuższym niż 7 m albo kształt zbliżony do litery L musi zostać podzielone pasem dylatacyjnym. Taśma brzegowa z pianki PE o grubości 1 cm oddziela wylewkę od ścian i słupów, a w drzwiach między pokojami rura przechodzi w osobnej osłonie przez profil dylatacyjny, nigdy na styk dwóch obiegów.

Przejście przez drzwi to miejsce, w którym amatorskie ekipy popełniają najwięcej błędów. Pętla jednego pomieszczenia nie powinna wchodzić pod ościeżnicę i wracać w sąsiednim pokoju, bo różnica temperatur wylewki po obu stronach progu prowadzi do pęknięcia. Standardem są dwa niezależne obiegi połączone na rozdzielaczu albo wyraźny dylat w posadzce wykończonej listwą progową.

Układanie rur, test ciśnieniowy i sezonowanie wylewki

Samo układanie rur wygląda prosto, ale diabeł tkwi w szczegółach mocowania i zachowania kierunku. Najpopularniejsze wzory to ślimak (spirala) i meander (zygzak). Ślimak rozkłada ciepło najrównomierniej, bo współczesne pętle zasilane z centralnego punktu grzeją jednakowo na całej długości. Meander sprawdza się w wąskich strefach brzegowych przy przeszkleniach, gdzie gęstszy rozstaw na wejściu i rzadszy w środku rekompensuje wyższą stratę przy oknie.

Rozstaw rur przekłada się bezpośrednio na moc grzewczą podłogi. Dziesięć centymetrów daje nam około 100 W/m², piętnaście standardowo 70-80 W/m², a dwadzieścia to już tylko 50-60 W/m², wystarczające w dobrze ocieplonych domach pasywnych. W domach energooszczędnych rzadko schodzi się poniżej 15 cm nawet w strefie wewnętrznej, bo reakcja na zmianę temperatury zewnętrznej byłaby zbyt powolna.

Przed wylaniem wylewki obowiązuje bezwzględny test ciśnieniowy. Rury napełnia się wodą, odpowietrza i podnosi ciśnienie do wartości równej 1,5× ciśnienie robocze, najczęściej do 6 bar. Takie ciśnienie utrzymuje się przez co najmniej 30 minut bez żadnego spadku. Norma PN-EN 1264-4 traktuje ten test jako warunek odbioru, bo każda mikroskopijna nieszczelność ukryta pod wylewką oznacza kucie posadzki za kilka lat.

Uwaga! Próba ciśnieniowa z powietrzem zamiast wody grozi poważnym wypadkiem. Sprężone powietrze w zamkniętej pętli ma ogromną energię i potrafi rozerwać rurę jak petardę. Wodę trudniej wpompować, ale w razie rozszczelnienia po prostu kapie, zamiast eksplodować.

Po pozytywnym teście rury zostają pod ciśnienieniem przez cały czas wylewania i wiązania jastrychu. Operator wylewki musi widzieć manometr, żeby przypadkiem nie przejechać wężem po gałązce, która właśnie trzyma 6 bar. To naciągane 6 bar w rurze, które potrafi spaść do zera w ciągu sekundy po przecięciu.

Sezonowanie wylewki cementowej trwa co najmniej 21 dni, a anhydrytowej 7-14 dni. W domu pasywnym terminy się wydłużają, bo wolniejsze odparowanie wody oznacza mniejsze ryzyko rys skurczowych. Pierwsze wygrzewanie zaczyna się dopiero po osiągnięciu wytrzymałości wylewki i przypomina rozruch kotłowni: temperatura zasilania idzie do góry po 5°C dziennie, aż do projektowych 35-40°C.

Zbyt agresywne wygrzewanie wylewki cementowej kończy się siatką mikropęknięć, które potrafią przejść przez fugi płytek. Beton potrzebuje czasu, żeby oddać wodę bez gwałtownych naprężeń termicznych, a jego moduł sprężystości rośnie powoli. W praktyce oznacza to, że cierpliwość w pierwszych tygodniach oszczędza nerwy przez następne lata.

Najczęstsze błędy montażowe, których lepiej nie powtarzać

Lista grzechów głównych w ogrzewaniu podłogowym nie zmienia się od lat, bo wynika z fizyki, nie z mody. Każdy z tych błędów powtarza się z taką regularnością, że inspektorzy nadzoru investorskiego rozpoznają je po samym hałasie klucza hydraulicznego. Świadomość tych pułapek to pierwszy krok, żeby ich uniknąć.

Pominięty test ciśnieniowy to klasyk. Ekipa spieszy się z wylewką, test ma trwać pół godziny, a zleceniodawca chce widzieć efekty, więc „zrobimy to po wylaniu". Po wylaniu nie ma już czego testować, a każde późniejsze szukanie nieszczelności to lokalizator, kucie i wymiana kilku metrów rury. Jedna doba opóźnienia kosztuje ułamek tego, co naprawa po roku.

Brak dylatacji w pokoju 28 m² wydaje się rozsądny, bo pole mieści się w limicie. Problem zaczyna się, gdy pokój ma kształt litery L albo wylewka przechodzi przez ościeżnicę bez profilu. Każdy taki detal to mikropęknięcie w ciągu pierwszej zimy, kiedy wylewka pracuje termicznie przy każdym uruchomieniu pompy ciepła.

Zbyt cienka warstwa wylewki nad rurą to drugi grzech w rankingu. Marzenie o niskiej zabudowie prowadzi czasem do 30 mm cementu nad rurą, a norma PN-EN 1264 wymaga minimum 45 mm dla rur 16/17 mm. Przy zbyt małej grubości jastrych nie rozkłada ciepła równomiernie, a rysy pojawiają się wzdłuż najcieplejszych odcinków pętli.

Mieszanie ogrzewania podłogowego z grzejnikami wymaga osobnego obiegu albo zaworu mieszającego na rozdzielaczu. Grzejniki potrzebują temperatury zasilania 50-70°C, a podłogówka jedynie 30-40°C. Bez zaworu trój- albo czterodrogowego na gałęzi podłogowej albo osobnego źródła niskotemperaturowego nie da się pogodzić obu instalacji bez chronicznego przegrzewania podłogi w sezonie grzewczym.

Brak dokumentacji powykonawciej to błąd organizacyjny, który zemści się przy pierwszym remoncie. Schemat rozmieszczenia pętli, lokalizacja rozdzielacza, długości poszczególnych obiegów, wynik testu ciśnieniowego i protokół wygrzewania tworzą paszport instalacji. Bez niego za pięć lat ekipa remontowa nie wie, gdzie wiercić kołki, żeby nie trafić w rurę.

Checklista przed wylaniem wylewki: ciśnienie 6 bar utrzymane 30 min, rozdzielacz oznakowany i opisany, dylatacja brzegowa ciągła, profile w drzwiach zamontowane, strefy wyłączone zgodne z projektem, rury zabezpieczone przed deptaniem, manometr widoczny dla ekipy wylewkowej, dokumentacja zdjęciowa gotowa.

Ostatni błąd, który powtarza się z zaskakującą regularnością, to brak regulacji przepływu na rozdzielaczu. Każda pętla ma inną długość, więc wymaga innego otwarcia zaworu, żeby temperatura w pomieszczeniu odpowiadała projektowi. Bez tej kalibracji jedno pomieszczenie grzeje za mocno, drugie za słabo, a użytkownik zaczyna winić instalację zamiast wykonawcę. Pierwszy sezon grzewczy warto zakończyć wizytą serwisu z przepływomierzem, który ustawi zawory na poziomy gwarantujące równomierne rozłożenie ciepła.
