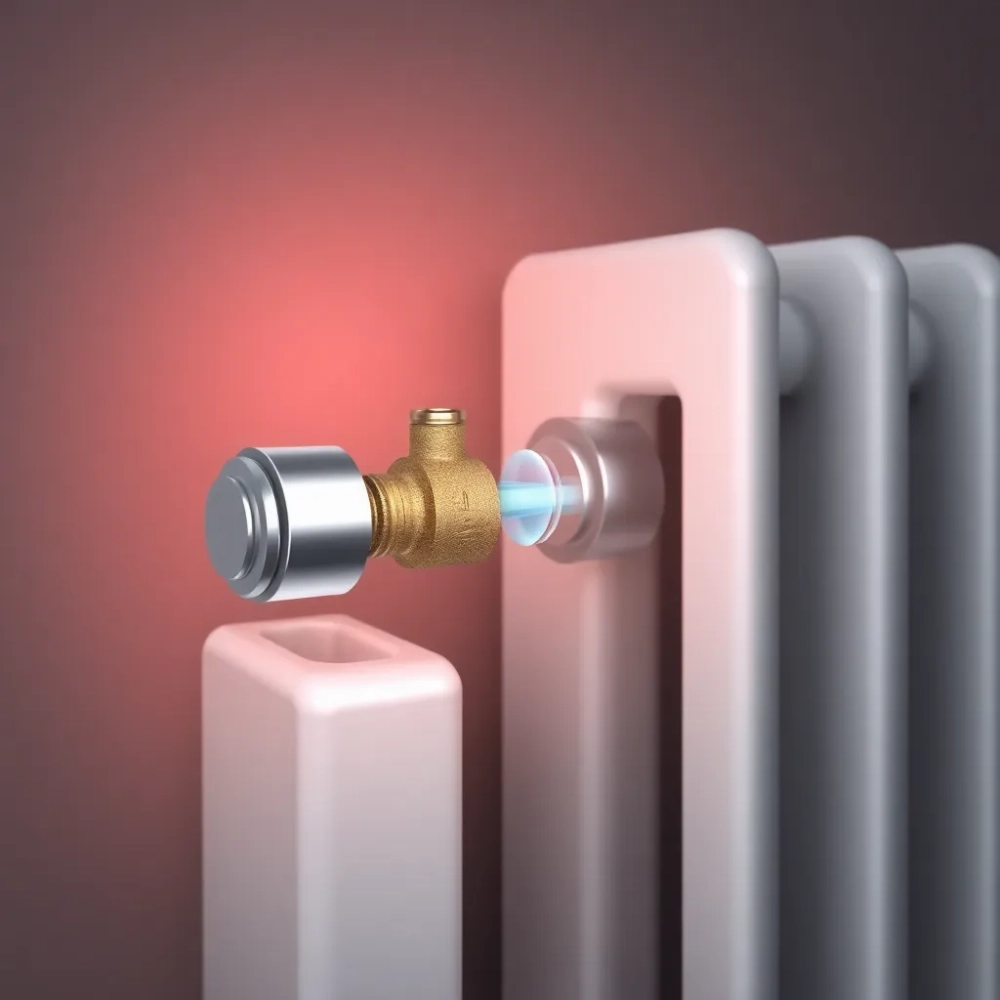

Jak działa termostat w grzejniku? Kompletny przewodnik 2025

Zastanawialiście się kiedyś, siedząc w przyjemnie ciepłym pokoju, jak to możliwe, że kaloryfer nie grzeje w nieskończoność, tworząc tropikalny klimat? Tajemnicą jest sprytne urządzenie termostat grzejnikowy. Jego podstawowe działanie termostatu grzejnikowego opiera się na prostej, aczkolwiek genialnej zasadzie: automatyczna regulacja przepływu gorącej wody do grzejnika w odpowiedzi na panującą w pomieszczeniu temperaturę. Dzięki temu zapobiega się przegrzewaniu, co przekłada się na komfort i, co najważniejsze dla domowego budżetu, realne oszczędności.

• Kluczowe elementy termostatu w grzejniku i ich funkcje
• Jak element termoczuły w głowicy reaguje na zmiany temperatury?
• Mechanizm regulacji przepływu wody: od czujnika do zaworu
• Termostaty elektroniczne i inteligentne: Nowoczesne zasady działania

Przejdźmy od teorii do konkretów, spójrzmy na potencjalne korzyści, jakie może przynieść świadome zarządzanie ogrzewaniem. Przyjęcie nawet podstawowych nawyków w połączeniu z poprawnie działającymi termostatami potrafi znacząco wpłynąć na zużycie energii. Analizując dostępne dane i typowe scenariusze użytkowania, można zarysować obraz, jak te małe urządzenia wpływają na domowe finanse w perspektywie roku.

Powyższe liczby nie są jedynie suchymi statystykami; to mocny argument za inwestycją w komfort i optymalizację wydatków. Przykładowo, dla typowego domu jednorodzinnego o powierzchni około 150 m², gdzie roczne zużycie energii do ogrzewania w tradycyjnym systemie bez automatyki może wynosić około 20 000 kWh, zastosowanie nawet najprostszych termostatów mechanicznych może oznaczać redukcję zużycia o 3000-4000 kWh rocznie. Przyjmując uśrednione koszty energii, łatwo policzyć, że te pozornie niewielkie urządzenia potrafią wygenerować oszczędności rzędu kilkuset do ponad tysiąca złotych w ciągu jednego sezonu grzewczego.

A gdyby tak zobaczyć te oszczędności w nieco innej perspektywie? Poniższy wykres pokazuje potencjalne roczne oszczędności energii dla domu o powierzchni 150 m² w zależności od zastosowanego systemu sterowania temperaturą, w porównaniu do braku jakiejkolwiek automatyki regulacji w pomieszczeniach.

Powiązany temat Grzejnik na podczerwień nie działa

Kluczowe elementy termostatu w grzejniku i ich funkcje

Zrozumienie, jak działa termostat w grzejniku, wymaga poznania jego budowy. Klasyczny termostat mechaniczny składa się z kilku integralnych części, które współpracują, aby realizować zadanie utrzymania stabilnej temperatury. Centralnym elementem jest bez wątpienia głowica termostatyczna to ją widzimy i kręcimy, nastawiając pożądaną temperaturę. Wewnątrz tej głowicy kryje się właściwy czujnik, element termoczuły, będący sercem całego systemu regulacji.

Głowica termostatyczna montowana jest bezpośrednio na zaworze grzejnikowym. Zawór ten, często nazywany zaworem termostatycznym, stanowi drugą kluczową część systemu. To on jest faktycznym egzekutorem woli głowicy; steruje przepływem gorącej wody z instalacji centralnego ogrzewania do wnętrza grzejnika. Głowica oddziałuje na zawór za pomocą popychacza lub trzpienia.

Trzecim, aczkolwiek zintegrowanym elementem, jest właśnie ten popychacz łączący głowicę z zaworem. Kiedy element termoczuły w głowicy reaguje na zmiany temperatury otoczenia (o czym szerzej za chwilę), wywiera nacisk na ten trzpień, który z kolei reguluje otwarcie zaworu. Całość działa na zasadzie sprzężenia zwrotnego, gdzie temperatura powietrza jest sygnałem wejściowym, a przepływ wody sygnałem wyjściowym. Ten prosty system sterowania temperaturą jest niezwykle efektywny w swojej podstawowej formie.

Przeczytaj również o Jak działa grzejnik na podczerwień

Sama głowica wykonana jest zazwyczaj z tworzywa sztucznego o podwyższonej wytrzymałości. W jej obudowie znajduje się wskaźnik nastawy, najczęściej w formie skali numerycznej lub graficznej, od 0 do 5 lub 6, gdzie każda liczba odpowiada przybliżonej temperaturze komfortu np. 3 to standardowe ~20°C. Warto zaznaczyć, że te cyfry nie oznaczają dokładnych stopni Celsjusza, a jedynie punkty referencyjne na krzywej regulacji.

Warto również wspomnieć, że istnieją różne typy zaworów termostatycznych kątowe, proste czy osiowe, dostosowane do sposobu podłączenia grzejnika do instalacji. Ich konstrukcja wewnętrzna obejmuje mechanizm z uszczelnieniem, grzybek (element ruchomy zamykający lub otwierający przepływ) oraz gniazdo zaworu. Precyzja wykonania tych elementów jest kluczowa dla prawidłowego działania termostatu i zapobiegania wyciekom.

Choć termostat mechaniczny to technologiczny weteran, wciąż doskonale spełnia swoją rolę w milionach domów. Jego siłą jest prostota konstrukcji, niezawodność i brak potrzeby zasilania elektrycznego. Wadą może być konieczność ręcznej zmiany nastawy i mniejsza precyzja w porównaniu do rozwiązań elektronicznych, ale jako element systemu ogrzewania jest fundamentem wielu instalacji.

Podobny artykuł Grzejnik wodnoelektryczny jak działa

Z perspektywy użytkownika, najważniejsza jest intuicyjność obsługi. Przekręcamy głowicę na wybraną pozycję i oczekujemy, że w pomieszczeniu zapanuje optymalna temperatura. I to zazwyczaj się dzieje. Mechanizm jest na tyle solidny, że często działa bezproblemowo przez wiele lat, wymagając jedynie sporadycznego "przegięcia" zaworu po sezonie grzewczym, aby zapobiec zapieczeniu.

Elementem często niedocenianym, ale bardzo ważnym dla prawidłowego pomiaru temperatury, jest sposób montażu głowicy. Powinna ona być umieszczona w taki sposób, aby swobodnie "oddychać", czyli być wystawiona na naturalny ruch powietrza w pomieszczeniu. Zasłonięcie głowicy zasłoną, obudowanie grzejnika czy umieszczenie jej tuż przy zimnej ścianie może prowadzić do błędnych odczytów temperatury i nieprawidłowej pracy termostatu. To prozaiczny przykład, ale jakże często spotykany problem, który wpływa na optymalizację ogrzewania.

W nowoczesnych systemach grzewczych, nawet termostaty mechaniczne często są montowane na zaworach precyzyjnych, które umożliwiają dokładniejszą regulację przepływu wody. Dzięki temu, mimo braku elektroniki, możliwe jest lepsze dostosowanie mocy grzewczej do faktycznego zapotrzebowania, co dalej zwiększa efektywność energetyczną całego systemu. Dobór odpowiedniego zaworu i głowicy to klucz do skutecznej i energooszczędnej pracy grzejnika.

Jak element termoczuły w głowicy reaguje na zmiany temperatury?

Sedno działania mechanicznego termostatu grzejnikowego tkwi w jego zdolności do "czucia" temperatury otoczenia. Za tę zdolność odpowiada element termoczuły. Jest to zazwyczaj szczelnie zamknięty element wypełniony cieczą lub woskiem, rzadziej gazem. To nie magia, a czysta fizyka, bazująca na zjawisku rozszerzalności cieplnej substancji. Podobnie jak rtęć w starym termometrze reaguje na ciepło, tak i ciecz lub wosk w głowicy zmienia swoją objętość.

Gdy temperatura powietrza w pomieszczeniu wzrasta, substancja w elemencie termoczułym zaczyna się rozszerzać. To zwiększenie objętości wywiera nacisk na elastyczną membranę lub mieszek, do którego element jest przyłączony. Ten nacisk jest następnie przekazywany na trzpień popychający zawór grzejnikowy, powodując jego stopniowe zamykanie.

I odwrotnie, gdy temperatura w pokoju spada, substancja w elemencie termoczułym kurczy się, zmniejszając swoją objętość. Nacisk na mieszek lub membranę maleje, co pozwala sprężynie w zaworze grzejnikowym stopniowo otwierać przepływ gorącej wody. Grzejnik zaczyna intensywniej grzać, dopóki temperatura w otoczeniu głowicy ponownie nie wzrośnie do ustawionego poziomu.

Substancje stosowane w elementach termoczułych są dobierane pod kątem odpowiedniego współczynnika rozszerzalności cieplnej w zakresie temperatur typowych dla pomieszczeń mieszkalnych (zazwyczaj od 0°C do około 30°C). Ciecz (np. alkohol etylowy lub mieszaniny oleiste) i wosk to popularne wybory ze względu na ich stabilność i przewidywalność działania w tym zakresie. Elementy gazowe bywają szybsze w reakcji, ale są bardziej wrażliwe na ekstremalne temperatury.

Szybkość reakcji elementu termoczułego jest kluczowa dla precyzji regulacji. Dobrej jakości głowice termostatyczne potrafią zareagować na zmianę temperatury powietrza o zaledwie 0.2-0.5°C, co pozwala na utrzymanie komfortowej temperatury w wąskim zakresie. Oczywiście, reakcja nie jest natychmiastowa; zawsze istnieje niewielkie opóźnienie termiczne, wynikające z czasu potrzebnego na ogrzanie lub schłodzenie samego elementu oraz powietrza wokół niego. Jest to inherentna cecha każdego czujnika temperatury opartego na rozszerzalności.

Co ciekawe, umiejscowienie elementu termoczułego wewnątrz głowicy ma znaczenie. Optymalne jest, gdy element ten jest w stanie bezpośrednio "czuć" temperaturę powietrza w pomieszczeniu, a nie temperaturę samego grzejnika lub przepływającej wody. Dlatego obudowa głowicy posiada zazwyczaj otwory wentylacyjne, umożliwiające cyrkulację powietrza wokół elementu. To często bagatelizowany detal, który ma realny wpływ na to, jak dobrze termostat radzi sobie z regulacją temperatury.

Właśnie dlatego zasłanianie grzejnika lub głowicy zasłonami czy meblami jest błędem. Tworzy to lokalną kieszeń cieplną, w której element termoczuły mierzy temperaturę wyższą niż panująca w reszcie pomieszczenia. W efekcie, termostat "myśli", że jest cieplej niż w rzeczywistości i przedwcześnie zamyka zawór, powodując, że reszta pokoju pozostaje chłodniejsza niż byśmy chcieli. To klasyczny przykład, jak pozornie niewinne działania mogą zakłócić precyzyjne działanie termostatu w grzejniku.

Długowieczność i niezawodność elementu termoczułego zależy w dużej mierze od jakości wykonania i materiałów użytych do jego produkcji. Nieszczelność elementu, nawet mikroskopijna, prowadzi do utraty substancji roboczej i utraty zdolności do reagowania na zmiany temperatury. Element traci wtedy swoją rozprężność, a zawór pozostaje w jednej pozycji, najczęściej otwartej, co skutkuje niekontrolowanym grzaniem. To jest właśnie najczęstszy powód, dla którego stare termostaty grzejnikowe przestają poprawnie działać element "kapituluje" po latach pracy.

Zrozumienie, jak wrażliwy jest ten element na swoje otoczenie, pomaga docenić znaczenie prawidłowego montażu i niezasłaniania głowicy. To mały element, ale jego precyzja i niezawodność decydują o tym, czy cały system ogrzewania działa efektywnie. Jego prosta, mechaniczna zasada działania oparta na rozszerzalności cieplnej jest świadectwem inżynierskiego geniuszu sprzed lat, wciąż aktualnego w dobie cyfrowej.

Mechanizm regulacji przepływu wody: od czujnika do zaworu

Serce każdego mechanicznego termostatu grzejnikowego bije w rytmie rozszerzania i kurczenia się elementu termoczułego, ale to zawór grzejnikowy jest mięśniem, który faktycznie wykonuje pracę reguluje przepływ gorącej wody. Połączenie tych dwóch elementów, głowicy z jej czujnikiem i zaworu z jego mechanizmem regulacyjnym, tworzy spójny system sterowania temperaturą, który decyduje o tym, ile ciepła trafi do naszego pomieszczenia. Proces ten jest fascynującym przykładem mechanicznego sprzężenia zwrotnego.

Cała sekwencja zaczyna się w głowicy. Jak już wiemy, element termoczuły reaguje na temperaturę powietrza. Gdy temperatura odbiega od ustawionej na głowicy wartości, substancja w elemencie termoczułym zmienia swoją objętość. Ta zmiana objętości wywiera nacisk na trzpień, który wystaje z głowicy i opiera się o trzpień zaworu grzejnikowego. To tutaj energia termiczna z otoczenia zostaje przekształcona w ruch mechaniczny.

Trzpień zaworu, na który naciska popychacz z głowicy, jest połączony z grzybkiem ruchomym elementem wewnątrz zaworu. Grzybek ten pracuje w gnieździe zaworu. Gdy trzpień jest wciśnięty (czyli element termoczuły rozszerzył się z powodu wzrostu temperatury), grzybek opiera się mocniej o gniazdo, zwężając, a docelowo całkowicie blokując przepływ gorącej wody przez zawór do grzejnika. Mniej wody oznacza mniej ciepła.

Gdy temperatura w pomieszczeniu spada, element termoczuły w głowicy kurczy się, nacisk na trzpień maleje. Wbudowana w zawór sprężyna dociska trzpień grzybka do góry (lub pozwala mu wrócić do pierwotnego położenia, zależnie od konstrukcji), unosząc grzybek z gniazda zaworu. Gniazdo staje się bardziej otwarte, umożliwiając większy przepływ gorącej wody do grzejnika. Więcej wody to więcej ciepła.

Pozycja, na którą ustawiamy głowicę termostatyczną (np. na "3"), decyduje o początkowym napięciu wewnętrznej sprężyny w głowicy (jeśli głowica posiada mechaniczną regulację napięcia lub położenia mieszków/membran) lub o początkowym położeniu trzpienia. Ustawienie na wyższą wartość (np. "4" lub "5") oznacza, że element termoczuły musi rozszerzyć się bardziej (czyli temperatura musi być wyższa), aby nacisnąć na trzpień i zamknąć zawór do tego samego stopnia, co przy niższym ustawieniu. Czyli po prostu ustawiamy punkt równowagi, przy której element termoczuły i sprężyna w zaworze utrzymują określoną szczelinę przepływu.

Precyzja regulacji zaworu jest kluczowa. Nowoczesne zawory termostatyczne, nawet te przeznaczone pod proste głowice mechaniczne, posiadają tzw. precyzyjną regulację wstępną. Polega ona na tym, że fabrycznie lub podczas montażu można ustawić maksymalny nominalny przepływ wody przez zawór (wyrażany np. w litrach na godzinę lub współczynnikiem Kv). Pozwala to zrównoważyć instalację grzewczą, dostarczając odpowiednią ilość ciepła do poszczególnych grzejników, niezależnie od ich odległości od kotła. Jest to niewidzialny element systemu, który ma ogromne znaczenie dla efektywności. Współczynnik Kv dla typowych zaworów grzejnikowych waha się np. od 0.1 do 0.8 dla małych nastaw i do kilku dla pełnego otwarcia.

Czas reakcji całego mechanizmu (głowica + zawór) nie jest natychmiastowy. Zmiana temperatury w pomieszczeniu musi najpierw wpłynąć na element termoczuły (np. w ciągu kilku do kilkunastu minut, zależnie od szybkości zmiany i konstrukcji głowicy). Dopiero wtedy następuje ruch trzpienia, który z kolei stopniowo zmienia położenie grzybka w zaworze. Pełne otwarcie lub zamknięcie zaworu trwa sekundę, ale sam proces regulacji, czyli dostosowanie się do nowej temperatury, zajmuje znacznie więcej czasu i jest ciągły.

Awaria zaworu termostatycznego objawia się najczęściej przez jego "zacięcie". Może to być spowodowane nagromadzeniem osadów z instalacji (np. kamienia kotłowego, rdzy), co blokuje ruch grzybka, lub po prostu długotrwałym staniem zaworu w jednej pozycji, zwłaszcza latem. W takiej sytuacji zawór pozostaje albo stale otwarty (grzejnik grzeje non-stop, mimo skręcenia głowicy), albo stale zamknięty (grzejnik zimny, mimo otwartej głowicy). "Rozruszanie" zapieczonego trzpienia zaworu jest częstym problemem, który doświadczeni instalatorzy potrafią szybko rozwiązać. Dlatego regulacja przepływu wody przez zawór jest kluczowym elementem systemu i jej zablokowanie niweczy cel zastosowania termostatu.

Mimo swojej prostoty, mechanizm ten jest zdumiewająco skuteczny w swojej roli podstawowej regulacji temperatury. Działa bez prądu, bez skomplikowanej elektroniki, opierając się jedynie na siłach fizyki i sprężyn. To czyni go niezwykle trwałym i odpornym na wiele czynników zewnętrznych, choć nie tak precyzyjnym i elastycznym jak jego elektroniczni kuzyni.

Termostaty elektroniczne i inteligentne: Nowoczesne zasady działania

Jeśli mechaniczne termostaty grzejnikowe to rzemieślnicy polegający na fizyce, to nowoczesne termostaty grzejnikowe, czyli modele elektroniczne i inteligentne, to wysoko wykwalifikowani inżynierowie wykorzystujący technologię cyfrową. Chociaż cel pozostaje ten sam regulacja temperatury w pomieszczeniu droga do jego osiągnięcia jest zupełnie inna, oparta na cyfrowym przetwarzaniu danych i zdalnym sterowaniu. Stanowią one krok milowy w kierunku bardziej precyzyjnego i komfortowego zarządzania ciepłem w domu.

Termostat elektroniczny nadal składa się z głowicy i zaworu, ale mechaniczny element termoczuły zastąpiono czujnikiem elektronicznym termistorem lub czujnikiem półprzewodnikowym. Czujnik ten mierzy temperaturę z większą dokładnością, zazwyczaj z precyzją do 0.1°C. Informacja o aktualnej temperaturze jest przesyłana do mikroprocesora umieszczonego w głowicy. Użytkownik ustawia pożądaną temperaturę cyfrowo, na wyświetlaczu LCD lub E-Ink, z precyzją co 0.5°C, np. dokładnie 21.5°C, a nie "około 20°C" jak w przypadku mechanicznych. To cyfrowa rewolucja w obszarze głowicy termostatycznej.

Mikroprocesor porównuje aktualną temperaturę z temperaturą zadaną przez użytkownika. Na podstawie tej różnicy (tzw. uchybu regulacji), sterownik wysyła sygnał do niewielkiego silniczka krokowego (lub innego typu siłownika elektrycznego) w głowicy. Ten silniczek, poprzez odpowiedni mechanizm przekładni, precyzyjnie popycha lub cofa trzpień zaworu grzejnikowego. To cyfrowe sterowanie położeniem trzpienia pozwala na bardzo dokładne dawkowanie przepływu gorącej wody zawór może być otwarty w setkach, a nie kilku pozycjach jak w termostacie mechanicznym. To znacznie podnosi precyzję regulacji przepływu wody.

Największą zaletą termostatów elektronicznych, oprócz wyższej precyzji pomiaru i regulacji, jest możliwość programowania harmonogramów grzewczych. Użytkownik może ustawić różne temperatury dla różnych pór dnia i dni tygodnia niższą w nocy, wyższą w godzinach aktywności, niższą gdy nikogo nie ma w domu, wyższą przed powrotem. To właśnie możliwość automatycznego obniżania temperatury w nieobecności domowników czy w nocy generuje znaczące oszczędności energii dzięki termostatowi. Obniżenie temperatury o zaledwie 1°C na kilka godzin dziennie może obniżyć zużycie energii na ogrzewanie nawet o 5-7%. Można to programować na samej głowicy lub, w modelach bardziej zaawansowanych, przez dedykowane aplikacje lub centralne sterowniki.

Termostaty inteligentne idą o krok dalej. Integrują się z domową siecią Wi-Fi i są częścią systemów smart home. Poza programowaniem czasowym, oferują funkcje takie jak adaptacja do trybu życia użytkowników (uczenie się naszych nawyków), detekcja otwartego okna (automatyczne wyłączenie grzania przy gwałtownym spadku temperatury), geolokalizacja (obniżanie temperatury, gdy oddalamy się od domu) czy sterowanie głosowe. Mogą być sterowane z dowolnego miejsca na świecie przez aplikację mobilną. W ich przypadku optymalizacja ogrzewania staje się inteligentnym procesem, dostosowującym się dynamicznie do zmieniających się warunków.

Inteligentne systemy mogą także gromadzić dane o zużyciu energii i temperaturze, pozwalając użytkownikowi analizować i dalej optymalizować swoje nawyki grzewcze. Często współpracują z zewnętrznymi czujnikami temperatury lub zintegrowanymi prognozami pogody, aby jeszcze efektywniej zarządzać energią. Taki system sterowania temperaturą to już nie tylko regulacja grzejnika, ale element większego ekosystemu zarządzania komfortem i energią w domu.

Zasilanie termostatów elektronicznych/inteligentnych odbywa się zazwyczaj za pomocą baterii (typu AA lub AAA), które wymagają wymiany co sezon grzewczy lub rzadziej, w zależności od modelu i intensywności użytkowania. Komunikacja między elementami systemu (np. głowicami a centralką lub routerem Wi-Fi) odbywa się bezprzewodowo, np. za pomocą protokołów Zigbee, Z-Wave, Bluetooth czy własnych standardów producenta. To sprawia, że ich instalacja jest zazwyczaj prosta i nie wymaga kucia ścian. Na rynku dostępne są modele z różnymi protokołami komunikacji, co pozwala na włączenie ich do istniejących systemów smart home.

Oczywiście, wyższa technologia wiąże się z wyższą ceną w porównaniu do termostatów mechanicznych elektroniczne kosztują od kilkudziesięciu do ponad stu złotych za sztukę, a inteligentne od stu kilkudziesięciu do kilkuset, nie wliczając centralki systemu. Jednakże, możliwość programowania i bardziej precyzyjna regulacja potrafią przynieść znaczne oszczędności, które często zwracają koszt zakupu w ciągu jednego lub dwóch sezonów grzewczych, w zależności od powierzchni domu i stopnia dotychczasowego marnotrawstwa ciepła. To inwestycja, która się opłaca w długim okresie.

Choć złożone technicznie, z punktu widzenia użytkownika obsługa nowoczesnych termostatów jest często prostsza i wygodniejsza dzięki wyświetlaczom, przyciskom lub aplikacji mobilnej. Eliminują zgadywanie, jaka temperatura odpowiada danej cyfrze na głowicy, pozwalając ustawić dokładnie to, czego potrzebujemy. Dają pełną kontrolę nad każdym pomieszczeniem, dostosowując jego klimat do naszych bieżących potrzeb i planów. W przypadku systemu ogrzewania, który jest jednym z głównych pożeraczy energii w domu, tak zaawansowane narzędzia do zarządzania są nie tylko luksusem, ale stają się standardem efektywności.
