Jak działa pompa ciepła powietrzna? Wyjaśniamy krok po kroku

Masz dość czytania broszurek, w których „pompa ciepła powietrzna" opisana jest dwoma zdaniami i rysunkiem ze strzałkami? Słusznie, bo ta technologia działa na prostszej zasadzie niż większość ludzi zakłada, a jednocześnie jej sprawność zależy od detali, które potrafią zaskoczyć nawet inżynierów. Poniżej rozbieram ją na części pierwsze, od fizyki sprężania czynnika po realne rachunki za prąd, żeby po przeczytaniu tego tekstu żaden monter nie sprzedał Ci rozwiązania nieadekwatnego do Twojego domu.

• Jak działa pompa ciepła powietrzna - termodynamika w jednym akapicie
• Budowa pompy ciepła powietrznej - co kryje się w środku
• Typy pomp ciepła powietrze-powietrze i ich zastosowanie
• COP, SCOP i koszty eksploatacji pompy ciepła powietrznej
• Montaż pompy ciepła powietrznej - wymagania i najczęstsze błędy
• Kiedy pompa powietrze-powietrze nie wystarczy
• FAQ

Jak działa pompa ciepła powietrzna - termodynamika w jednym akapicie

Pompa ciepła powietrzna pobiera energię cieplną z otoczenia, podnosi jej temperaturę za pomocą sprężarki i oddaje ją do wnętrza budynku. Brzmi jak magia, ale stoi za tym klasyczny obieg Carnota odwrócony, ten sam, który chłodzi Twoją lodówkę.

Wyobraź sobie zwykłą pompkę rowerową. Kiedy ściskasz tłok, powietrze w środku robi się gorące, bo mechanicznie zwiększasz jego ciśnienie, a im wyższe ciśnienie, tym wyższa temperatura nasycenia. Pompa ciepła robi dokładnie to samo, tylko zamiast powietrza spręża specjalny czynnik chłodniczy, najczęściej R32 lub R410A, który wrze już w temperaturze poniżej zera.

Ten sam efekt działa w drugą stronę. Gdy sprężony czynnik rozprężysz przez zawór dławiący, jego temperatura gwałtownie spada. To dlatego latem pompa potrafi chłodzić, a zimą grzać, bo obieg jest w pełni odwracalny. Jeden przewód, cztery elementy, żadnej grzałki elektrycznej przy umiarkowanym mrozie.

Kluczowa liczba, która odróżnia pompę od grzejnika, to COP, współczynnik wydajności. Urządzenie z COP równym 3,5 pobiera z sieci 1 kWh energii elektrycznej i dostarcza do domu 3,5 kWh ciepła. Reszta, te dodatkowe 2,5 kWh, pochodzi z powietrza na zewnątrz, darmowego i odnawialnego.

Dlatego pompy ciepła powietrzne nie produkują ciepła, lecz je przemieszczają, zgodnie z drugą zasadą termodynamiki. Nie łamią fizyki, tylko ją sprytnie wykorzystują, a to oznacza, że nawet przy zimnie na dworze rachunek za prąd może być niższy niż za gaz.

Budowa pompy ciepła powietrznej - co kryje się w środku

Każde urządzenie typu powietrze-powietrze składa się z dwóch jednostek połączonych rurkami z czynnikiem oraz sterownika w pokoju. Jednostka zewnętrzna to mała skrzynka na ścianie lub gruncie, wewnętrzna to nawiewnik, który znasz z klimatyzatora pokojowego.

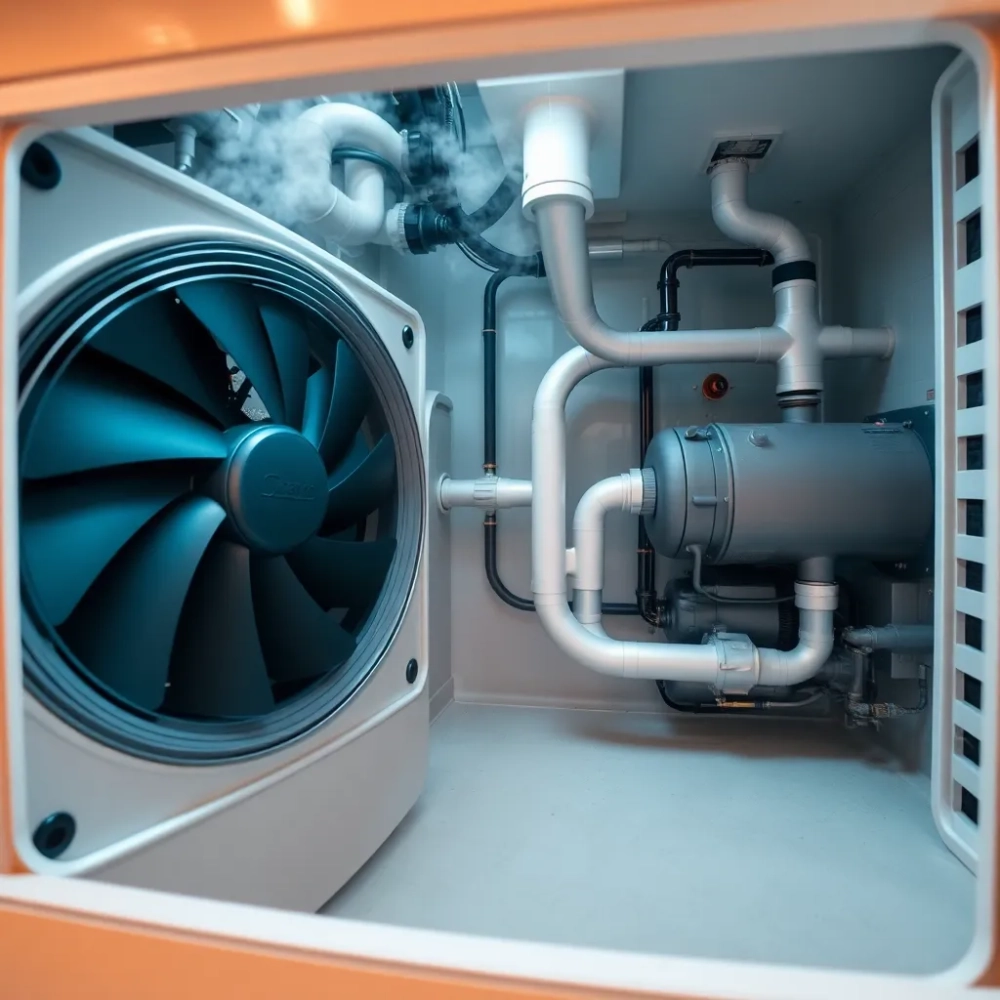

W jednostce zewnętrznej pracują cztery główne podzespoły. Parownik, czyli wężownica, przez którą przepływa zimny ciekły czynnik; wentylator zasysający powietrze z zewnątrz; sprężarka, najczęściej inwerterowa, która spręża gaz do wysokiego ciśnienia; oraz zawór rozprężny obniżający ciśnienie przed powrotem czynnika do parownika.

W jednostce wewnętrznej dzieje się druga połowa cyklu. Skraplacz oddaje ciepło do powietrza, które trafia do pokoju, a filtr wychwytuje pyłki, kurz i drobne cząsteczki smogu. Nowoczesne modele mają też tacę ociekową, z której woda odprowadzana jest na zewnątrz podczas odszraniania.

Warto zwrócić uwagę na normę PN-EN 14511, która definiuje warunki pomiaru COP i SCOP. Bez tej normy porównywanie dwóch ulotek przypomina porównywanie aut bez wspólnego testu spalania, bo każdy producent mierzy „swoją" sprawność w swoim laboratorium.

Cztery etapy pracy pompy powietrznej

Cały cykl trwa ułamek sekundy, ale każdy etap ma konkretną temperaturę i ciśnienie. Dzięki temu łatwo zrozumieć, dlaczego wydajność spada przy siarczystym mrozie.

• Parownik: ciekły czynnik o temperaturze około -5°C pobiera ciepło z powietrza zewnętrznego, paruje i trafia do sprężarki.
• Sprężarka: gaz osiąga ciśnienie 20-30 bar i temperaturę 80-100°C, zużywając przy tym najwięcej prądu w całym obiegu.
• Skraplacz: gorący gaz oddaje ciepło do powietrza w pokoju, skrapla się i oddaje kilkanaście kilowatów ciepła na godzinę.
• Zawór rozprężny: skroplony czynnik wraca do niskiego ciśnienia, ostyga do temperatury poniżej zera i cykl zaczyna się od nowa.

Typy pomp ciepła powietrze-powietrze i ich zastosowanie

Nie każda pompa ciepła powietrzna nadaje się do każdego domu. Różnice między typami bywają tak duże, że źle dobrane urządzenie potrafi kosztować więcej prądu niż klasyczny grzejnik olejowy.

Najpopularniejszy jest split, jednostka zewnętrzna plus jedna lub kilka jednostek wewnętrznych. Sprawdza się w mieszkaniach i domach do 150 m², gdzie potrzebne jest zarówno grzanie, jak i chłodzenie. Tryb inwerterowy utrzymuje zadaną temperaturę bez gwałtownych cykli włącz/wyłącz, co obniża hałas i wydłuża żywotność sprężarki.

Multi-split idzie o krok dalej, bo do jednego agregatu podłączasz od dwóch do pięciu jednostek wewnętrznych. Rozwiązanie idealne dla domów piętrowych, gdzie parter grzejesz mocniej niż sypialnie na górze. Każdy pokój dostaje osobny termostat, a Ty oszczędzasz miejsce na elewacji, bo stawiasz jedną skrzynkę zamiast trzech.

Klimatyzator pokojowy, czyli monobloc lub przenośna pompa, to opcja dla wynajmowanego lokalu lub sypialni, gdzie montaż agregatu na ścianie jest niemożliwy. Przenośne modele mają wąż wyrzutowy przez okno, więc ich realna sprawność spada o 20-30% względem splitów, a hałas potrafi irytować przy nocnym użytkowaniu.

System kasetonowy montowany w suficie podwieszanym sprawdza się w biurach i lokalach usługowych, bo rozprowadza powietrze czterema wylotami bez widocznych nawiewników. Do domu jednorodzinnego zbyt rzadko się go wybiera ze względu na konieczność zabudowy sufitowej.

COP, SCOP i koszty eksploatacji pompy ciepła powietrznej

Współczynnik COP podaje chwilową sprawność w konkretnych warunkach, najczęściej przy temperaturze zewnętrznej 7°C i nawiewie 35°C. SCOP, czyli sezonowy współczynnik wydajności, uwzględnia cały sezon grzewczy i klimat polskiej strefy klimatycznej, dając obraz bliższy rzeczywistości.

Dla klimatu Warszawy SCOP dobrej pompy powietrznej waha się od 3,8 do 4,5. To oznacza, że z każdej złotówki wydanej na prąd dostajesz 3,80-4,50 zł ciepła. Dla porównania, grzejnik elektryczny ma COP równy 1,0, bo całą energię zamienia w ciepło bez wspomagania otoczenia.

Wzór na roczny koszt eksploatacji wygląda następująco: zapotrzebowanie na ciepło (kWh) dzielisz przez SCOP, mnożysz przez cenę prądu i liczbę stref grzewczych. Wynik dla dobrze ocieplonego domu 120 m² oscyluje wokół 2 000 zł rocznie, co w 2025 roku nadal bije na głowę ogrzewanie gazowe i olejowe.

Sprawność wyraźnie spada poniżej -10°C, bo sprężarka musi pracować na wyższych obrotach, a parownik szybciej pokrywa się szronem. W polskim klimacie przez około 5-8% sezonu grzewczego COP spada do 2,0-2,5, a w skrajnych przypadkach, poniżej -20°C, sprawność może spaść do 1,5.

Uwaga: urządzenia bez grzałki elektrycznej przy mrozach -15°C potrafią nie dogrzać budynku. Sprawdź, czy model ma funkcję „dogrzewania elektrycznego" (back-up heater) oraz jaki jest jej pobór mocy w kW.

Montaż pompy ciepła powietrznej - wymagania i najczęstsze błędy

Dobry montaż potrafi podnieść SCOP o pół punktu, a zły obniżyć go o cały. Warto zrozumieć kilka fizycznych zależności, zanim ekipa zacznie wiercić w ścianie.

Jednostka zewnętrzna potrzebuje swobodnego przepływu powietrza, bo zaciągnięcie ciepła z własnego wylotu to klasyczny błąd amatorów. Minimalne odstępy to 30 cm od ściany, 60 cm od przeszkody nad agregatem i co najmniej 1 m od okna sypialni sąsiada, chyba że regulamin wspólnoty mówi inaczej.

Izolacja rur czynnika ma znaczenie większe, niż myśli większość inwestorów. Każdy metr niezaizolowanej miedzianki to strata 5-10% mocy grzewczej, bo czynnik w drodze do skraplacza oddaje ciepło otoczeniu. Standard to izolacja kauczukowa o grubości 9-13 mm, a różnica temperatur między rurą w izolacji i bez niej sięga 8°C.

• Sprawdź nośność ściany lub stropu, bo agregat 60-90 kg wymaga solidnego kotwienia.
• Zapewnij odpływ skroplin z tacy ociekowej, najlepiej grawitacyjny, bez pompy.
• Zaplanuj trasę kabla zasilającego o przekroju 3×2,5 mm² lub 3×4 mm² dla modeli powyżej 5 kW.
• Unikaj lokalizacji nad sypialnią, balkonem sąsiada lub w strefie wiatru korytarzowego.

Praktyczna wskazówka: przed montażem poproś wykonawcę o pomiar temperatury i prędkości wiatru w planowanym miejscu. Agregaty pracujące w „korytarzu" wiatru zużywają o 15% więcej prądu, bo parownik szybciej się schładza.

Najczęstsze błędy użytkowników

Zbyt niska temperatura zadana to grzech numer jeden. Ustawianie 22°C w sypialni, gdy dom jest dobrze ocieplony, działa jak proszek na sprężarkę. Krzywa grzewcza zależy od temperatury zewnętrznej, dlatego przy -5°C wystarczy 20°C, a przy 5°C automat utrzyma komfort bez dodatkowej pracy.

Brak serwisu skraca żywotność sprężarki o 30-50%. Coroczne czyszczenie filtrów, sprawdzenie ciśnienia czynnika i oględziny parownika to koszt 200-400 zł, który zwraca się w niższych rachunkach za prąd.

Zatkane filtry obniżają przepływ powietrza o 30%, a sprężarka pracuje wtedy na wyższych obrotach, próbując utrzymać wydajność. Efekt: wyższe rachunki, głośniejsza praca i szybsze zużycie łożysk.

• Zasłanianie jednostki wewnętrznej zasłonami lub meblami, co zaburza odczyt temperatury.
• Uruchamianie grzania przy otwartych oknach, „żeby szybciej przewietrzyć".
• Ustawianie trybu chłodzenia na 18°C zamiast 24-26°C, co grozi przeziębieniem i roszeniem skraplacza.
• Ignorowanie komunikatów o błędach, zwłaszcza kodów związanych z czujnikiem temperatury.

Kiedy pompa powietrze-powietrze nie wystarczy

Pompa powietrzna najlepiej sprawdza się w budynkach dobrze ocieplonych, z zapotrzebowaniem na ciepło poniżej 80 W/m². W domach pasywnych (15 kWh/m² rocznie) to wręcz idealne rozwiązanie, bo agregat pracuje na niskich obrotach przez większość sezonu.

Jeśli Twój dom ma zapotrzebowanie 120-150 kWh/m² rocznie, samo powietrze-powietrze może nie dać rady przy mrozach. W takiej sytuacji rozważ pompę powietrze-woda z buforem i ogrzewaniem podłogowym, które lepiej radzi sobie z niskimi temperaturami zasilania.

Przy temperaturach projektowych poniżej -20°C, typowych dla Podlasia i Suwalszczyzny, inwerterowe pompy powietrzne wymagają wsparcia grzałki elektrycznej lub współpracy z kotłem hybrydowym. Sama pompa pracuje wtedy ze sprawnością zbliżoną do grzejnika elektrycznego.

W budynkach zabytkowych bez możliwości montażu jednostki zewnętrznej, na przykład w kamienicach z ochroną konserwatora, sprawdza się pompa powietrze-woda z pionowym gruntowym wymiennikiem. Wymaga to odwiertów 80-120 m, ale nie narusza elewacji.

Wskazówka eksperta: przy wyborze między powietrze-powietrze a powietrze-woda kieruj się temperaturą zasilania. Jeśli masz grzejniki wysokotemperaturowe (60-75°C), powietrze-powietrze ich nie zastąpi. Jeśli planujesz ogrzewanie podłogowe (28-35°C), oba typy wchodzą w grę, ale powietrze-woda zyskuje przewagę dzięki chłodzeniu pasywnemu przez grzejniki ścienne.

FAQ

Czy pompa ciepła powietrzna ogrzeje cały dom?

Tak, pod warunkiem, że budynek spełnia współczesne wymagania cieplne (WT 2021, U ≤ 0,20 W/m²K dla ścian). W starszych domach bez termomodernizacji pompa dogrzeje kilka pomieszczeń, ale nie zastąpi kotła węglowego przy -15°C i mróz trzymający tygodniami.

Ile prądu zużywa pompa ciepła powietrzna?

Dom 120 m² z dobrym ociepleniem zużywa rocznie około 2 000-2 500 kWh. Przy cenie 0,85 zł/kWh daje to rachunek rzędu 1 700-2 100 zł za cały sezon grzewczy. W mieszkaniu 50 m² kwota spada do 600-900 zł.

Czy pompa ciepła działa przy -20°C?

Modele inwerterowe pracują do -20°C, ale z wydajnością COP spadającą do 1,5-2,0. Poniżej tej temperatury automat włącza grzałkę elektryczną, żeby utrzymać komfort. Dlatego w górskich regionach Polski warto rozważyć hybrydę z kotłem gazowym lub pelletowym.

Jak głośna jest pompa ciepła powietrzna?

Jednostka zewnętrzna generuje 45-55 dB w trybie normalnym i do 60 dB przy pełnej mocy. Dla porównania, cicha rozmowa to 40 dB, a pralka 55 dB. Montaż na gumowych podkładkach antywibracyjnych obniża hałas przenoszony na ścianę o 5-7 dB.

Czy montaż pompy powietrznej wymaga pozwolenia?

Jednostka zewnętrzna na ścianie budynku do 0,5 m³ nie wymaga pozwolenia na budowę, ale musi spełniać warunki techniczne WT i uchwalanego planu zagospodarowania przestrzennego. W strefie ochrony konserwatorskiej potrzebujesz zgody wojewódzkiego konserwatora zabytków.

Jaki jest realny koszt montażu pompy powietrznej?

Montaż splitu trwa 4-8 godzin i kosztuje 1 500-3 500 zł w zależności od regionu. Multi-split wymaga 8-14 godzin i 4 000-8 000 zł, bo pracy jest więcej, a uruchomienie wymaga próżniowania instalacji i napełniania czynnikiem.

Jeśli stoisz przed wyborem technologii grzewczej dla swojego domu, pompa ciepła powietrze-powietrze zasługuje na poważne potraktowanie, zwłaszcza gdy budynek spełnia wymagania WT 2021, a Ty cenisz cichą pracę, brak komina i możliwość chłodzenia latem. Sprawdź swój rachunek za prąd z ostatniego roku, porównaj go z tabelą powyżej, a zobaczysz, czy różnica zwróci się w ciągu pięciu sezonów grzewczych.

Źródła danych i normy: PN-EN 14511 (wydajność pomp ciepła), Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225, WT 2021), dane katalogowe producentów sprężarek inwerterowych 2024, Krajowy Plan Działań Efektywności Energetycznej. Strony referencyjne: gov.pl, energa-operator.pl, pn-iso.org, normyinfo.pl.
