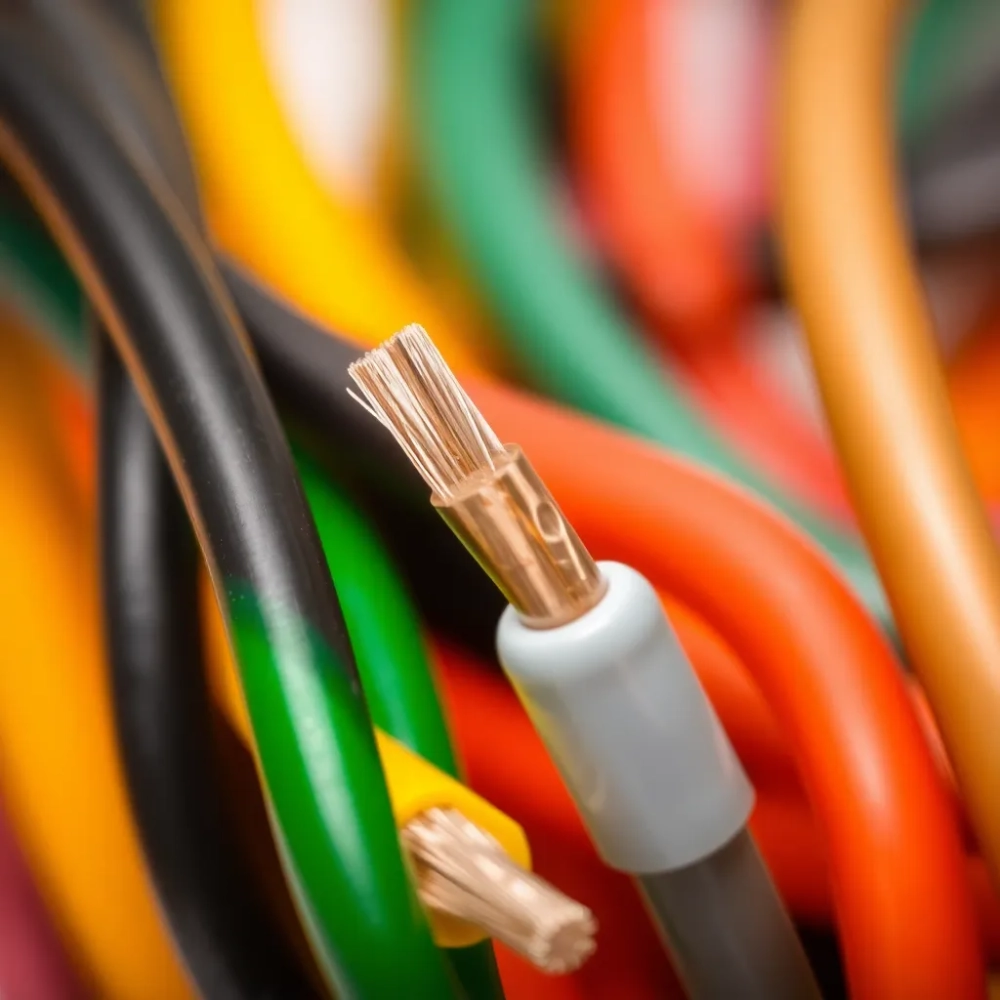

Izolacja do kabli elektrycznych - materiały, techniki

Elektryczność to siła napędowa współczesnego świata, jednak niesie ze sobą potencjalne ryzyko. Tutaj z pomocą przychodzi izolacja do kabli elektrycznych bariera ochronna, która jest absolutnie kluczowa dla bezpieczeństwa.

• Rodzaje materiałów izolacyjnych do kabli elektrycznych
• Techniki izolacji kabli elektrycznych
• Naprawa uszkodzonej izolacji kabli elektrycznych
• Q&A

W dzisiejszych czasach, gdy otaczają nas przewody i kable na każdym kroku, zrozumienie ich budowy i funkcji jest niezwykle istotne. Izolacja to nie tylko nudna, techniczna specyfikacja to kluczowy element zapewniający, że energia elektryczna płynie tam, gdzie powinna, a nie tam, gdzie mogłaby wyrządzić szkodę.

Analiza dostępnych danych dotyczących najpopularniejszych materiałów izolacyjnych stosowanych w kablach elektrycznych na przestrzeni ostatniej dekady pokazuje wyraźne trendy. Obserwuje się wzrost popularności nowoczesnych polimerów kosztem tradycyjnych materiałów. Poniższa tabela przedstawia procentowy udział rynkowy wybranych typów izolacji w roku 2015 i 2024.

Dane te jasno wskazują na rosnące znaczenie XLPE w izolacji kabli elektrycznych. Jest to podyktowane jego lepszymi właściwościami elektrycznymi, termicznymi i mechanicznymi w porównaniu do PVC, zwłaszcza w zastosowaniach wysokich napięć. PVC wciąż pozostaje popularny w zastosowaniach niskich napięć ze względu na swoją cenę i łatwość przetwarzania, jednak jego udział rynkowy systematycznie spada. Guma EPDM i silikon, choć mają mniejszy udział, są nadal cenione za swoją elastyczność i odporność na ekstremalne temperatury, znajdując zastosowanie w specjalistycznych kablach.

Zobacz Izolacja rur cena robocizny

Rodzaje materiałów izolacyjnych do kabli elektrycznych

Wybór odpowiedniego materiału na izolację kabli elektrycznych to fundamentalna decyzja, mająca wpływ na bezpieczeństwo, trwałość i funkcjonalność całej instalacji. To trochę jak dobór odpowiedniego stroju na konkretną pogodę musi spełnić swoje zadanie w danych warunkach. Odporność na wysokie napięcie, temperatura pracy, elastyczność, odporność na wilgoć, oleje czy promieniowanie UV to tylko niektóre z kryteriów, które eksperci biorą pod uwagę. Przyjrzyjmy się kilku najczęściej spotykanym graczom na tym rynku.

PVC, czyli polichlorek winylu, od lat pełnił rolę swoistego "starego, dobrego znajomego" w świecie izolacji kabli niskich napięć. Jego atutami są przede wszystkim niska cena i łatwość przetwórstwa, co sprawia, że jest popularnym wyborem do zastosowań domowych czy w prostych instalacjach przemysłowych. Jednakże, jak to często bywa ze starszymi rozwiązaniami, PVC ma swoje ograniczenia. Słabiej radzi sobie w ekstremalnych temperaturach zarówno tych bardzo niskich, gdzie staje się kruche, jak i bardzo wysokich, gdzie może ulec deformacji. Jego odporność na chemikalia również nie jest idealna.

Na przeciwległym biegunie znajduje się XLPE, czyli polietylen usieciowany, który szturmem zdobywa rynek kabli średnich i wysokich napięć. To prawdziwy "sportowiec" wśród materiałów izolacyjnych charakteryzuje się doskonałą odpornością na wysokie temperatury (nawet do 90°C w pracy ciągłej, a krótkotrwale znacznie więcej), wyjątkową odpornością dielektryczną i świetnymi właściwościami mechanicznymi. Kable izolowane XLPE są trwalsze, mniej podatne na uszkodzenia mechaniczne i starzenie. To trochę jak przejście z roweru miejskiego na górski dużo większe możliwości.

Powiązany temat Odkopanie i izolacja fundamentów cena robocizny

Guma EPDM (terpolimer etylenowo-propylenowo-dienowy) to materiał, który cechuje się przede wszystkim niezwykłą elastycznością i odpornością na czynniki atmosferyczne, zwłaszcza ozon i promieniowanie UV. Stosuje się ją często w kablach ruchomych, przewodach spawalniczych czy instalacjach zewnętrznych. Wyobraź sobie przewód, który musi być ciągle zginany i narażony na słońce i deszcz EPDM doskonale się do tego nadaje.

Silikon, choć droższy, jest materiałem z wyższej półki, stosowanym w kablach wymagających pracy w skrajnych temperaturach (zarówno niskich, jak i wysokich, często od -60°C do +180°C, a nawet więcej) i wysokiej odporności chemicznej. To materiał wybierany tam, gdzie standardowe rozwiązania nie dają rady, np. w przemyśle spożywczym, lotniczym czy medycznym. Można powiedzieć, że to "kabel w kosmicznym skafandrze".

Polietylen (PE), zwłaszcza w postaci spienionej, znajduje zastosowanie w kablach telekomunikacyjnych i koncentrycznych, gdzie ważna jest niska pojemność elektryczna i dobre tłumienie sygnału. To cichy, ale niezwykle ważny gracz w świecie transmisji danych.

Powiązany temat Ile kosztuje izolacja fundamentów

Dodatkowo, w kablach o szczególnych wymaganiach przeciwpożarowych stosuje się materiały bezhalogenowe, które podczas spalania emitują niewielkie ilości dymu i toksycznych gazów. To kluczowe dla bezpieczeństwa w budynkach użyteczności publicznej czy tunelach, gdzie szybka ewakuacja jest priorytetem.

Grubość izolacji jest również kluczowa i zależy od napięcia pracy kabla. Dla kabli niskiego napięcia (do 1kV) grubość izolacji może wynosić od 0,5 do 2 mm, podczas gdy w przypadku kabli wysokiego napięcia (powyżej 30kV) może sięgać nawet kilkunastu milimetrów. Wartości te są ściśle określone w normach technicznych i muszą być bezwzględnie przestrzegane, aby zapewnić odpowiednie bezpieczeństwo elektryczne i minimalizować ryzyko przebicia dielektrycznego, co może prowadzić do zwarcia lub porażenia prądem.

W przemyśle energetycznym, w przypadku kabli przesyłowych i rozdzielczych, oprócz izolacji z XLPE czy etylenopropylenu, często stosuje się warstwy półprzewodzące, które wyrównują pole elektryczne wokół żyły i zapobiegają koncentracji naprężeń dielektrycznych, co dodatkowo podnosi trwałość i bezpieczeństwo pracy linii wysokiego napięcia. Te niewidoczne na pierwszy rzut oka warstwy pełnią kluczową rolę w zapobieganiu uszkodzeniom izolacji wynikającym z efektu Cornona czy częściowych wyładowań.

Podsumowując, materiały izolacyjne do kabli elektrycznych to złożony świat, w którym każdy materiał ma swoje specyficzne właściwości i optymalne zastosowania. Wybór odpowiedniego materiału to wynik starannego rozważenia wielu czynników, od parametrów elektrycznych i mechanicznych po warunki środowiskowe i aspekty ekonomiczne. To nie jest wybór "na oko", ale oparta na głębokiej wiedzy inżynieryjnej decyzja, która ma bezpośredni wpływ na nasze codzienne bezpieczeństwo i niezawodność dostaw energii.

Techniki izolacji kabli elektrycznych

Sama materia izolacyjna to jedno, ale sposób, w jaki jest ona nanoszona na żyłę przewodzącą, ma równie kluczowe znaczenie dla jakości i trwałości izolacji do kabli elektrycznych. Wybór odpowiedniej techniki izolacji to niczym dobór precyzyjnych narzędzi do delikatnej pracy wymaga doświadczenia i wiedzy, aby efekt był doskonały. Odpowiednie przyleganie, jednolita grubość i brak pęcherzyków powietrza to tylko niektóre z celów, do których dążą inżynierowie. Przyjrzyjmy się najczęściej stosowanym technikom.

Ekstruzja to najbardziej powszechna technika izolacji, polegająca na przepuszczaniu gorącego tworzywa izolacyjnego przez specjalistyczną głowicę, która formuje je wokół przechodzącej żyły przewodzącej. To proces ciągły, pozwalający na szybkie i efektywne pokrycie żyły jednolitą warstwą izolacji. W zasadzie większość współczesnych kabli, od tych domowych po energetyczne, jest izolowana metodą ekstruzji. To niczym wyciskanie pasty z tubki, tylko na znacznie bardziej precyzyjną skalę.

Termokurczenie to technika wykorzystująca specjalne rurki lub kształtki, które po podgrzaniu kurczą się, ściśle przylegając do powierzchni przewodu czy połączenia. Jest to popularna metoda do uszczelniania i izolowania połączeń kablowych, a także do tworzenia końcówek i muf kablowych. Rurki termokurczliwe o różnych rozmiarach i współczynnikach skurczu są szeroko stosowane zarówno w przemyśle, jak i w domowych zastosowaniach. To niczym precyzyjne dopasowanie rękawiczki do dłoni, tylko z wykorzystaniem ciepła.

Owinie z taśmy izolacyjnej, choć często kojarzone z prowizorycznymi naprawami, jest również stosowane w produkcji kabli specjalistycznych, np. wysokiego napięcia, gdzie cienkie warstwy taśmy izolacyjnej (np. papier nasączony olejem lub folia polimerowa) są nawijane na żyłę przewodzącą w sposób warstwowy, tworząc złożoną barierę izolacyjną. W przypadku kabli papierowo-olejowych (P.O.G.), które wciąż można spotkać w starszych instalacjach, kluczowe jest nasycenie papieru specjalnym olejem dielektrycznym, który zwiększa jego wytrzymałość elektryczną.

Formowanie ciśnieniowe i wtryskowe są stosowane do produkcji elementów izolacyjnych o bardziej złożonych kształtach, takich jak izolatory, mufy czy głowice kablowe. Polegają na wtryskiwaniu ciekłego lub uplastycznionego materiału izolacyjnego do formy pod ciśnieniem. Ta metoda pozwala na uzyskanie precyzyjnych kształtów i jednorodności materiału. To jak precyzyjne formowanie z plastycznej masy, tylko w warunkach przemysłowych.

W niektórych, bardzo specjalistycznych zastosowaniach, stosuje się izolację gazową lub olejową. W kablach wysokiego napięcia, zwłaszcza w izolatorach przepustowych czy w stacjach energetycznych, używa się gazów izolacyjnych (np. SF6 sześciofluorek siarki) lub oleju dielektrycznego do wypełnienia przestrzeni wokół przewodnika. Te środowiska izolacyjne charakteryzują się bardzo wysoką wytrzymałością elektryczną i są stosowane tam, gdzie wymagana jest kompaktowa budowa przy zachowaniu wysokiego napięcia pracy.

Natrysk cieplny to technika, w której stopiony materiał izolacyjny (najczęściej polimery) jest natryskiwany na powierzchnię przewodnika. Pozwala to na tworzenie izolacji na elementach o nieregularnych kształtach. Jest to technika mniej precyzyjna niż ekstruzja, ale przydatna w konkretnych zastosowaniach.

Powłoki lakiernicze, chociaż zazwyczaj stosowane jako izolacja pomocnicza lub ochronna, mogą również pełnić funkcję izolacji głównej w przypadku cienkich przewodów emaliowanych, np. w uzwojeniach silników elektrycznych. Cienkie warstwy lakieru o wysokiej odporności dielektrycznej nanoszone są na drut, tworząc skuteczną barierę izolacyjną.

Należy podkreślić, że każda z tych technik ma swoje specyficzne wymagania co do materiału izolacyjnego, temperatury procesu, ciśnienia czy szybkości nakładania. Dobór odpowiedniej techniki produkcji izolacji do kabli elektrycznych jest równie ważny jak wybór samego materiału i decyduje o końcowej jakości i bezpieczeństwie kabla.

Produkcja kabli energetycznych z izolacją XLPE, przeznaczonych do pracy przy napięciu 110 kV, to prawdziwy maraton technologiczny. Ekstruzja XLPE wymaga precyzyjnego kontrolowania temperatury i ciśnienia, a proces usieciowania materiału (nadania mu trójwymiarowej struktury molekularnej, która zwiększa jego odporność termiczną i mechaniczną) często odbywa się w specjalnych komorach ciśnieniowych wypełnionych azotem lub parą. Nawet drobne zanieczyszczenie lub pęcherzyk powietrza w izolacji może stać się przyczyną częściowych wyładowań i w efekcie prowadzić do awarii kabla w przyszłości. To przykład na to, jak kluczowa jest precyzja w technikach izolacji kabli elektrycznych.

Naprawa uszkodzonej izolacji kabli elektrycznych

Życie bywa nieprzewidywalne, a uszkodzenia izolacji kabli elektrycznych, choć niepożądane, niestety się zdarzają. Od drobnego przetarcia do poważniejszego przecięcia szybka i skuteczna naprawa uszkodzonej izolacji kabli elektrycznych jest kluczowa dla przywrócenia bezpieczeństwa i funkcjonalności instalacji. To trochę jak założenie opatrunku na ranę ma zapobiec dalszym problemom.

Naprawa uszkodzonej izolacji lub wykonanie nowej, np. na skróconym przewodzie, jest jedną z najprostszych i najczęściej wykonywanych prac elektrycznych. Niejednokrotnie, nawet przy najmniejszych modernizacjach domowej instalacji, przyjdzie nam się z tym zmierzyć. Do jej wykonania potrzebny będzie dielektryk, czyli materiał, który nie przewodzi (ewentualnie w bardzo niskim stopniu) prąd elektryczny. Wykorzystuje się w tym celu taśmy izolacyjne oraz rurki termokurczliwe.

Taśma izolacyjna (najlepiej winylowa) powinna znaleźć się na wyposażeniu każdego domowego warsztatu. Ten tani i powszechnie dostępny gadżet wykorzystywany jest do natychmiastowej naprawy uszkodzonej izolacji przewodu. Niewielki kawałek taśmy wystarczy, by skutecznie załatać nieszczelną osłonę kabla. Poza tym, wykorzystuje się ją także do wzmacniania połączeń, maskowania wiązki przewodów oraz oznaczania.

Izolacja za pomocą taśmy winylowej jest bardzo łatwa. Fragment przewodu należy delikatnie owinąć samoprzylepną banderolą, pamiętając przy tym, by była ona lekko naprężona. Przed przystąpieniem do wykonania izolacji warto upewnić się, czy przewód nie jest zakurzony lub zapylony. Zanieczyszczenia mogą bowiem wpłynąć na jakość wykonania osłony. Taśmę należy sukcesywnie przesuwać w kierunku uszkodzenia izolacji.

Kiedy uznamy, że przewód został nakryty odpowiednią liczbą warstw taśmy, wystarczy ją po prostu uciąć. Warto przestrzegać jedynie, by unikać nawijania banderoli raz w jednym, raz w drugim kierunku. Ta praktyka doprowadza bowiem do formowania się zniekształceń, przez co przewód wygląda nieestetycznie i trudniej go zamaskować. Trzeba także pamiętać o naciągnięciu taśmy. Jeśli nie dokładnie przylegnie do przewodu, izolacja może okazać się nieszczelna. Wybierając taśmę izolacyjną, warto zwrócić uwagę na jej długość i szerokość.

Istotny jest też kolor, szczególnie, jeśli mamy zamiar za pomocą samoprzylepnej wstążki oznaczyć konkretny typ przewodu. W wielu krajach, w tym w Polsce, obowiązuje standaryzacja kolorów izolacji żył, która ma na celu ułatwienie identyfikacji przewodów fazowych, neutralnych i ochronnych. Przykładowo, w instalacjach jednofazowych żyła fazowa oznaczana jest kolorem brązowym lub czarnym, żyła neutralna kolorem niebieskim, a żyła ochronna (uziom) kolorem zielono-żółtym. Niewłaściwe oznaczenie kolorami może prowadzić do poważnych błędów w instalacji i stanowić zagrożenie dla bezpieczeństwa. Pamiętajmy, że nawet najlepsza izolacja nie zastąpi zdrowego rozsądku i przestrzegania zasad.

Alternatywą dla taśmy izolacyjnej jest koszulka termokurczliwa (nazywana również termokurczką). To rozwiązanie zapewnia trwalsze połączenie przewodów oraz mocniejszą ochronę. Założenie tego elementu sprawia również, że kabel prezentuje się estetyczniej, co jest istotne w przypadku, gdy nie ma możliwości jego zamaskowania. Jak wskazuje sama nazwa koszulki kurczą się pod wpływem ciepła. Koszulka termokurczliwa, założona na przewód, po podgrzaniu (np. opalarką elektryczną) zmniejsza swoją średnicę i szczelnie opina miejsce uszkodzenia lub połączenia. Zazwyczaj koszulki termokurczliwe kurczą się w proporcji 2:1, 3:1, a nawet 4:1, co oznacza, że ich średnica po skurczeniu jest odpowiednio 2, 3 lub 4 razy mniejsza od średnicy początkowej. Dostępne są w różnych średnicach, od kilku milimetrów do kilku centymetrów, a także w wersji z klejem od wewnątrz, który po podgrzaniu topi się, dodatkowo uszczelniając połączenie i zapobiegając przedostawaniu się wilgoci.

W przypadku poważniejszych uszkodzeń, zwłaszcza w kablach o większej średnicy czy w instalacjach przemysłowych, stosuje się specjalistyczne zestawy naprawcze, często wykorzystujące zalewanie żywicami epoksydowymi lub poliuretanowymi, a także systemy termokurczliwe z grubszymi ściankami i większymi współczynnikami skurczu. Naprawa takich uszkodzeń wymaga zazwyczaj większych umiejętności i specjalistycznego sprzętu, a często powinna być wykonywana przez wykwalifikowanych elektryków. Zignorowanie uszkodzonej izolacji to igranie z ogniem dosłownie.

Pamiętajmy, że nawet najlepsza izolacja do kabli elektrycznych może ulec uszkodzeniu, dlatego regularna kontrola stanu przewodów, zwłaszcza w miejscach narażonych na uszkodzenia mechaniczne czy czynniki środowiskowe, jest niezwykle ważna. Szybka reakcja na pojawiające się problemy i odpowiednia naprawa to podstawa bezpiecznej i niezawodnej pracy każdej instalacji elektrycznej.

Warto zainwestować w dobrej jakości materiały do naprawy, nawet jeśli kosztują nieco więcej niż najtańsze opcje. Różnica w cenie jest zazwyczaj niewielka w porównaniu do potencjalnych szkód i zagrożeń, jakie mogą wynikać z zastosowania materiałów niskiej jakości. Jak mówi stare przysłowie, "chytry dwa razy traci", a w przypadku elektryczności, stawka jest znacznie wyższa.

Q&A

Jakie są najczęstsze materiały stosowane do izolacji kabli elektrycznych?

Do najczęstszych materiałów należą polichlorek winylu (PVC), polietylen usieciowany (XLPE), guma EPDM i silikon. Wybór zależy od przeznaczenia kabla i warunków pracy.

Czy uszkodzoną izolację kabla można naprawić samodzielnie?

Drobne uszkodzenia izolacji można naprawić samodzielnie za pomocą taśmy izolacyjnej lub koszulki termokurczliwej, pamiętając o zachowaniu ostrożności i odłączeniu zasilania. W przypadku poważniejszych uszkodzeń zaleca się wezwanie wykwalifikowanego elektryka.

Czym różni się izolacja z PVC od izolacji z XLPE?

XLPE charakteryzuje się lepszymi właściwościami elektrycznymi, termicznymi i mechanicznymi niż PVC, szczególnie w wysokich temperaturach i dla wyższych napięć. PVC jest tańsze i łatwiejsze w przetwórstwie, dlatego często stosuje się je w kablach niskiego napięcia.

Co to są koszulki termokurczliwe i do czego służą?

Koszulki termokurczliwe to specjalne rurki, które kurczą się pod wpływem ciepła, zapewniając szczelną izolację i ochronę połączeń kablowych. Są stosowane do napraw, uszczelniania i estetycznego wykańczania przewodów.

Dlaczego kolor izolacji kabli elektrycznych jest ważny?

Kolor izolacji służy do identyfikacji poszczególnych żył (fazowej, neutralnej, ochronnej) w instalacji elektrycznej. Przestrzeganie standardowych kolorów izolacji jest kluczowe dla bezpiecznej i poprawnej instalacji oraz późniejszych prac konserwacyjnych.
