Schemat instalacji centralnego ogrzewania – praktyczny przewodnik dla inwestora

Źle dobrany schemat instalacji centralnego ogrzewania oznacza w praktyce wyższe rachunki za gaz, nierównomierne temperatury w pokojach i konieczność kosztownych przeróbek po pierwszej zimie. Różnica między układem, w którym grzejniki i podłogówka pracują w jednym obiegu bez logiki hydraulicznej, a systemem z buforem ciepła i zaworem mieszającym potrafi sięgać 30 procent kosztów eksploatacji rocznie. W tym tekście znajdziesz pięć konkretnych schematów podłączenia, tabelę doboru średnic rur, dziesięć najczęstszych błędów montażowych i dwunastopunktową checklistę odbioru, która uratuje Cię przed fuszerką wykonawcy.

• Rodzaje instalacji centralnego ogrzewania schemat i zasada działania
• Schemat instalacji CO z podłogówką i grzejnikami w jednym układzie
• Dobór średnic rur i pompy obiegowej do schematu centralnego ogrzewania
• Schemat podłączenia kotła gazowego do instalacji z buforem ciepła
• Zawory, pompy i automatyka w schemacie instalacji centralnego ogrzewania
• Najczęstsze błędy montażowe i checklista odbioru instalacji CO
• Kalkulator doboru mocy kotła dla domu

Rodzaje instalacji centralnego ogrzewania schemat i zasada działania

Grawitacyjna instalacja centralnego ogrzewania, nazywana też syfonową, działa bez pompy. Osobna kolumna wzniosowa wymaga różnicy wysokości minimum dwóch metrów między kotłem a najwyższym punktem instalacji, a łączna długość obiegu nie powinna przekraczać 25 metrów. Czynnikiem napędzającym przepływ jest naturalny ciąg gęstościowy: zimna woda opada, gorąca unosi się, tworząc samoczynny obieg.

Instalacja pompowa z otwartym naczyniem wyrównawczym stanowi prostsze rozwiązanie dla większości domów jednorodzinnych. Pompa obiegowa wymusza ruch czynnika, otwarte naczynie kompensuje przyrost objętości wody przy grzaniu i styku z powietrzem, a całość toleruje błędy montażowe lepiej niż grawitacyjna. System zamknięty różni się obecnością naczynia przeponowego, zaworu bezpieczeństwa i wymaga szczelności obiegu, ponieważ tlen nie wydostaje się samoczynnie.

Wśród instalacji płaszczyznowych króluje ogrzewanie podłogowe, choć ścienne i sufitowe również spełniają swoją rolę w niskoenergetycznym budownictwie. Różnica polega na temperaturze czynnika: podłogówka pracuje przy 35-45°C, grzejniki przy 55-75°C. To oznacza zupełnie inną sprawność źródła ciepła i konieczność stosowania zaworów mieszających przy łączeniu obu systemów w jednym budynku.

Wadą grawitacji jest sztywność projektowa: po rozbudowie o podłogówkę naturalny ciąg przestaje wystarczać. Pompowa otwarta jest tańsza w montażu i serwisie, lecz wymaga odpowietrzenia w newralgicznych punktach. Zamknięta eliminuje kontakt wody z powietrzem, więc korozja postępuje wolniej, a ciśnienie robocze 1,5-2,5 bara stabilizuje pracę armatury. Podłogówka daje najlepszy komfort termiczny przy niskich temperaturach zasilania, lecz bezwładność regulacji sięga kilku godzin i utrudnia szybkie dostosowanie do kaprysów pogody.

Kiedy nie stosować danego rozwiązania

Grawitacyjna instalacja centralnego ogrzewania nie sprawdzi się w budynku z podłogówką na dużej powierzchni, w domu piętrowym o niewielkiej różnicy poziomów oraz wszędzie tam, gdzie planowane jest sterowanie elektroniczne z siłownikami na zaworach. System zamknięty nieodpowiedni dla kotłów starszej generacji bez wbudowanego zaworu schładzającego, a podłogówka wyklucza się z parkietem drewnianym wrażliwym na wilgoć i z materiałami o niskim przewodnictwie bez dodatkowego rozstawu rur.

Schemat instalacji CO z podłogówką i grzejnikami w jednym układzie

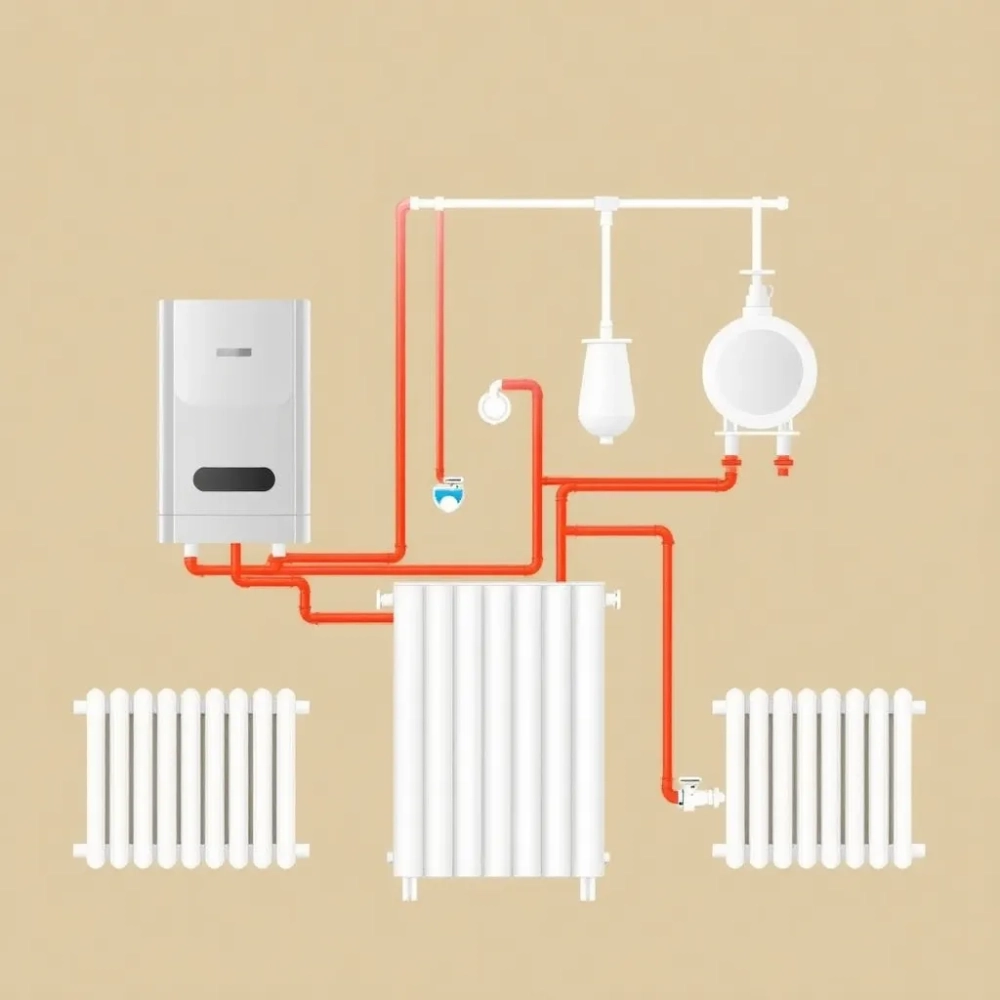

Najczęściej stosowanym wariantem w nowym budownictwie jest schemat rozdzielaczowy z belką zasilającą i belką powrotną, do których podpięte są osobne obiegi: wysokotemperaturowy dla grzejników i niskotemperaturowy dla podłogówki. Kluczowym elementem układu jest zawór trójdrożny albo czwórnik mieszający, który obniża temperaturę zasilania podłogówki przez zmieszanie gorącego powrotu z zimną wodą z obiegu grzejnikowego. Bez tego elementu temperatura 60°C w rurach podłogowych skutkuje pękaniem wylewki i przegrzewaniem pomieszczeń.

Logika hydrauliczna tego schematu opiera się na różnicy ciśnień: pompa obiegowa musi pokonać opór rozdzielacza, zaworu i rur. W praktyce rozdzielacz montuje się w kotłowni lub w szafce pod schodami, a każdy obieg wyposaża w indywidualny przepływomierz. Dzięki temu regulacja odbywa się na zaworach termostatycznych grzejników oraz na siłownikach podłogówki, a nie na kotle, który utrzymuje stałą temperaturę zasilania dla grzejników.

Kolejnym elementem jest automatyka pogodowa: czujnik temperatury zewnętrznej modyfikuje krzywą grzewczą kotła, a sterownik podłogówki pilnuje temperatury wody mieszanej. W domach 120-180 m² koszt takiego układu wynosi 12 000-18 000 PLN za samą armaturę i automatykę, nie licząc kotła i rur.

Praktyczne uwagi do montażu

Rozdzielacz powinien znajdować się w równej odległości od najdłuższego i najkrótszego obwodu podłogówki, inaczej regulacja będzie nierównomierna. Zawór mieszający montuje się przed pompą wtórną podłogówki, a nie za nią, bo inaczej pompa tłoczy wodę przez zamknięty zawór i ulega przegrzaniu. Odpowietrzniki automatyczne umieszcza się na końcówkach gałązek grzejnikowych oraz na rozdzielaczu, a rury podłogowe układa w podwójnym ślimaku lub meandrem z rozstawem 15-30 cm w zależności od zapotrzebowania na ciepło w pomieszczeniu.

Dobór średnic rur i pompy obiegowej do schematu centralnego ogrzewania

Średnica rury zależy od prędkości przepływu czynnika, która w instalacjach domowych powinna mieścić się w przedziale 0,5-1,5 m/s. Przy zbyt niskiej prędkości cząsteczki zanieczyszczeń osadzają się w najniższych punktach, tworząc zatory; przy zbyt wysokiej rosną szumy hydrauliczne i przyspiesza erozja ścianek rur z tworzywa. Stal wymaga prędkości do 1,0 m/s, miedź toleruje do 2,0 m/s, a PE-X i PP-R kompromisowo 0,7-1,2 m/s.

Tabela poniżej pokazuje minimalne średnice zasilania i powrotu w zależności od mocy kotła, przy założeniu standardowego spadku temperatury 20 K między zasilaniem a powrotem.

Pompa obiegowa dobierana jest na podstawie dwóch parametrów: wydatku w m³/h oraz wysokości podnoszenia w metrach słupa wody. W domu 150 m² z podłogówką i grzejnikami zazwyczaj potrzeba pompy o wydatku 1,0-1,8 m³/h i podnoszeniu 3-5 m H₂O. Popularne modele trójbiegowe z pneumatyczną regulacją pobierają 25-50 W, a elektroniczne ze sterowaniem Δp utrzymują stałą różnicę ciśnień i zużywają 10-20 W.

Spadki ciśnienia w instalacji

Spadek ciśnienia rośnie proporcjonalnie do kwadratu prędkości przepływu i długości odcinka rury. Każdy zawór grzejnikowy dodaje 0,02-0,05 bar, trójnik redukuje przekrój o około 30 procent, a filtra siatkowego nie wolno pominąć, bo inaczej zanieczyszczenia z instalacji przejdą do wymiennika kotła. Orientacyjny spadek na 10 metrach rury 22 mm przy 1 m/s wynosi 0,12 bara, a przy 28 mm i 1,2 m/s już 0,08 bara.

Schemat podłączenia kotła gazowego do instalacji z buforem ciepła

Bufor ciepła, czyli zbiornik akumulacyjny o pojemności 200-1000 litrów, pracuje jak akumulator energii: gromadzi nadwyżki ciepła z kotła i oddaje je, gdy zapotrzebowanie spada. W układzie z kotłem gazowym bufor montuje się między źródłem a rozdzielaczem, a czujnik temperatury bufora steruje palnikiem, tak aby praca kotła była jak najdłuższa przy wysokiej sprawności. Efektem jest obniżenie zużycia gazu o 8-15 procent rocznie i wydłużenie żywotności wymiennika.

Wariant hybrydowy, łączący kocioł gazowy z pompą ciepła, opiera się na logice przełączania źródeł w zależności od temperatury zewnętrznej. Przy -10°C pompa ciepła ma niską sprawność i kocioł przejmuje całość obciążenia; przy +5°C pompa pracuje samodzielnie; w strefie pośredniej oba źródła dzielą się zapotrzebowaniem przez zawór przełączający. Bufor w takim schemacie wyrównuje wahania mocy i pozwala pompie ciepła na pracę przy stałym punkcie pracy, co podnosi współczynnik COP o 0,3-0,6 jednostki.

Układ z kominkiem z płaszczem wodnym różni się od klasyki obecnością wymiennika w komorze spalania, który podgrzewa wodę w obiegu otwartym lub zamkniętym. Kominek oddaje ciepło w sposób gwałtowny, dlatego bufor o pojemności minimum 500 litrów chroni instalację przed przegrzaniem i umożliwia magazynowanie energii na godziny bezczynności kominka.

Zawory, pompy i automatyka w schemacie instalacji centralnego ogrzewania

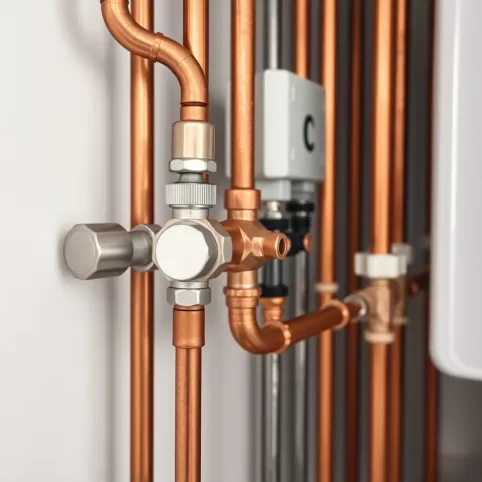

Zawór trójdrożny miesza gorący czynnik z zimnym powrotem w proporcji zależnej od temperatury zewnętrznej i ustawienia pokrętła. W układzie z podłogówką utrzymuje temperaturę zasilania 35-45°C, w układzie z grzejnikami reguluje moc grzewczą bez konieczności schładzania kotła. Czwórnik mieszający rozdziela strumień na dwie gałęzie o różnych temperaturach, co przydaje się w bardziej rozbudowanych instalacjach z wieloma obiegami.

Termostatyka pokojowa współpracuje z siłownikami zamontowanymi na zaworach rozdzielacza lub bezpośrednio na grzejnikach. Bezprzewodowa trójpołożeniowa siłowniki zużywa około 1 W na sztukę i przesyła sygnał co 10 minut. Algorytm PI w sterowniku zapobiega oscylacjom temperatury i pozwala na oszczędność 12-18 procent w porównaniu z ręcznym sterowaniem zaworami.

Filtr siatkowy i magnetyczny na powrocie przed kotłem chroni wymiennik przed osadami i cząsteczkami żelaza pochodzącymi z korozji instalacji. Separator powietrza montowany obok pompy obiegowej eliminuje mikropęcherzyki, które w instalacjach niskotemperaturowych podłogówki potrafią zablokować przepływ w całym obiegu. Oba urządzenia powinny być czyszczone minimum raz w roku, w praktyce częstotliwość zależy od jakości wody i braku środka inhibitora korozji.

Najczęstsze błędy montażowe i checklista odbioru instalacji CO

Pierwszy błąd to brak odpowietrznika na końcówkach gałązek grzejnikowych: bez niego powietrze gromadzi się i grzejnik przestaje grzać mimo prawidłowego ciśnienia. Drugi to zbyt mały spadek rur powrotnych: poniżej 0,3 procent powietrze nie wydostaje się grawitacyjnie i tworzy korki. Trzeci to brak filtra na zasilaniu pompy obiegowej: piasek z instalacji przeciera się przez wirnik i skraca żywotność łożysk. Czwarty to źle dobrana pompa o zbyt wysokim ciśnieniu, która hałasuje w nocy i przyspiesza erozję zaworów.

Piąty błąd to montaż podłogówki bez próby ciśnieniowej przed wylewką: pęknięcie rury po zalaniu betonem oznacza kucie całej podłogi. Szósty to brak zaworów odcinających przy każdym grzejniku, co uniemożliwia wymianę grzejnika bez spuszczania całej instalacji. Siódmy to zbyt mała średnica rur w stosunku do mocy kotła: w domu 200 m² średnica 15 mm na zasilaniu to gwarancja szumów i niedogrzania skrajnych grzejników. Ósmy to brak izolacji termicznej rur w kotłowni, przez co straty ciepła sięgają 5 procent.

Brak manometru i termometrów kontrolnych na rozdzielaczu uniemożliwia szybkie sprawdzenie równomierności pracy obiegów. Próba szczelności powinna wynosić 1,5 raza ciśnienia roboczego, ale nie mniej niż 3 bary w instalacji zamkniętej i utrzymywana minimum 30 minut bez spadku. Płukanie instalacji czystą wodą z prędkością 2 m/s przez 15 minut na każdy obwód usuwa zanieczyszczenia montażowe i resztki środków antykorozyjnych.

Checklista odbioru instalacji obejmuje dwanaście punktów: próba ciśnieniowa pozytywna, płukanie wykonane, odpowietrzenie wszystkich grzejników, ustawienie przepływów na rozdzielaczu, sprawdzenie działania zaworu mieszającego, sprawdzenie pomp obiegowych na wszystkich biegach, kontrola naczynia przeponowego ciśnienia, sprawdzenie zaworów termostatycznych, próba kotła na wszystkich trybach pracy, regulacja automatyki pogodowej, pomiar temperatury w każdym pomieszczeniu po 24 godzinach pracy oraz kontrola szczelności połączeń po nocy grzewczej.

Rozporządzenie Ministra Infrastruktury z 2021 roku nakłada obowiązek zapewnienia wentylacji nawiewnej w pomieszczeniach z kotłownią i w pokojach z grzejnikami. Brak nawiewu oznacza podciśnienie w pomieszczeniu, co przy kotłach atmosferycznych grozi cofnięciem spalin i tlenkiem węgla w pomieszczeniu mieszkalnym.

Kalkulator doboru mocy kotła dla domu

Narzędzie poniżej pozwala wstępnie oszacować zapotrzebowanie na moc grzewczą budynku, na podstawie powierzchni, wysokości kondygnacji, izolacji termicznej oraz strefy klimatycznej. Wynik jest orientacyjny i służy do wstępnej rozmowy z projektantem lub instalatorem.

Parametry pracy instalacji należy zweryfikować po pierwszym tygodniu grzania, kiedy układ odpowietrzy się samoczynnie, a ciśnienie w naczyniu przeponowym ustabilizuje. Pomocna będzie rozmowa z doświadczonym projektantem, który zweryfikuje założenia i dostosuje dobór armatury do specyfiki budynku. Przed podpisaniem protokołu odbioru warto poprosić wykonawcę o zapis parametrów pracy na poszczególnych obiegach, co później ułatwia diagnostykę i regulację sezonową.

Źródła danych i podstawy prawne:
Rozporządzenie Ministra Infrastruktury z dnia 12 marca 2009 r. (z późn. zm.) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
PN-EN 12828:2013 Instalacje ogrzewcze w budynkach Projektowanie instalacji z kotłami na paliwa stałe, ciekłe i gazowe.
PN-EN 1264 Ogrzewanie podłogowe Systemy i elementy.
PN-92/B-01706 Instalacje wodociągowe Wymagania w projektowaniu (odniesienie do doboru średnic).
Katalogi techniczne producentów armatury i pomp: dane doboru zaworów mieszających, pomp obiegowych i automatyki pogodowej.
Materiały Polskiego Zrzeszenia Instalatorów i projektantów oraz publikacje Instytutu Techniki Budowlanej (ITB).
