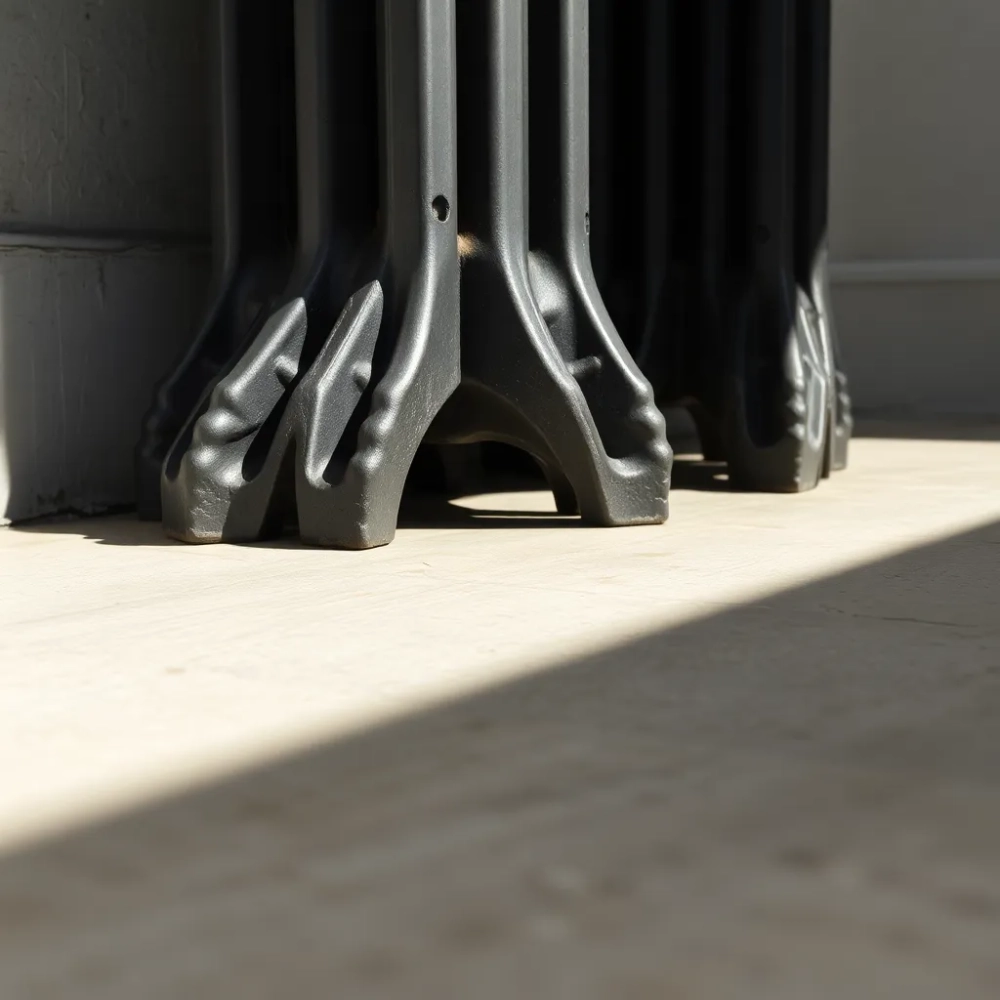

Ile waży jedno żeberko grzejnika żeliwnego?

Jedno żeberko grzejnika żeliwnego waży przeciętnie od 4,5 do 10 kg, przy czym najczęściej spotykany przedział to 6-7 kg. Ostateczna masa pojedynczego elementu zależy od jego wysokości, grubości ścianki odlewu oraz konstrukcji konkretnego modelu, a różnica między najlżejszym a najcięższym żeberkiem może sięgać nawet 120%. Warto poznać te wartości, zanim zaczniesz planować remont, bo jeden kaloryfer potrafi ważyć tyle, co trzy osoby dorosłe.

• Waga grzejnika żeliwnego w zależności od liczby żeberek
• Stare żeliwo kontra nowe skąd taka różnica w masie
• Nośność ściany i bezpieczny montaż ciężkiego kaloryfera
• Kluczowe wnioski przed zakupem

Waga grzejnika żeliwnego w zależności od liczby żeberek

Waga grzejnika żeliwnego rośnie proporcjonalnie do liczby żeberek, ale ta proporcja nie jest liniowa, bo każdy producent stosuje własną geometrię odlewu. Żeberko wyższe (760 mm) waży nawet dwukrotnie więcej niż to samo żebro w wersji niskiej (300 mm), ponieważ masa rośnie z objętością, a nie z samą wysokością. Standardowy człon o wysokości 600 mm i głębokości 90-100 mm mieści się w przedziale 6,5-7,5 kg, natomiast płytkie żebra retro potrafią zamykać się w 4,5 kg.

Żeliwo szare, z którego odlewane są człony, ma gęstość około 7,1 g/cm³, dlatego każdy centymetr sześcienny ścianki dodaje realne gramy do konstrukcji. Grubość ścianki waha się od 4 mm w starszych, regenerowanych modelach do 8 mm w nowoczesnych odlewach europejskich. Ta różnica 4 mm na powierzchni bocznej jednego żebra przekłada się na około 1,5-2 kg dodatkowej masy, co przy 10 żebrach daje już 15-20 kg różnicy między dwoma pozornie identycznymi grzejnikami.

Praktyczna tabela orientacyjna dla typowego kaloryfera:

Górne wartości w tabeli odpowiadają członom wysokim (760 mm) o masywnych ściankach, dolne zaś niskim (300-480 mm) żebrom o cieńszym odlewie. Jeśli pytasz konkretnie, ile waży grzejnik żeliwny 10 żeberek, w typowej wysokości 600 mm otrzymasz kaloryfer o masie 60-80 kg, czyli mniej więcej tyle, ile waży dorosły mężczyzna z bagażem podręcznym.

Analogicznie grzejnik żeliwny 8 żeberek w tej samej wysokości to 48-64 kg, łatwiejszy do transportu i montażu, ale dający zauważalnie mniejszą moc cieplną. Masa przekłada się bowiem bezpośrednio na powierzchnię oddawania ciepła, bo każde żebro działa jak miniaturowy radiator o kilku żeberkowych kanałach powietrznych.

Stare żeliwo kontra nowe skąd taka różnica w masie

Stare kaloryfery żeliwne z lat 60. i 70. potrafią ważyć o 30-50% więcej niż ich współczesne odpowiedniki, mimo identycznych wymiarów nominalnych. Przyczyna tkwi w technologii odlewania, która kiedyś wymagała grubszych ścianek, by zminimalizować ryzyko pęknięć formy piaskowej. Nowoczesne odlewnie stosują formy metalowe (kokilowe) i kontrolowane chłodzenie, dzięki czemu ściankę można ścienować bez utraty wytrzymałości mechanicznej.

Różnica w wadze starego i nowego żeliwa wynika też z grubości dna kolektora górnego i dolnego. W modelach retro denko ma 10-12 mm, we współczesnych często 6-8 mm, co przy identycznej długości żebra daje oszczędność około 0,8 kg na jeden człon. Przy dwudziestu żebrach różnica sięga więc 16 kg, czyli tyle, ile waży średniej wielkości walizka podróżna.

Warto też pamiętać, że woda wypełniająca kaloryfer stanowi od 8% do 15% jego masy całkowitej. Grzejnik o wadze 80 kg suchym mieści około 9-11 litrów wody, czyli kolejne 9-11 kg. Te same 80 kg po napełnieniu instalacji to już 89-91 kg na ścianie, a to oznacza inne wymagania wobec wsporników i kołków montażowych.

Regenerowane żeliwo, czyli człony po piaskowaniu i renowacji, bywa lżejsze od oryginału nawet o 5%, bo proces oczyszczania ściera mikrowarstwę powierzchniową. Nie wpływa to istotnie na moc grzewczą, ale wyjaśnia, dlaczego dwa identyczne wizualnie kaloryfery mogą różnić się masą o 3-4 kg po renowacji.

Nośność ściany i bezpieczny montaż ciężkiego kaloryfera

Nośność ściany pod grzejnik żeliwny to parametr, który decyduje o bezpieczeństwie, a nie kosmetyczny detal. Ściana z cegły pełnej wytrzymuje obciążenie 150-250 kg/m² przy standardowej zaprawie, ściana z betonu komórkowego (bloczki Ytong) około 80-120 kg/m², natomiast karton-gips bez wzmocnienia zamyka się w żałośnie niskich 25-40 kg/m². Grzejnik o masie 120 kg z wodą to obciążenie punktowe na dwóch-trzech wspornikach, a nie rozproszone po powierzchni.

Nie montuj grzejnika cięższego niż 80 kg na ścianie z karton-gipsu bez stalowego stelaża. Nawet trzy wsporniki na profilu CW 50 nie utrzymają masy 120 kg w dłuższej perspektywie, bo blachy montażowe z czasem wygną się w gnieździe kartonu.

Wsporniki dobiera się nie tylko do masy kaloryfera, ale też do rozstawu żeberek. Na każde 10 żeberek powinny przypadać minimum dwa punkty podparcia, optymalnie trzy. Wspornik śrubowy regulowany o nośności 50 kg to minimum dla lekkich grzejników, ale przy masie powyżej 100 kg lepiej sprawdzają się wsporniki spawane z płaskownika 6 mm, mocowane kotwami mechanicznymi M10 lub M12 w materiale konstrukcyjnym ściany.

Kołki rozporowe z tworzywa pod ciężarem 120 kg zachowają się nieprzewidywalnie po kilku latach cykli termicznych, bo polipropylen starzeje się pod wpływem temperatury 60-80°C, jaka panuje przy zaworze powrotnym. Kotwy stalowe klinowe lub wklejane chemicznie (żywica w ampule) eliminują ten problem, bo przenoszą obciążenie przez tuleję stalową na materiał ściany.

Transport kaloryfera żeliwnego wymaga planowania, bo 100 kg w paczce to nie problem kurierski, a logistyczny. Paleta EUR i wózek paletowy są tu obowiązkowe, a wejście na piętro bez windy w bloku z wielkiej płyty oznacza zwykle czterech ludzi i nosze transportowe. W kamienicy z klatką schodową o szerokości poniżej 1,2 m grzejnik 20-żeberkowy po prostu nie przejdzie przez zakręt, trzeba więc rozważyć model o mniejszej liczbie członów lub dźwig samochodowy.

Przed zawieszeniem warto wykonać krótki audyt ściany. Sprawdź młotkiem, czy tynk nie pęka, odsłoń fragment muru w miejscu montażu, by ocenić materiał konstrukcyjny, i zmierz poziom, bo krzywy kaloryfer na dwóch wspornikach o różnej wysokości będzie zawsze pracował asymetrycznie. Producenci wsporników zalecają też, by przy masie powyżej 80 kg jeden z uchwytów mocować do stropu, a nie tylko do ściany, co rozkłada siłę ścinającą.

Masa a moc grzewcza grzejnika

Więcej żeliwa oznacza wyższą bezwładność cieplną, czyli wolniejsze nagrzewanie i wolniejsze stygnięcie. Grzejnik 15-żeberkowy o masie 120 kg oddaje ciepło jeszcze przez 40-60 minut po wyłączeniu kotła, podczas gdy płytowy odpowiednik o mocy 1200 W ostygnie w 8-12 minut. W domu z pompą ciepła i niską temperaturą zasilania (35-45°C) ta bezwładność działa na korzyść, bo grzejnik długo utrzymuje komfortową temperaturę nawet przy krótkich cyklach pracy sprężarki.

Dobór mocy do kubatury pomieszczenia zaczyna się od prostego przelicznika: 70-85 W na każdy metr sześcienny w nowym budynku, 50-65 W/m³ w domu z dobrą izolacją, i 35-45 W/m³ w budynku pasywnym. Pokój o powierzchni 20 m² i wysokości 2,7 m ma kubaturę 54 m³, co przy 70 W/m³ wymaga grzejnika o mocy minimum 3780 W, czyli mniej więcej 14-16 żeberek w wysokości 600 mm.

Wysokość żebra wpływa na proporcję mocy do masy, bo żebro 760 mm oddaje ciepło nieproporcjonalnie więcej niż 480 mm, a waży nawet dwukrotnie więcej. W niskich pomieszczeniach (stropy 2,5 m) lepiej sprawdzają się żebra niskie, bo dają korzystny stosunek mocy do zajmowanej powierzchni ściany. Pod oknami francuskimi niskie żebra 300-480 mm mieszczą się bez problemu, a wysokie 760 mm już nie.

Głębokość kaloryfera, czyli liczba rzędów żeber w jednym członie, decyduje o mocy przy danej wysokości. Człon jednorzędowy to 5-6 cm głębokości i moc 90-110 W na żebro, dwurzędowy 9-10 cm i 130-160 W, trzyrzędowy 13-14 cm i 170-210 W. Każdy dodatkowy rząd zwiększa masę żebra o około 30%, a moc zaledwie o 40-50%, więc opłacalność głębszych odlewów zależy od dostępnej przestrzeni montażowej.

Rozpoznanie liczby żeberek w starym kaloryferze

Najprostszy sposób to demontaż i zliczenie członów w stosie, ale przed remontem warto to zrobić bez zdejmowania grzejnika. Każde żebro ma charakterystyczny rowek na powierzchni bocznej, a w starych modelach żeliwnych liczbę żeberek można odczytać z tabliczki znamionowej producenta, zwykle umieszczonej na górnym kolektorze. Jeśli tabliczka zniknęła pod warstwami farby, wystarczy policzyć żebra przez dotyk lub zrobić zdjęcie z boku i zaznaczyć rowki flamastrem w programie graficznym.

Waga starego kaloryfera żeliwnego pozwala też w przybliżeniu oszacować liczbę żeberek bez liczenia. Kaloryfer o masie 50-60 kg suchy ma zwykle 8-10 żeberek w wysokości 600 mm, 70-85 kg to 12-14 żeberek, a powyżej 100 kg to minimum 18 żeberek. To metoda orientacyjna, ale przy odchyleniach rzędu 15% wystarczająca do planowania transportu.

FAQ najczęstsze pytania o wagę żeliwa

Czy każda ściana utrzyma grzejnik żeliwny? Nie. Ściana z cegły pełnej i betonu tak, ściana z betonu komórkowego (Ytong, H+H) wymaga kotew chemicznych, a karton-gips bez stalowego stelaża nie utrzyma kaloryfera cięższego niż 60-70 kg z wodą. Bezpieczna granica dla większości konstrukcji to 150 kg/m² obciążenia rozłożonego.

Jak rozpoznać liczbę żeberek starego kaloryfera bez demontażu? Tabliczka znamionowa na górnym kolektorze, policzenie rowków bocznych lub pomiar całkowitej długości grzejnika (jedno żebro ma zwykle 7,5-9 cm) i podzielenie przez tę wartość.

Czym różni się waga nowego i starego żeliwa? Stare żeliwo ma grubsze ścianki odlewu (8-12 mm) i cięższe denka kolektorów, przez co jest o 30-50% masywniejsze od nowoczesnego odpowiednika o tych samych wymiarach. Nowoczesne odlewy oszczędzają materiał dzięki formom kokilowym, zachowując wytrzymałość mechaniczną.

Kluczowe wnioski przed zakupem

Jedno żeberko grzejnika żeliwnego waży 4,5-10 kg, ale w praktyce najczęściej 6-7 kg, a cały kaloryfer o 10 żebrach w typowej wysokości 600 mm to 60-80 kg suchy i 70-90 kg z wodą. Waga rośnie z wysokością żebra, liczbą rzędów odlewu i grubością ścianki, a różnica między starym a nowym żeliwem sięga 30-50% przy identycznych wymiarach.

Nośność ściany pod grzejnik żeliwny musi wynosić minimum 150 kg/m², a przy kaloryferach powyżej 100 kg warto zastosować kotwy stalowe zamiast kołków rozporowych. Transport i montaż najlepiej zaplanować z wyprzedzeniem, bo paleta i wózek paletowy to minimum logistyczne dla grzejników powyżej 80 kg.

Moc grzewcza rośnie proporcjonalnie do masy żeliwa, ale z malejącą efektywnością, bo każdy dodatkowy rząd żebra zwiększa wagę o 30%, a moc o 40-50%. Dobór liczby żeberek zacznij od kubatury pomieszczenia i wymaganego przelicznika 70 W/m³, a nie samej powierzchni w metrach kwadratowych.

Źródła danych: normy PN-EN 442 dotyczące grzejników i konwektorów, katalogi techniczne producentów żeliwa (dane geometryczne i masowe), Eurocode 6 (PN-EN 1996) w zakresie nośności murów ceglanych, oraz dokumentacja ITB dotycząca obciążeń punktowych w ścianach działowych.
