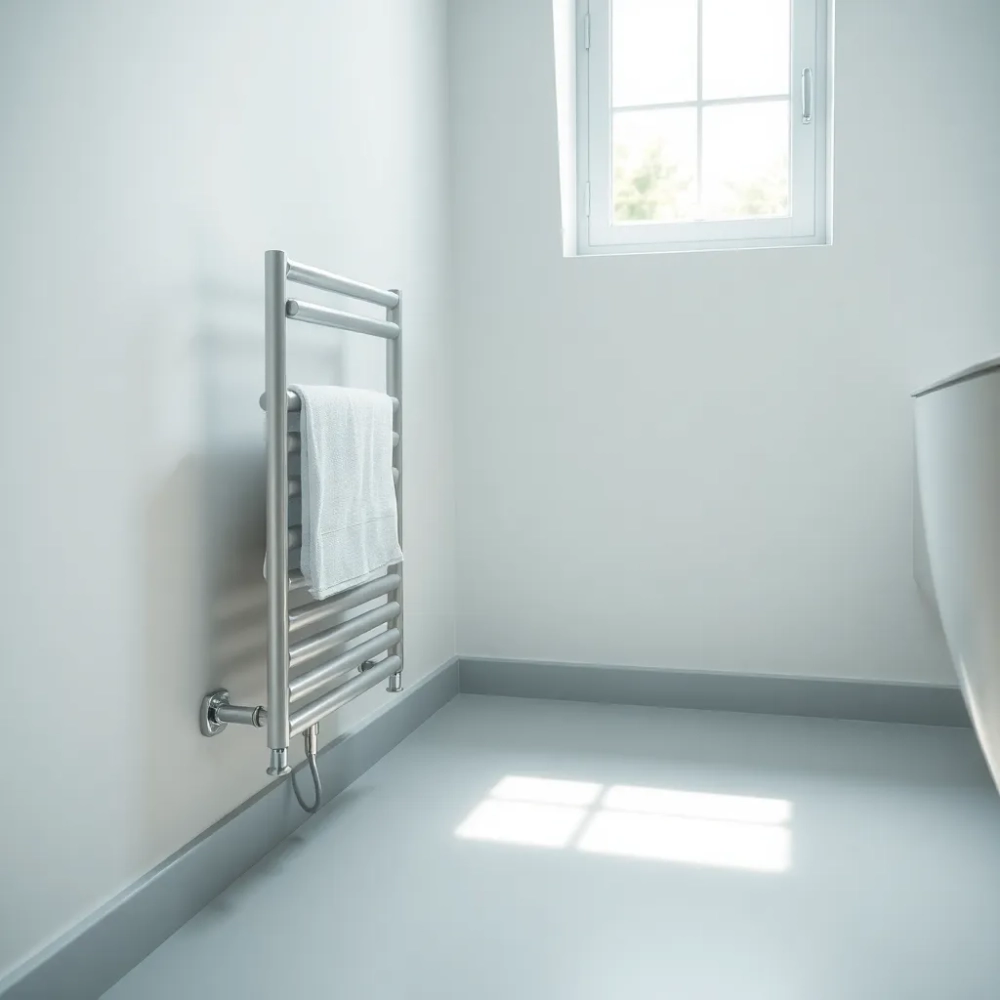

Grzejnik łazienkowy zasilany z podłogówki – jak to działa?

Dlaczego nie wolno wpinać drabinki bezpośrednio w podłogówkę?

Różnica między temperaturą zasilania wodnej podłogówki a klasycznego grzejnika drabinkowego wynosi zwykle 20-25°C. Podłogówka pracuje przy 28-35°C, drabinka potrzebuje 50-75°C, żeby oddać wystarczającą moc cieplną do łazienki. Bez elementu pośredniego jedno z dwóch źródeł zawsze będzie działać poza swoim optimum.

• Dlaczego nie wolno wpinać drabinki bezpośrednio w podłogówkę?
• Podłączenie równoległe czy zawór mieszający? Scenariusze dla niskiej i wysokiej temperatury
• Jak dobrać i zamontować zawór mieszający do ogrzewania podłogowego?
• Mata elektryczna pod drabinką zamiast zaworu kiedy ma sens?
• Najczęstsze błędy wykonawców i kosztorys montażu krok po kroku

Przegrzanie posadzki to najczęstszy skutek takiego błędu. Przy zasilaniu rury 55°C temperatura nawierzchni przekracza 33°C, a to próg, przy którym klej cementowy pod płytkami traci spójność, a drewno zaczyna się odkształcać. Norma PN-EN 1264 dopuszcza maksymalnie 29°C na powierzchni podłogi w strefie stałego przebywania i 33°C w strefach brzegowych.

Drugi problem to regulacja. Drabinka podłączona bezpośrednio do pętli podłogowej reaguje na temperaturę wody, nie na temperaturę w pomieszczeniu. Termostat pokojowy steruje wtedy całą pętlą, więc podłoga w korytarzu albo sypialni staje się zimniejsza lub cieplejsza niż zakładał projekt. Efekt: grzejnik działa, ale komfort spada, a rachunki rosną.

Trzecia kwestia to zgodność z przepisami. Warunki Techniczne 2021 (Dz.U. 2022 poz. 1225) wymagają, by każdy obwód grzewczy miał niezależną regulację i możliwość odcięcia. Połączenie drabinki z pętlą podłogową bez zaworu mieszającego narusza oba wymogi. Inspektor nadzoru budowlanego ma podstawę, żeby wstrzymać odbiór.

Bezpośrednie wpięcie grzejnika drabinkowego w obieg podłogówki to nie skrót, tylko droga do reklamacji, pękających płytek i problemów z odbiorem domu.

Podłączenie równoległe czy zawór mieszający? Scenariusze dla niskiej i wysokiej temperatury

Scenariusz pierwszy dotyczy instalacji niskotemperaturowych, czyli pomp ciepła i kotłów kondensacyjnych. Źródło wytwarza wodę 30-35°C, pętla podłogowa pobiera ją wprost, a grzejnik drabinkowy podłączony równolegle do tej samej rury dostaje niemal identyczne parametry. Różnica temperatur w łazience powstaje wtedy nie dzięki gorącej wodzie, lecz dzięki większej powierzchni drabinki i naturalnemu unoszeniu ciepła ku górze.

To rozwiązanie działa pod jednym warunkiem: drabinka musi mieć co najmniej 1,7-2,0 m wysokości i wystarczający rozstaw rurek (minimum 4 kolumny), żeby przy 35°C oddać około 300-400 W mocy. Mniejsze modele drabinkowe po prostu nie nagrzeją łazienki, bo fizyka jest nieubłagana. mniejsza różnica temperatur między wodą a powietrzem oznacza mniejszy strumień ciepła.

Scenariusz drugi obejmuje instalacje wysokotemperaturowe: kotły węglowe, gazowe atmosferyczne, piece na pellet bez modulacji. Źródło wytwarza wodę 60-75°C, a pętla podłogowa musi ją schłodzić do 35°C, zanim trafi do posadzki. Tu właśnie wchodzi zawór mieszający termostatyczny, nazywany potocznie mieszaczem trójdrogowym.

Zasada działania jest prosta. Zawór pobiera gorącą wodę z kotła, miesza ją z wodą powrotną z podłogówki i wysyła do pętli już schłodzoną. Głowica termostatyczna reaguje na temperaturę wody zasilającej, dzięki czemu utrzymuje ją w zadanym zakresie, najczęściej 25-45°C. Montuje się go na rozdzielaczu lub w szafce podłogowej, zwykle blisko źródła.

Scenariusz trzeci to pompa ciepła typu monoblok albo split, ustawiona na wyższą temperaturę zasilania (tzw. krzywa grzewcza podniesiona do 45-50°C). Wtedy podłogówka działa przy 35-38°C, a drabinka zasilana bezpośrednio z tej samej rury oddaje wystarczającą moc, bo jej powierzchnia jest kilkukrotnie większa niż powierzchnia pętli podłogowej.

Jak dobrać i zamontować zawór mieszający do ogrzewania podłogowego?

Najważniejszy parametr doboru to Kv, czyli współczynnik przepływu zaworu. Określa on, ile metrów sześciennych wody na godzinę przepuści zawór przy spadku ciśnienia 1 bar. Dla typowej łazienkowej pętli podłogowej o długości 60-80 m i przepływie 0,3-0,5 m³/h wystarcza Kv w granicach 1,6-2,5. Zbyt mały zawór będzie gwizdać i nie domiesza wody, zbyt duży nie utrzyma stabilnej temperatury.

Zakres regulacji głowicy termostatycznej powinien obejmować 20-50°C. To standard oferowany przez większość producentów, choć zdarzają się modele 35-60°C, przeznaczone raczej do instalacji mieszanych. Głowica z kapilarą lub czujnikiem zanurzonym reaguje szybciej niż głowica kontaktowa, ale różnica w warunkach domowych jest zazwyczaj niewielka.

Montaż odbywa się na zasilaniu pętli podłogowej, czyli między rozdzielaczem a źródłem. Zawór trójdrogowy ma trzy króćce: wejście z kotła, wejście z powrotu podłogówki, wyjście do pętli podłogowej. Pompa obiegowa powinna znajdować się za zaworem, po stronie pętli, żeby wymuszać obieg wody już wymieszanej.

Odpowietrzenie układu to detal, który potrafi zepsuć całą instalację. Najwyższy punkt obiegu podłogowego musi mieć odpowietrznik automatyczny, a każdy rozdzielacz powinien posiadać zawory do ręcznego odpowietrzania. Powietrze w pętli blokuje przepływ, a jego objawem jest zimna część podłogi i rosnące ciśnienie w naczyniu wzbiorczym.

Koszt zaworu mieszającego z głowicą termostatyczną to 200-400 zł w 2024 roku. Do tego dochodzi cena pompy obiegowej (180-350 zł), rozdzielacza (250-500 zł) oraz automatycznego odpowietrznika (30-60 zł). Komplet materiałów dla jednej łazienki zamyka się w kwocie 800-1500 zł bez robocizny.

Parametry doboru zaworu

Mata elektryczna pod drabinką zamiast zaworu kiedy ma sens?

Mata grzewcza pod płytkami w strefie drabinkowej to rozwiązanie znacznie prostsze hydraulicznie. Wymaga tylko osobnego obwodu elektrycznego zabezpieczonego wyłącznikiem różnicowoprądowym 30 mA i termostatem. Żadnego zaworu mieszającego, żadnej pompy, żadnych rur w ścianie. Wystarczy warstwa maty o mocy 150-160 W/m² i przewód zasilający doprowadzony do puszki.

Koszt materiałów jest porównywalny z zaworem mieszającym, ale różni się struktura wydatków. Mata 2-3 m² to wydatek 300-500 zł, termostat zegarowy 150-250 zł, robocizna 400-600 zł. Łącznie 850-1350 zł. Czas montażu skraca się do jednego dnia, a brak ingerencji w instalację wodną oznacza brak ryzyka zalania.

Największą zaletą maty jest niezależność. Drabinka zasilana wodą grzeje tylko w sezonie grzewczym, mata działa przez cały rok, nawet w lipcu. Łazienka w bloku, w której centralne ogrzewanie jest wyłączone od maja do września, zyskuje ciepłą podłogę na co dzień, a nie tylko zimą. Dla wielu osób to decydujący argument.

Wadą jest koszt eksploatacji. Mata elektryczna 2 m² przy 150 W/m² pobiera 300 W. Przy cenie prądu 0,62 zł/kWh i średnim użyciu 3 godziny dziennie przez 10 miesięcy daje to 167 zł rocznie. Zawór mieszający nie generuje takich kosztów, bo czerpie ciepło z istniejącego źródła.

Mata sprawdza się najlepiej w łazienkach do 8 m², w których drabinka pełni głównie funkcję suszarki na ręczniki, a nie głównego źródła ciepła. W większych pomieszczeniach lepiej sprawdza się zawór mieszający, bo mata o powierzchni 4-5 m² pobiera już 600-800 W, co odczuwalnie obciąża instalację elektryczną.

Najczęstsze błędy wykonawców i kosztorys montażu krok po kroku

Za krótka pętla podłogowa to błąd numer jeden. Wielu instalatorów wykonuje pętlę o długości 40-50 m, żeby zmieścić się w jednym rozdzielaczu, ale przy temperaturze zasilania 28°C taka pętla oddaje za mało ciepła. Norma PN-EN 1264 zaleca pętle 80-120 m przy rozstawie rur 15-20 cm. Krótsza pętla wymaga albo wyższego rozstawu (co obniża komfort), albo wyższej temperatury zasilania (co grozi przegrzaniem).

Brak zaworu odcinającego przy drabince uniemożliwia wymianę grzejnika bez spuszczania wody z całej instalacji. To drobny pozornie detal, ale w praktyce oznacza konieczność opróżniania 200-400 litrów wody przy każdej awarii lub remoncie. Kulowy zawór odcinający kosztuje 30-50 zł, a oszczędza kilka godzin pracy hydraulika.

Mieszanie obiegów podłogowego i drabinkowego bez pompy obiegowej to częsty błąd w małych instalacjach. Poleganie wyłącznie na naturalnym ciśnieniu źródła prowadzi do nierównomiernego przepływu. Pompa obiegowa o mocy 30-60 W zapewnia stabilny przepływ i możliwość regulacji zaworami na rozdzielaczu.

Kosztorys montażu podłogówki z drabinką w łazience 6 m²

Czas montażu wynosi zwykle 2-3 dni robocze: dzień pierwszy to ułożenie rur i montaż rozdzielacza, dzień drugi to próba ciśnieniowa i podłączenie drabinki, dzień trzeci to uruchomienie i regulacja. Wylewka anhydrytowa lub cementowa potrzebuje kolejnych 7-14 dni na wyschnięcie, zanim można włączyć ogrzewanie pod obciążeniem.

Regulacja po uruchomieniu wymaga pomiaru temperatury wody zasilającej termometrem kontaktowym i porównania z ustawieniem głowicy. Różnica 2-3°C między zadanym a rzeczywistym parametrem jest dopuszczalna. Większe odchylenia oznaczają konieczność korekty zaworu lub sprawdzenia, czy pompa pracuje z właściwą wydajnością.

Przed pierwszym uruchomieniem wykonaj próbę ciśnieniową instalacji przez minimum 2 godziny przy ciśnieniu 3 bar. Sprawdź każde połączenie, każdy zawór i każdy odpowietrznik. Ciśnienie nie powinno spaść więcej niż 0,2 bar. To ostatni moment na wykrycie nieszczelności, zanim wylewka zakryje rury.

Checklista przed uruchomieniem

• Próba ciśnieniowa wykonana i udokumentowana
• Odpowietrzniki sprawdzone i odkręcone
• Ciśnienie w naczyniu wzbiorczym skontrolowane (zwykle 1,0-1,5 bar)
• Zawory odcinające na drabince otwarte
• Termostat pokojowy ustawiony i przetestowany
• Temperatura zasilania zweryfikowana termometrem

Masz podobny dylemat w swojej łazience? Podziel się szczegółami w komentarzu. Im więcej informacji o kubaturze pomieszczenia, źródle ciepła i stanie instalacji, tym dokładniejsza odpowiedź.

Źródła danych i normy: PN-EN 1264-1 do 1264-5 (ogrzewanie podłogowe wodne), Rozporządzenie Ministra Rozwoju i Technologii z dnia 20 grudnia 2021 r. zmieniające Warunki Techniczne (Dz.U. 2022 poz. 1225), katalogi techniczne producentów zaworów mieszających (dane Kv i zakresy regulacji), dane cenowe z ofert dystrybutorów instalacyjnych w Polsce na rok 2024.
